cad图纸切换尺寸标注比例是很常用的操作，CAD有自带的调整方式，不过天正的功能更为便利，下面我们就来看看cad调整标注比例，以及自定义标注比例的方法。

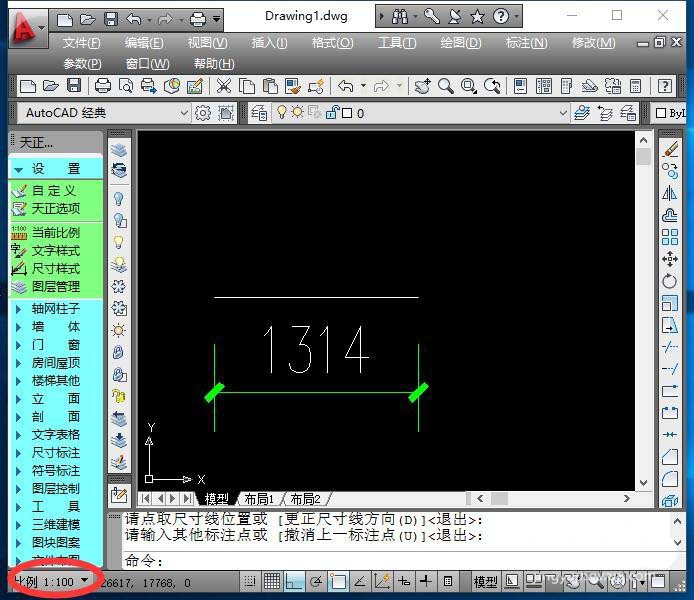

1、首先以CAD默认比例绘制一段直线，用天正的尺寸标注功能标注尺寸，界面左下角可见当前绘图比例为1:100。

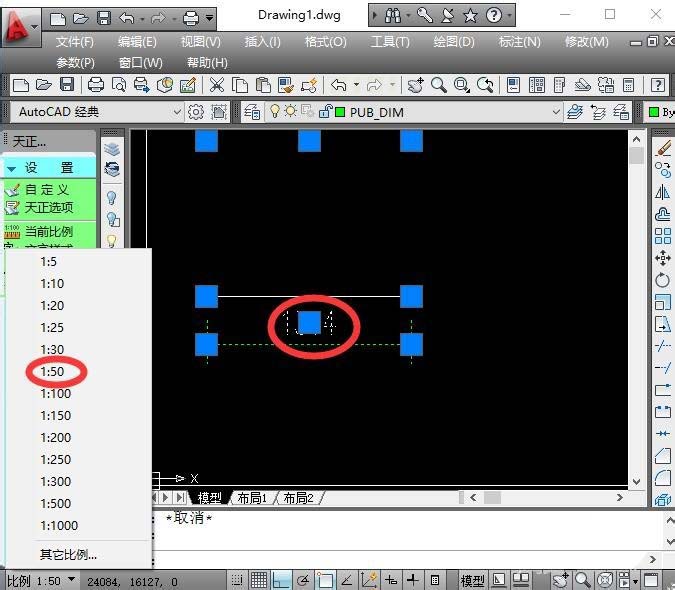

2、若想切换当前所标注尺寸的标注比例，先选中所标尺寸，再在左下角标注样式中选择其他标注比例，例如1:50。

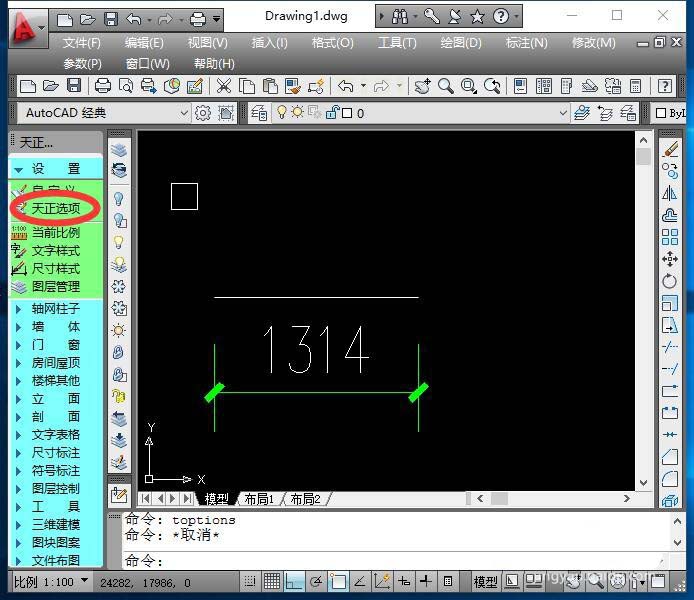

3、另外一种方式，则是在天正的主菜单“设置”下拉菜单中，点击“天正选项”菜单栏。

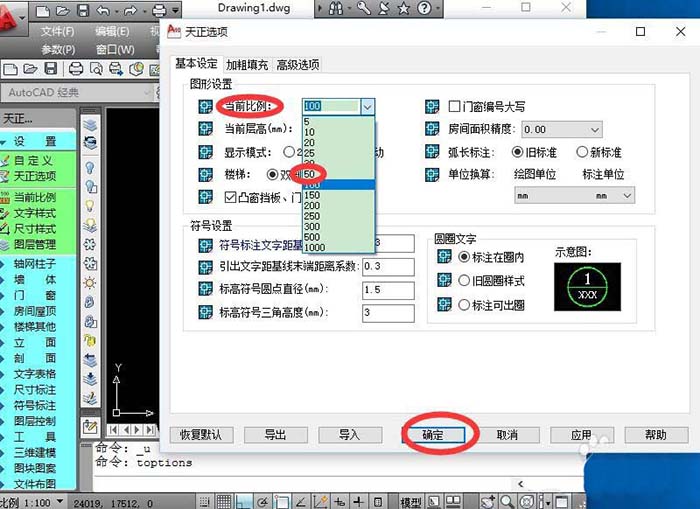

4、在“天正选项”菜单栏弹出的对话框中，在“当前比例”下拉列表中选择其他比例，如1:50。

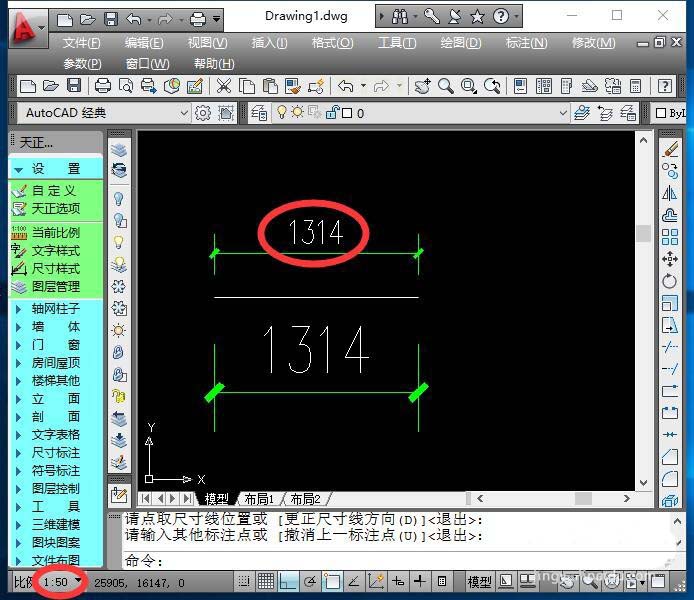

5、但这只能修改当前比例，无法修改已标注的尺寸。但修改当前标注比例后，则可继续新标注一个尺寸标注，如图，新标的标注比例已经被修改。

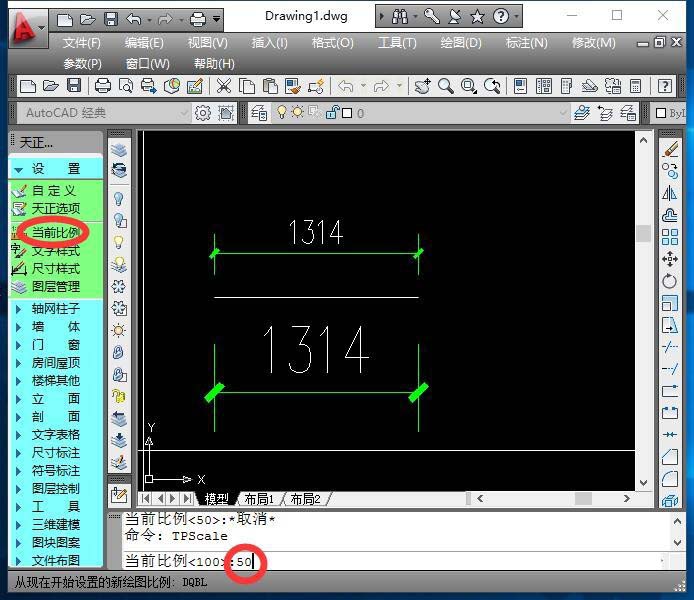

6、还有另外一种方式，即在天正主菜单“设置”下拉菜单中，选择“当前比例”，可在下面的命令栏中输入要修改的比例样式，如1:50。

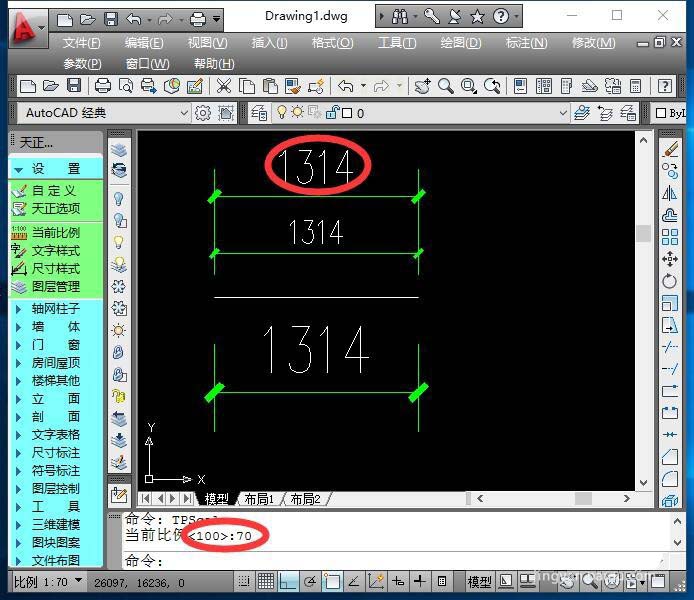

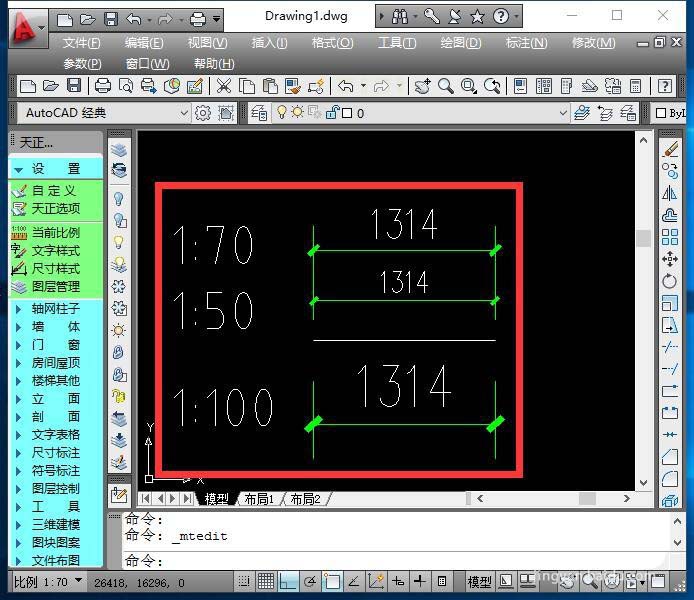

7、以上说的都是调整尺寸标注比例，但都是有一些常规的默认比例，如果希望按非常高比例标注，则只能在在天正主菜单“设置”下拉菜单中，选择“当前比例”，在下面的命令栏中输入要修改的比例样式，如1:70。
好了。到此cad调标注比例就结束了 ，希望大家喜欢，请继续关注脚本之家。
