cad想要绘制基站图示，该怎么绘制呢？主要练习正交和对象捕捉等的使用，下面我们就来看看cad绘制移动通讯基站图纸的的教程。

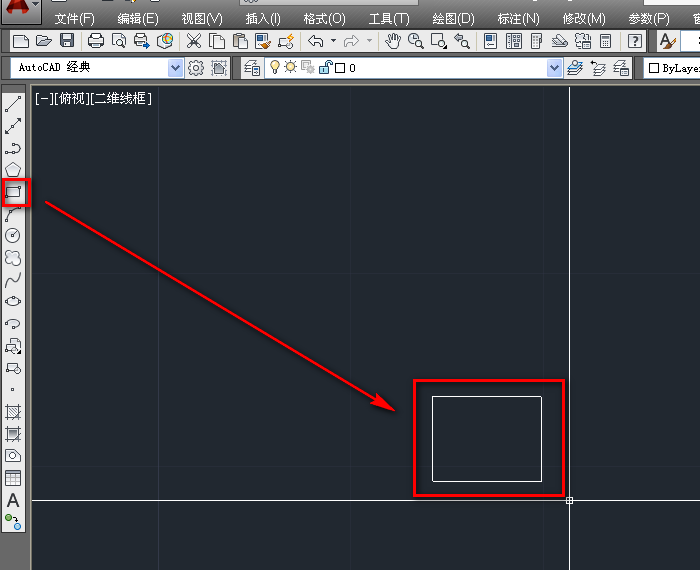

1、打开cad使用绘制矩形的工具，在作图区绘制一个矩形，如下图。

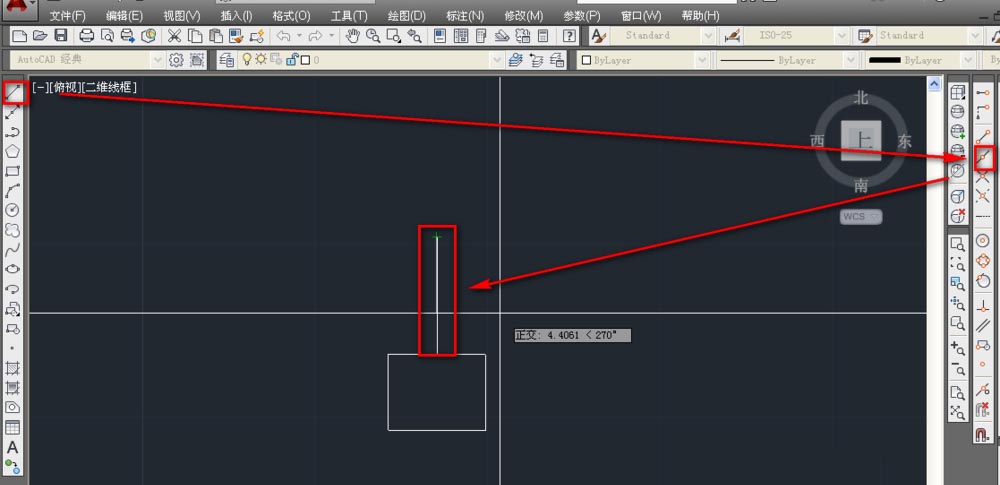

2、使用直线工具和中点捕获工具，绘制一条垂直与矩形中点的线段，如下图。

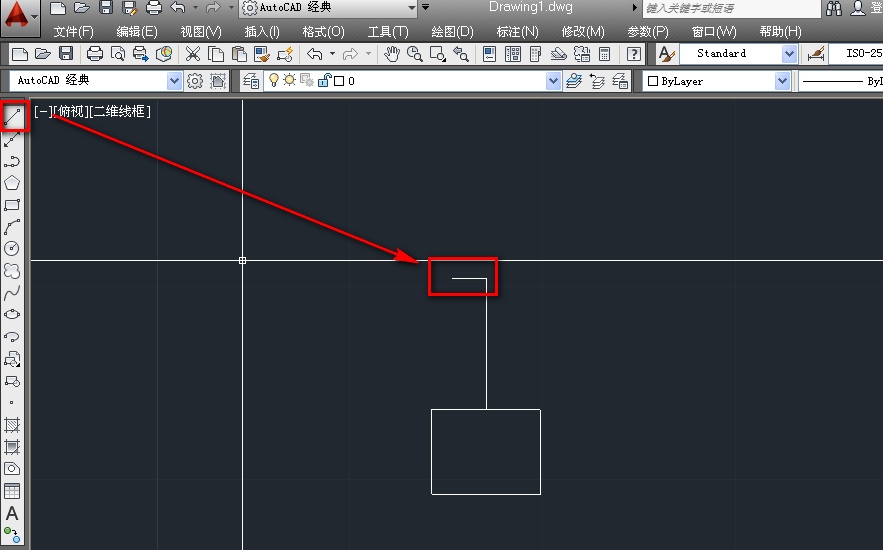

3、使用直线根据，在直线段的终点绘制一条平行于矩形的直线段，如下图。

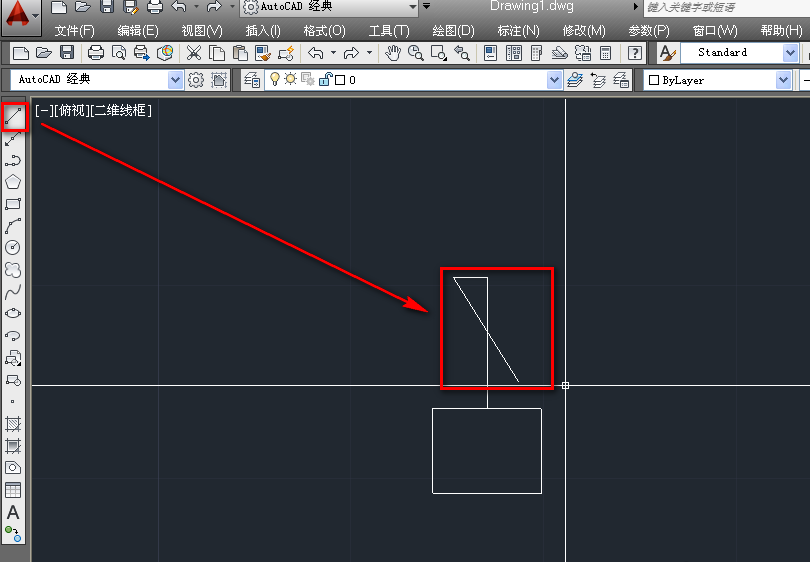

4、关闭正交，使用直线工具，绘制一条斜线，如下图。

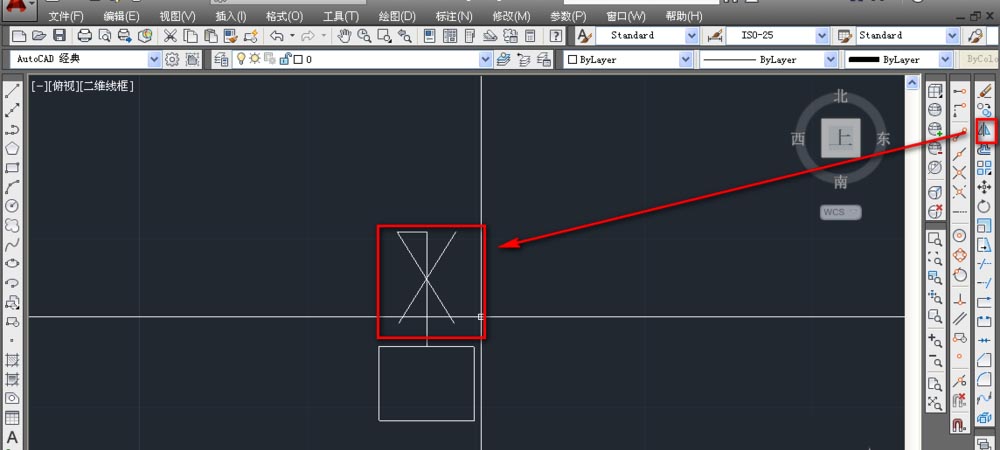

5、使用镜像工具，镜像出另外一条斜线，如下图。
6、删除辅助线，如下图。

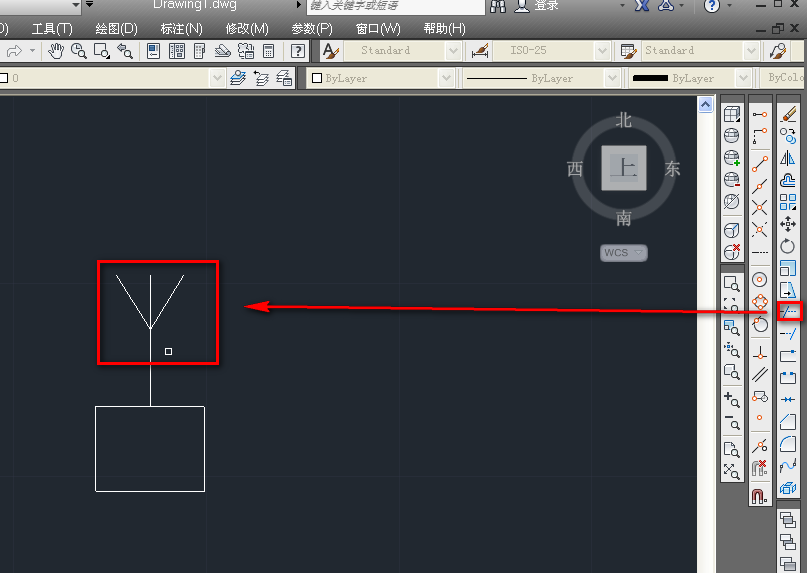

7、使用修剪工具，将多余的斜线修剪掉，这样，我们就得到了基站的图示，如下图。
以上就是cad绘制移动通信中的基站图示图纸的教程，希望大家喜欢，请继续关注脚本之家。
