在工程制图中，有时会用到池塘的图示，想要绘制一个池塘平面图，该怎么绘制呢？下面我们就来看看详细的教程。

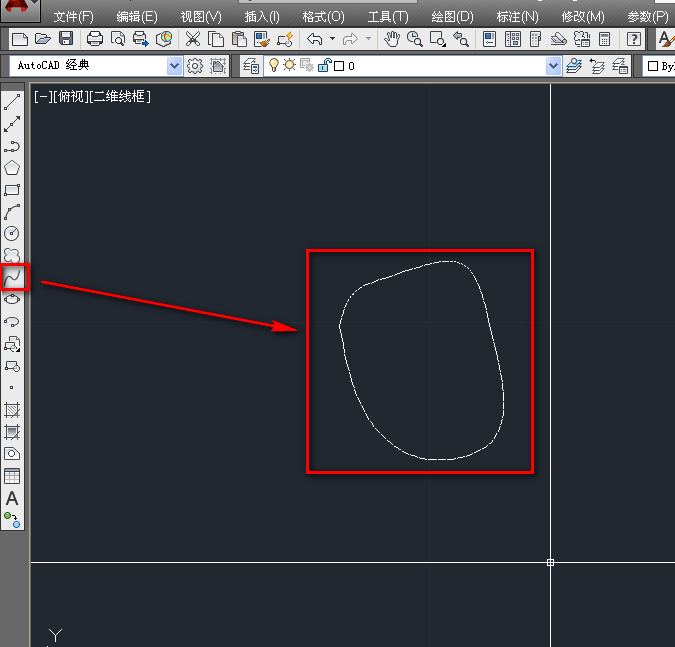

1、打开cad，使用样条曲线工具绘制一个不规则圆形，如下图。

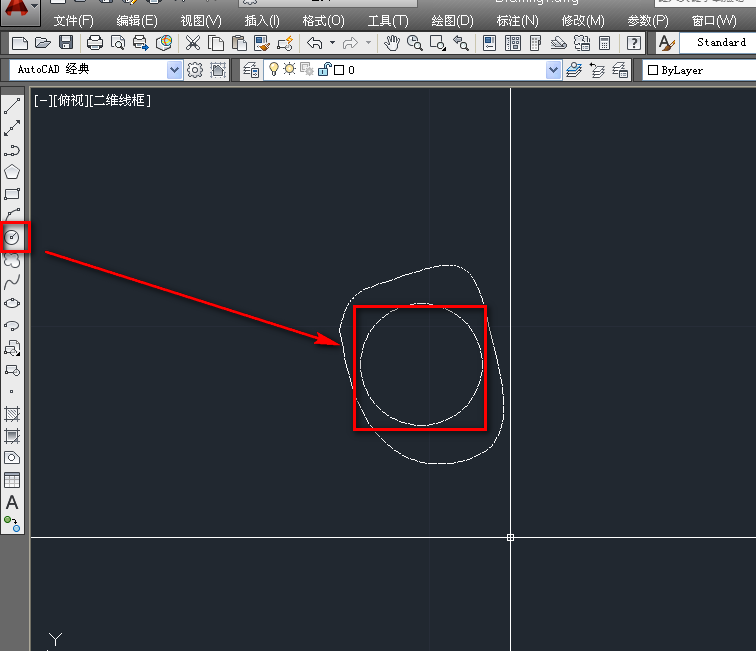

2、使用圆工具，在不规则圆中绘制一个圆，如下图。

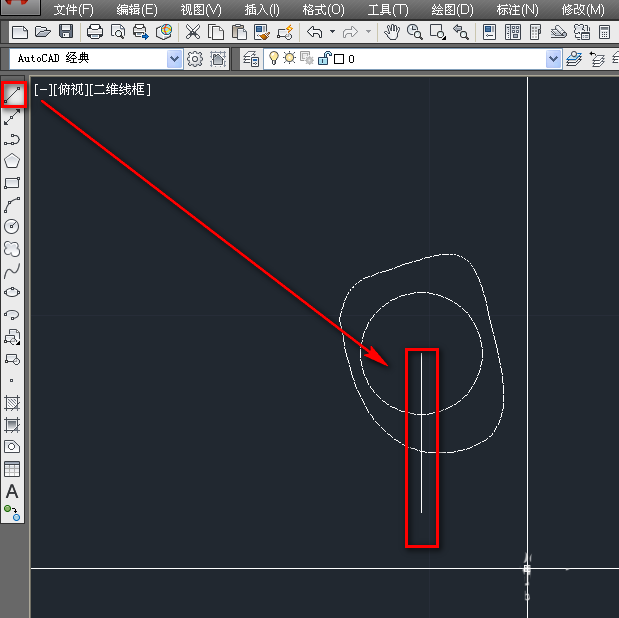

3、使用直线工具，绘制一条经过圆心的直线段，如下图。

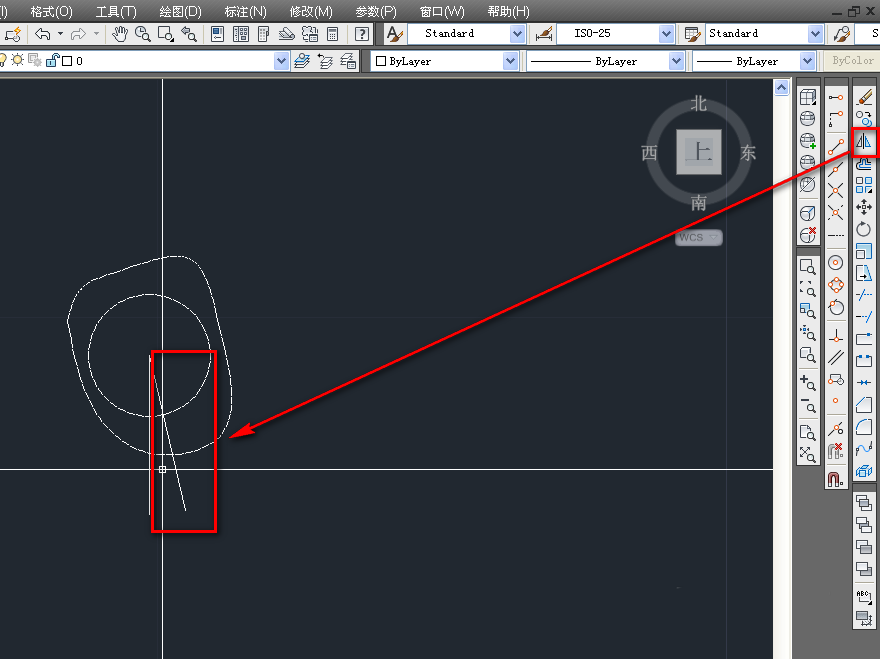

4、使用镜像工具，线镜像出一条，如下图。

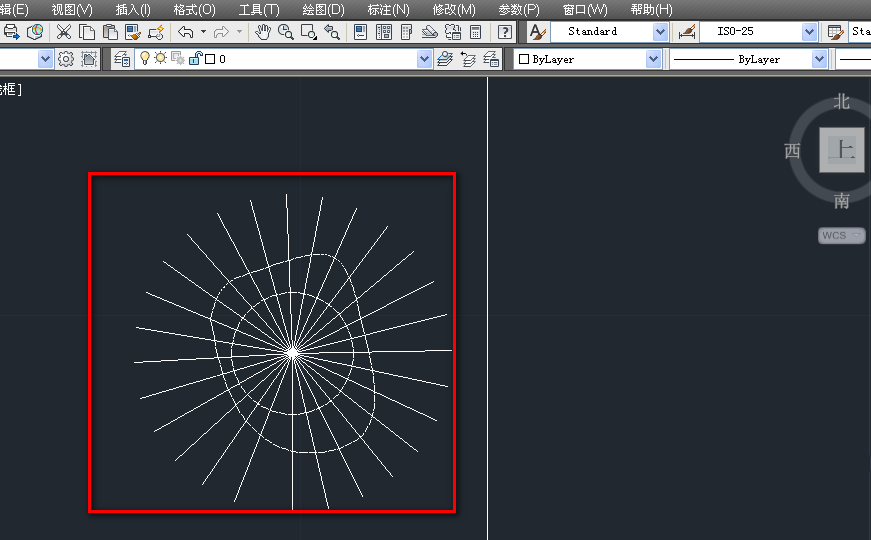

5、然后再次使用镜像工具，以刚镜像的直线段为镜面多次镜像，得到一个铺满圆的直线簇，如下图。

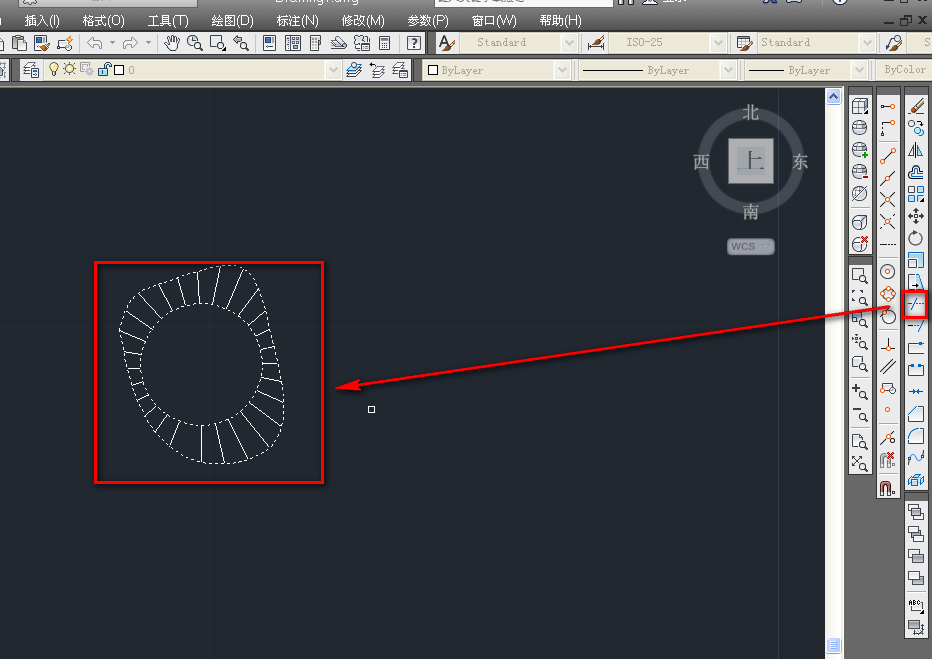

6、使用修剪工具，修剪掉不规则圆外的和规则圆内的线段，如下图。

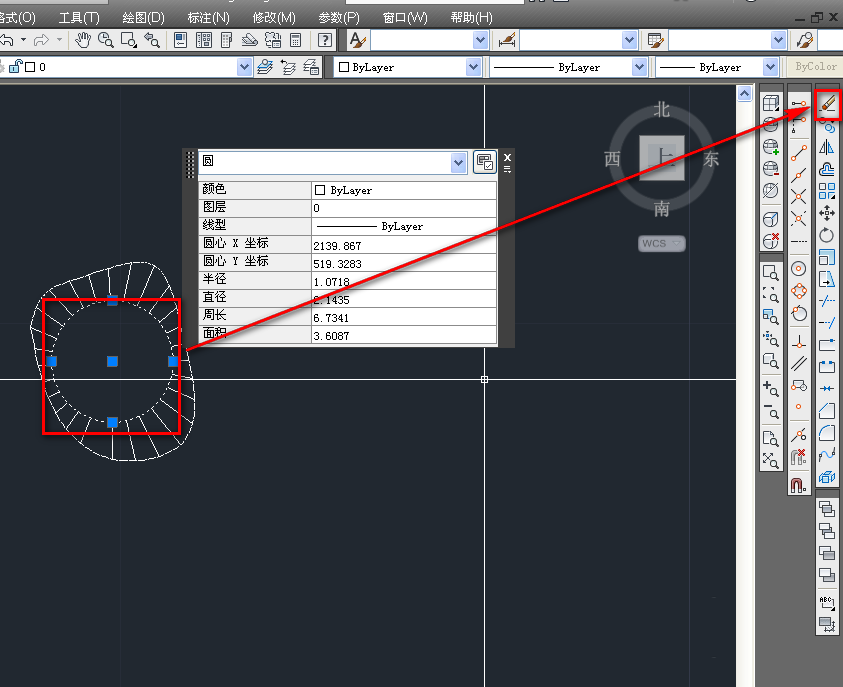

7、删除规则圆，如下图。

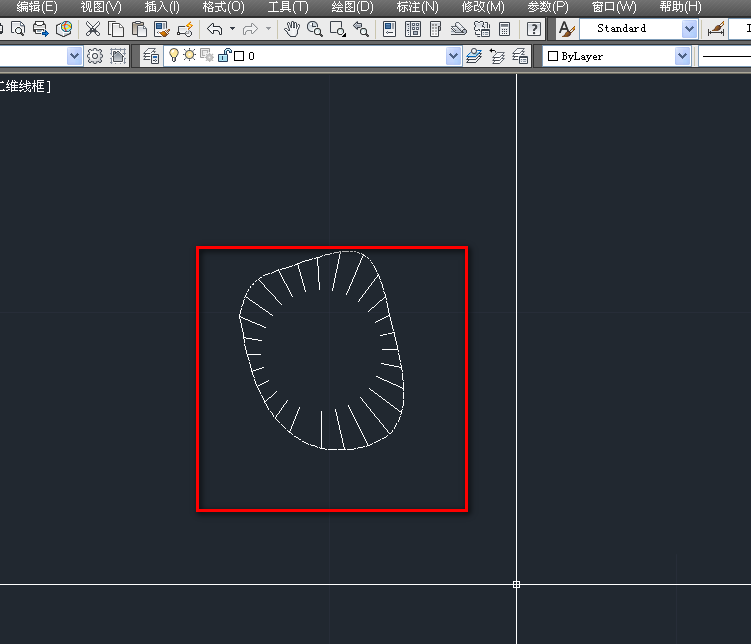

8、确定后就得到了我们需要的池塘图示，如下图。
以上就是池塘cad平面图的教程，希望大家喜欢，请继续关注脚本之家。
