在工程制图中，有时会用到热力管道的图示，该怎么绘制呢？下面我们就来看看cad绘制热力管道平面图的教程。

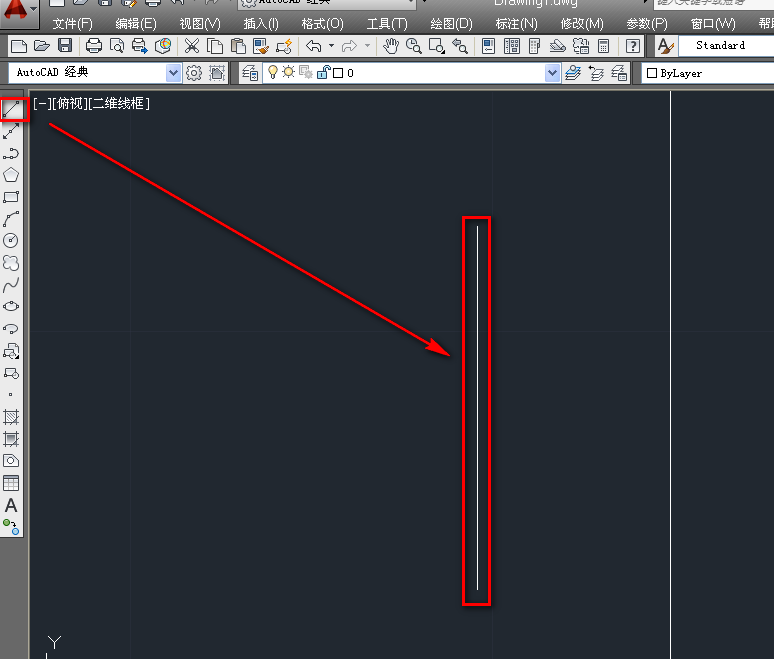

1、打开cad，使用直线工具，先绘制一条竖直的辅助线，如下图。

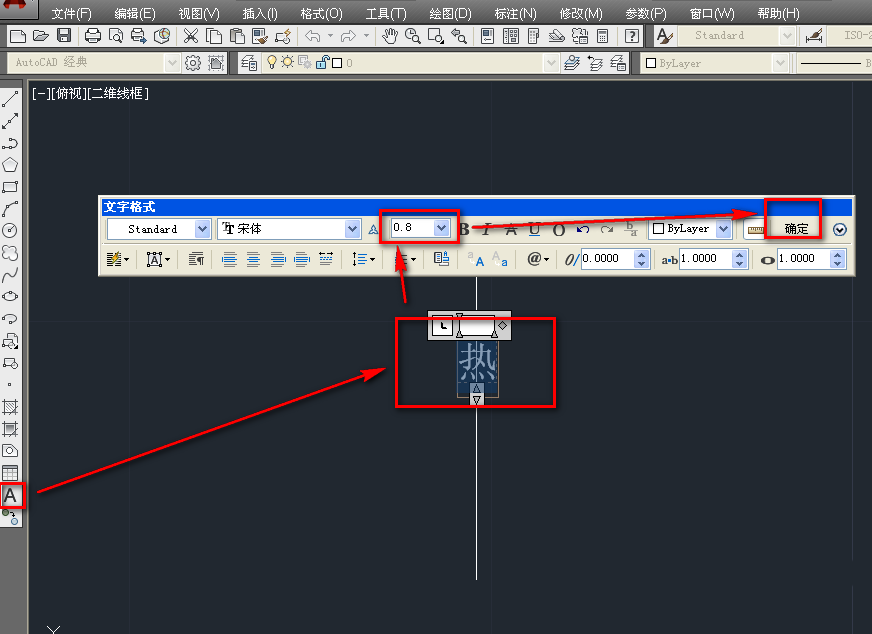

2、使用文字工具，在辅助线的位置输入热字，调整大小，如下图。

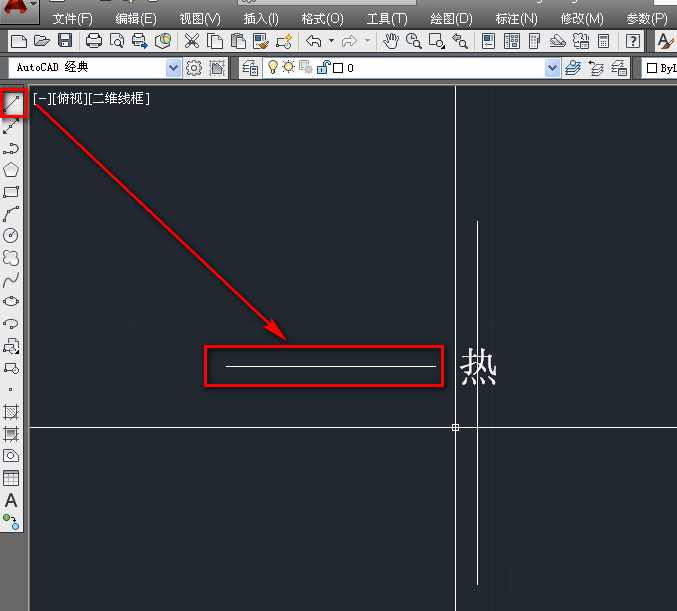

3、使用直线工具，在辅助线的左侧绘制一条横线，如下图。

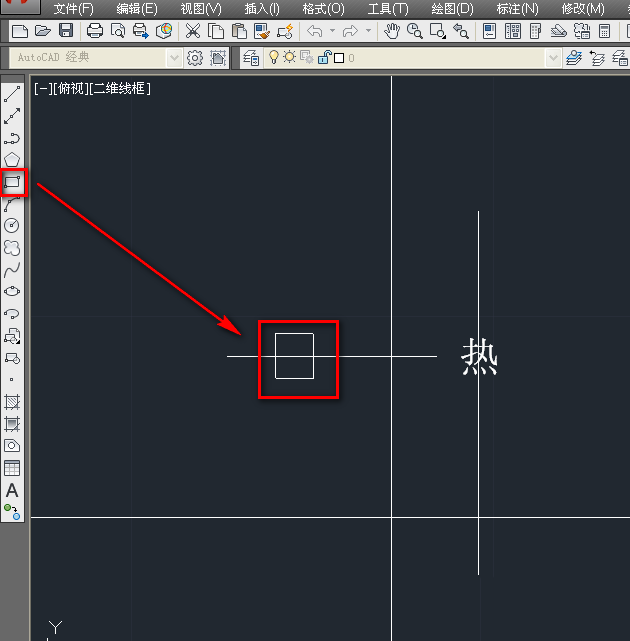

4、使用矩形工具在横线上绘制一个矩形，如下图。

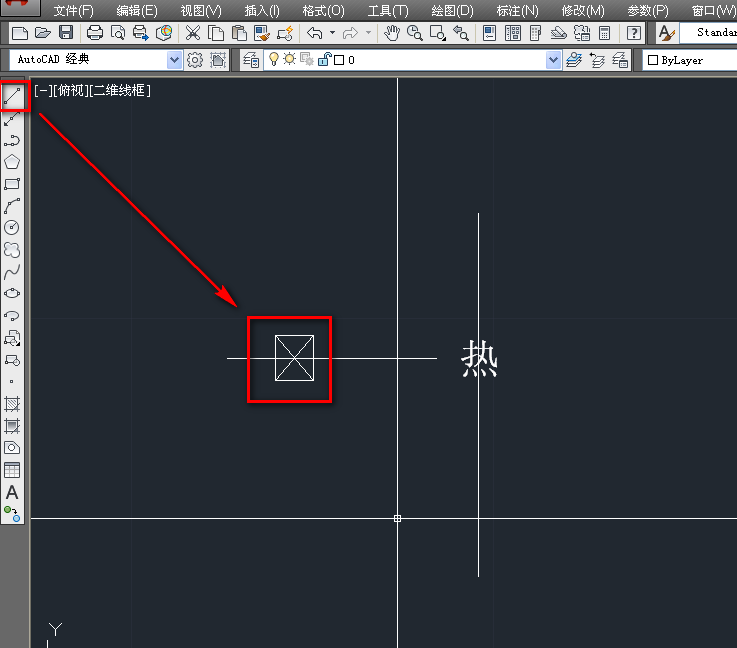

5、使用直线工具，连接矩形的对角线，如下图。

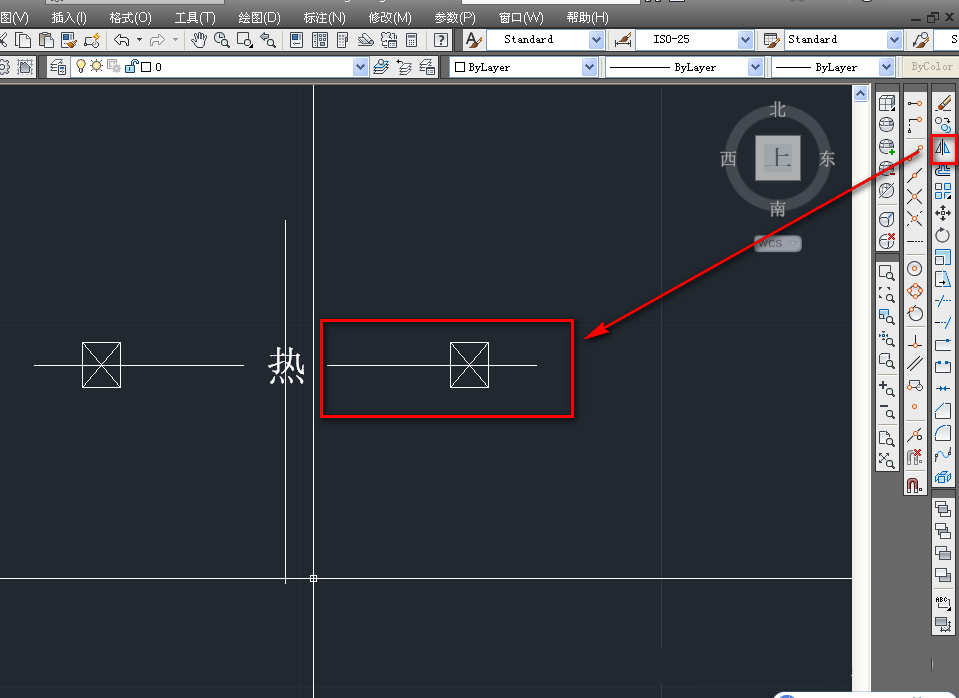

6、使用镜像工具，将辅助线左侧的图形镜像到右侧，如下图。

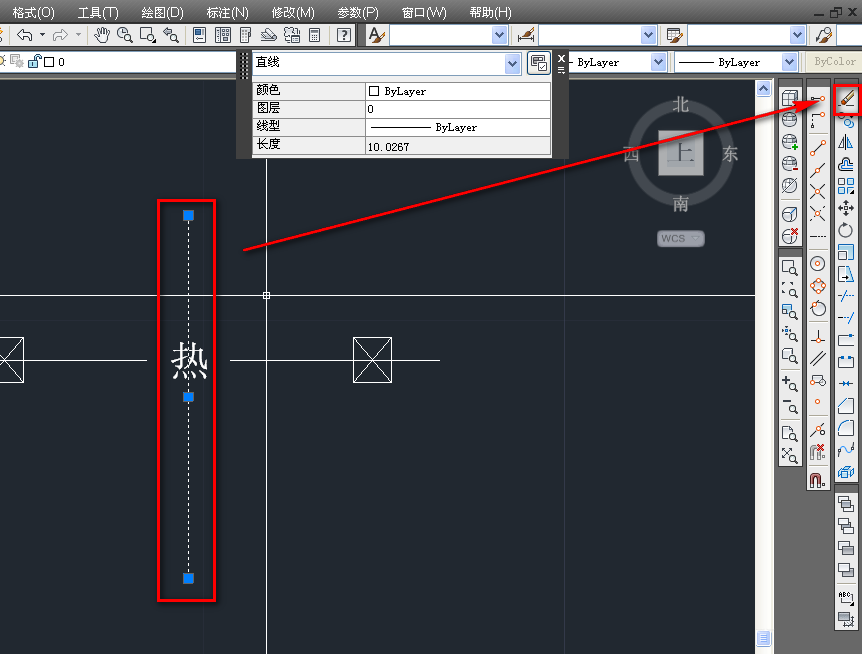

7、删除辅助线，如下图。

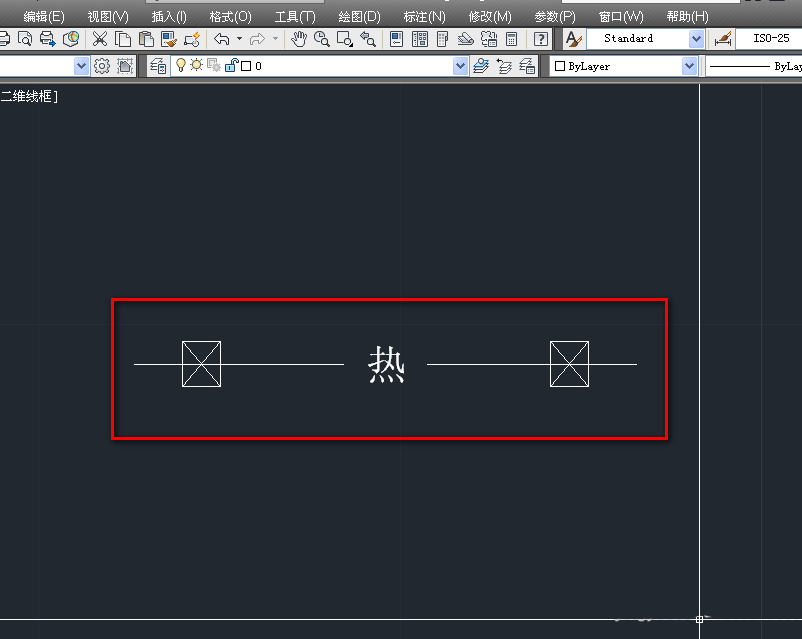

8、确定后就是我们需要的热力管道的图示，如下图。
以上就是CAD管道平面图的画法，希望大家喜欢，请继续关注脚本之家。
