所谓“放样”，是一种建立三维CAD模型的基本方法。它利用三维放样功能，建立几个特征截面，轻松形成三维实体或典面。下面就为大家简单阐述一下放样（Loft）功能。

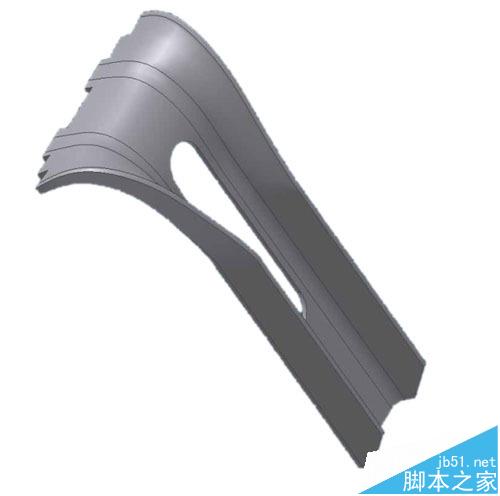

图1
在CAD中，执行【放样】命令依次指定放样的横截面后，使用导向、路径或仅截面这三种CAD放样方式。
1、导向：选择多条直线、圆弧、样条曲线、多段线作为导向曲线，放样实体在生成时会将指定的导向曲线纳入其边界，所以导向曲线会直接影响实体外轮廓生成，下图是分别选择一组直线和曲线作为导向曲线的不同效果，见图2。

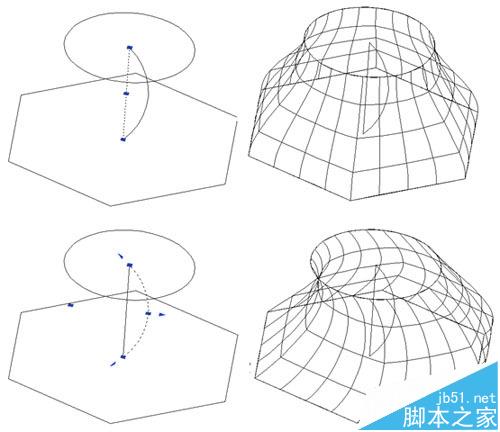

图2
2、路径：路径与导向不同，只能有一条，放样路径必须与所有横截面所在的平面相交，路径会直接影响实体截面的生成方式，下图是分别选择直线和曲线作为路径的效果对比，见图3。

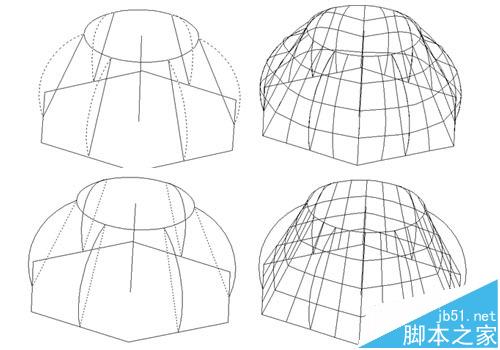

图3
3、仅截面：选择仅截面，弹出放样设置对话框。在对话框内，用户可以设置直纹、平滑拟合、法线指向及拔模斜度等放样参数。通过设置放样参数，控制实体生成效果，见图4。

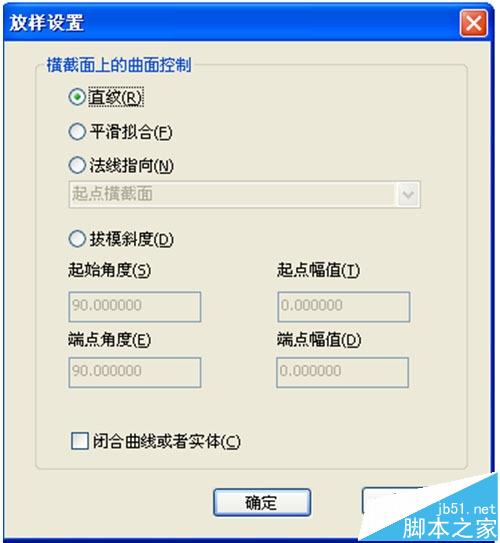

图4
在三维CAD设计中，放样大大降低了三维CAD建模的难度，对于有建模需求的用户来说，CAD中的“放样”功能无疑是非常实用的。 用户只需要在CAD中绘制出几个特征截面，并控制截面的相对位置，就可自动完成截面之间的实体、曲面构建，生成理想的三维模型。
由于篇幅有限，只能简单给大家介绍一下三维CAD放样的基本功能，但相信大家已经感受到放样功能的丰富和强大，最好的办法就是自己亲自用一用。
