cad中想要绘制聚光灯平面图，该怎么绘制这个图纸呢？下面我们就来看看cad画一个聚光灯图例的方法。

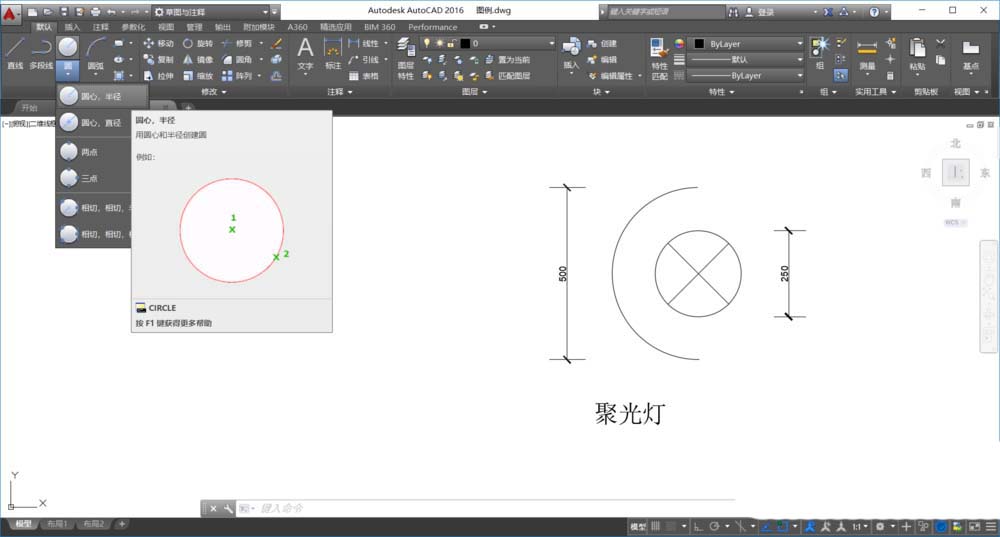

1、首先打开auto cad找到圆命令。

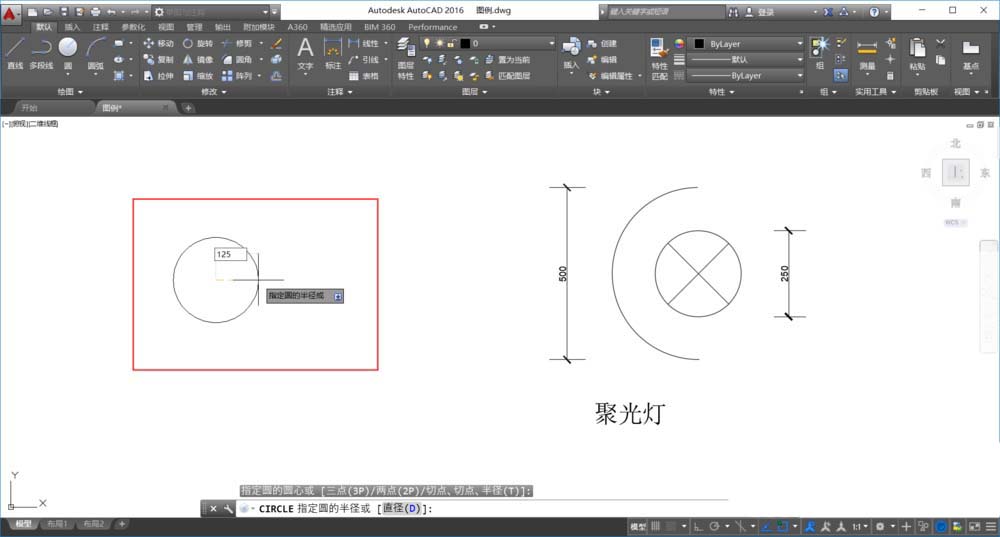

2、根据圆心半径画一个半径为125的圆。

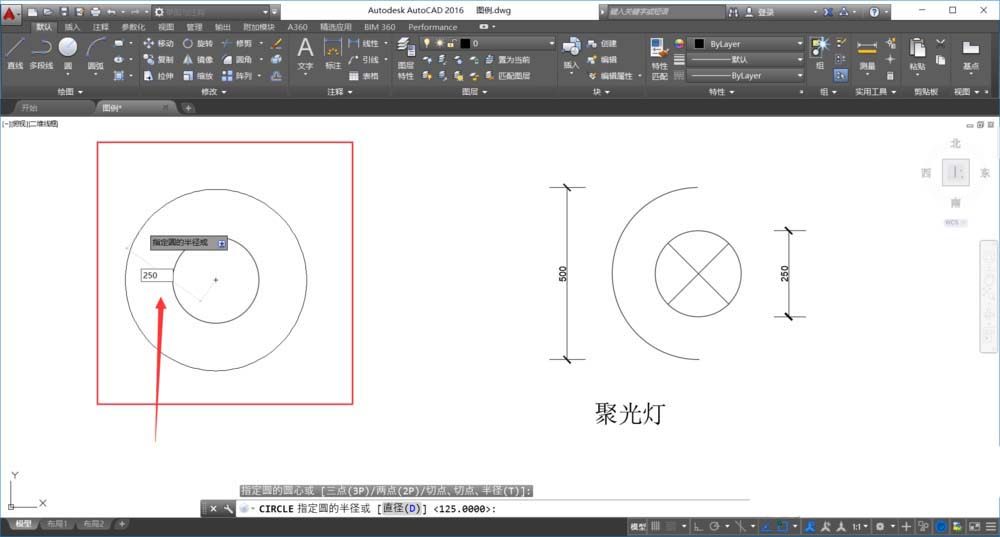

3、与步骤二一样关键要同圆心，画一个半径为250的圆。

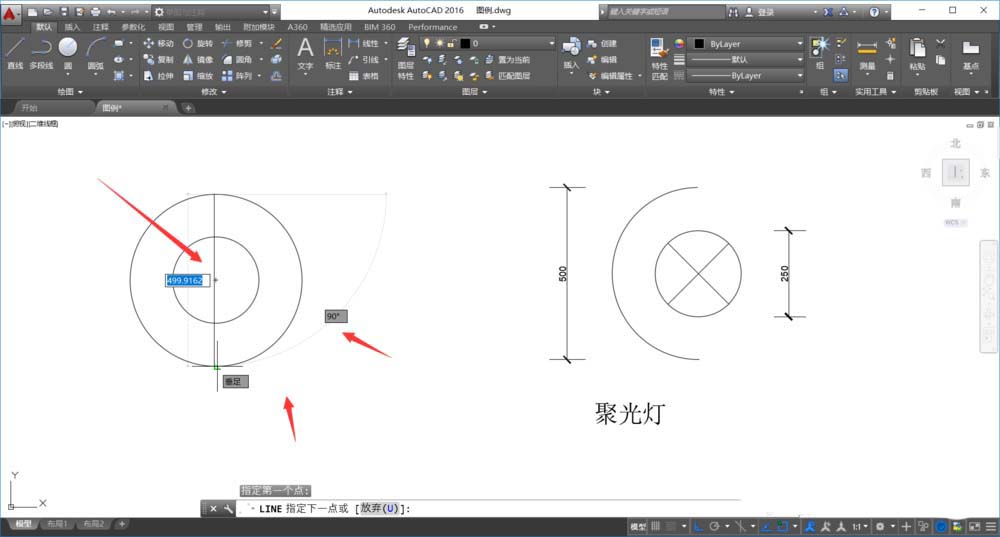

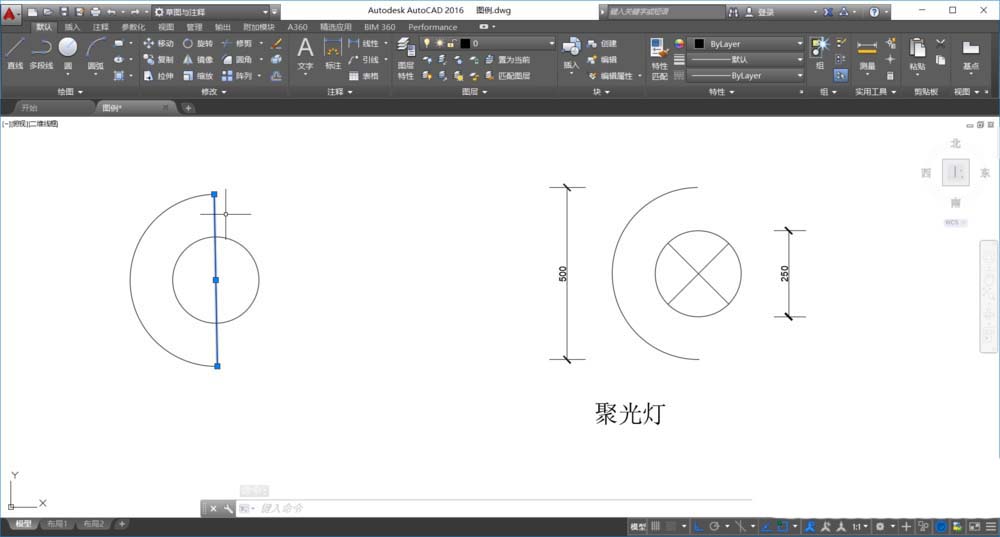

4、两圆过圆心画一条线段。记得开启下方的正交

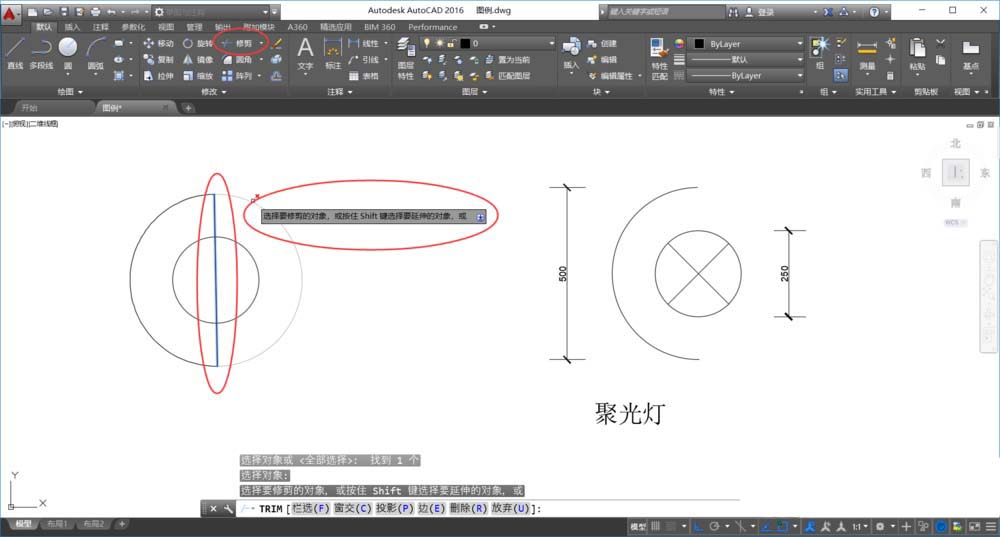

5、找到修剪选中线段剪掉大圆多余的半个圆。

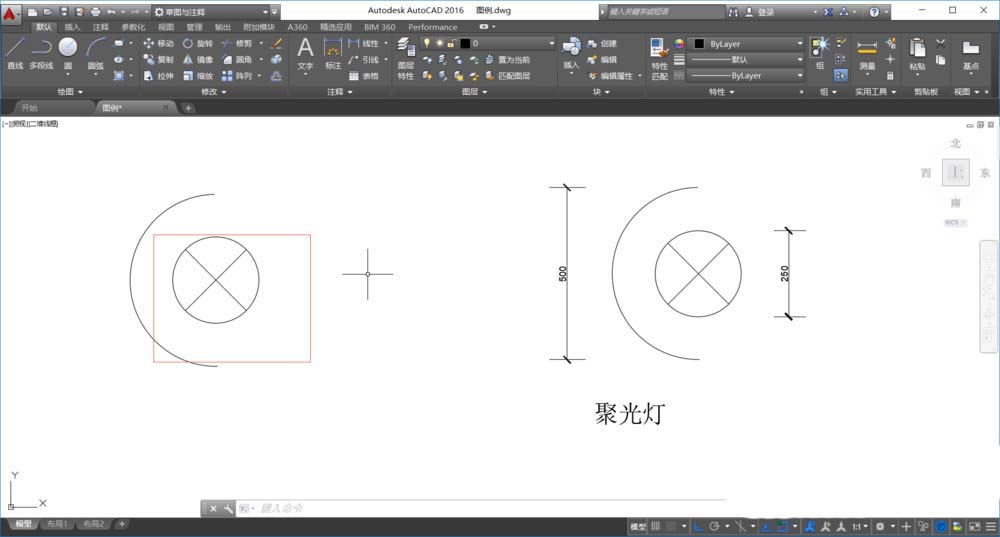

6、在删除中间的辅助线，也就是之前加的线段。按“delete”键即可。

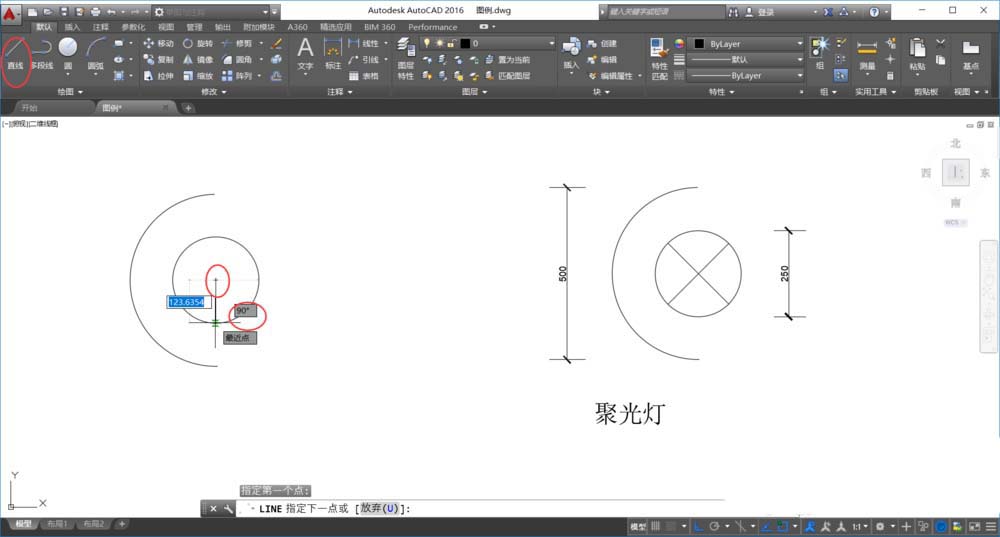

7、找到直线根据圆心画一个小圆的半径，要开启正交。

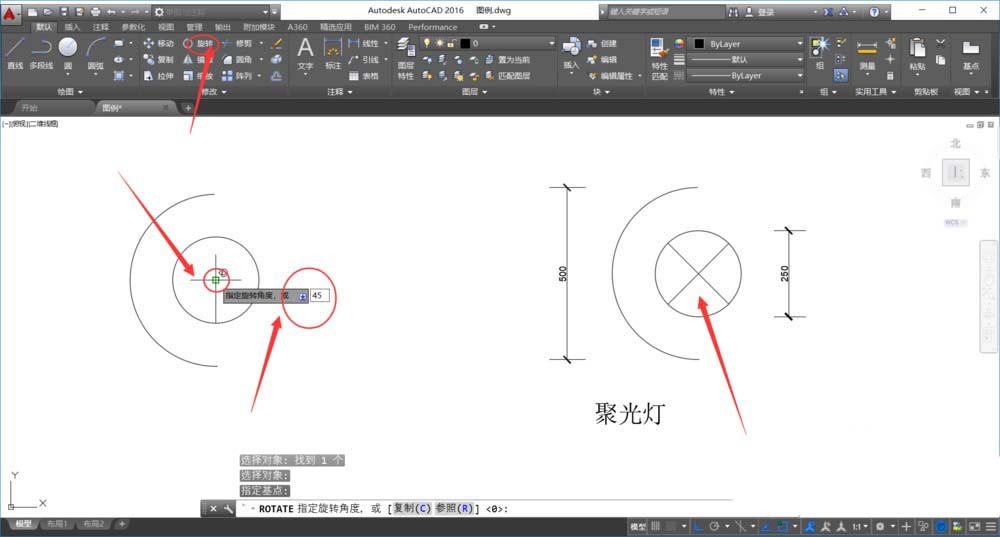

8、利用旋转命令，指定基点设置旋转角度45度，即可做出一条像右方图例的线如图所示。
9、重复步骤8改变角度即刻画出，如下图。

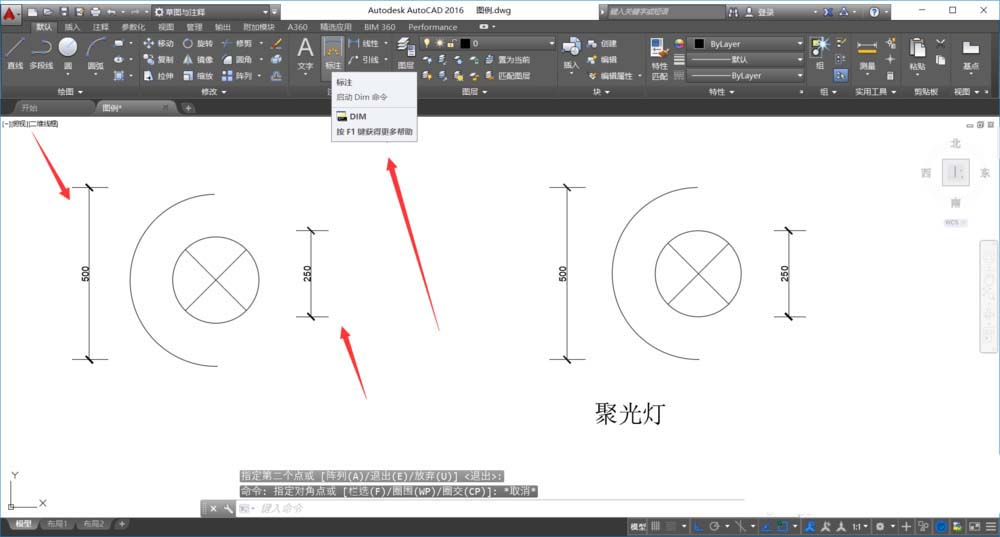

10、根据要求在进行标注。

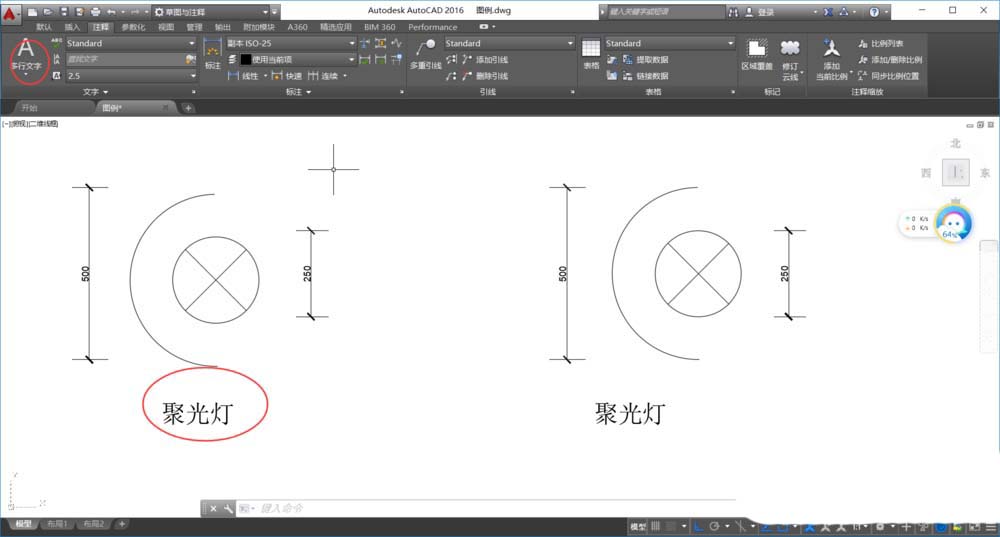

11、最后进行注释，选择多行文字输入聚光灯即可。
以上就是cad绘制聚光灯平面图纸的教程，希望大家喜欢，请继续关注脚本之家。
