cad中想要制作一个弹簧模型，该怎么制作呢？下面我们就来看看cad创建弹簧模型的教程。

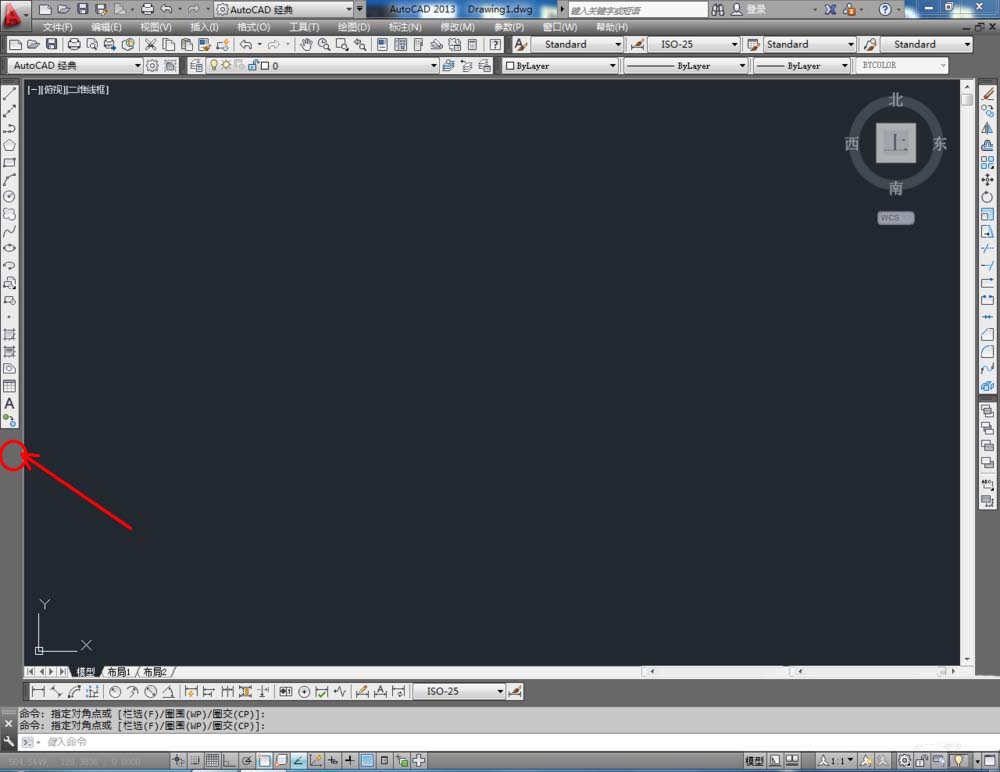

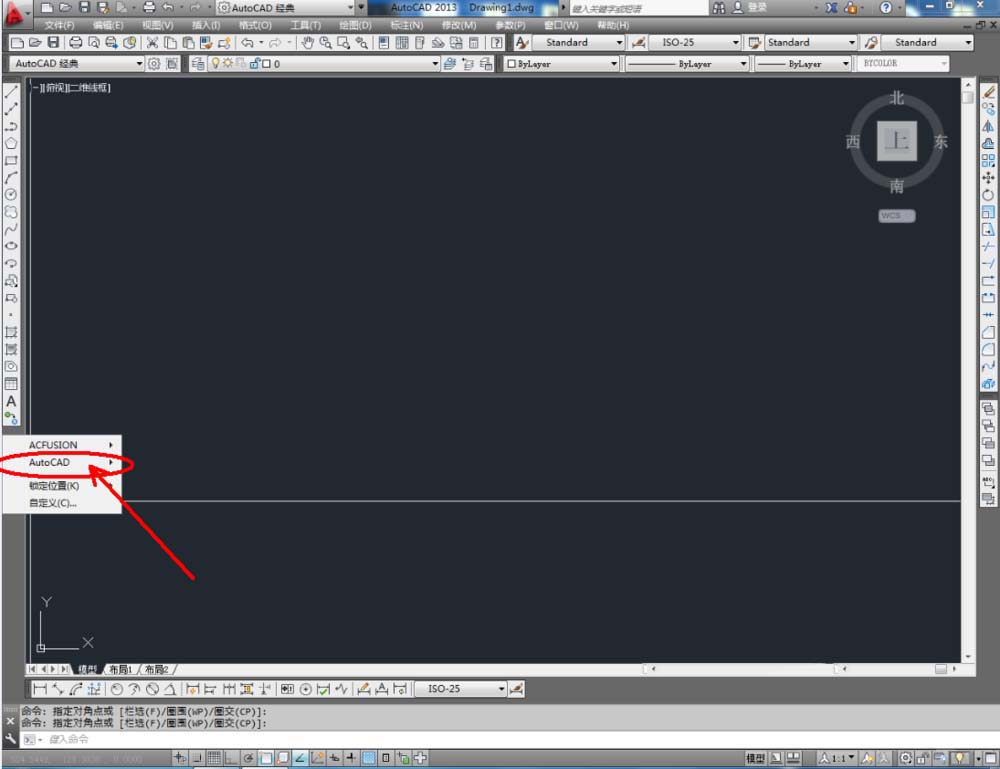

1、打开AutoCAD 2013软件，鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【视图】和【视觉样式】，将这两个工具栏调出并按图示调整好工具栏的位置；

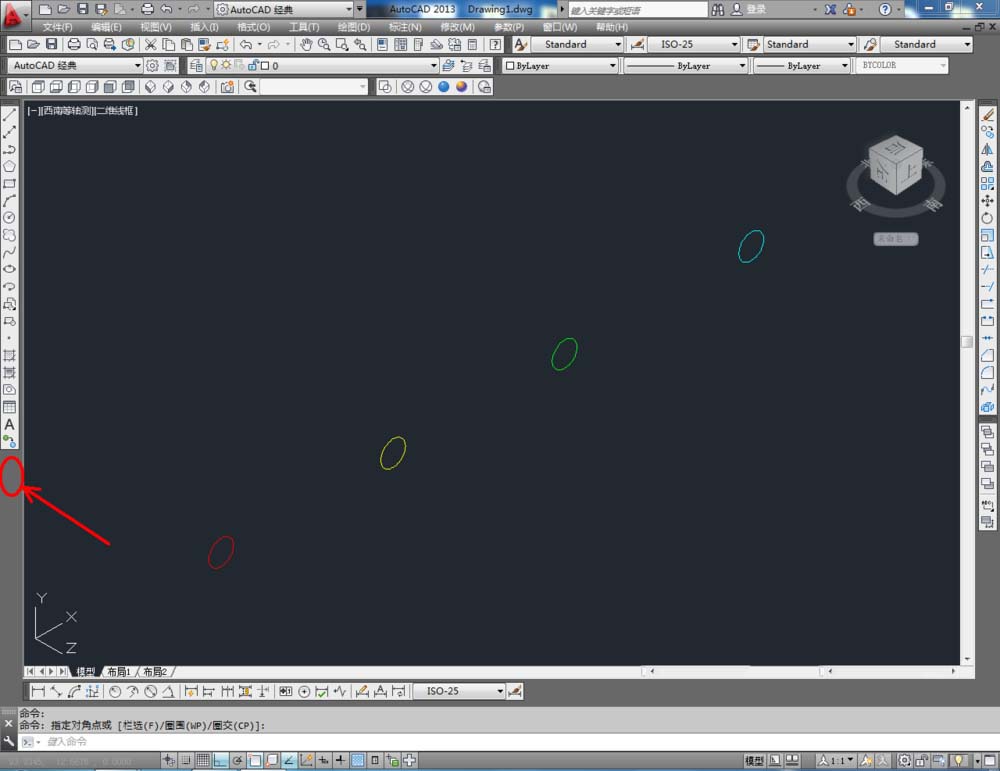

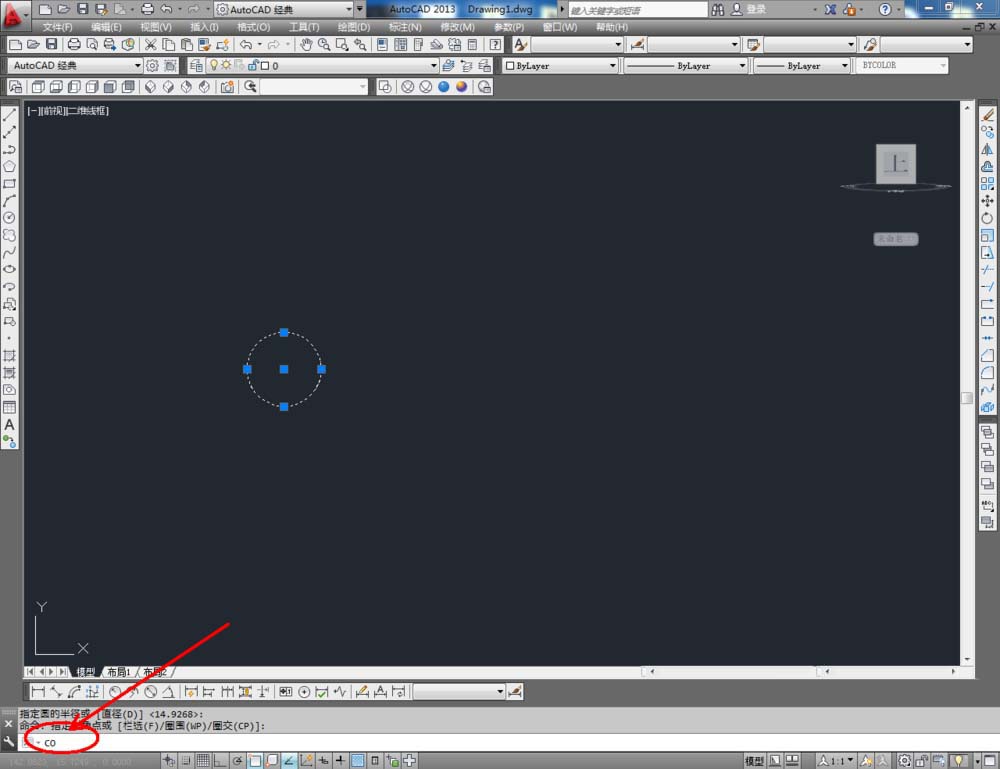

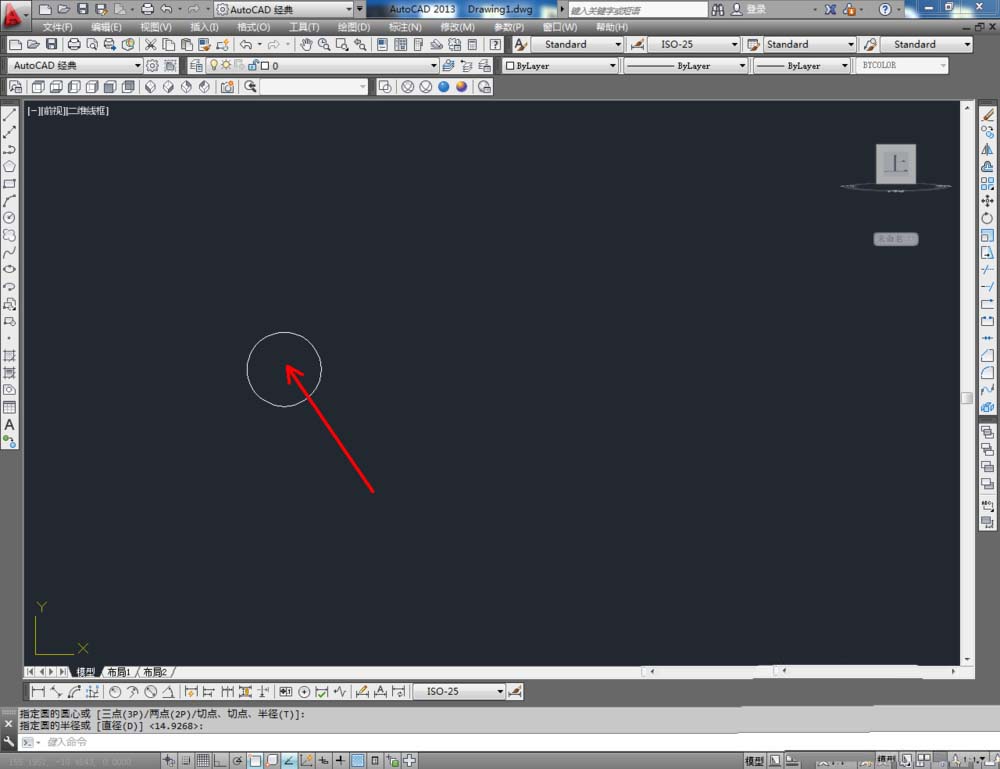

2、点击【前视】，切换到前视图界面后，点击【圆工具】在图示位置绘制一个圆形图案。在命令栏中输入：co并按下空格键确认，移动复制出另外三个圆形图案并给四个图案分别标记不同的颜色（如图所示）；

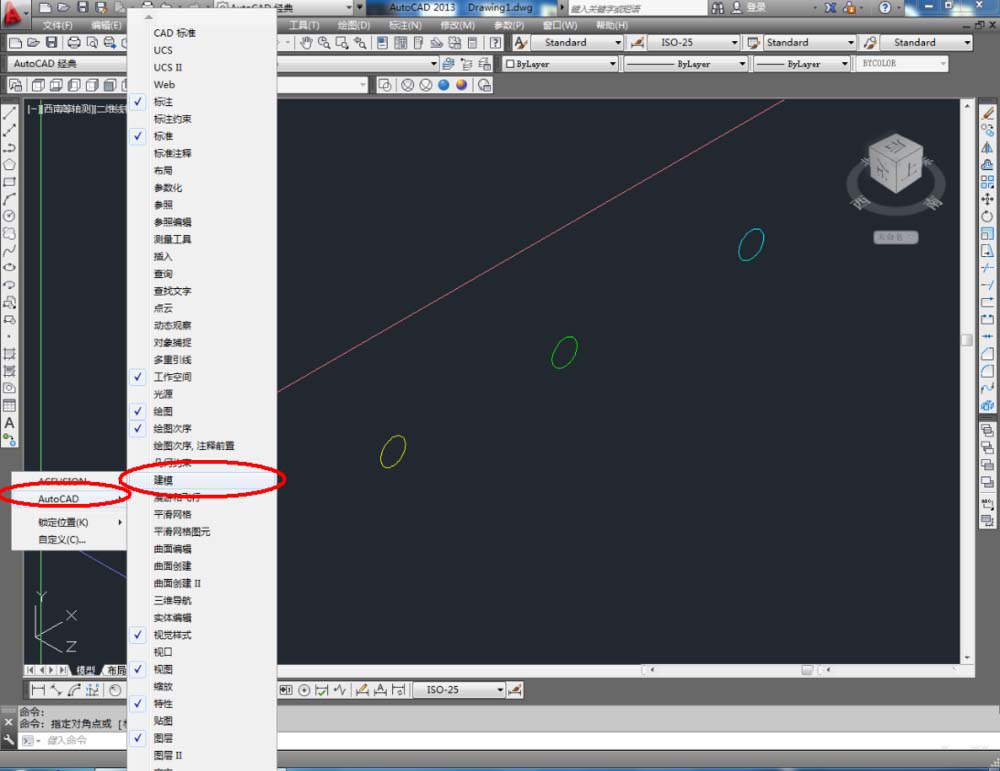

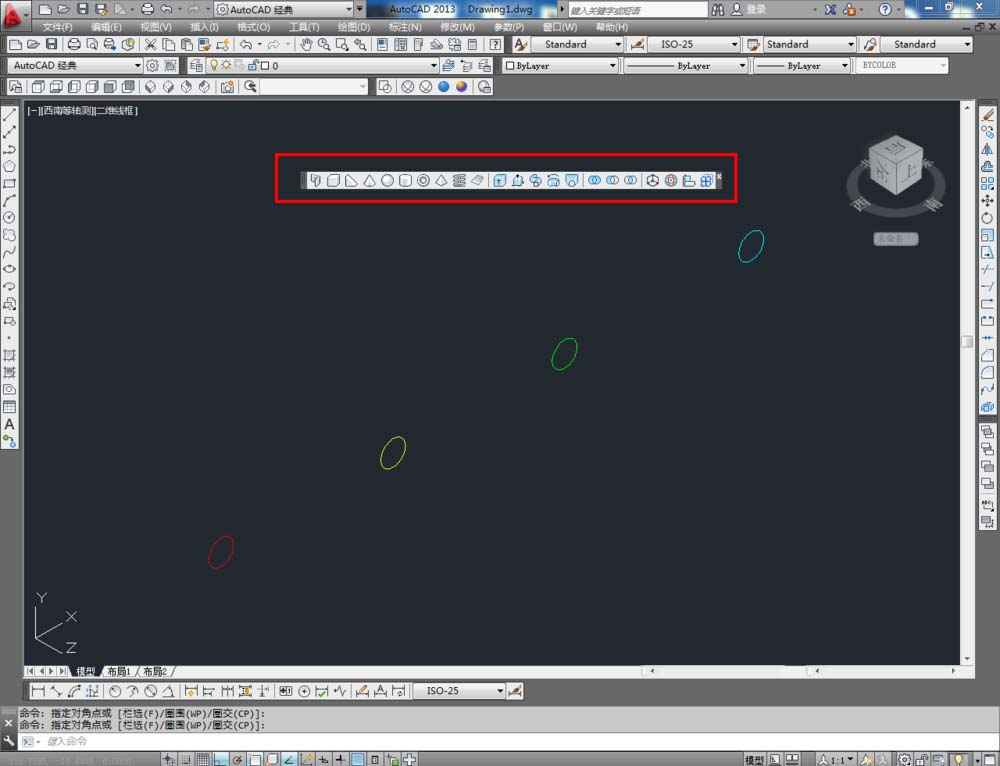

3、鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【建模】，将建模工具栏调出并按图示调整好工具栏的位置；

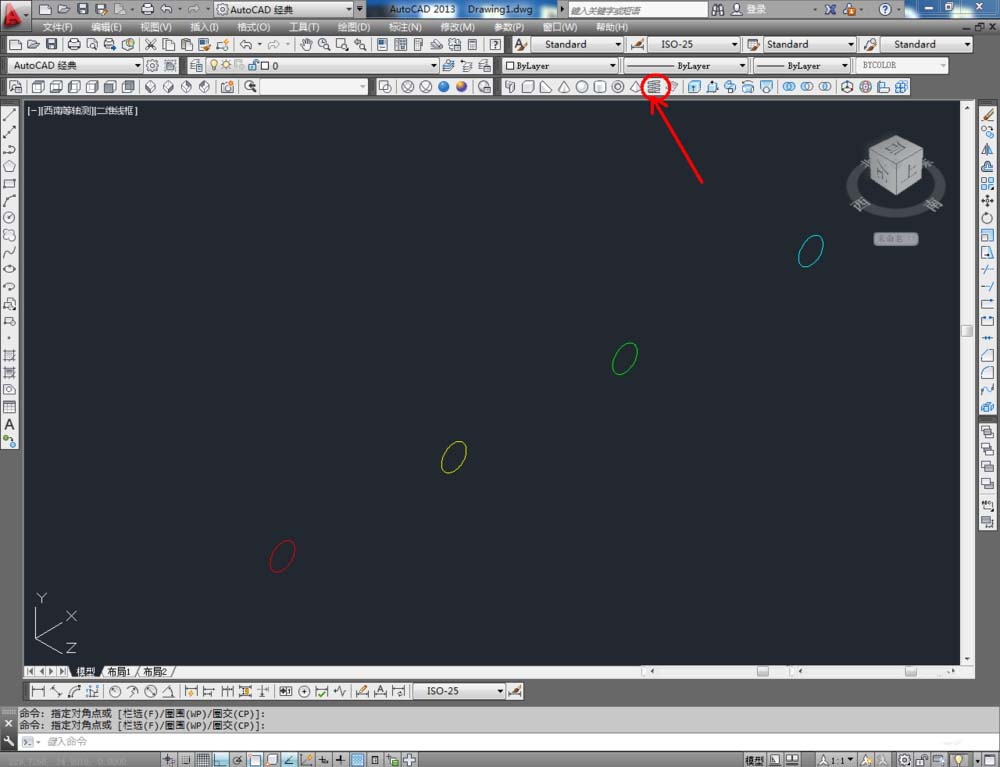

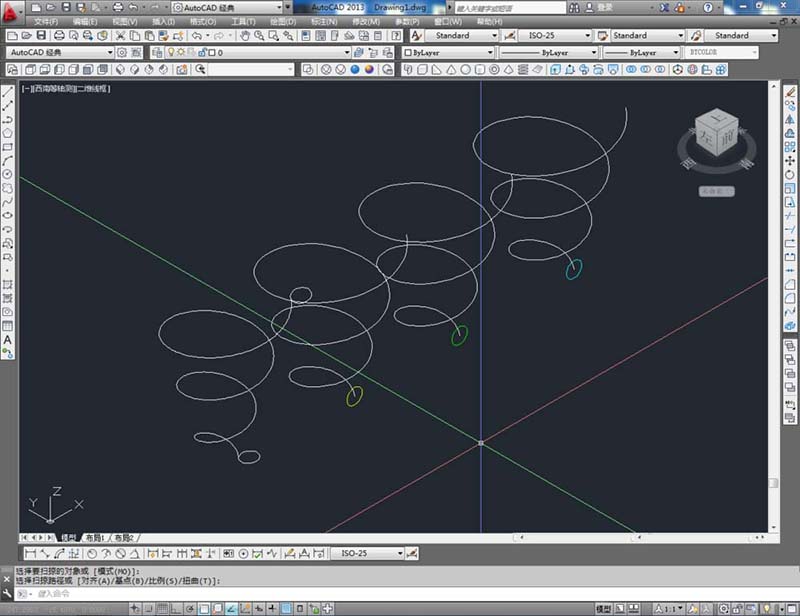

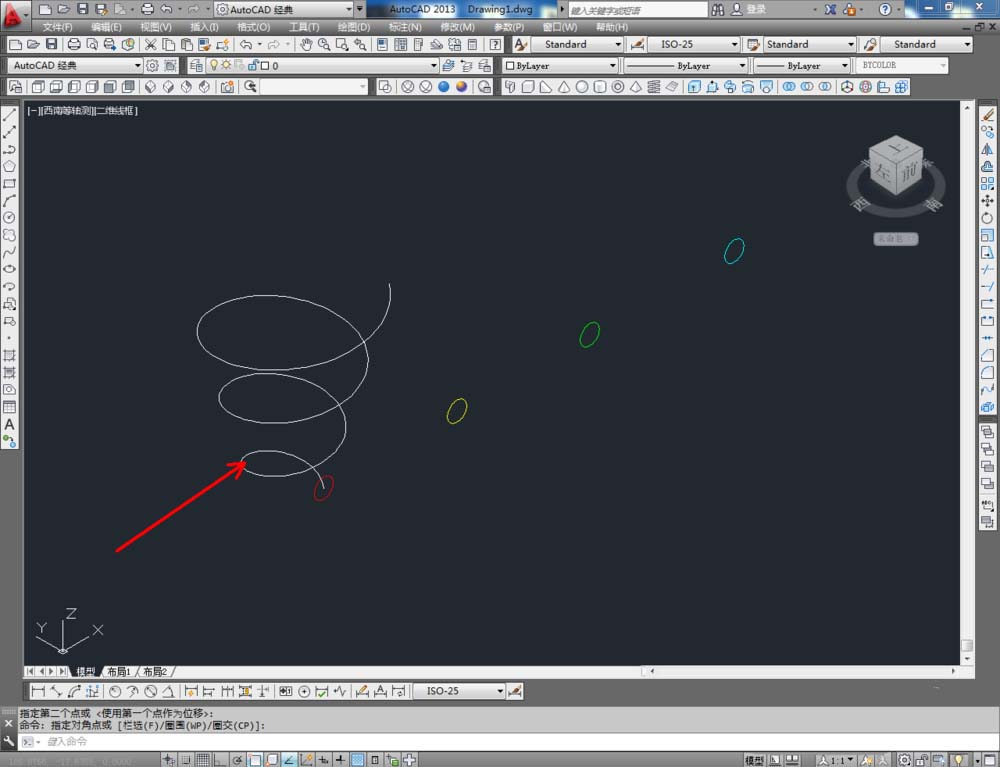

4、点击建模工具栏中的【螺旋】工具，按图示绘制一个三维螺旋线圈。在命令栏输入：co并按下空格键确认，移动复制出另外三个螺旋线圈（如图所示）；

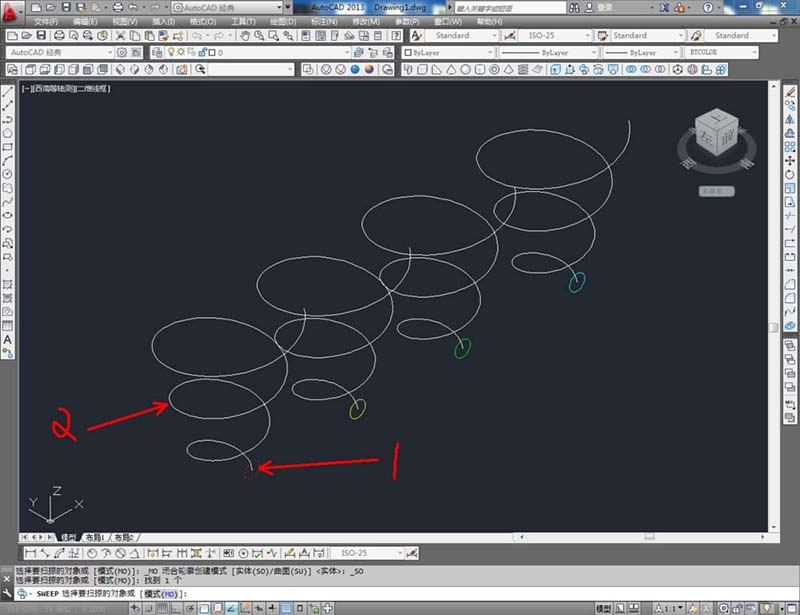

5、点击建模工具栏中的【扫掠】，鼠标选中圆形图案并点击空格键确认后，继续拾取螺旋线圈并按下空格键确认，完成第一个弹簧模型的制作。同样的步骤，完成区域弹簧模型的建立并设置好四个弹簧模型的颜色，这样我们的弹簧模型就全部制作完成了。
以上就是CAD快速建模三维立体的弹簧模型的创建方法，希望大家喜欢，请继续关注脚本之家。
