cad设计会议室平面图的时候，就需要用到会议桌平面图块。该怎么画会议桌平面图呢？下面我们就来看看详细的教程。

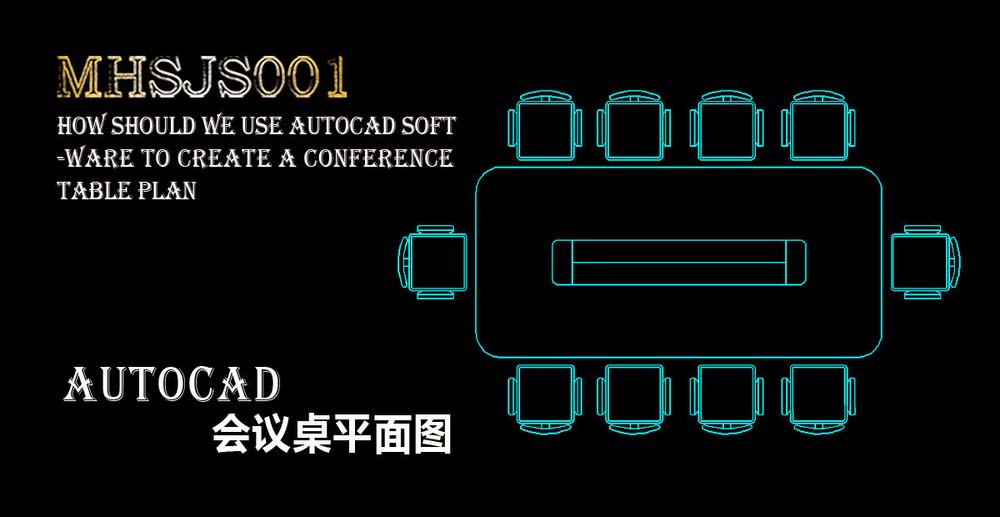

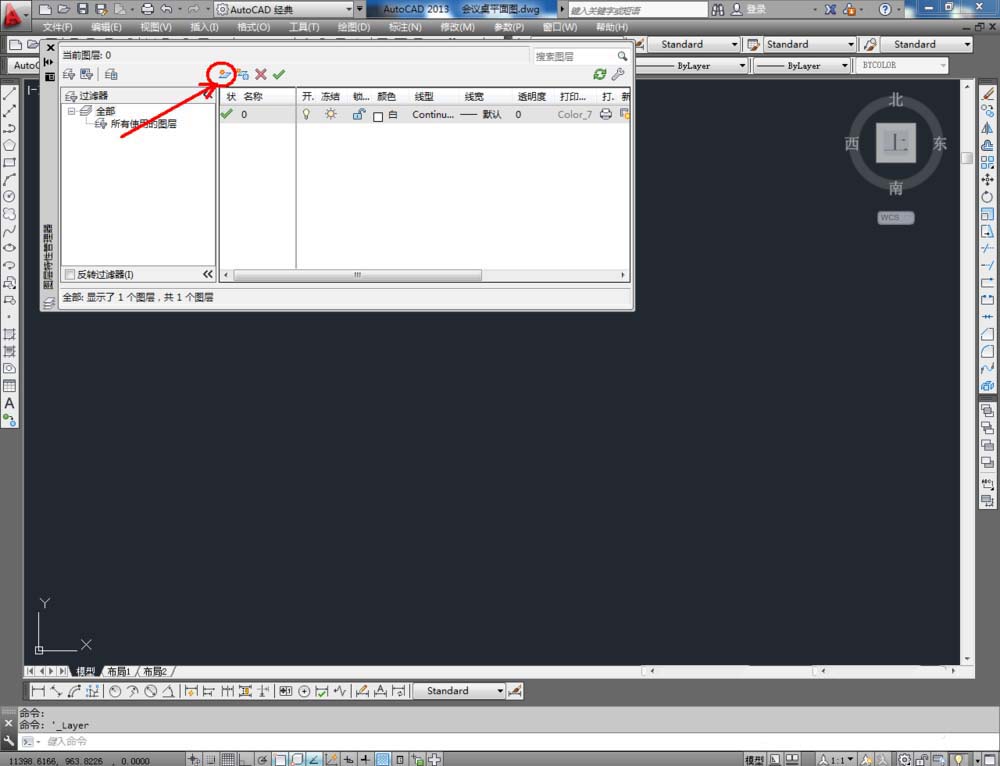

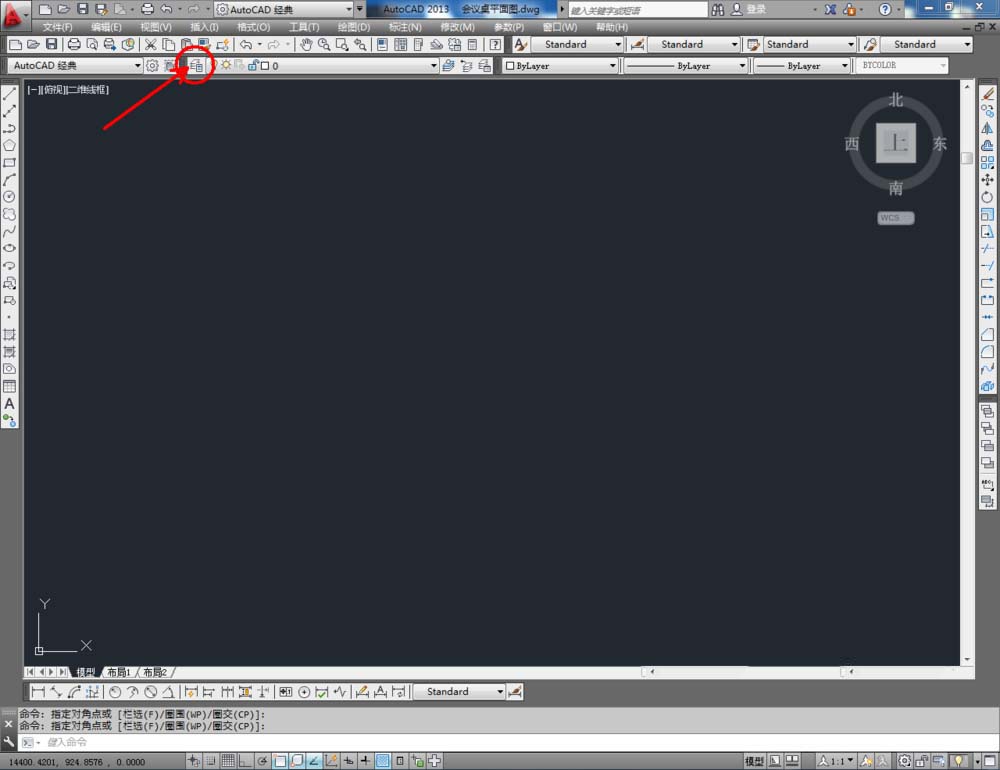

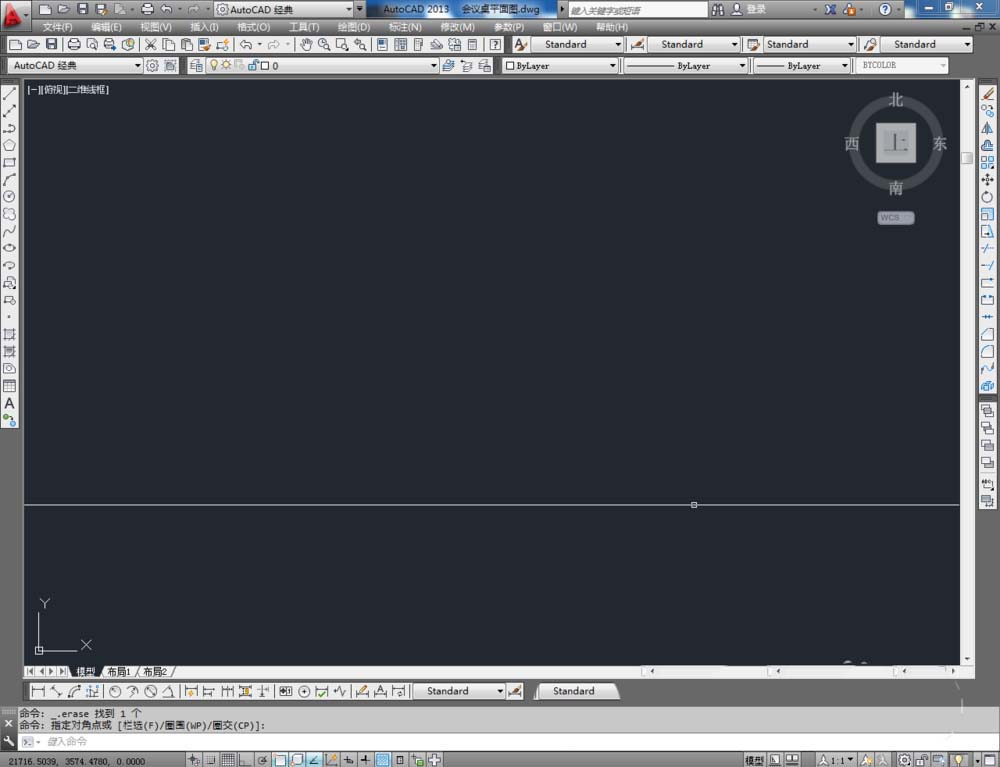

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：会议桌。点击色块，按图示设置一个图层颜色，完成会议桌图层的设置（如图所示）；

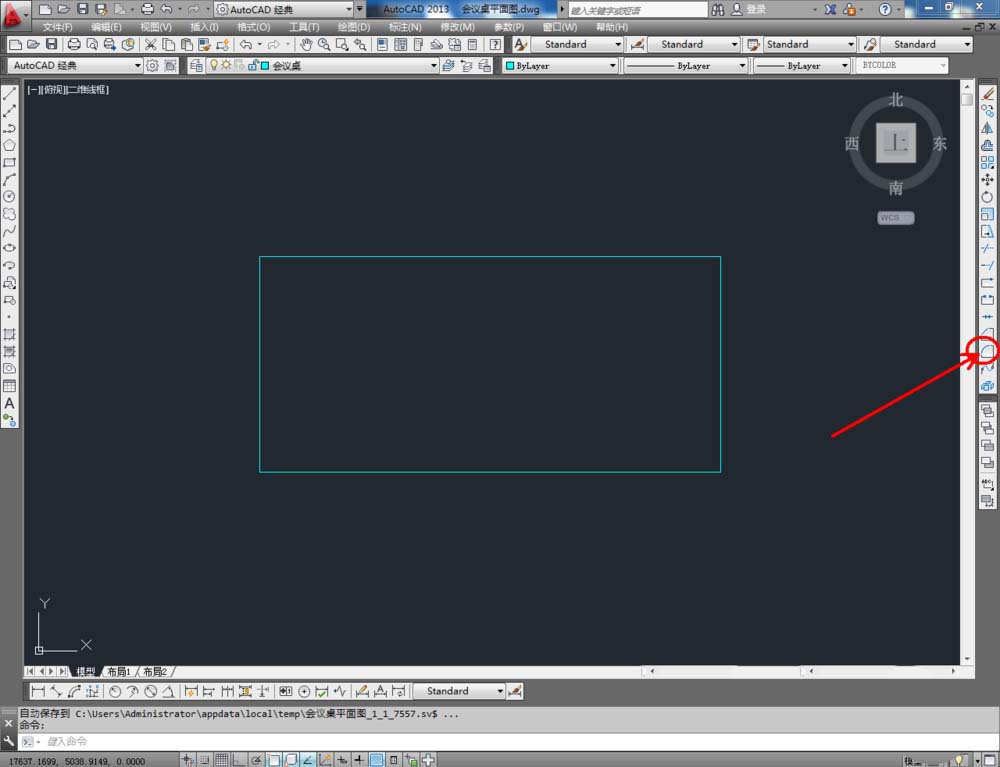

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：3200并按下空格键，继续输入宽度数值：1500并按下空格键，完成矩形图案的绘制（如图所示）；

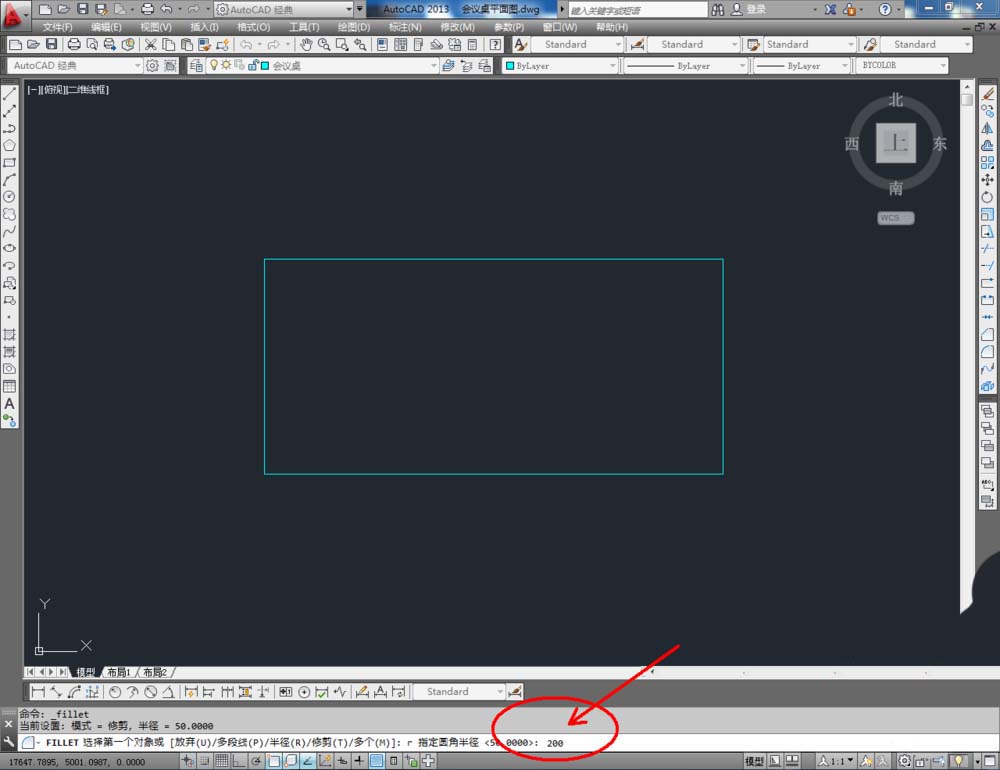

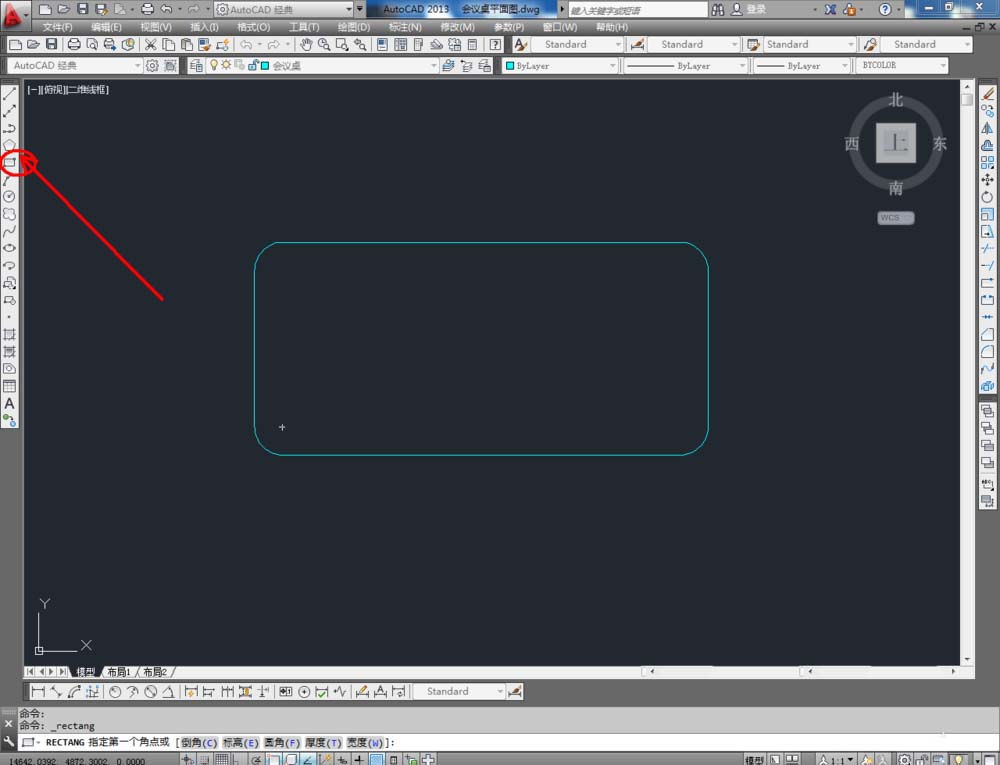

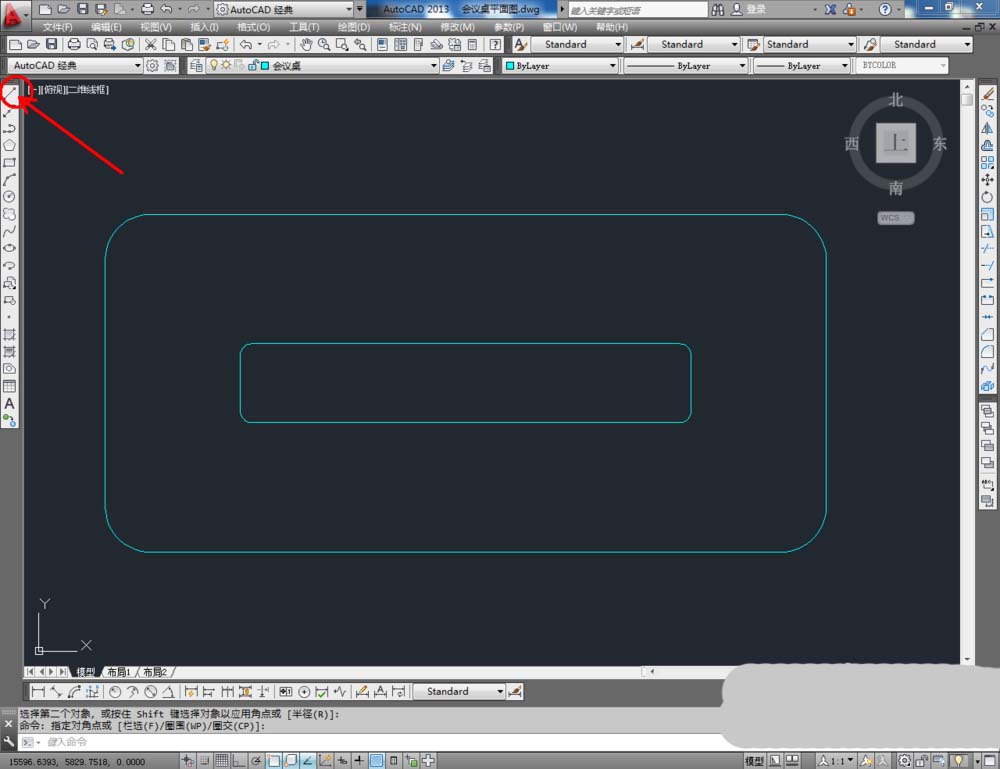

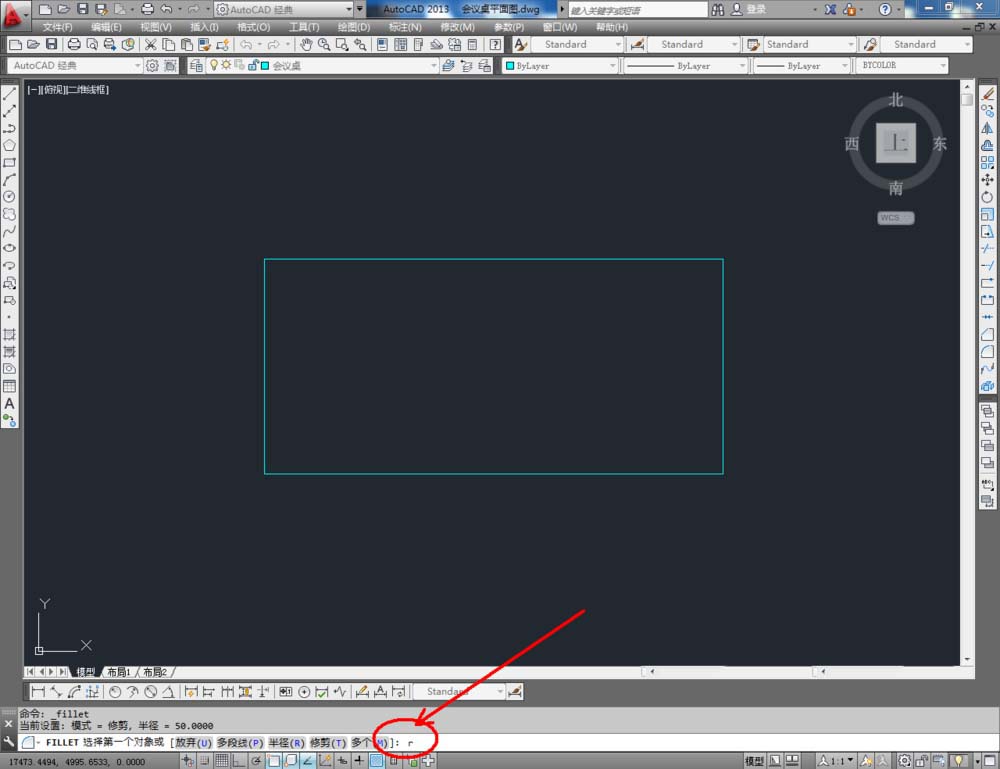

3、点击右边工作区中的【圆角】图标，在命令栏中输入：r并按下空格键，继续输入半径数值：200并按下空格键。鼠标依次点击矩形图案相邻的两条边线，完成圆角处理。同样的步骤，依次完成另外三个角的圆角处理（如图所示）；

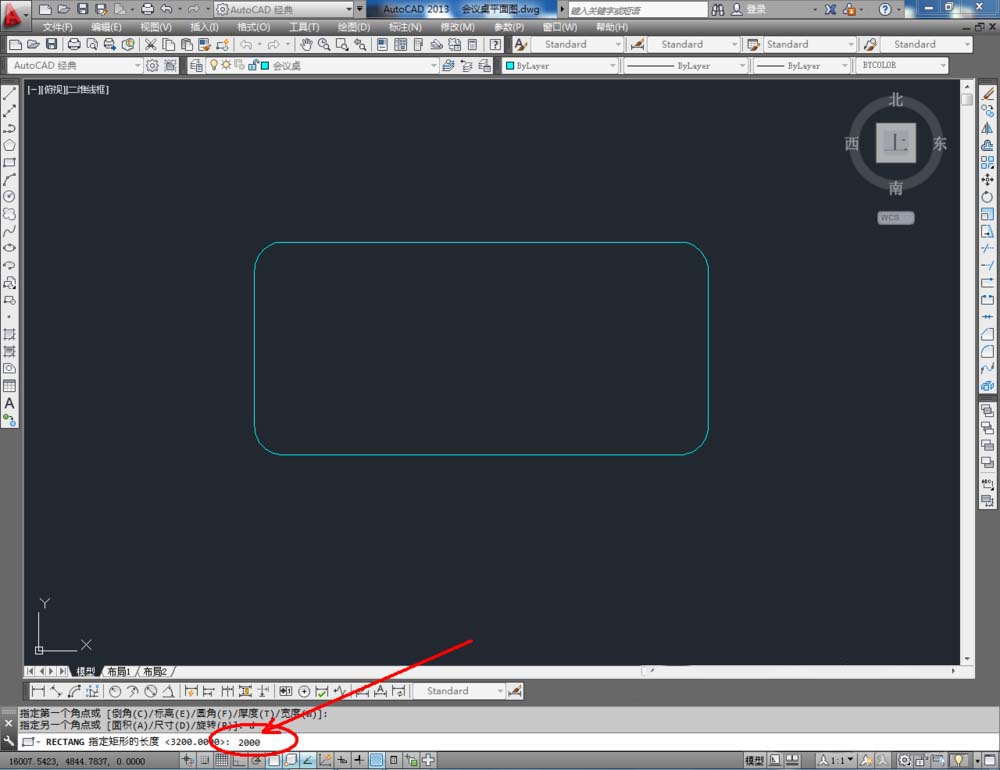

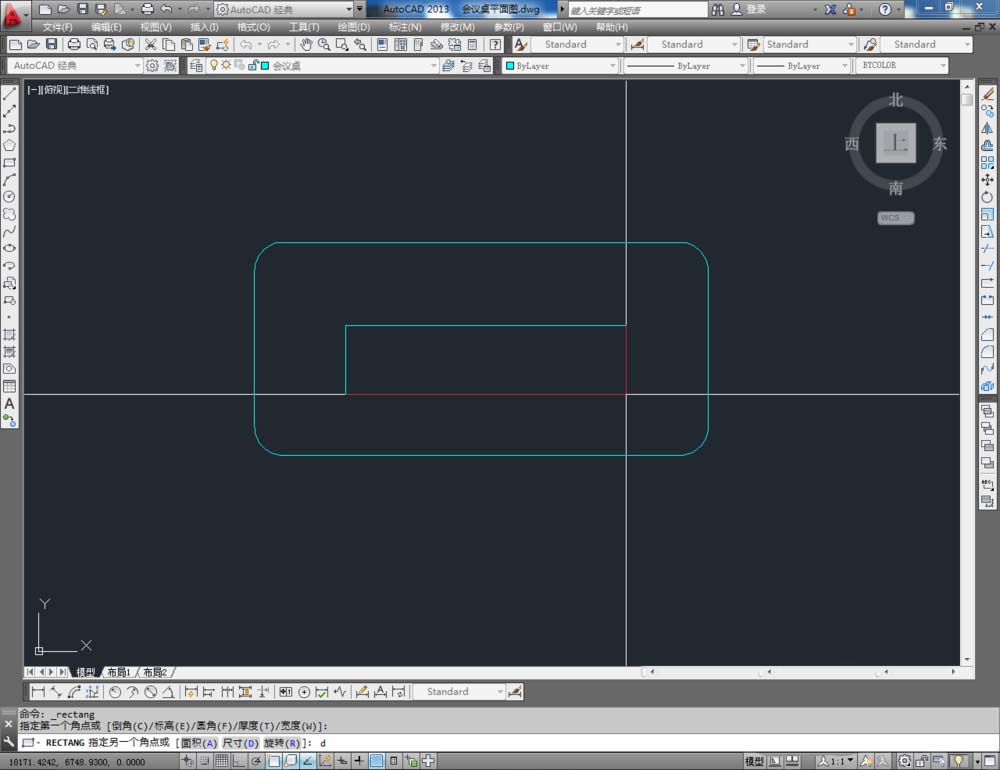

4、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：2000并按下空格键，继续输入宽度数值：350并按下空格键，完成矩形图案的绘制（如图所示）；

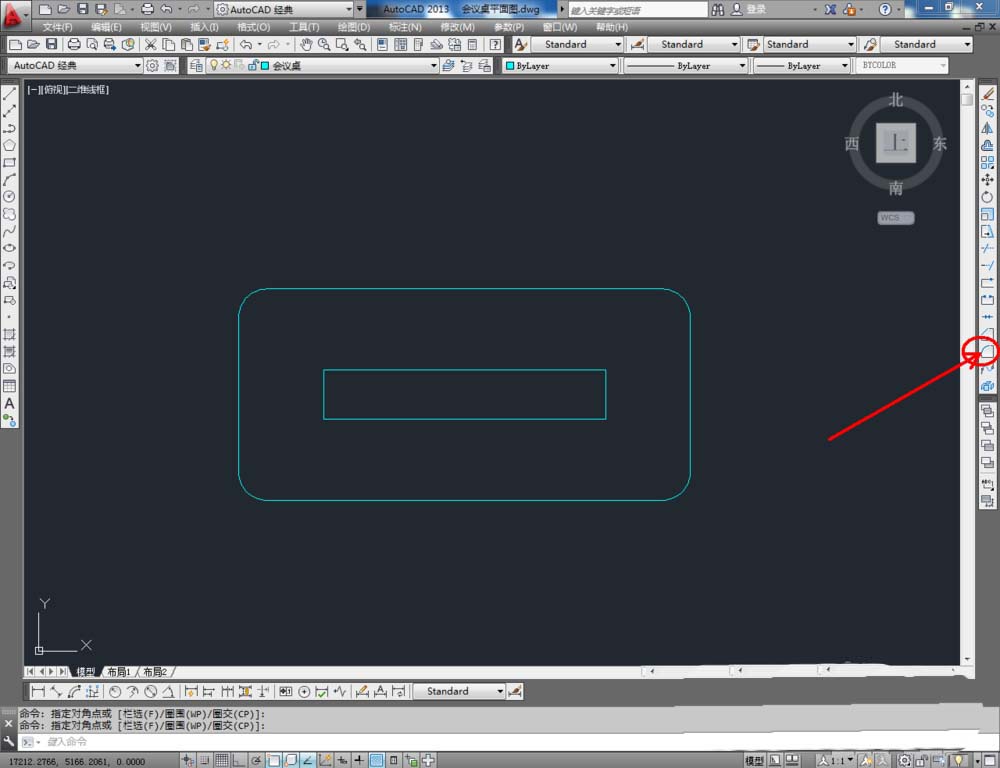

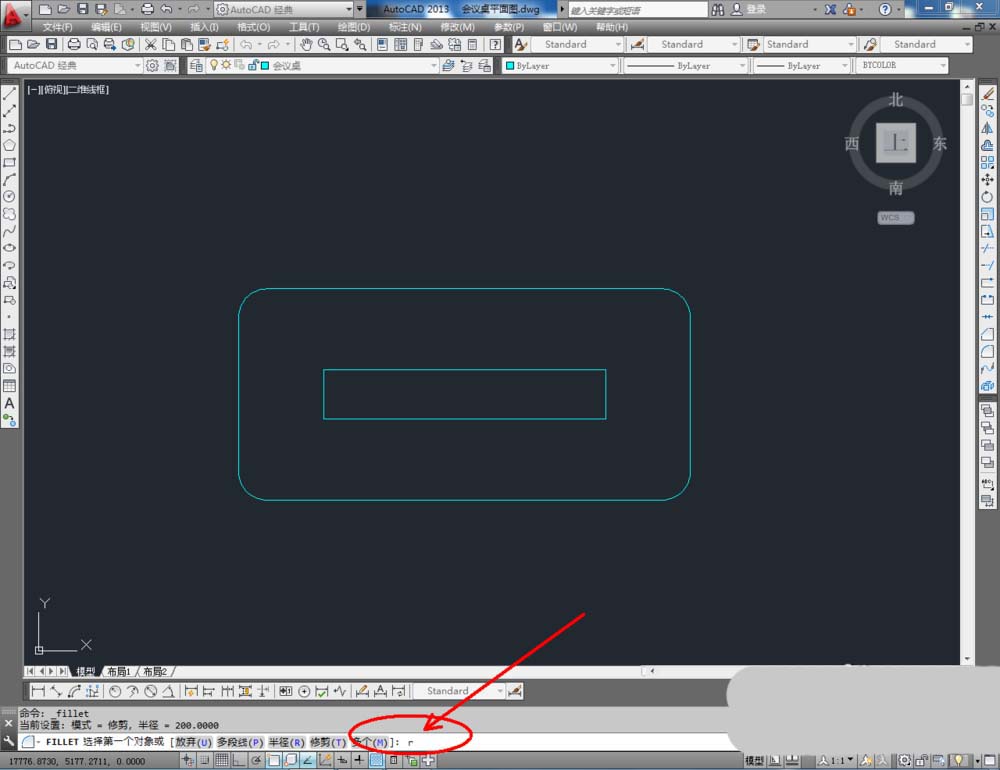

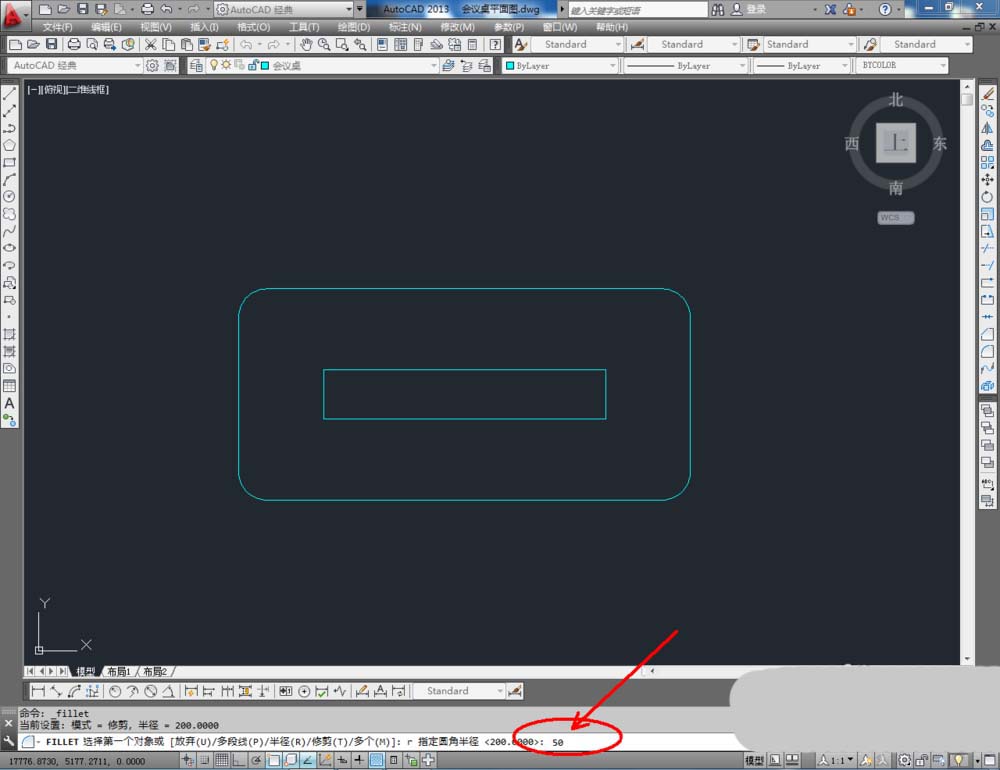

5、继续点击右边工作区中的【圆角】图标，在命令栏中输入：r并按下空格键，继续输入半径数值：50并按下空格键。鼠标依次点击矩形图案相邻的两条边线，完成圆角处理。同样的步骤，依次完成另外三个角的圆角处理（如图所示）；

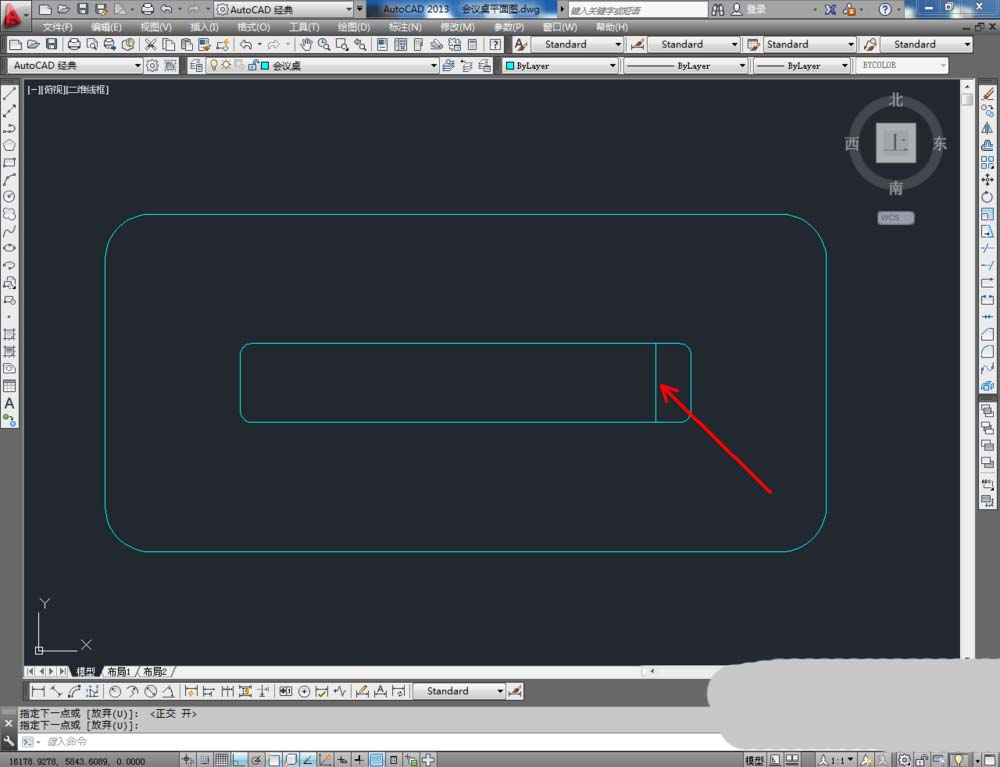

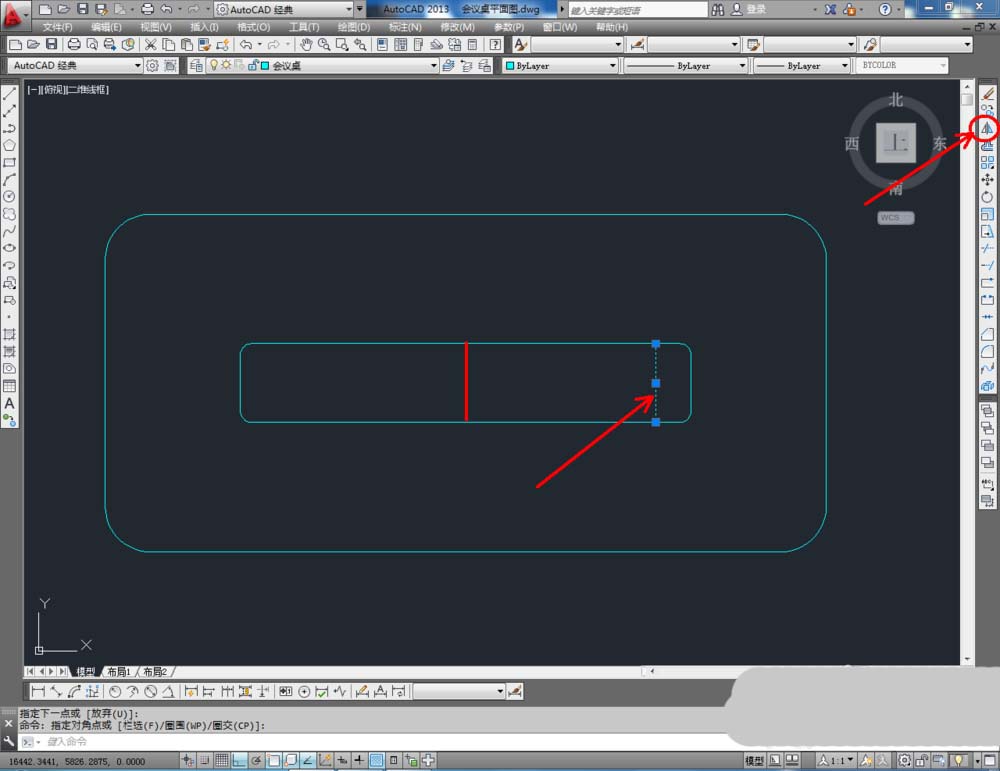

6、点击【直线工具】，完成会议桌图案细节部分的制作后，将制作好的会议椅图块导入进来。按图示对会议椅进行复制并调整好各图块的位置后，点击【镜像工具】图标对转椅图块进行镜像操作，这样我们的会议桌便全部制作完成。
