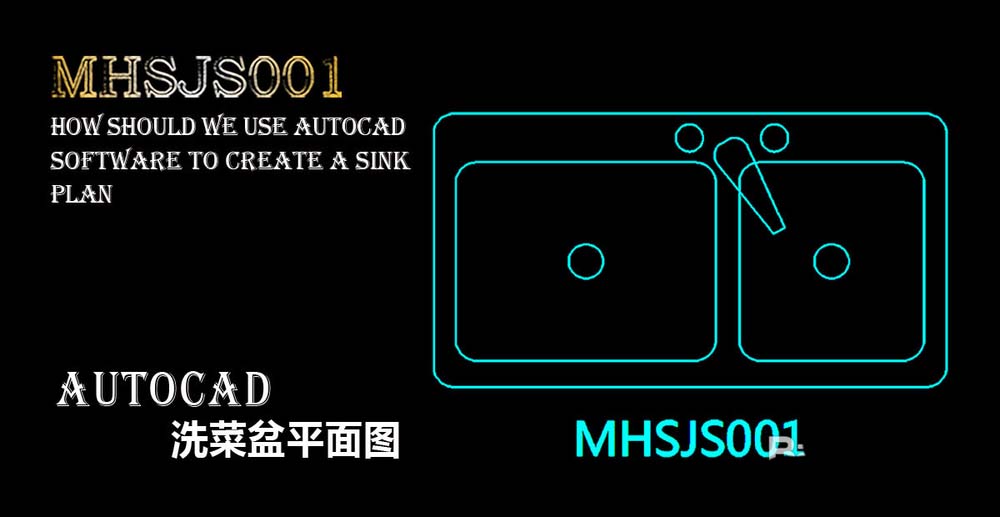

cad绘制住宅平面布置图的时候，特别是对厨房区域的绘制时，需要使用到洗菜盆图块该怎么绘制洗菜盆平面图呢？下面我们就来看看详细的教程。

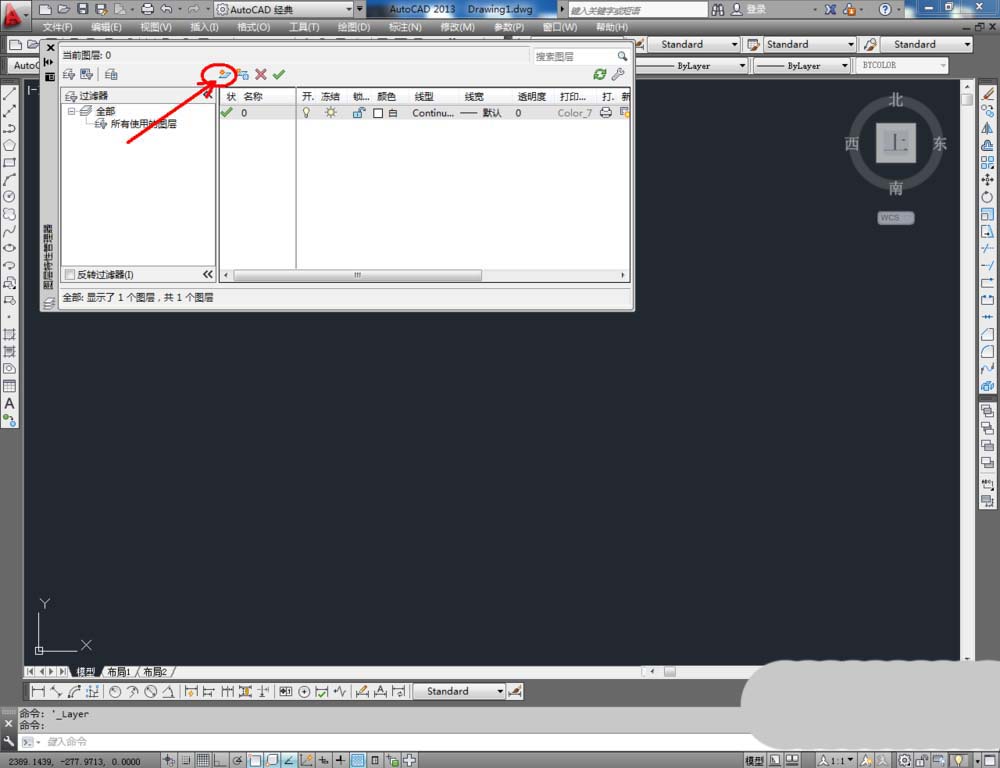

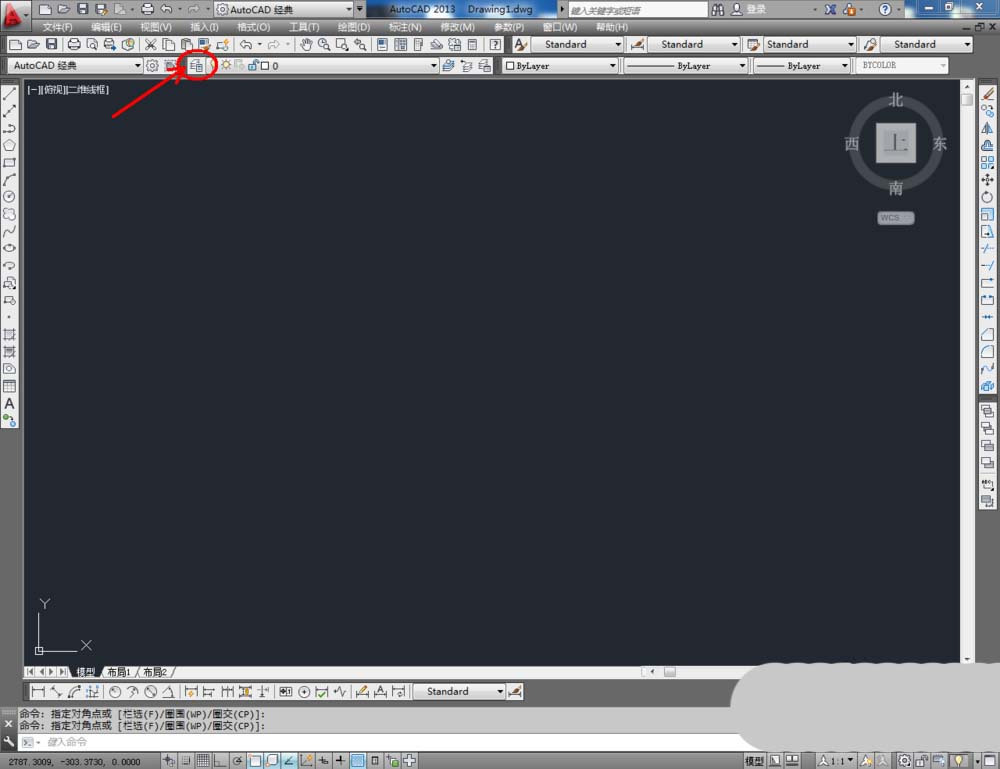

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：洗菜盆。点击色块，按图示设置一个图层颜色，完成洗菜盆图层的设置（如图所示）；

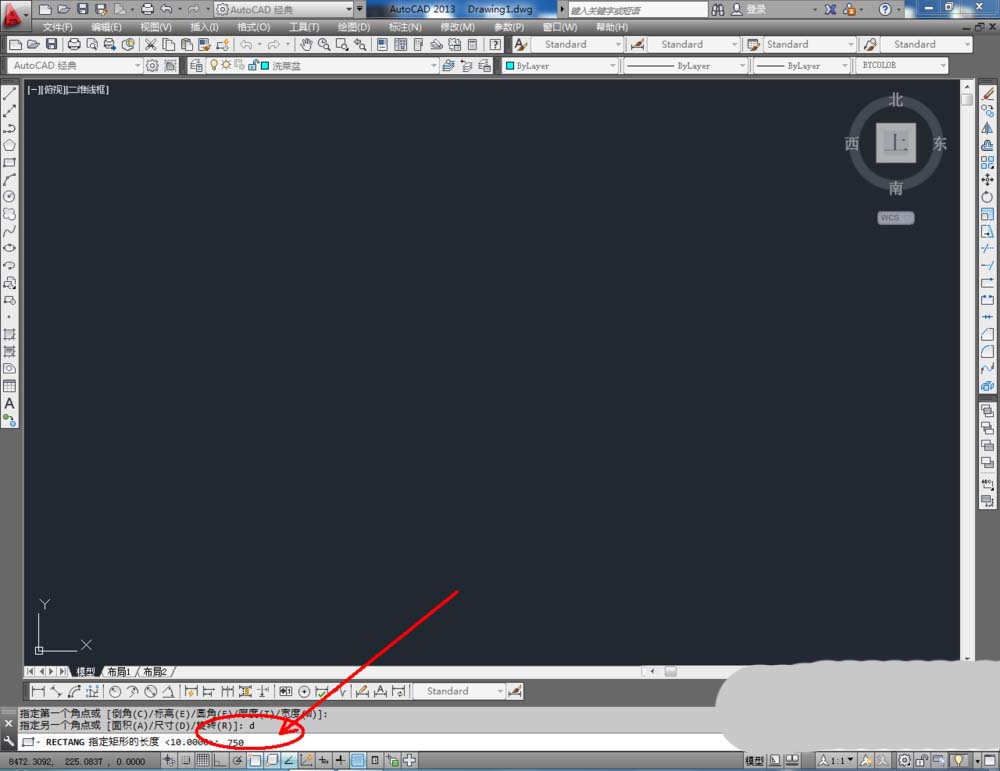

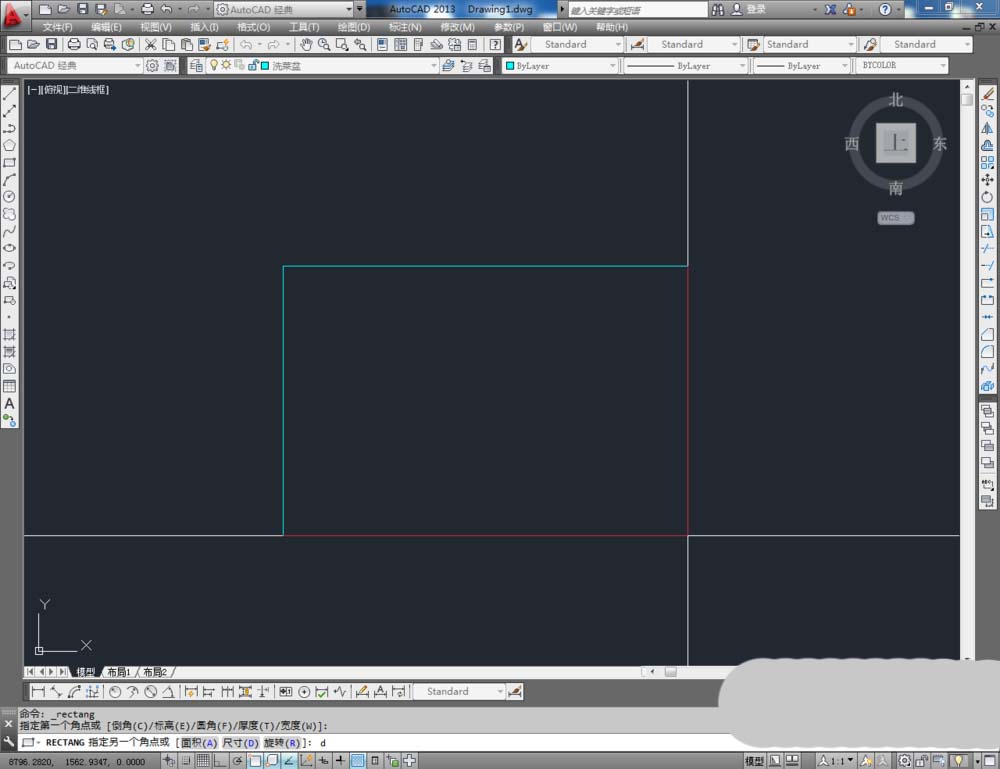

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：750并按下空格键，继续输入宽度数值：400并按下空格键，完成矩形图案的绘制（如图所示）；

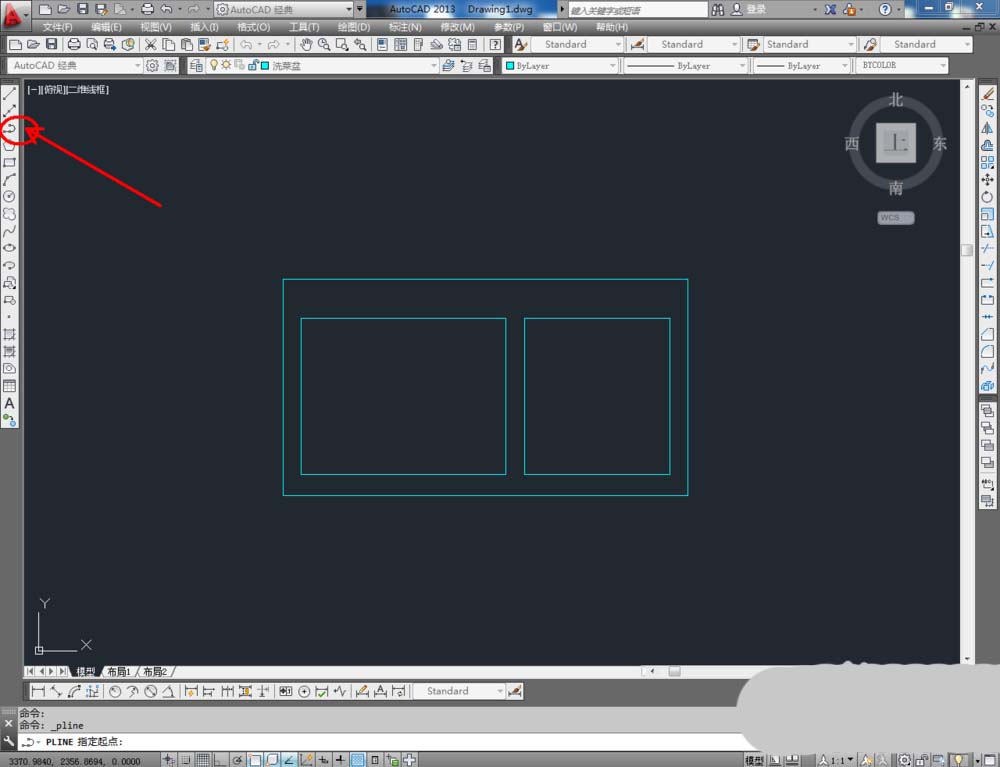

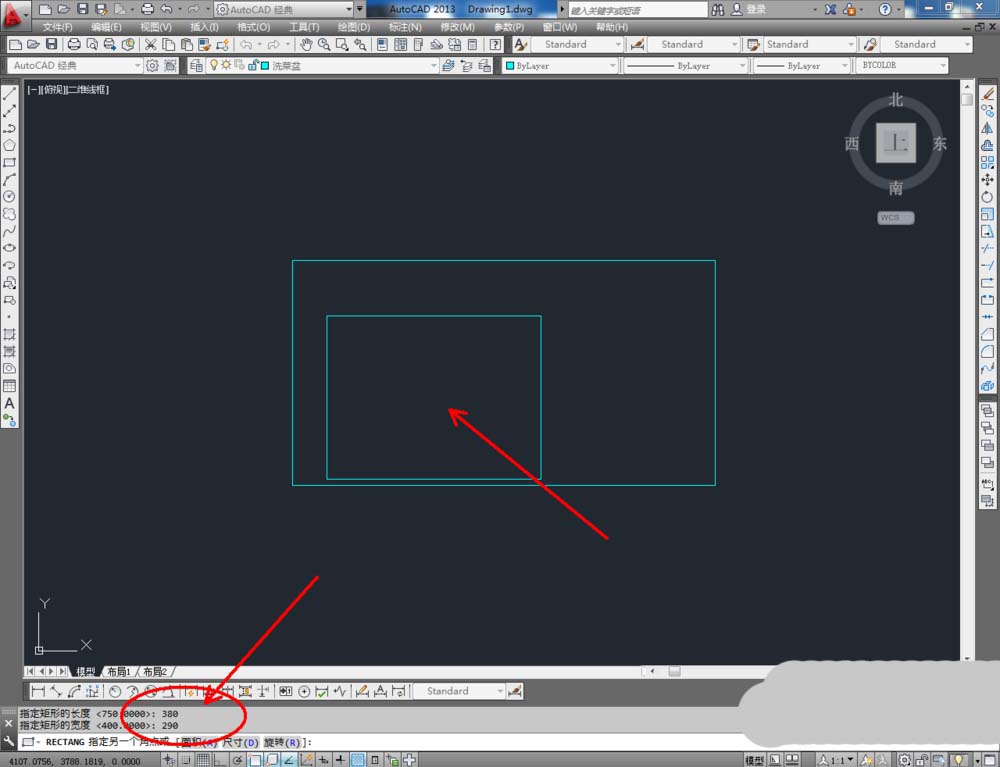

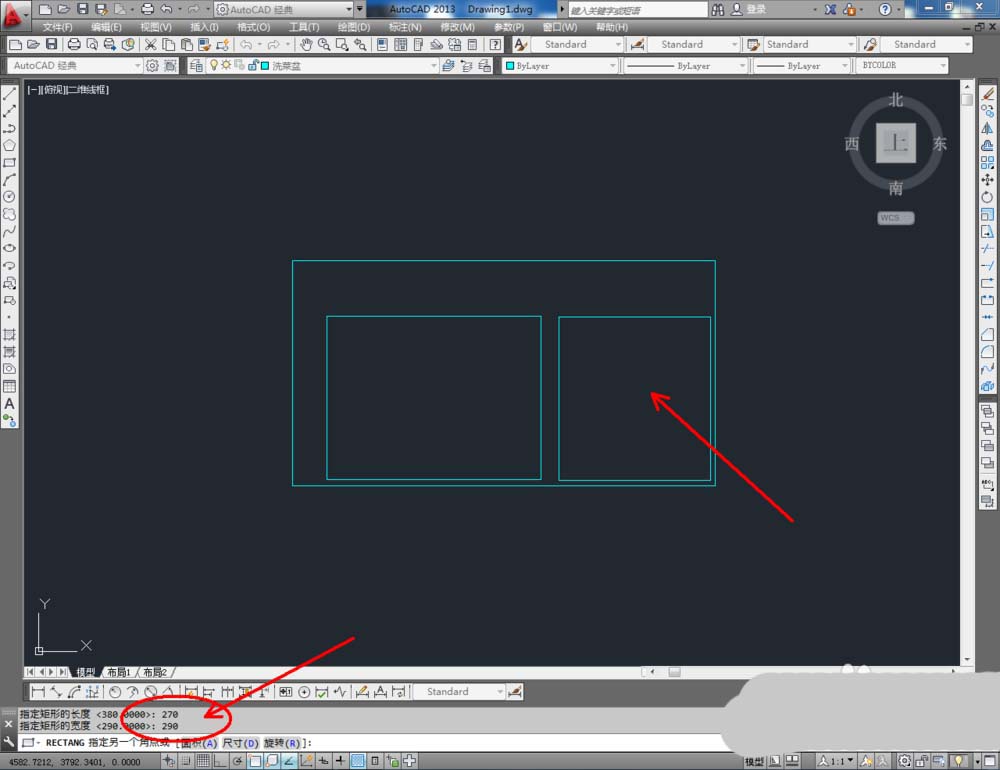

3、按照上述操作，继续完成380*290mm和270*290mm两个矩形图案的绘制。完成后，按图示调整好三个矩形方框之间的位置（如图所示）；

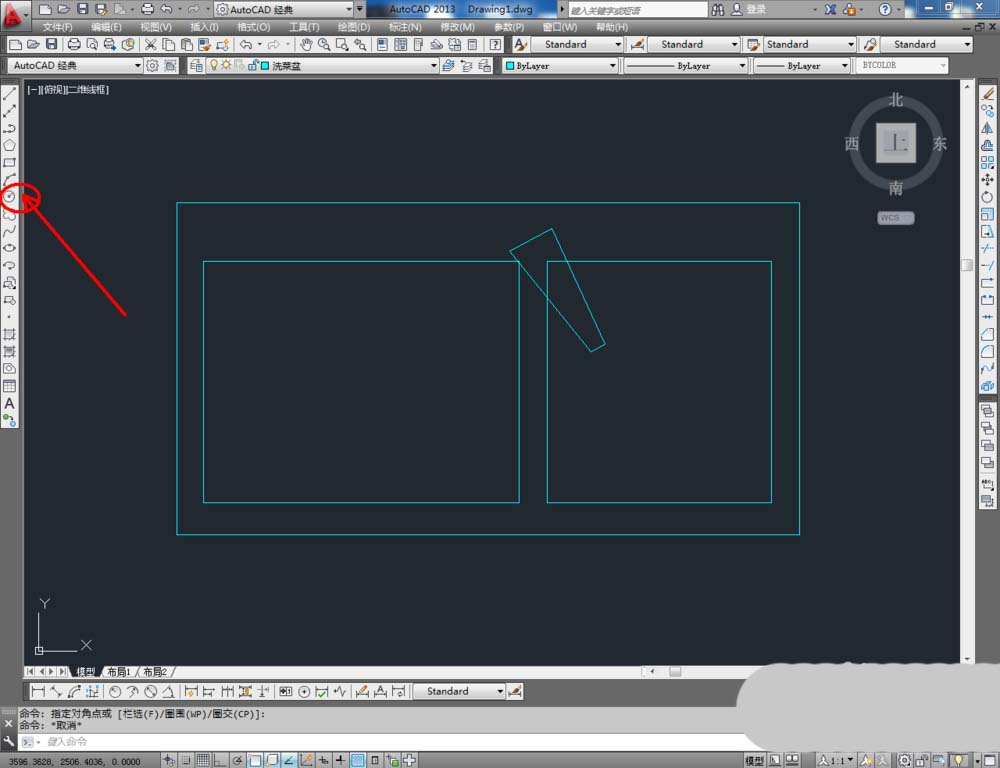

4、点击【多段线工具】，按图示在作图区域绘制一个多段线图案。点击【圆】工具，在命令栏中输入分别输入：20和25，完成两个圆图案的制作并进行移动复制（如图所示）；

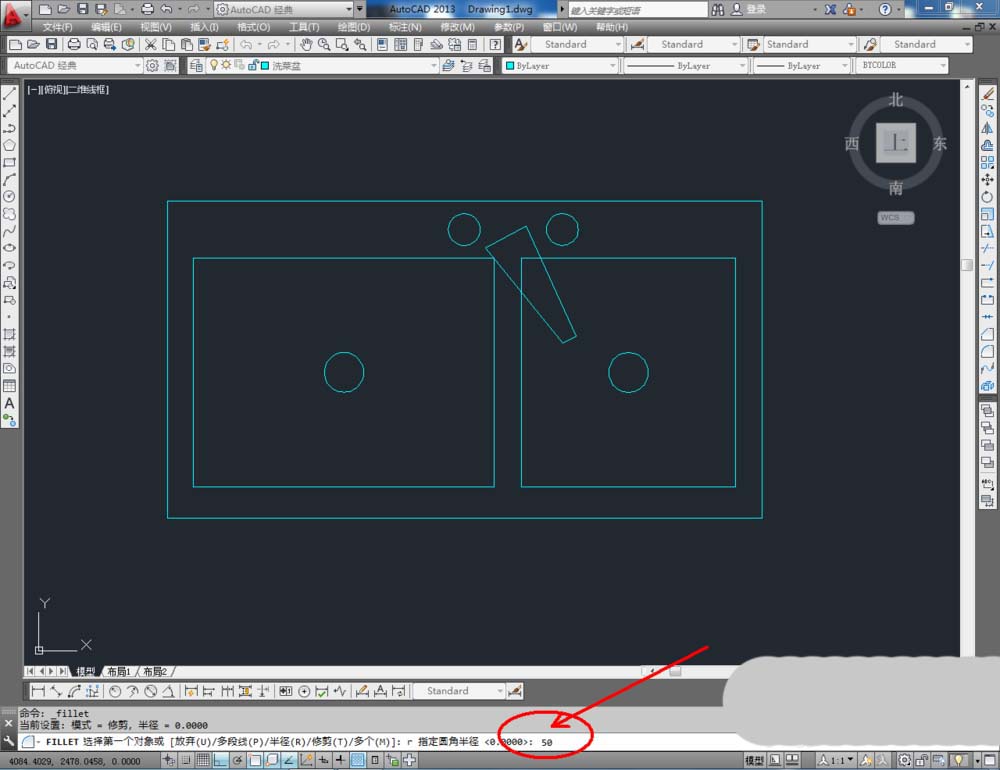

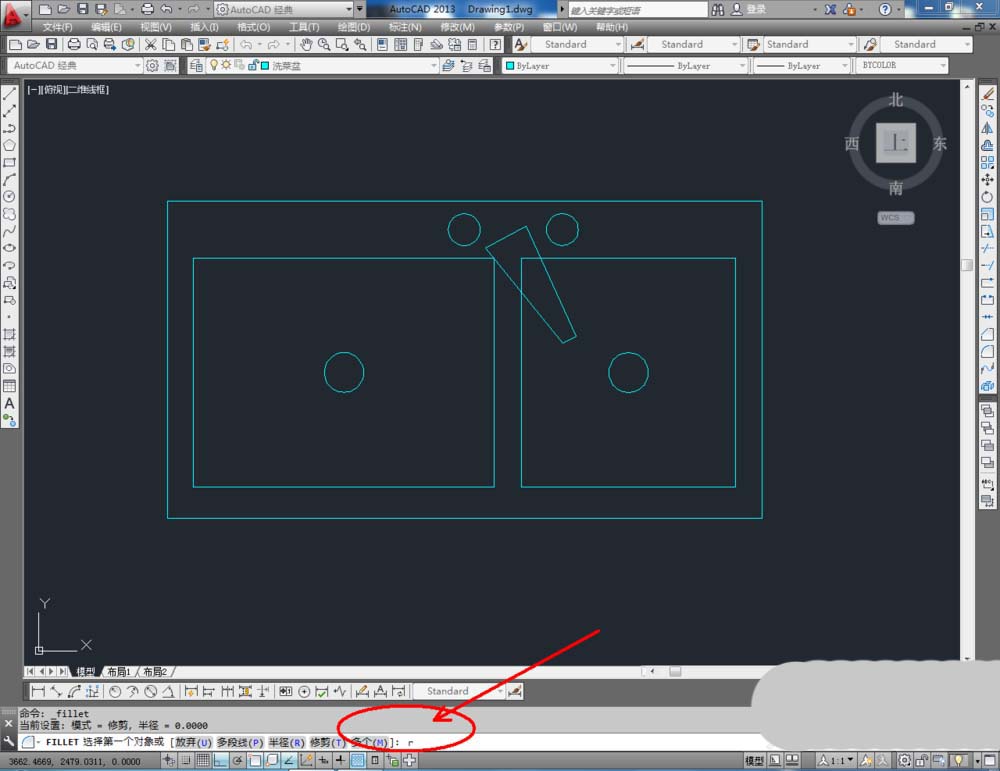

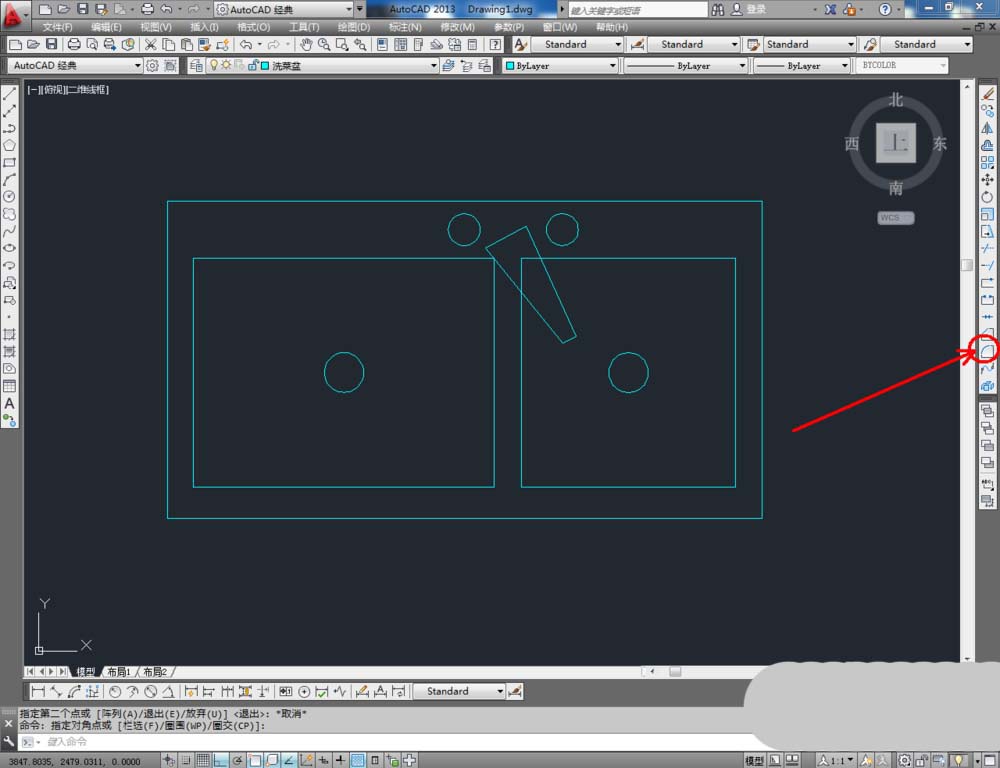

5、点击右边工作区中的【圆角】图标，在命令栏中输入：r并按下空格键，继续输入半径数值：30并按下空格键。鼠标依次点击矩形图案相邻的两条边线，完成圆角处理。同样的步骤，依次完成图示另外几个角的圆角处理。到这里，我们的洗手盆平面图便全部制作完成。
以上就是洗菜盆cad平面图画法，希望大家喜欢，请继续关注脚本之家。
