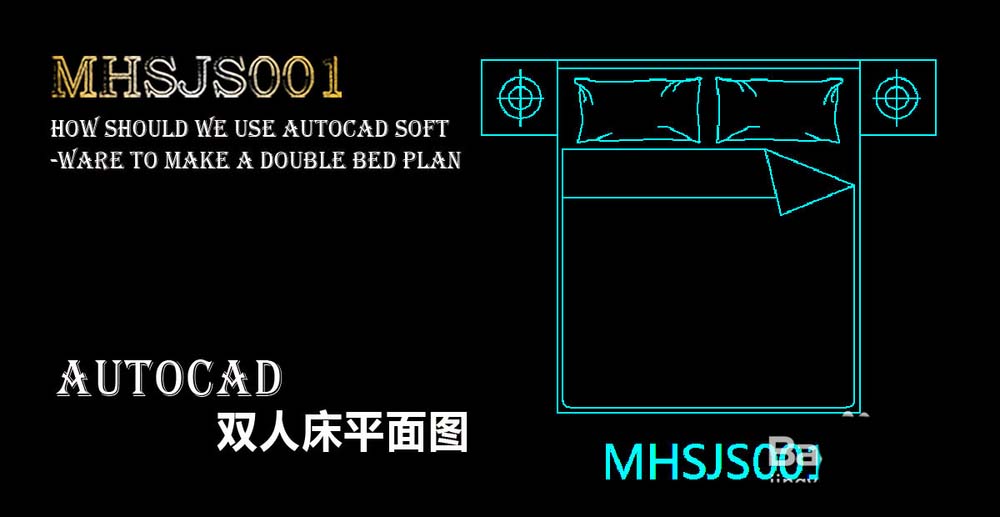

我是需要双人床，该怎么绘制双人床平面图嗯？下面我们就来看看详细的教程。

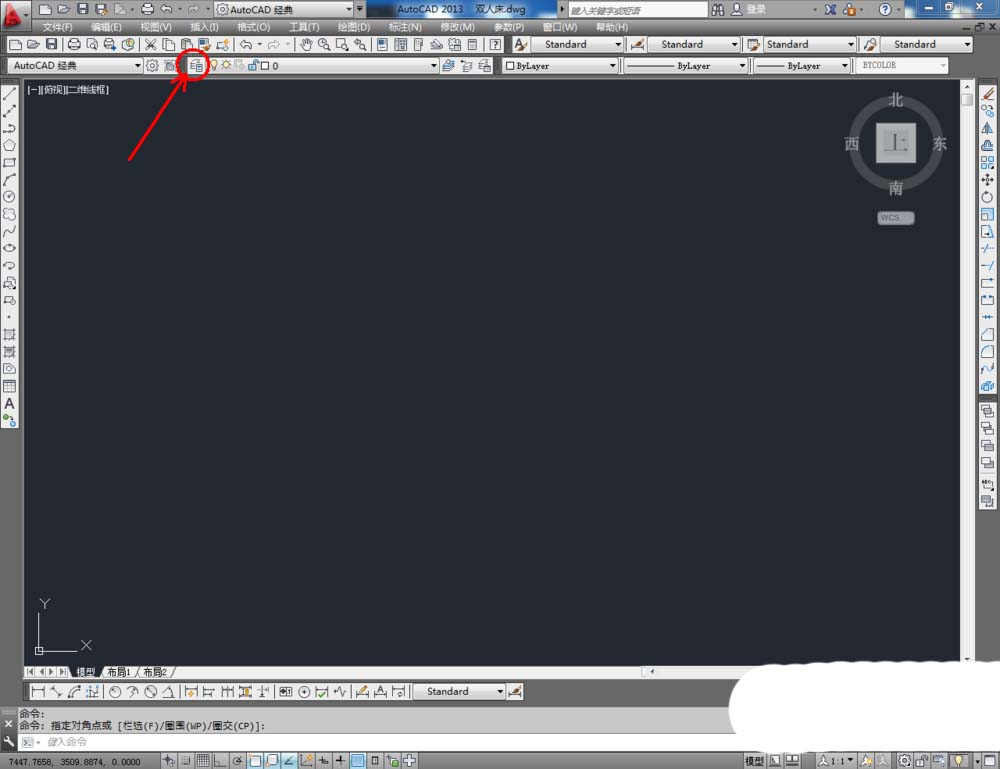

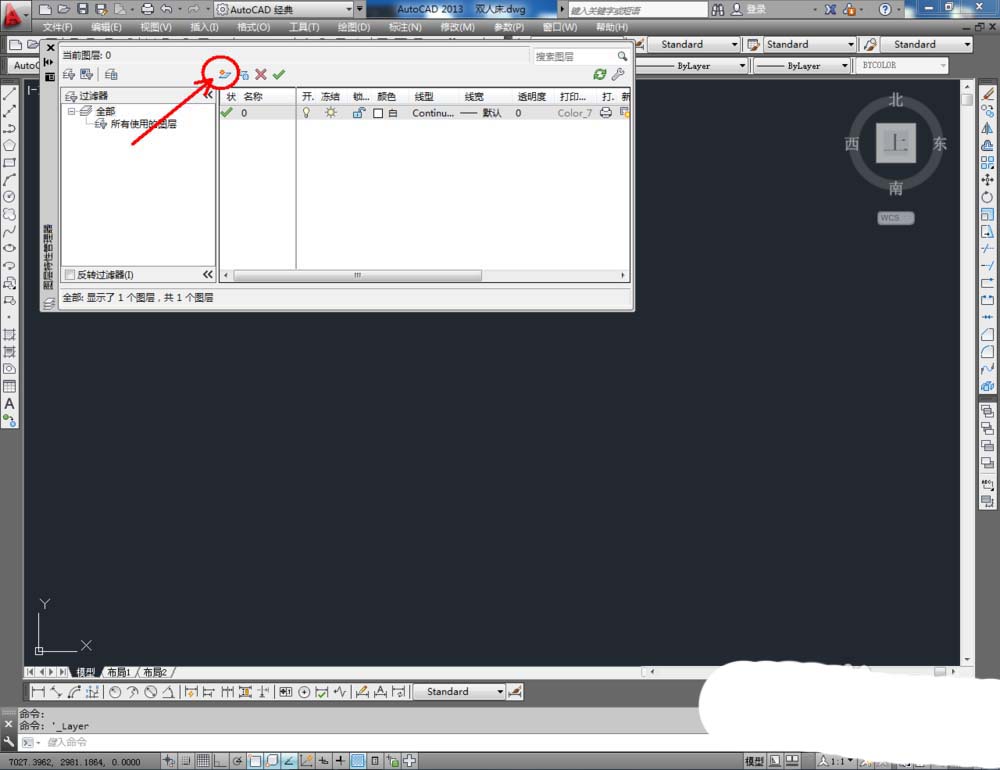

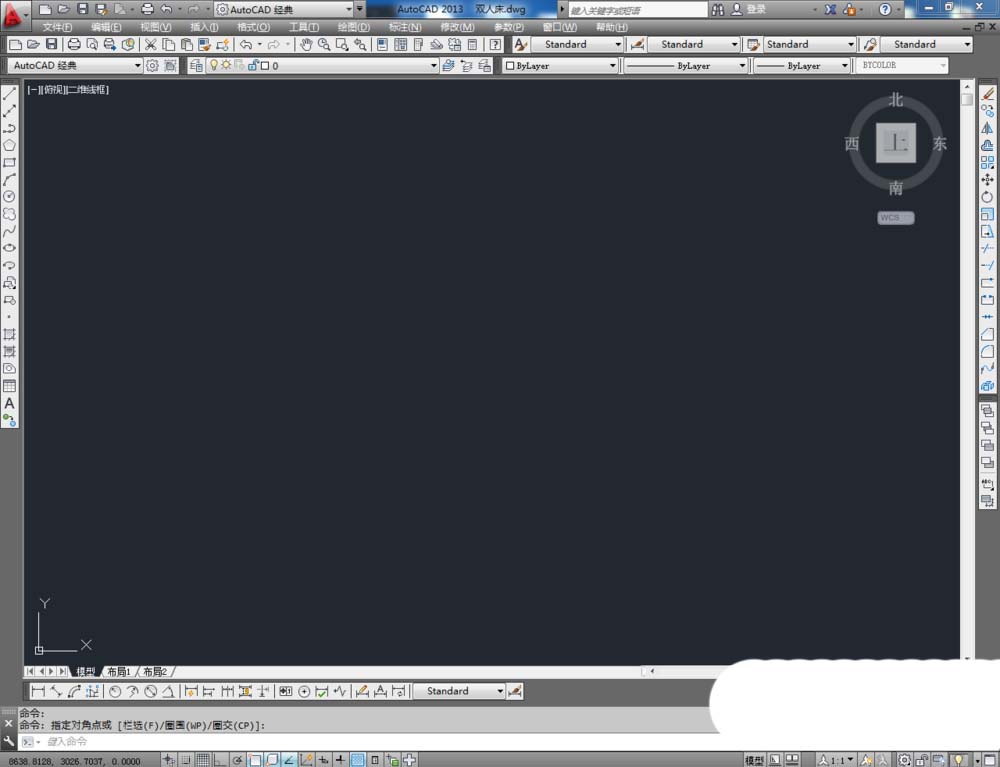

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：双人床。点击色块，按图示设置一个图层颜色，完成双人床图层的设置（如图所示）；

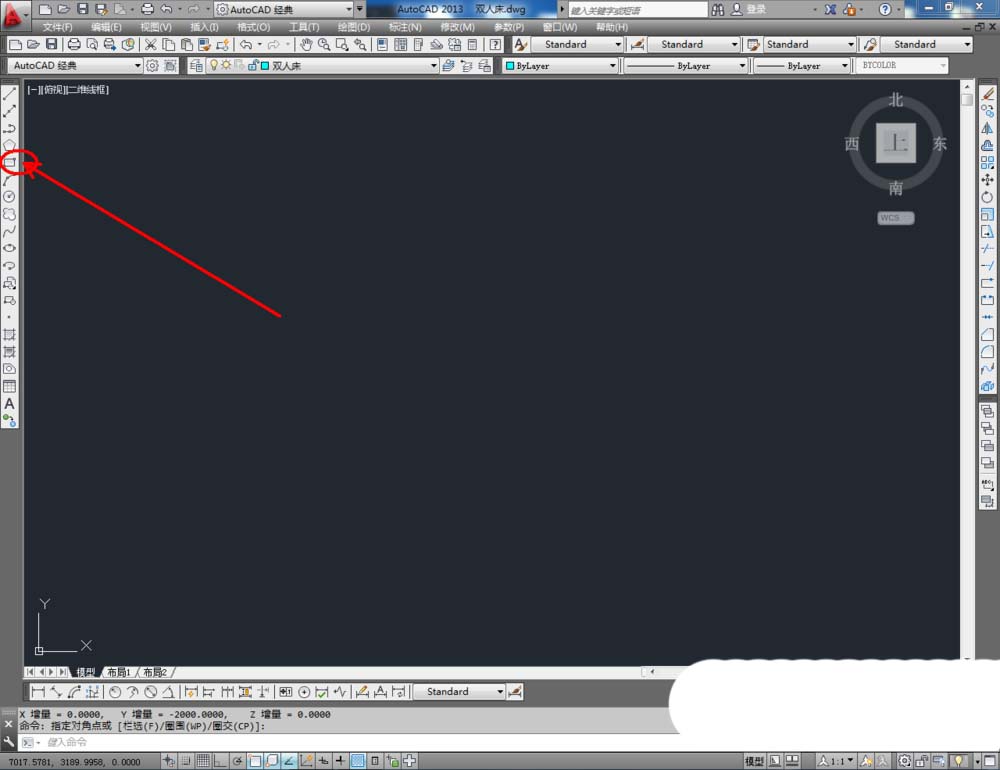

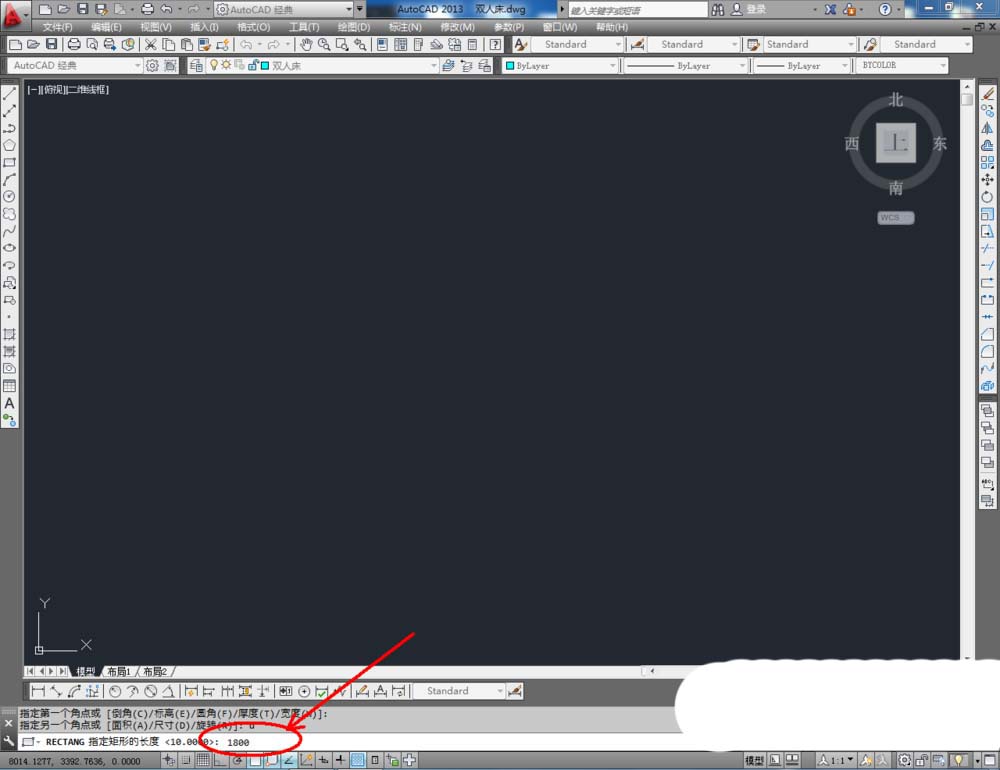

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：1800并按下空格键，继续输入宽度数值：210 0并按下空格键，完成矩形图案的绘制（如图所示）；

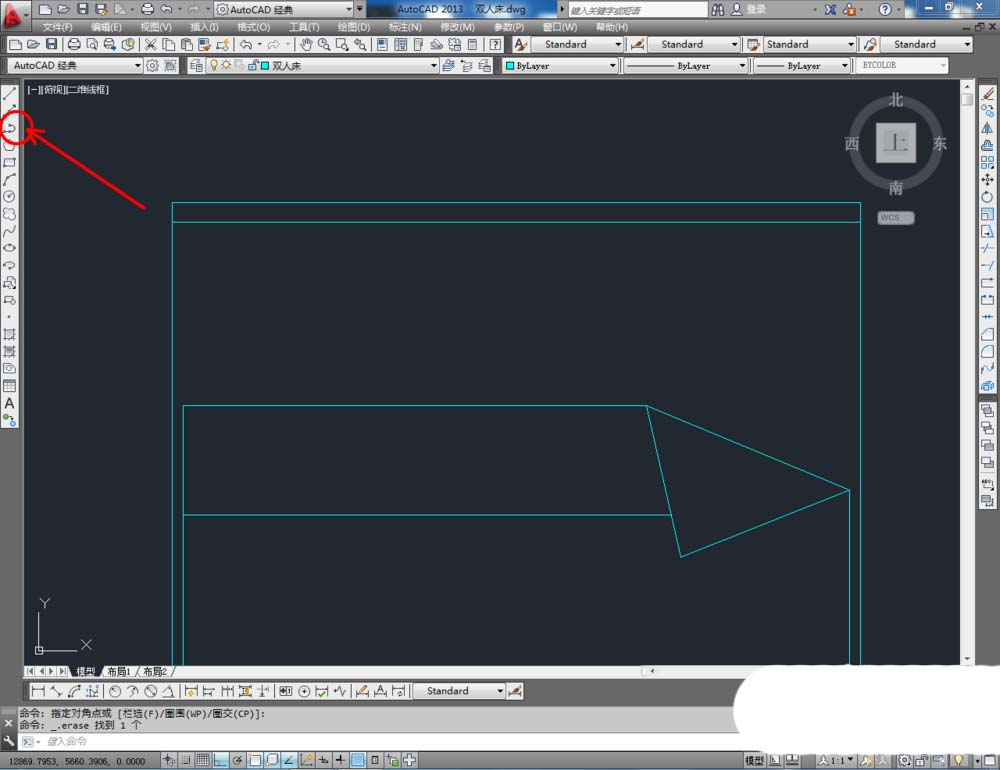

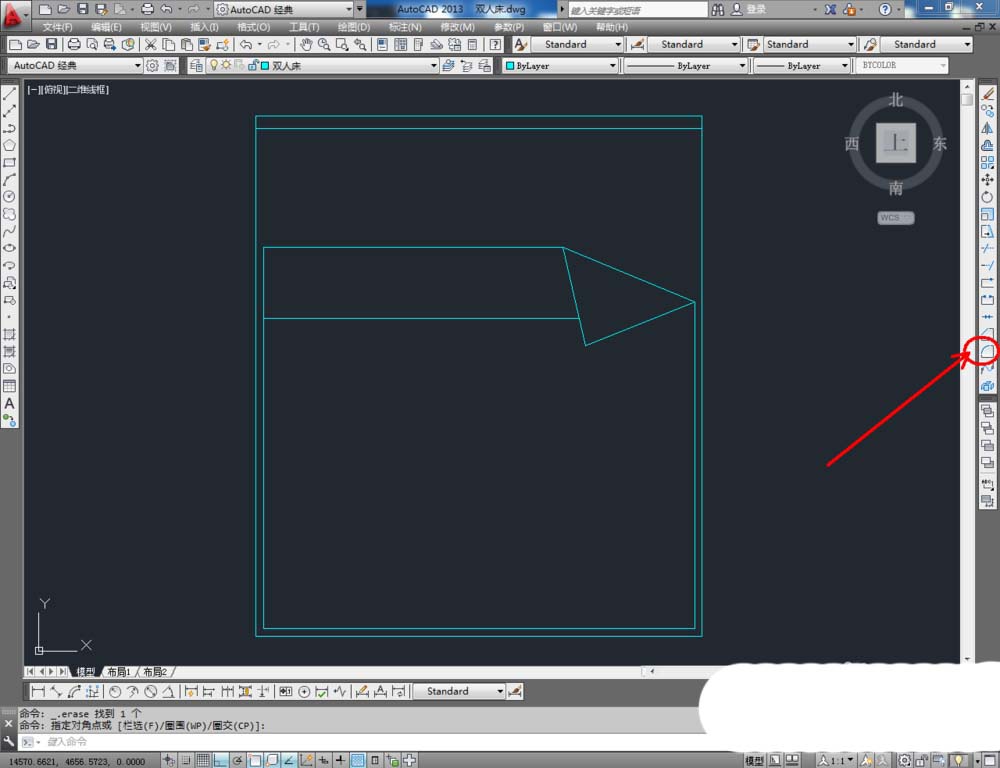

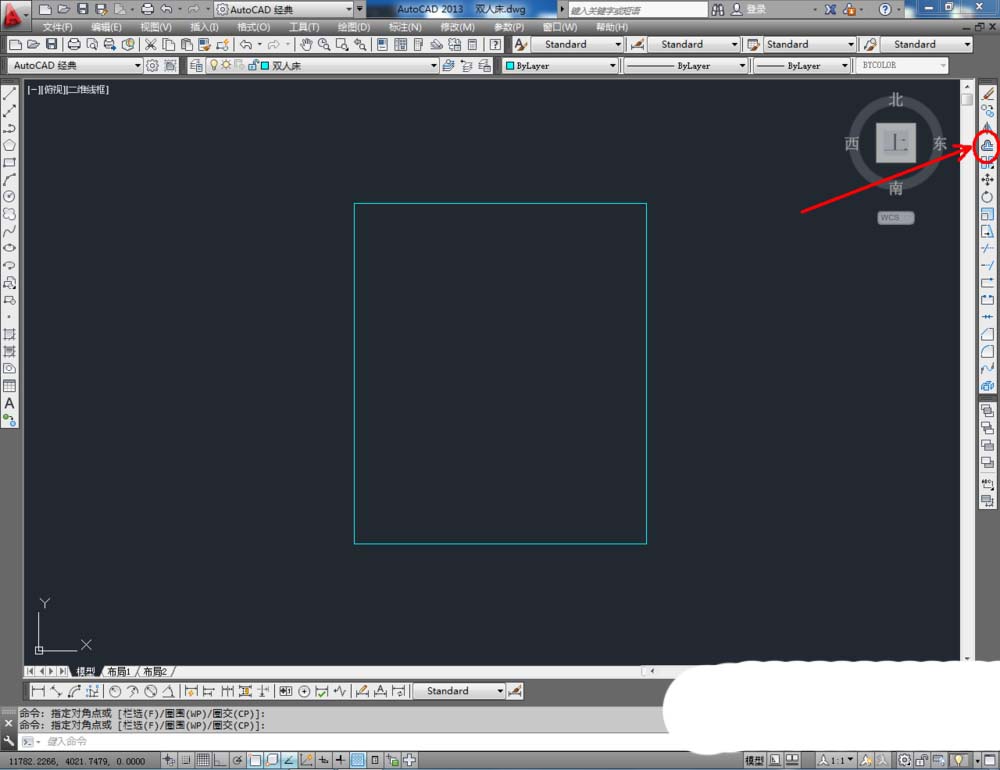

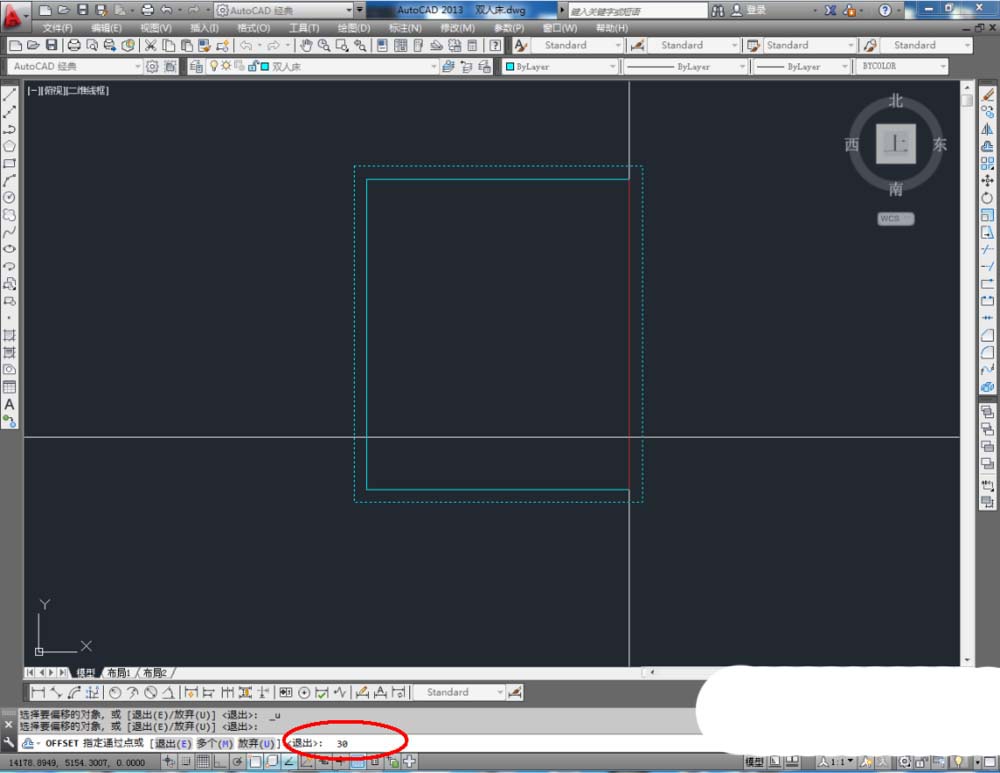

3、点击右边工具栏中的【偏移工具】，在命令栏输入数值：30，对矩形图案进行向内偏移。完成后，点击【延伸工具】，按图示对图案进行500mm的延伸操作。点击【直线工具】按图示进行线段补充绘制（如图所示）；

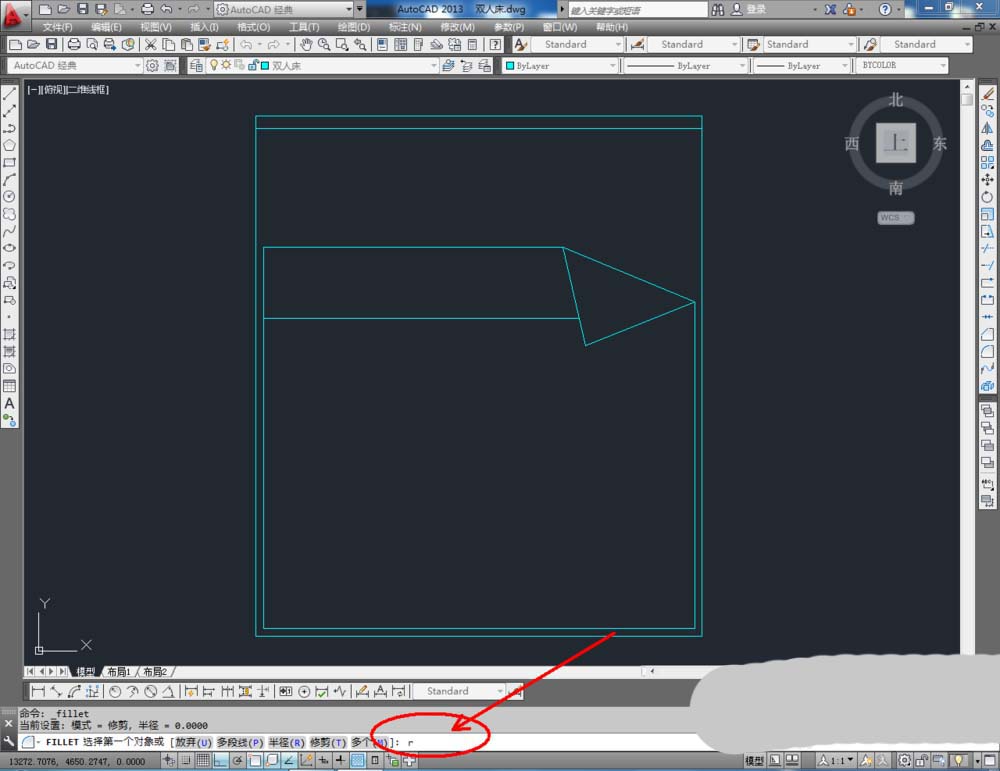

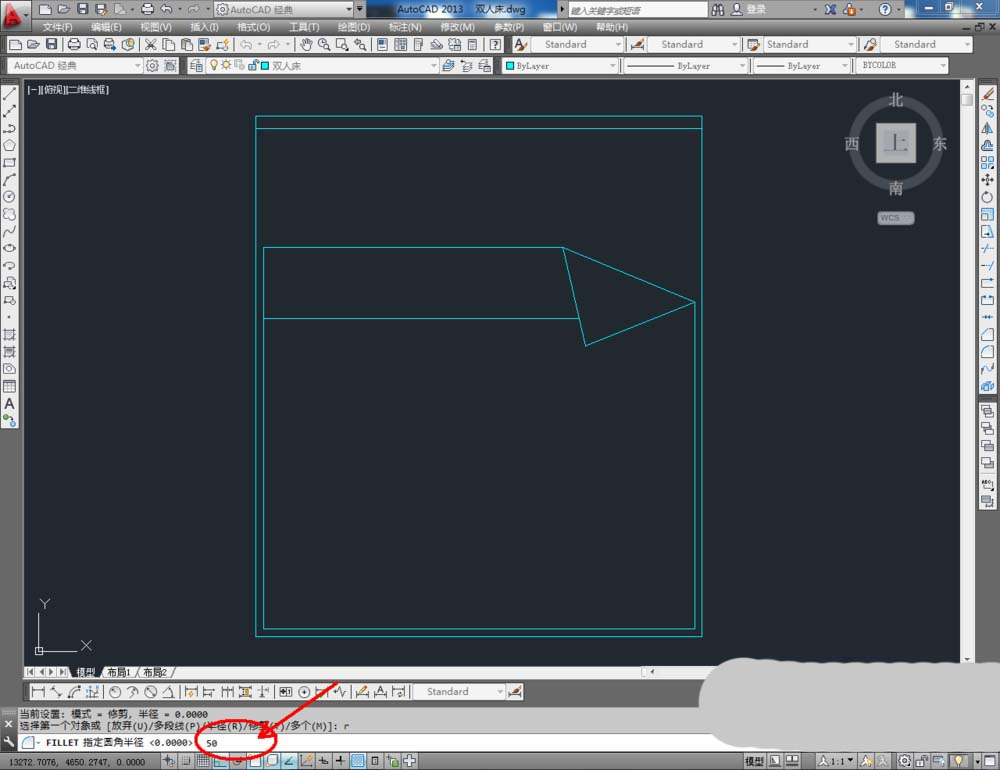

4、点击右边工具栏中的【圆角工具】，在命令栏中输入：r并按下空格键，继续如何数值：50并按下空格键确定，鼠标按图示拾取图案上相邻的两条线段进行圆角处理。同样的步骤，完成另外一边台角的圆角处理（如图所示）；

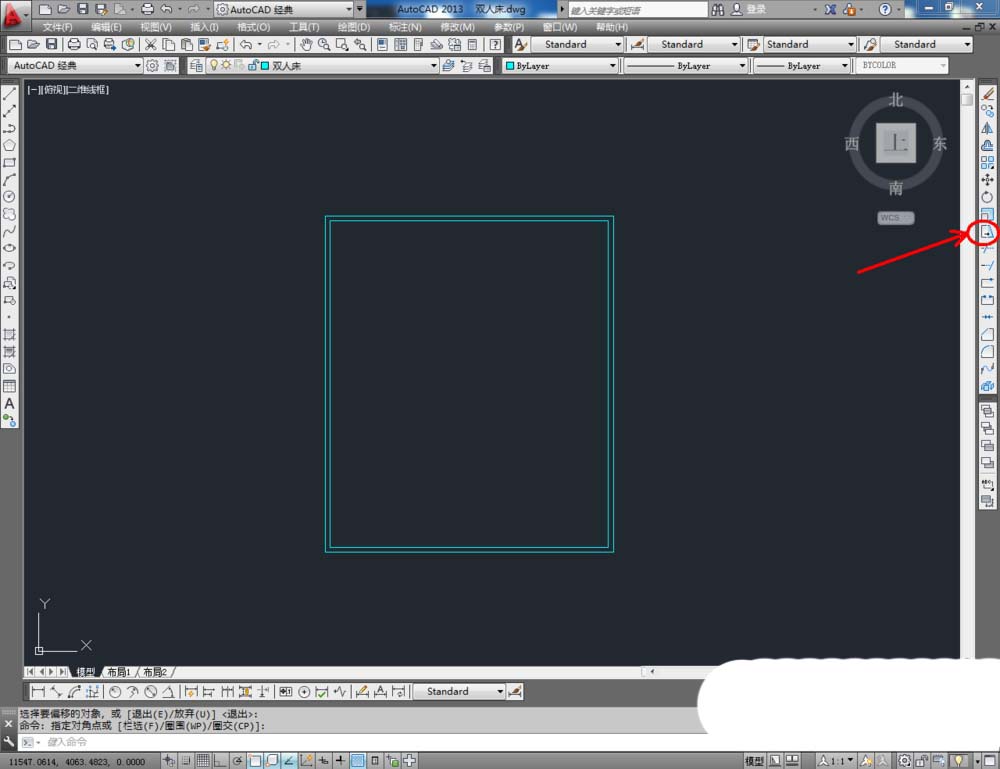

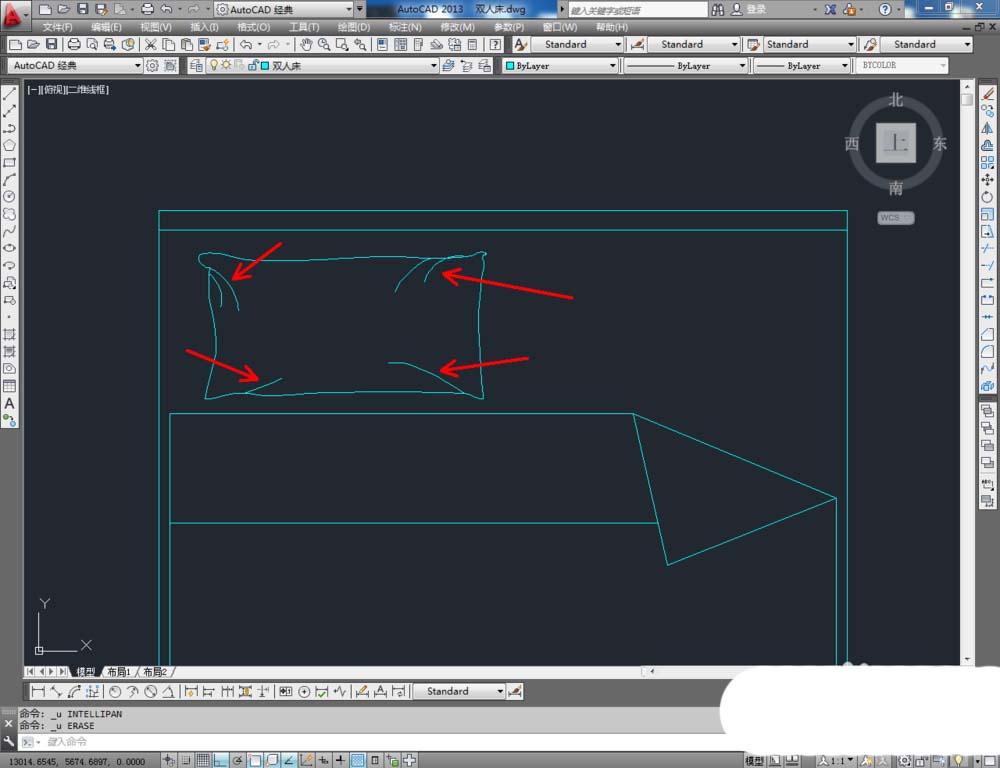

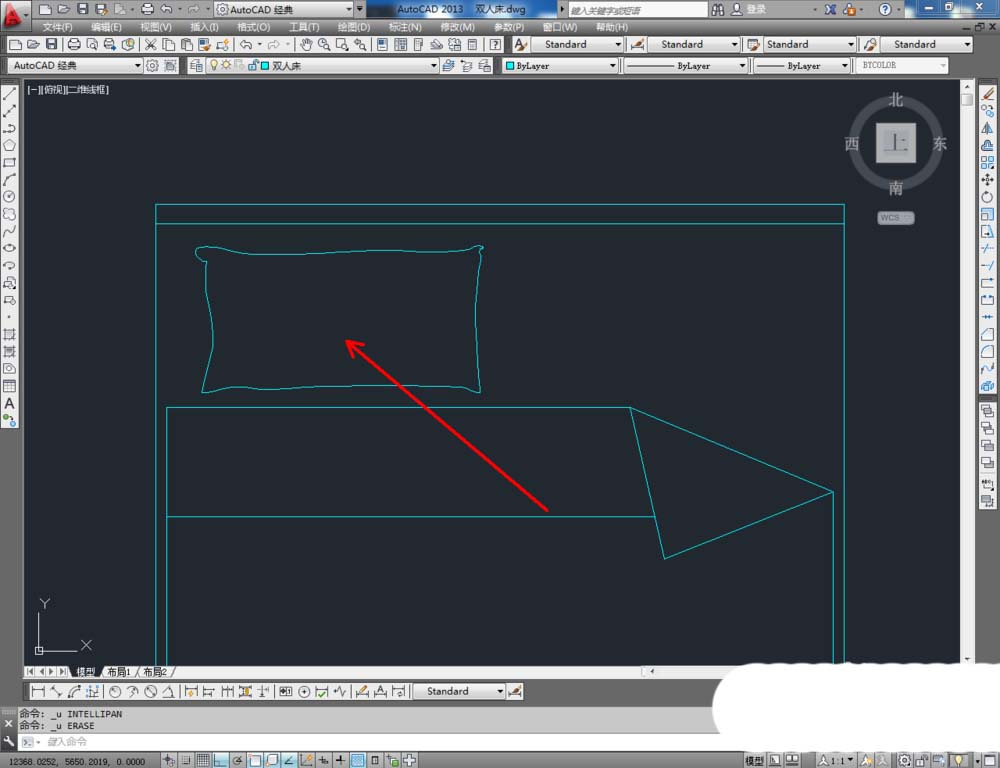

5、点击【多段线工具】，按图示绘制出几组多段线组成枕头图案。完成后，点击【镜像工具】对枕头图案进行镜像复制，完成整个双人床图案的制作（如图所示）；

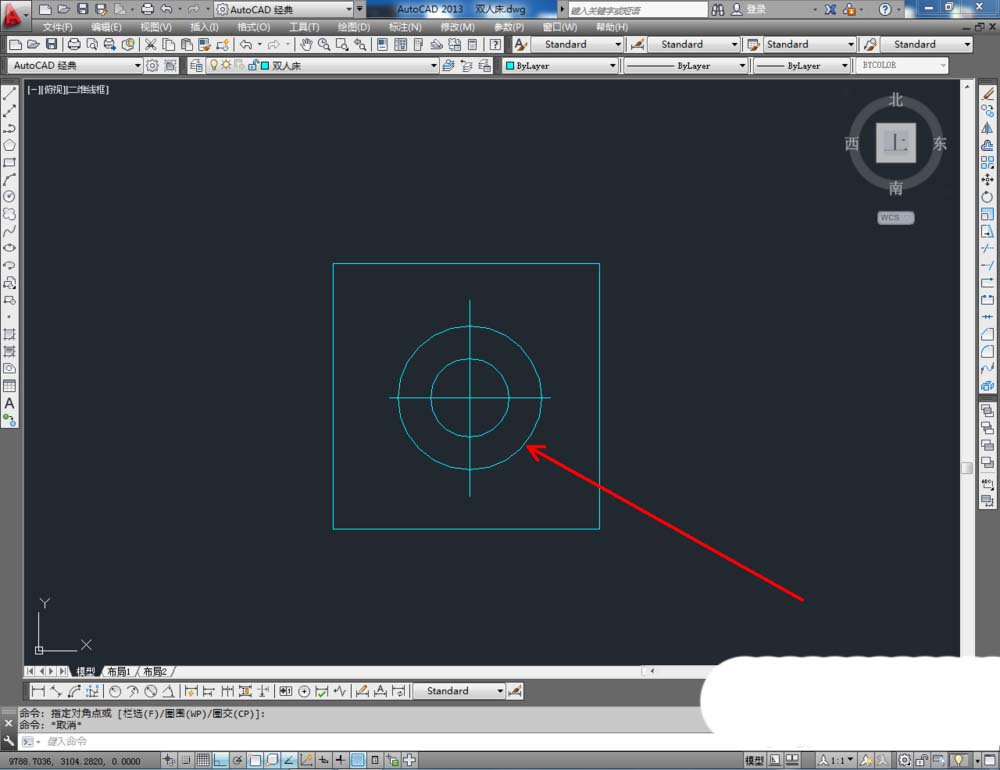

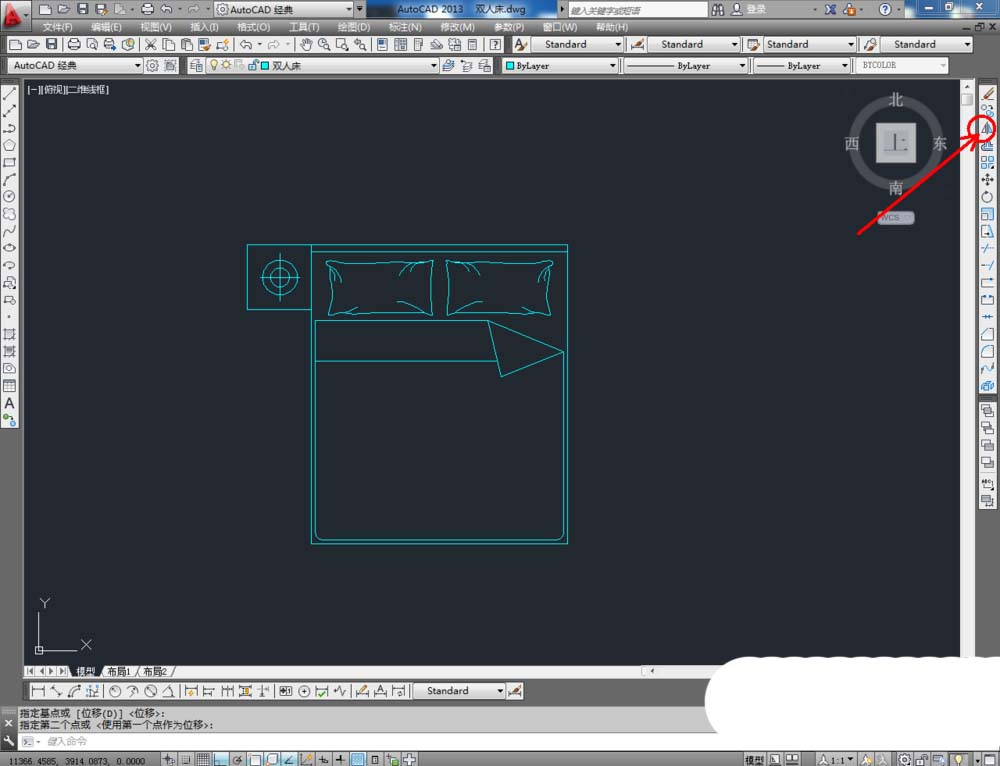

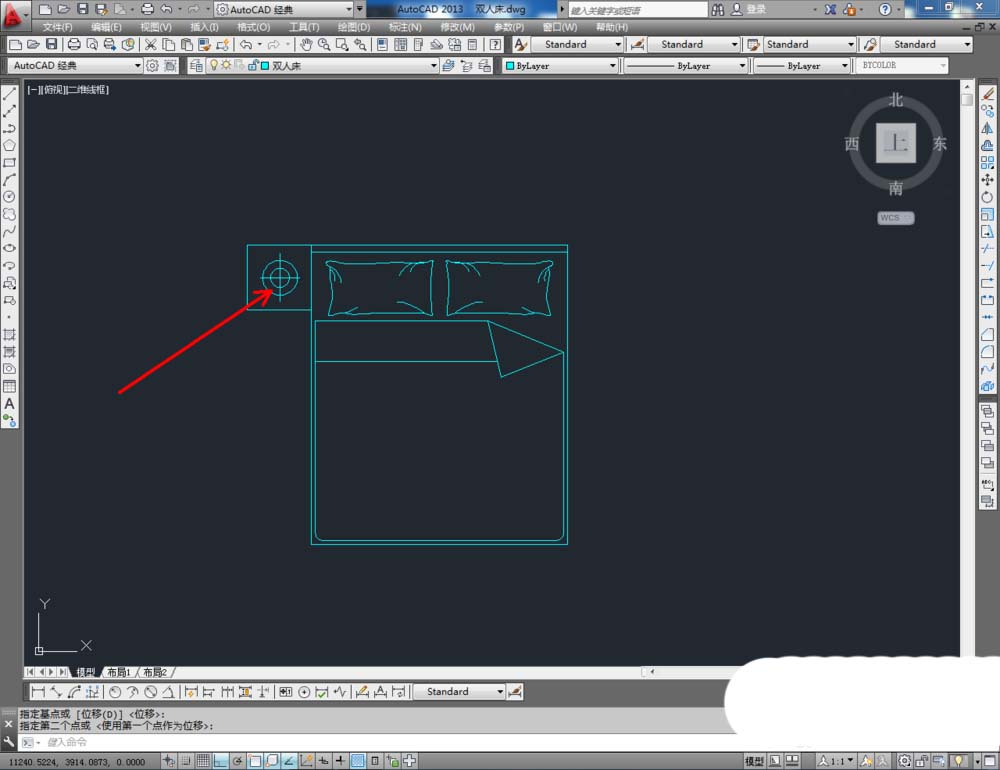

6、将我们制作好的床头柜平面图块导入到文件中，并按图示调整好床头柜与床的位置关系。选中床头柜，点击【镜像工具】进行镜像复制。到这里，我们整个双人床平面图便全部制作完成。
