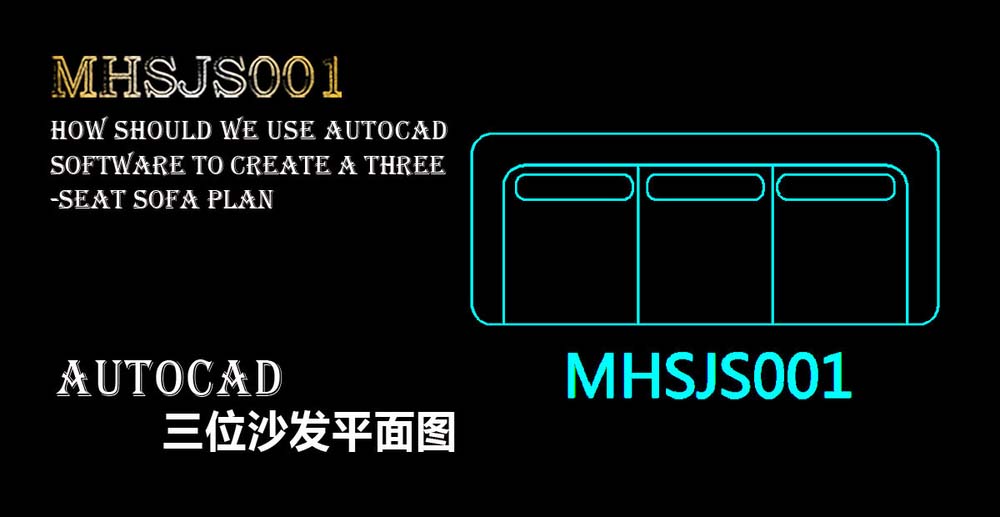

cad设计房屋装修图的时候，需要对房间进行布置，该怎么给客厅添加三人沙发的平面图呢？下面我们就来看看详细的教程。

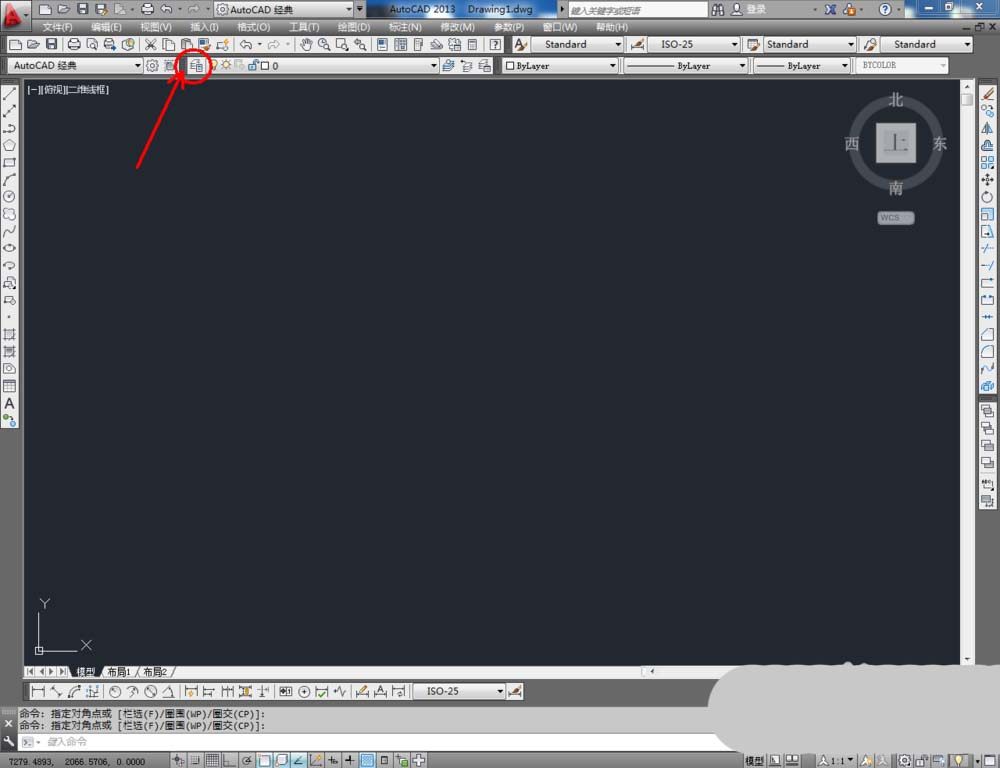

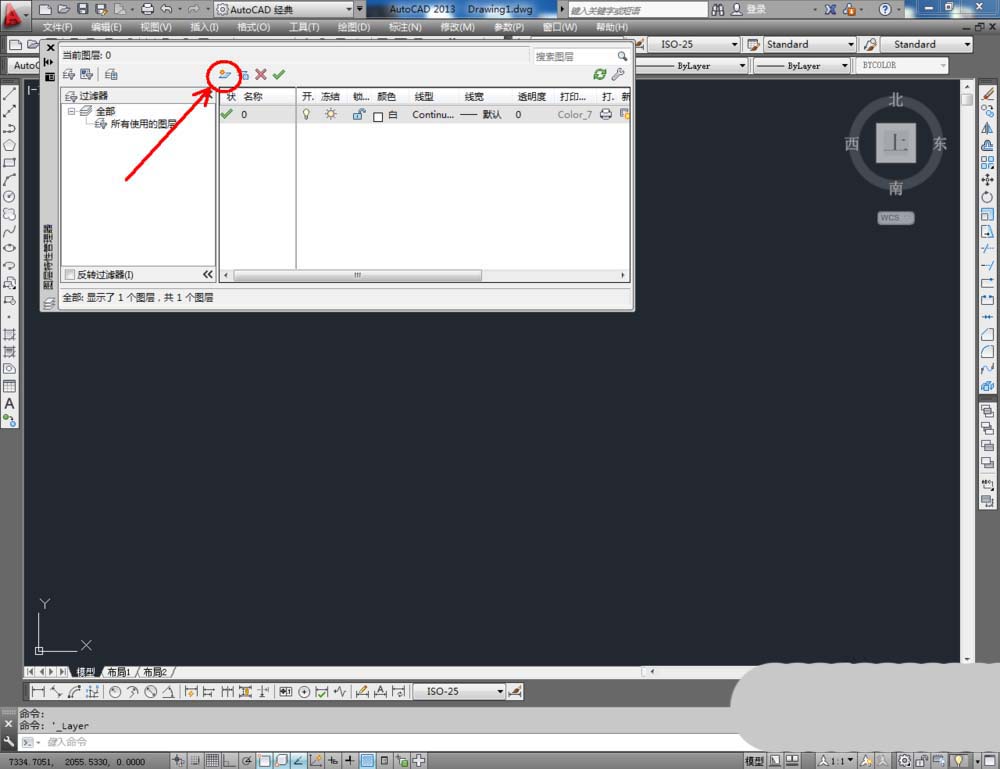

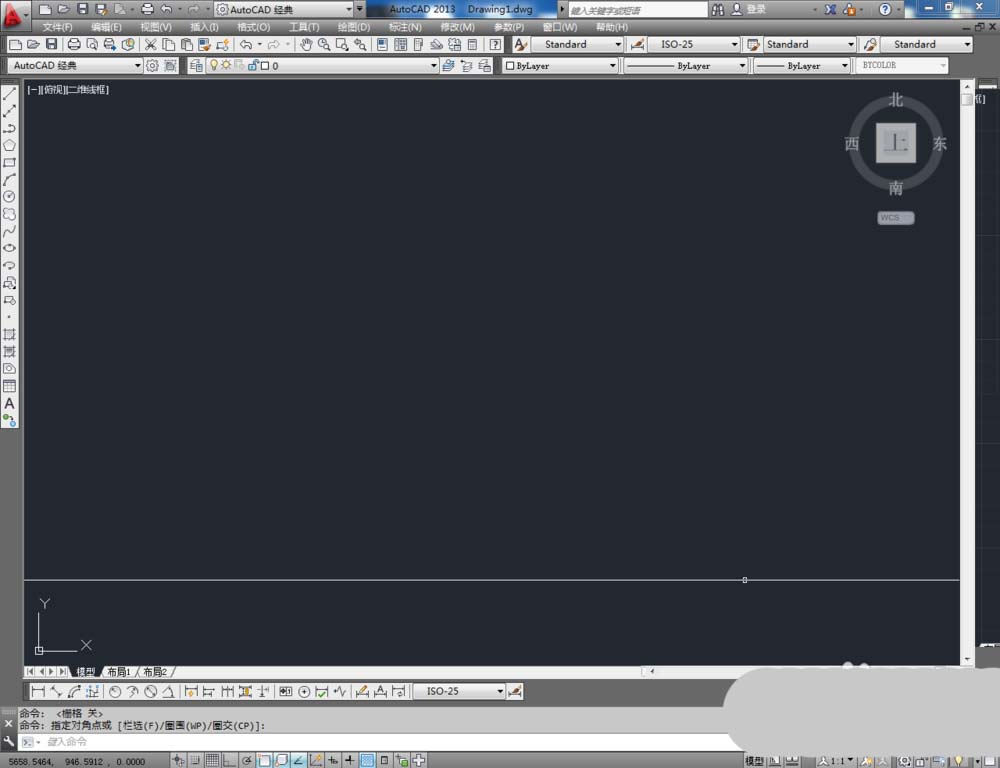

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：三位沙发。点击色块，按图示设置一个图层颜色，完成三位沙发图层的设置（如图所示）；

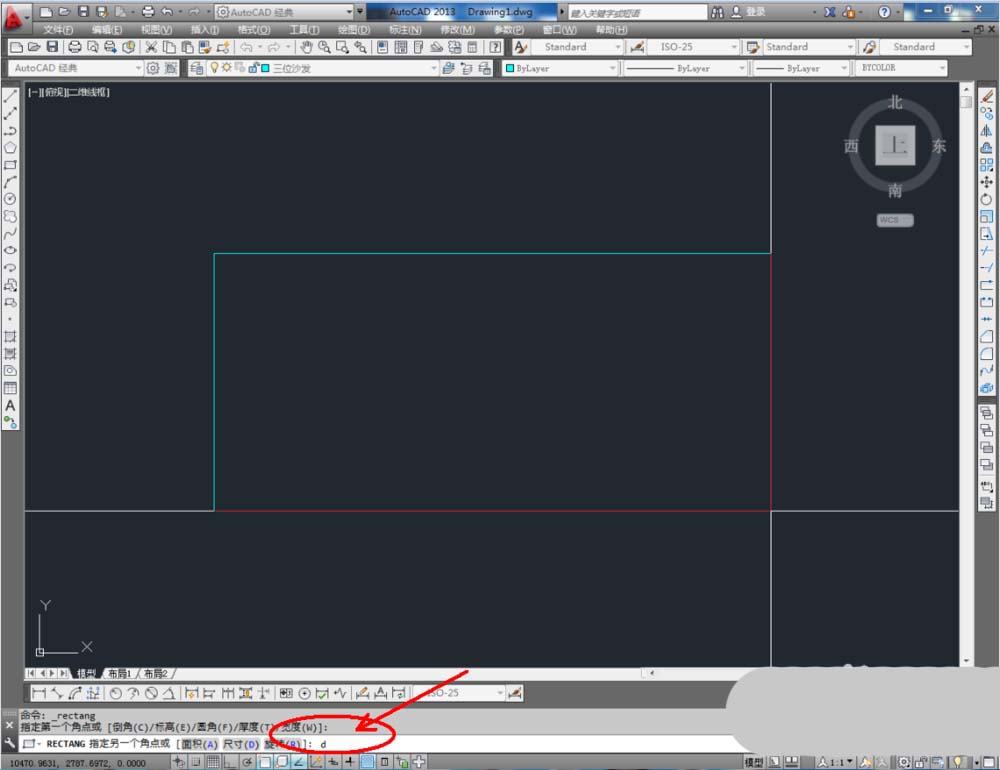

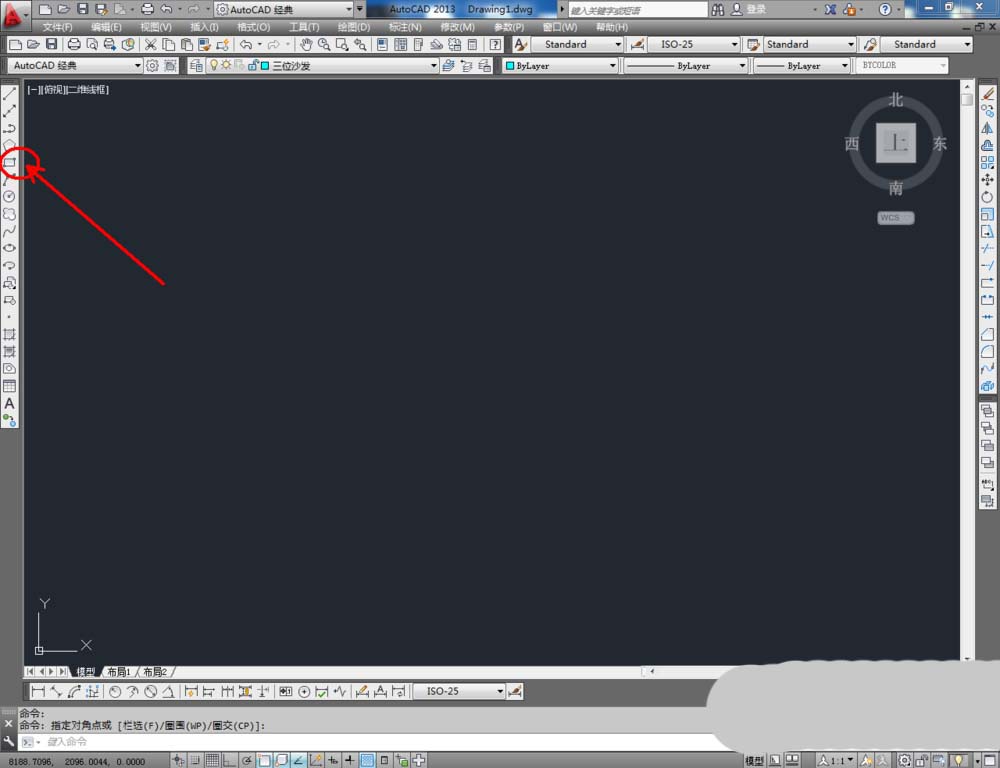

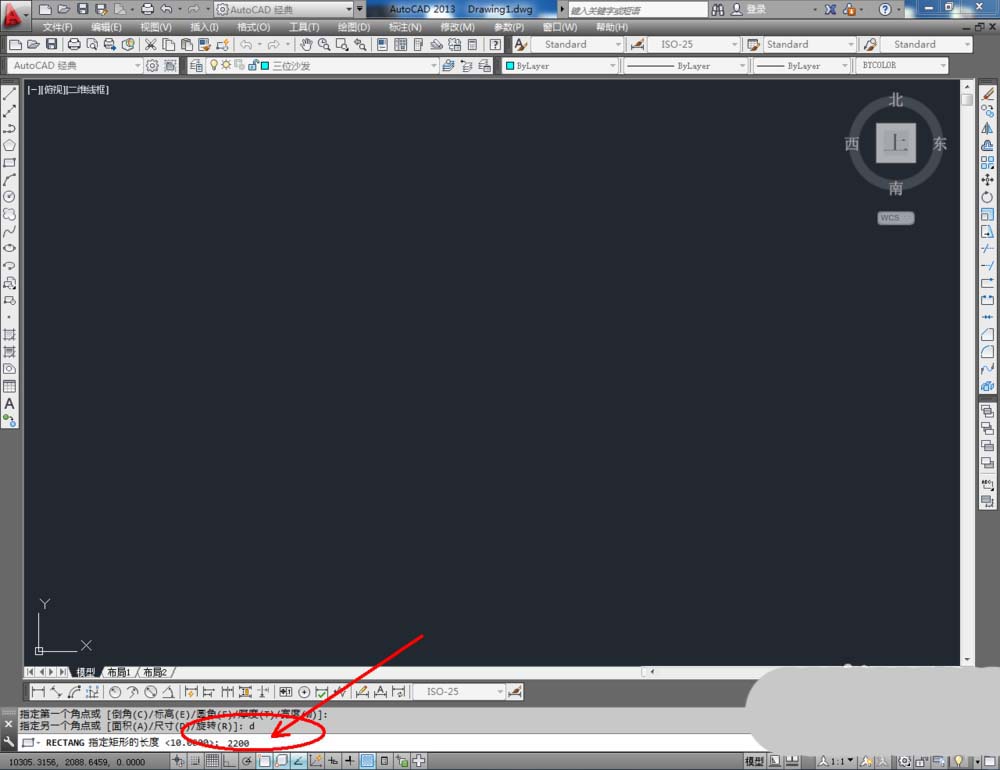

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：2200并按下空格键，继续输入宽度数值：90 0并按下空格键，完成矩形图案的绘制（如图所示）；

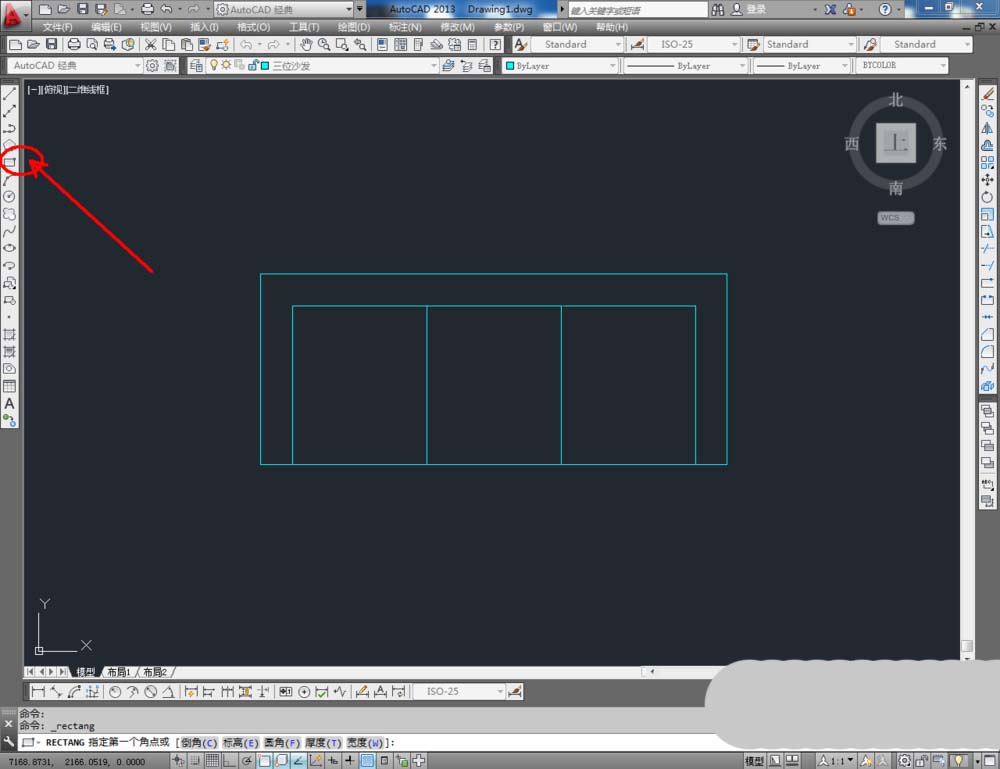

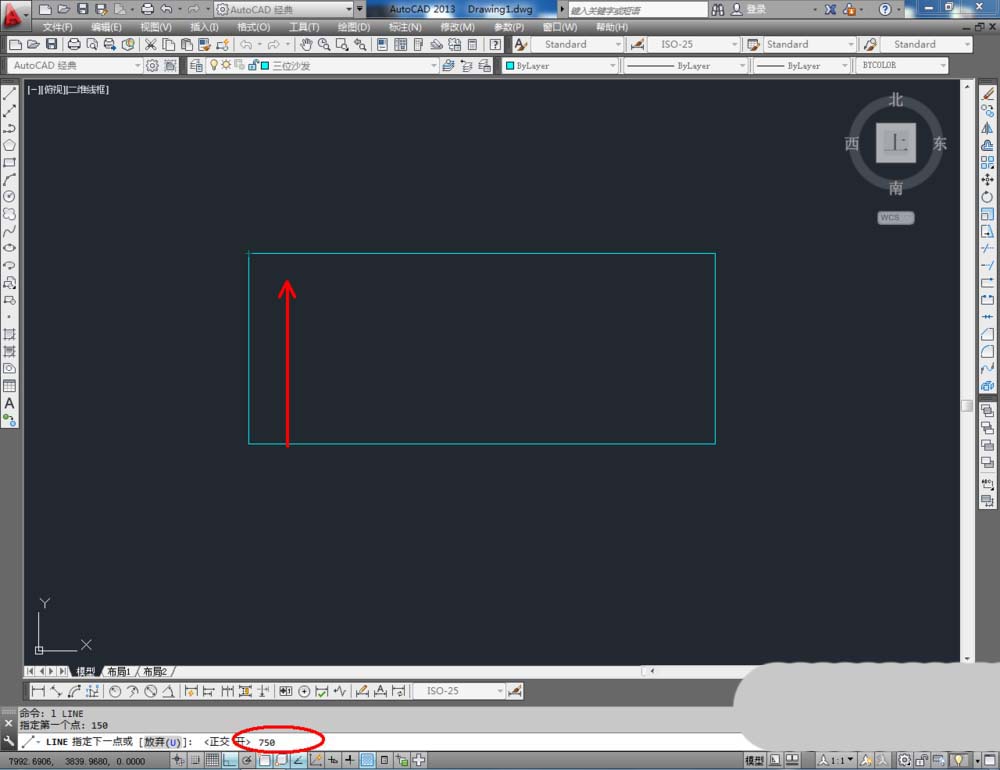

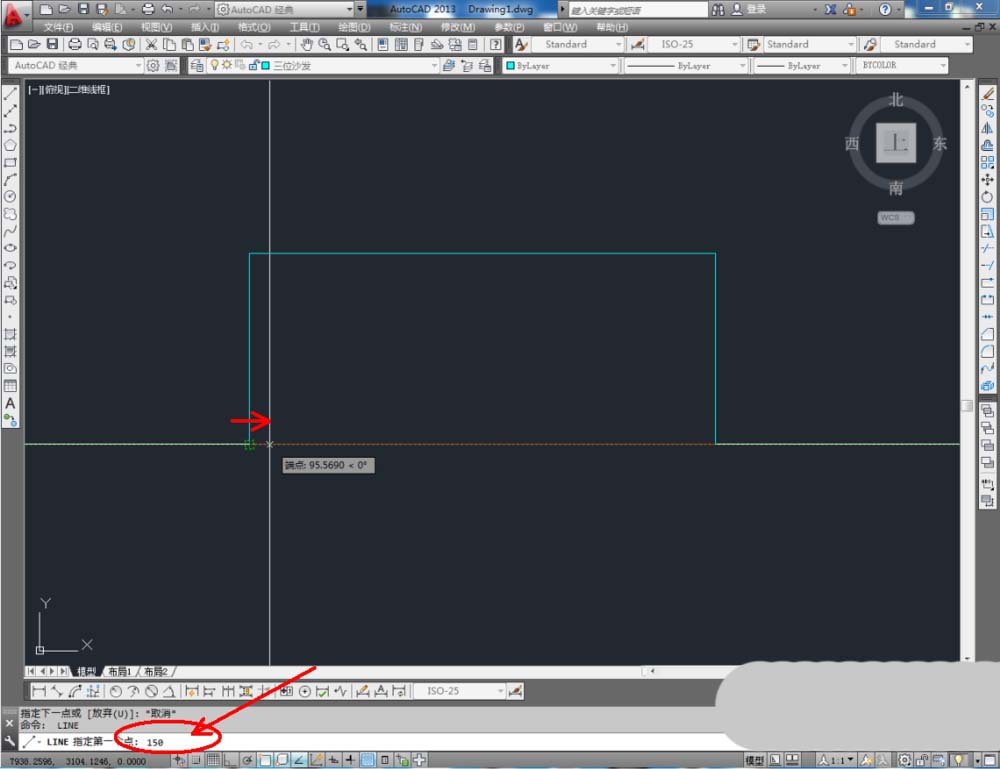

3、点击【直线工具】，从距离端点150mm的位置开始，按图示在命令栏中依次输入数值，绘制矩形图案内部的三条直线（如图所示）；

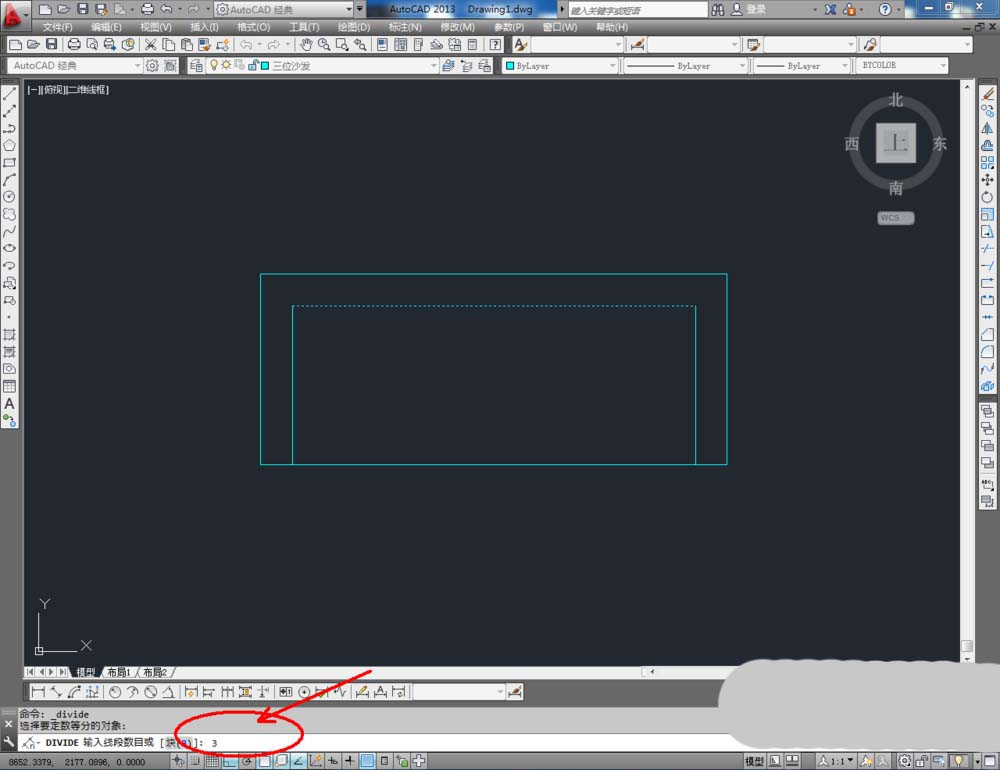

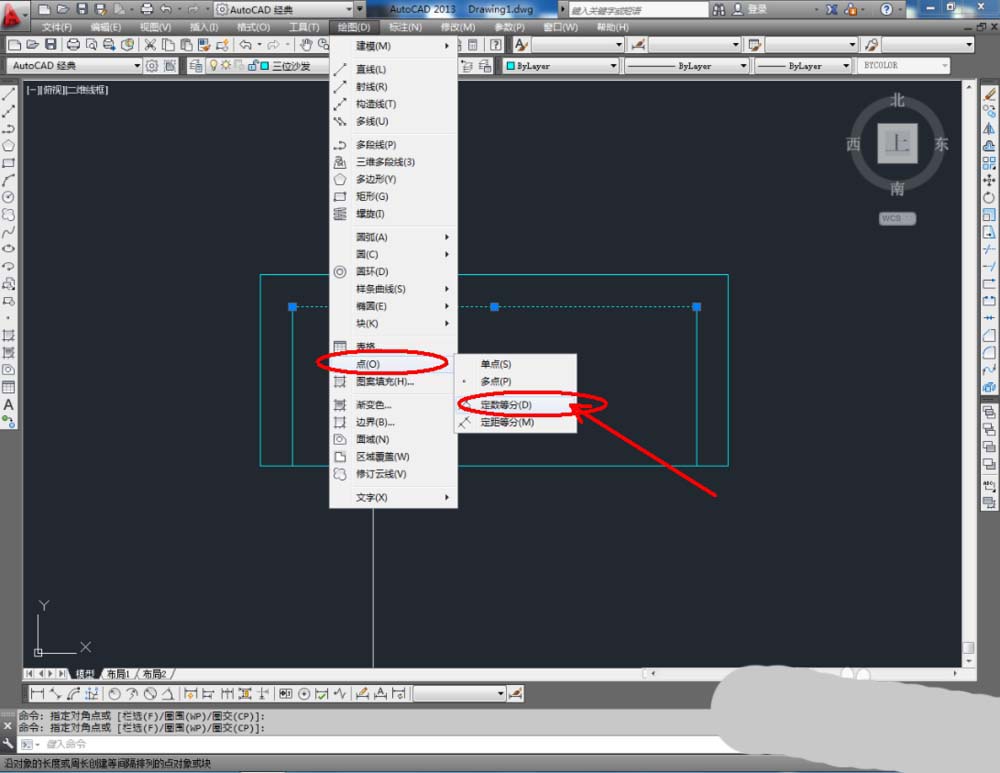

4、选中图示图案上的一条线段，点击【绘图】-【点】-【定数等分】，在命令栏中输入：3，绘制出线段上三等分节点。点击【直线工具】，以绘制好的节点为起始点，按图示绘制两条线段（如图所示）；

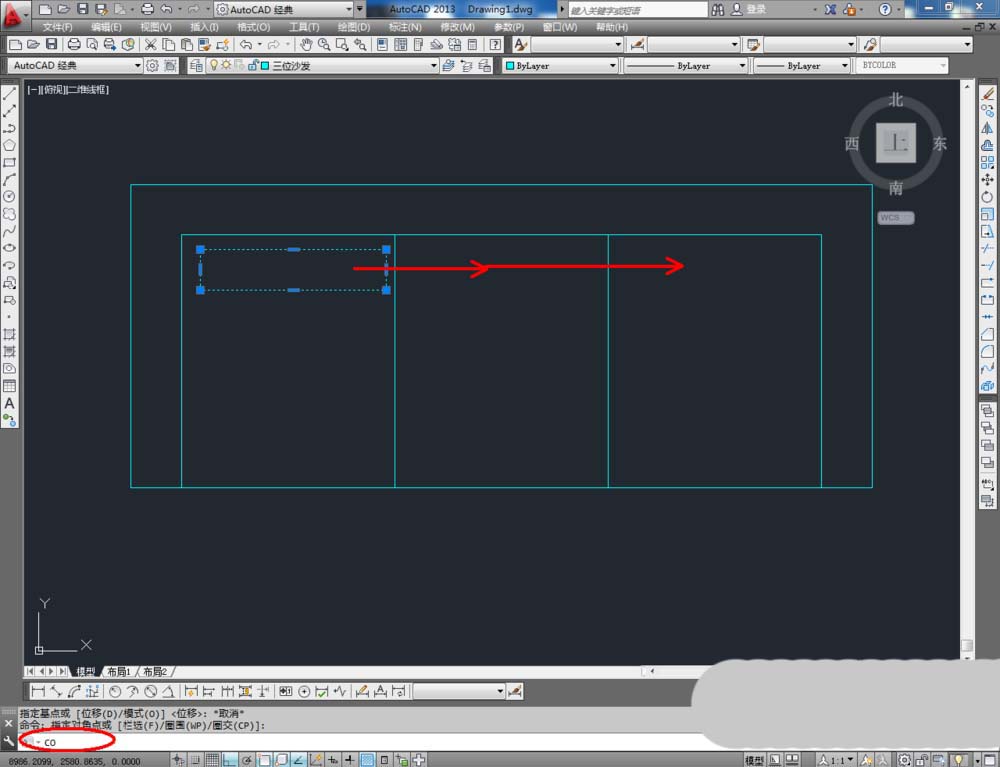

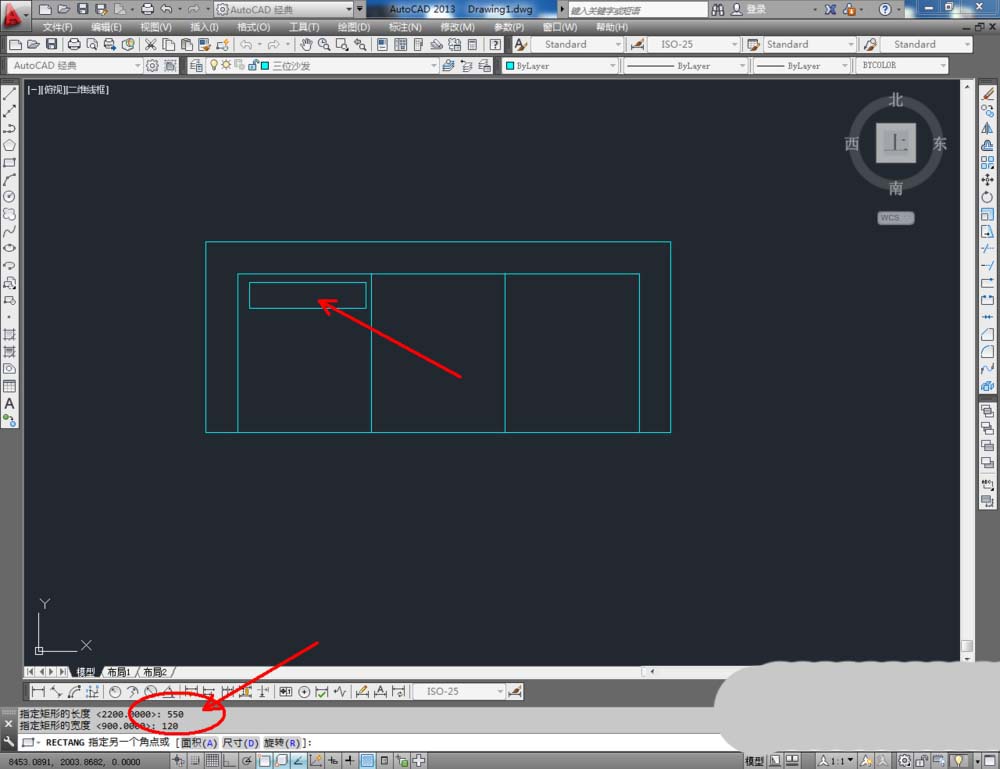

5、点击【矩形工具】，按图示绘制出一个矩形图案。在命令栏输入：co，对矩形图案进行两次复制。完成两个副本矩形的制作后，点击右边工具栏中的【圆角】，按图示设置好各个参数后，完成图案上各选角的圆角处理，这样我们的三位沙发平面图便全部制作完成。
