我们在使用CAD软件绘制办公室平面图的时候，经常需要绘制书柜平面图。该怎么绘制三门书柜cad平面图呢？下面我们就来看看详细的教程。

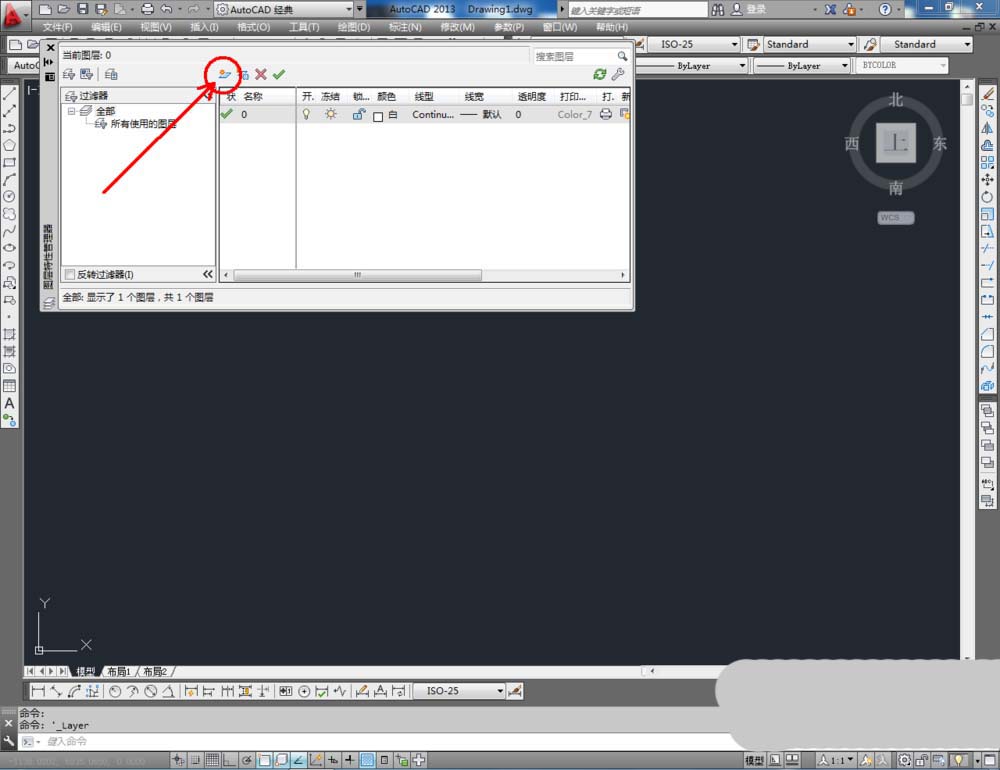

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：三门书柜。点击色块，按图示设置一个图层颜色，完成三门书柜图层的设置（如图所示）；

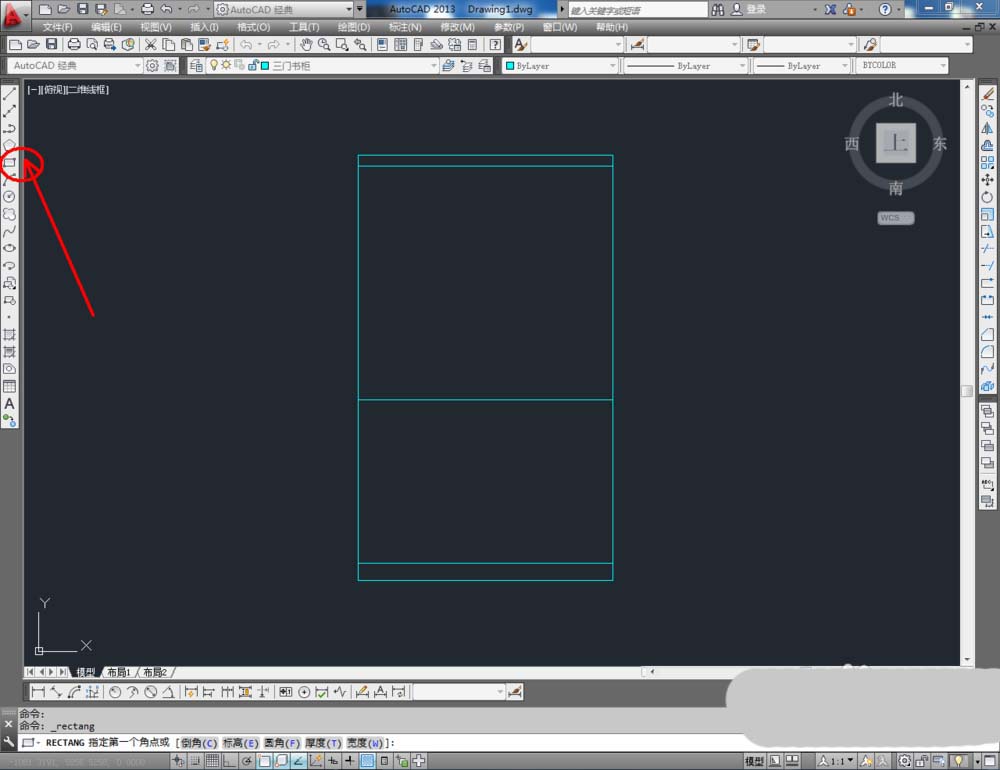

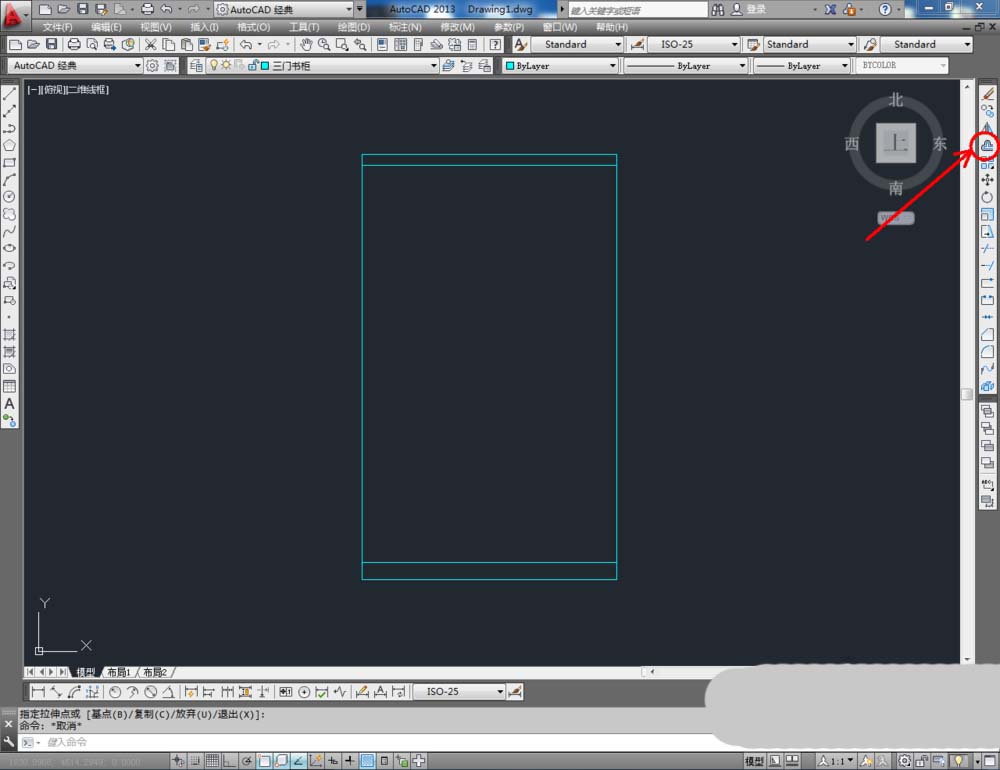

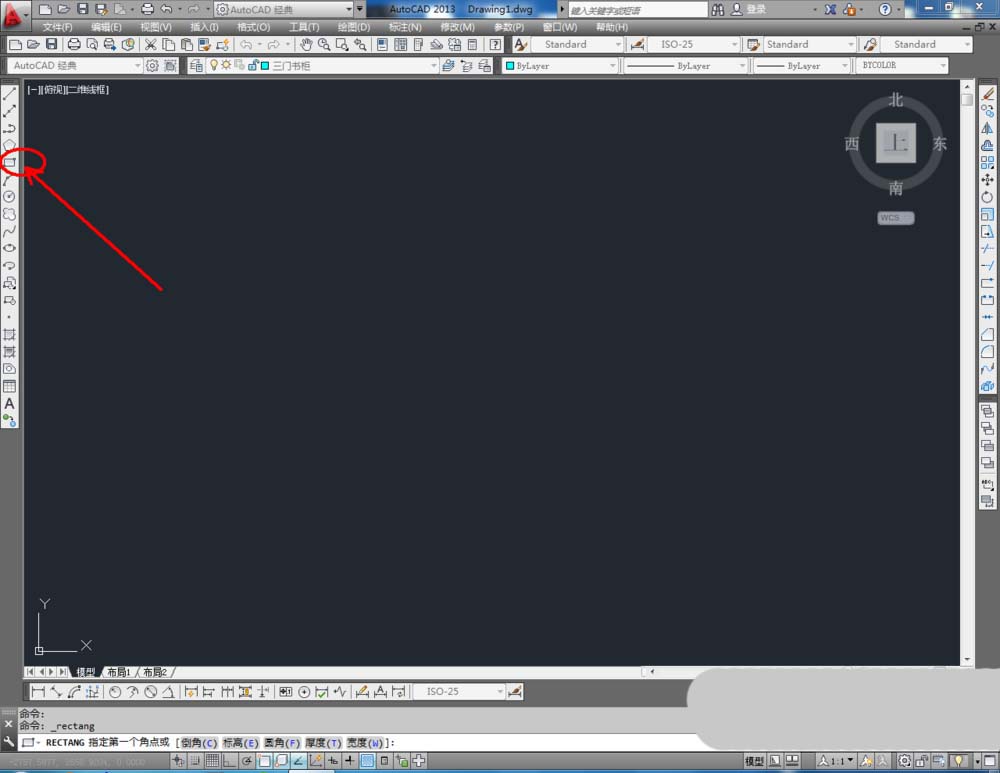

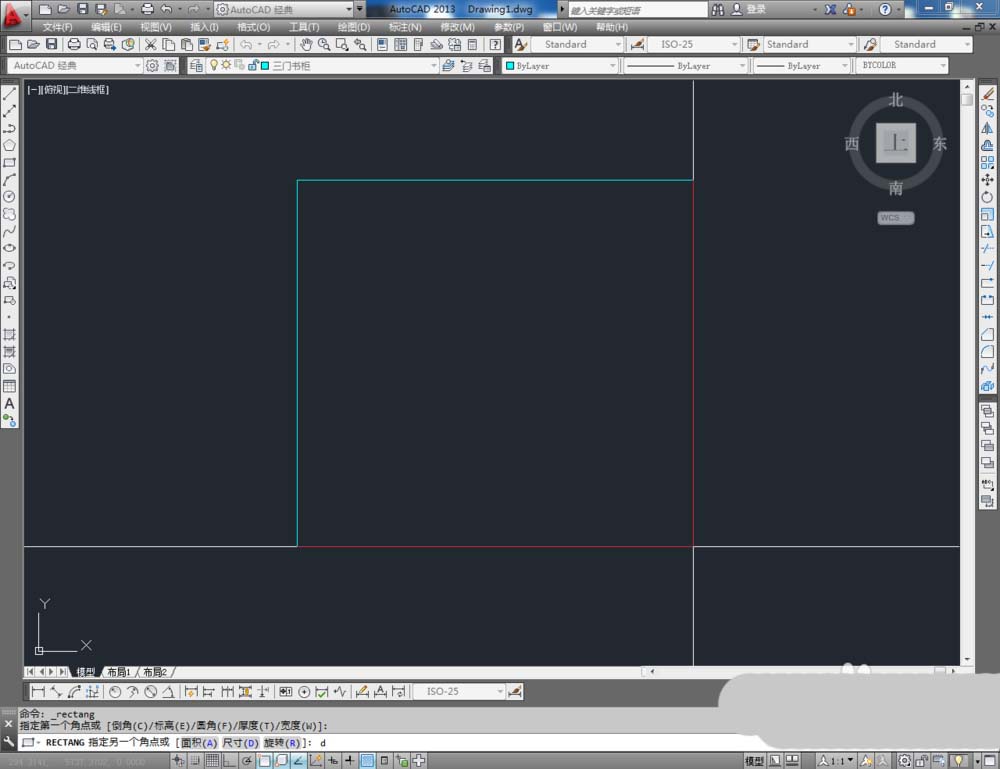

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度值：1200并按下空格键，继续输入宽度数值：1950并按下空格键，完成矩形图案的绘制。选中图案，点击右边工具栏中的【分解工具】，将图案炸开（如图所示）；

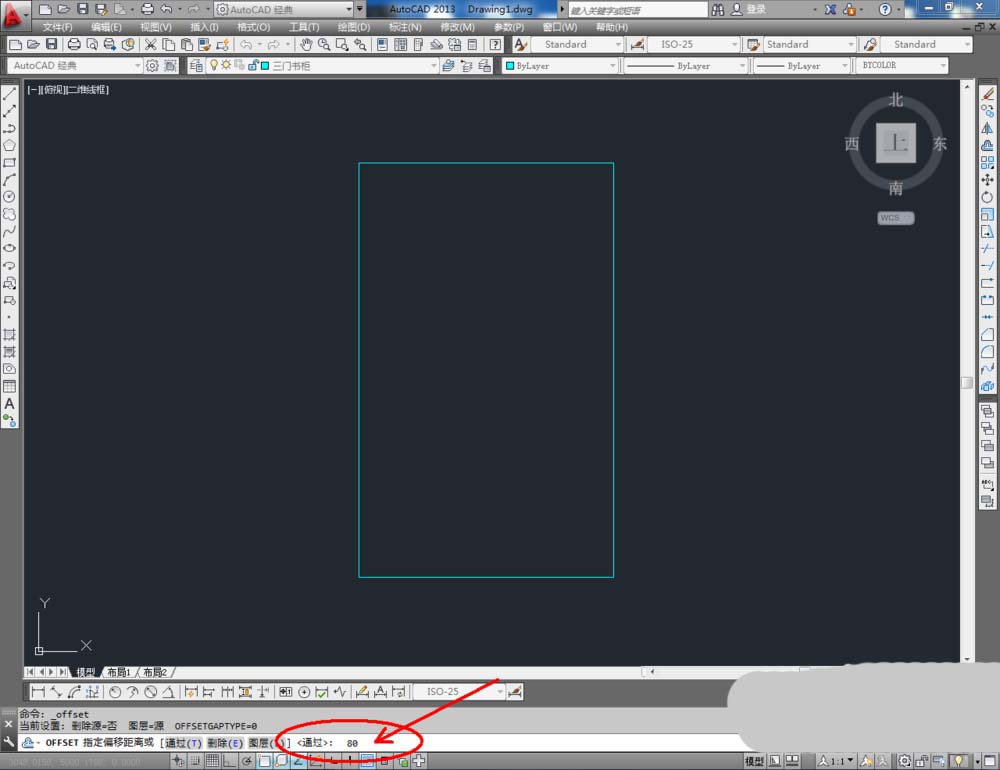

3、点击右边工具栏中的【偏移工具】，在命令栏输入偏移数值：80后，对图案底边进行向上偏移。同样的步骤，完成顶边的向上偏移后，调整好左右两条边线上的控制点（如图所示）；

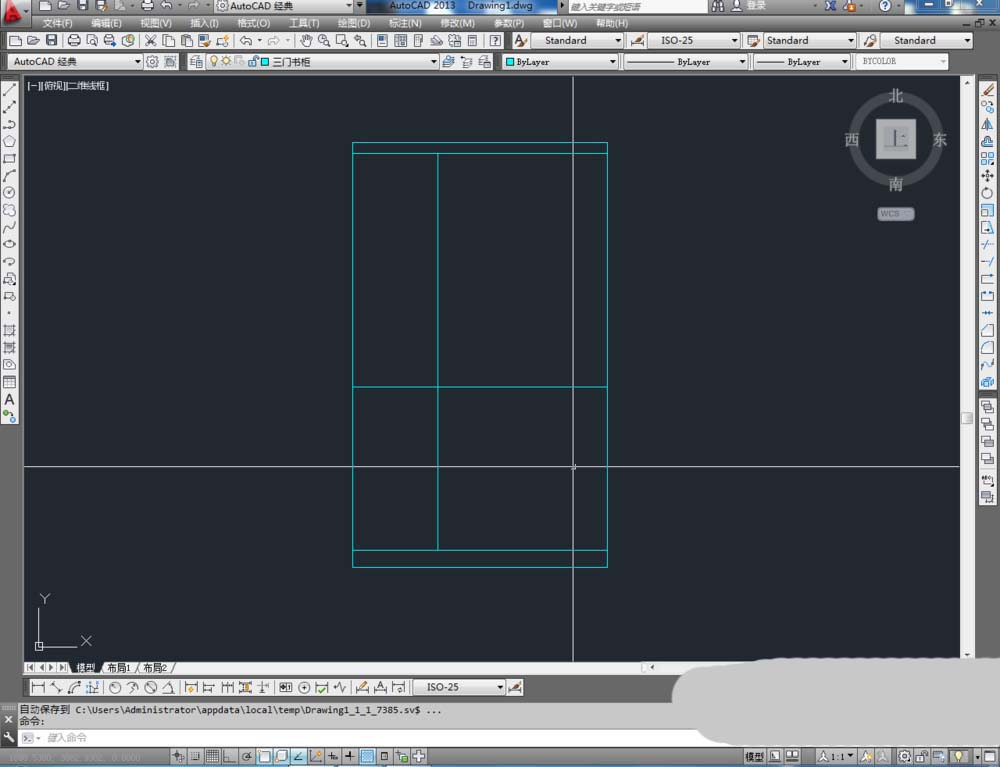

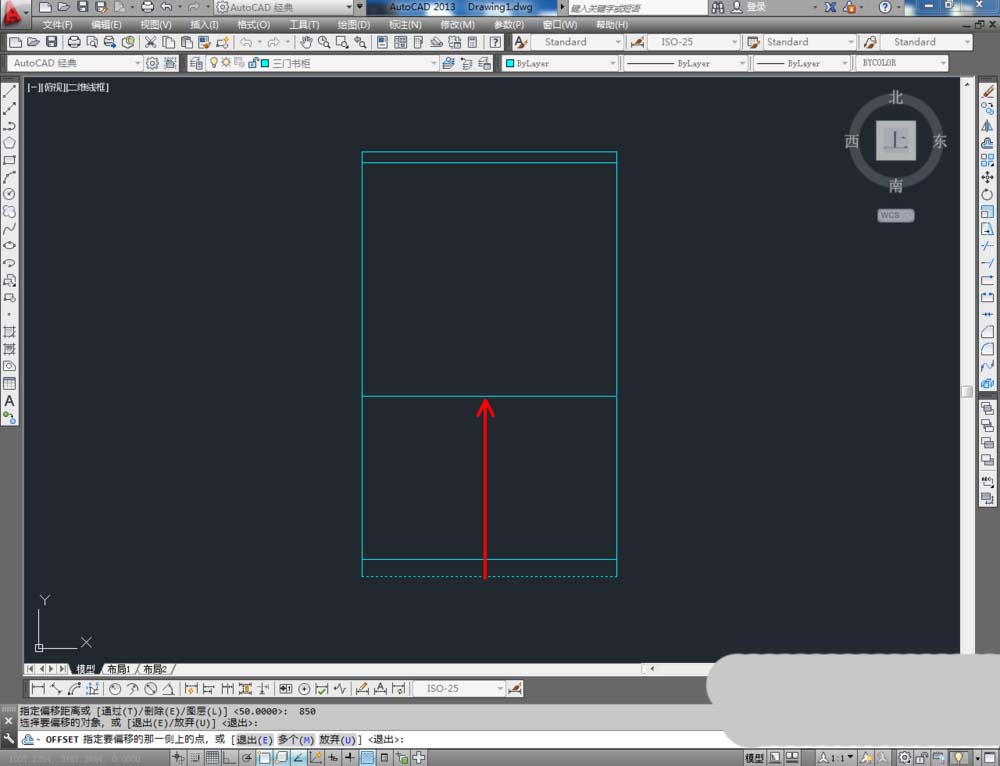

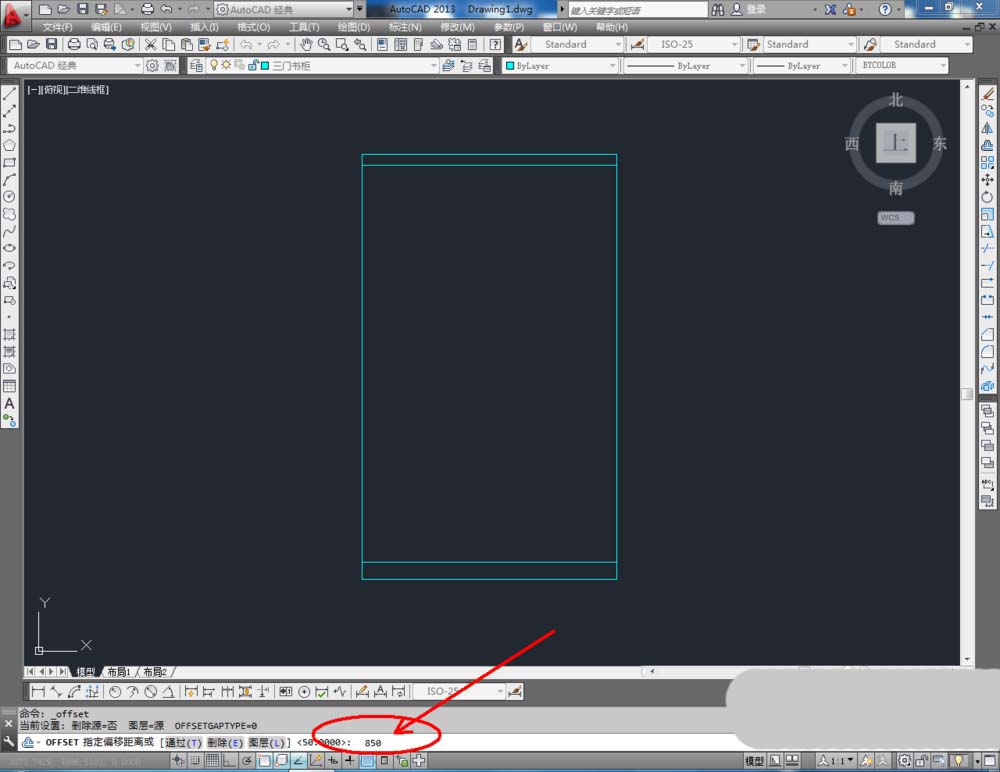

4、点击【偏移工具】，在命令栏输入偏移数值：850后，对底边进行向上偏移。完成后，点击【绘图】-【点】-【定数等分】将选线分为三等分（如图所示）；

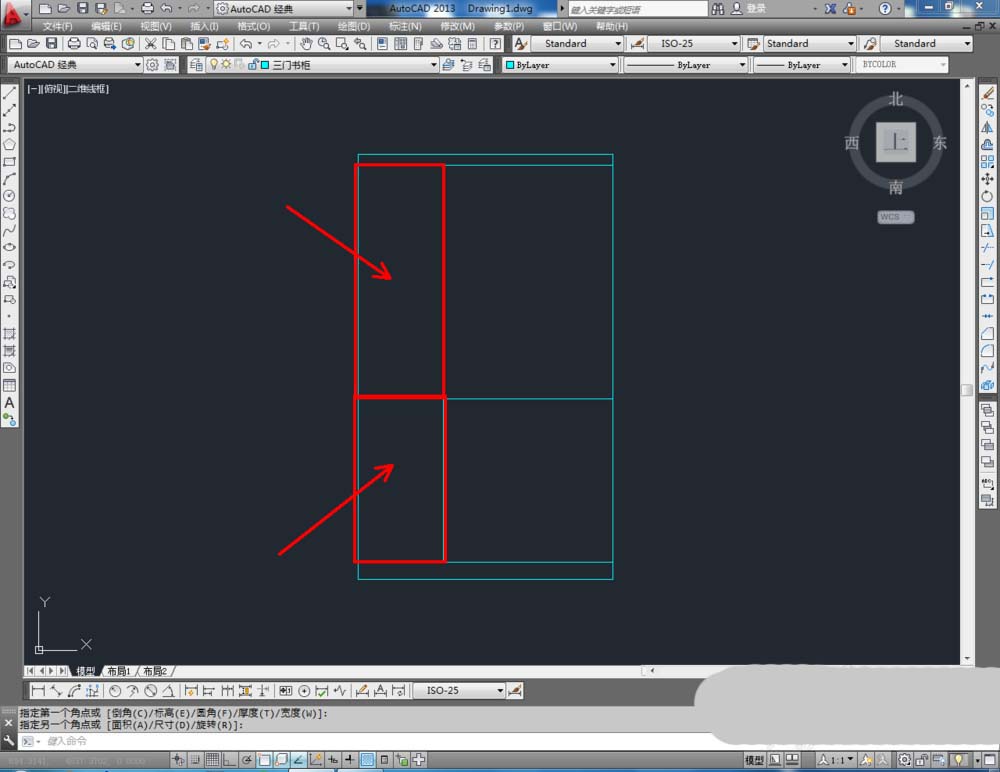

5、点击【矩形工具】，按图示绘制两个矩形图案后，点击【偏移】，在命令栏中输入偏移数值：50，对矩形进行偏移操作。完成后，在命令栏输入：co并按下空格键进行移动复制（如图所示）；

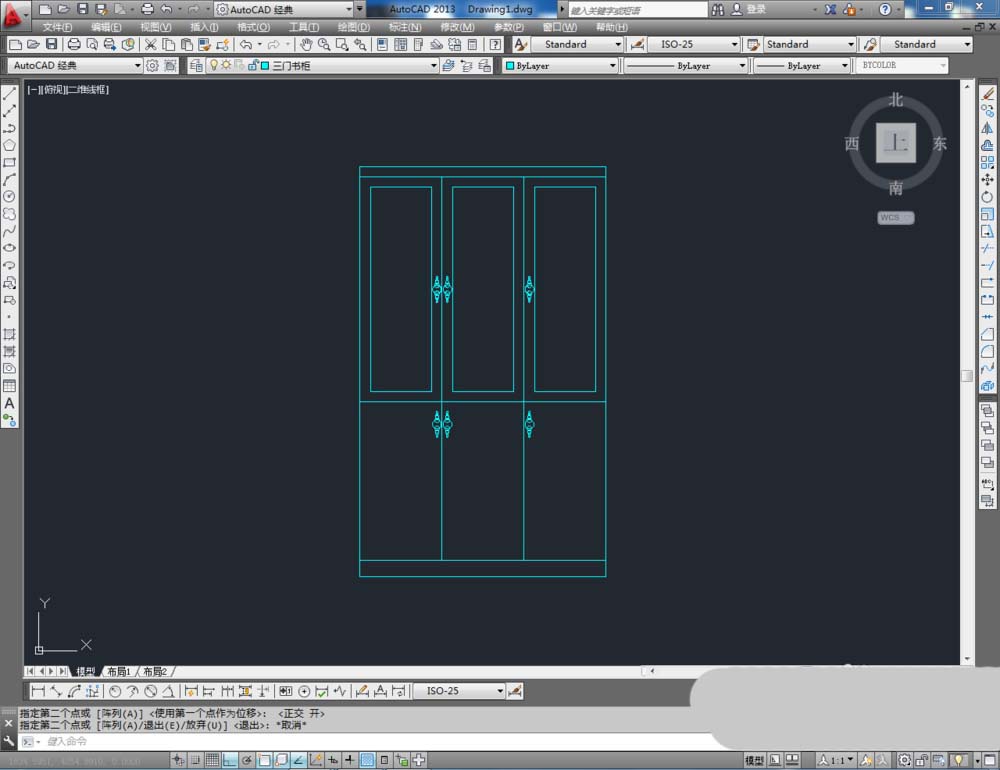

6、最后，将制作好的拉手图块导入文件并调整好拉手的位置。完成细节部分的制作后，我们的三门书柜平面图便全部制作完成。
