cad中可以绘制很多图形，想要绘制方形中有一个花朵的图形，该怎么绘制呢？下面我们就来看看详细的教程。

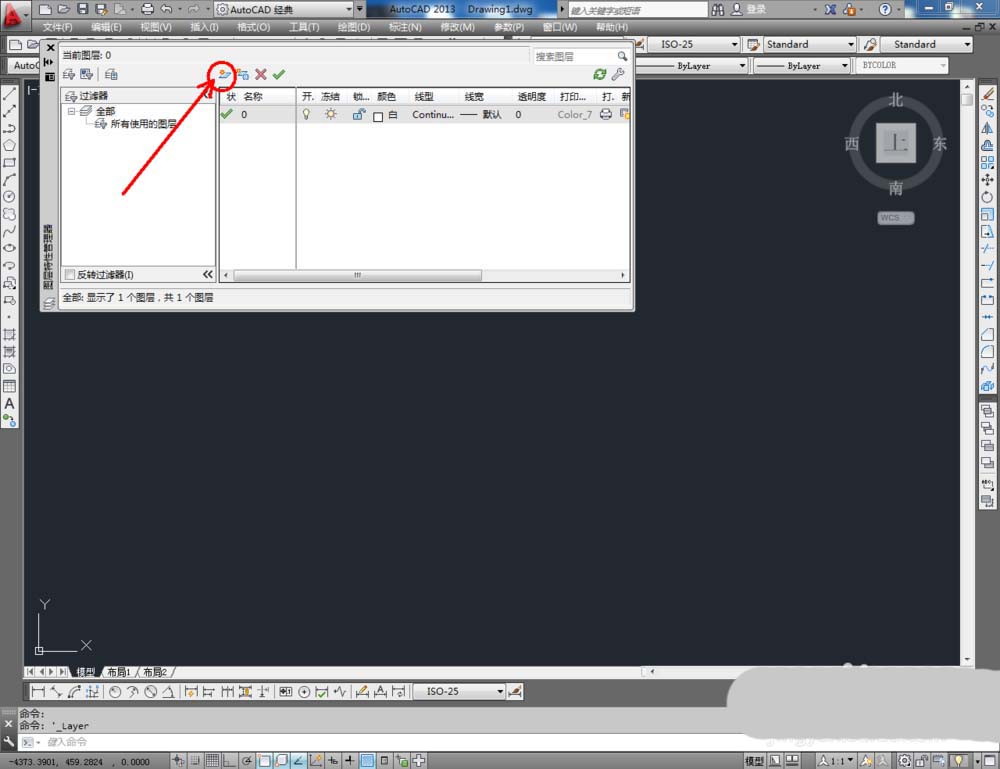

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：方形拼花。点击色块，按图示设置一个图层颜色，完成方形拼花图层的设置（如图所示）；

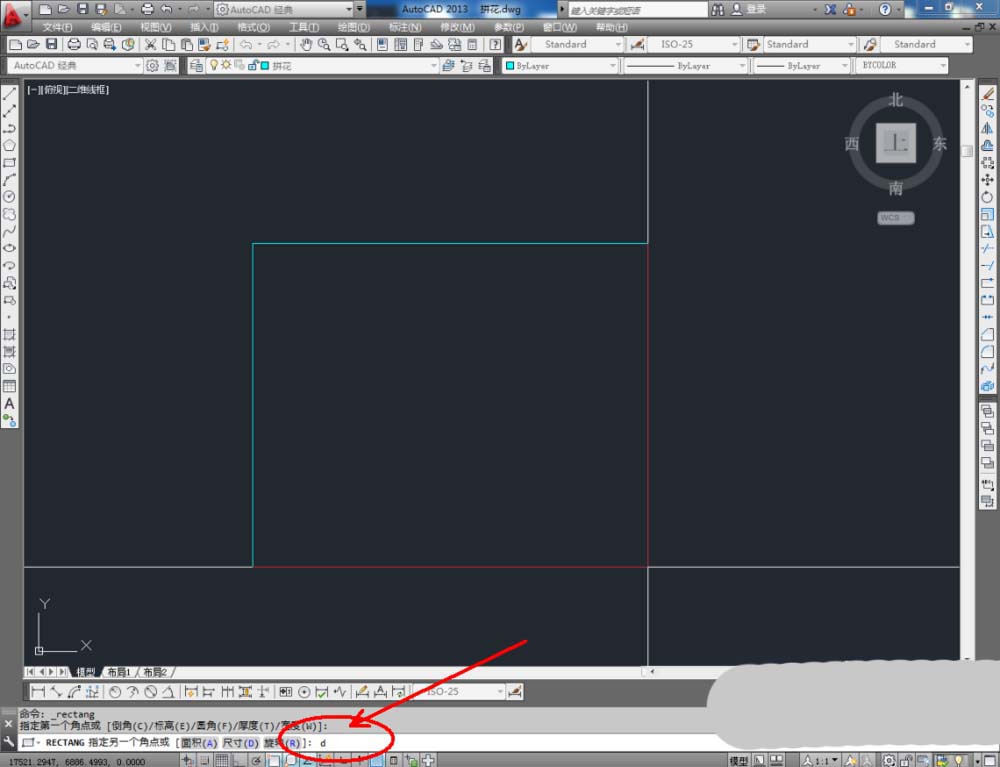

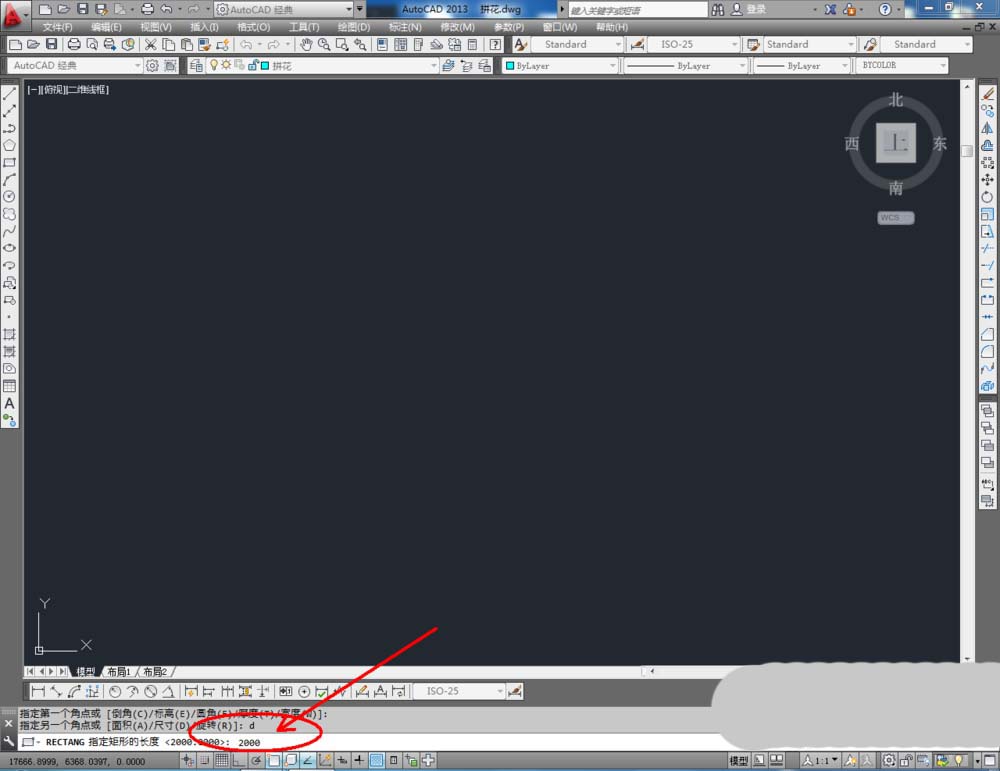

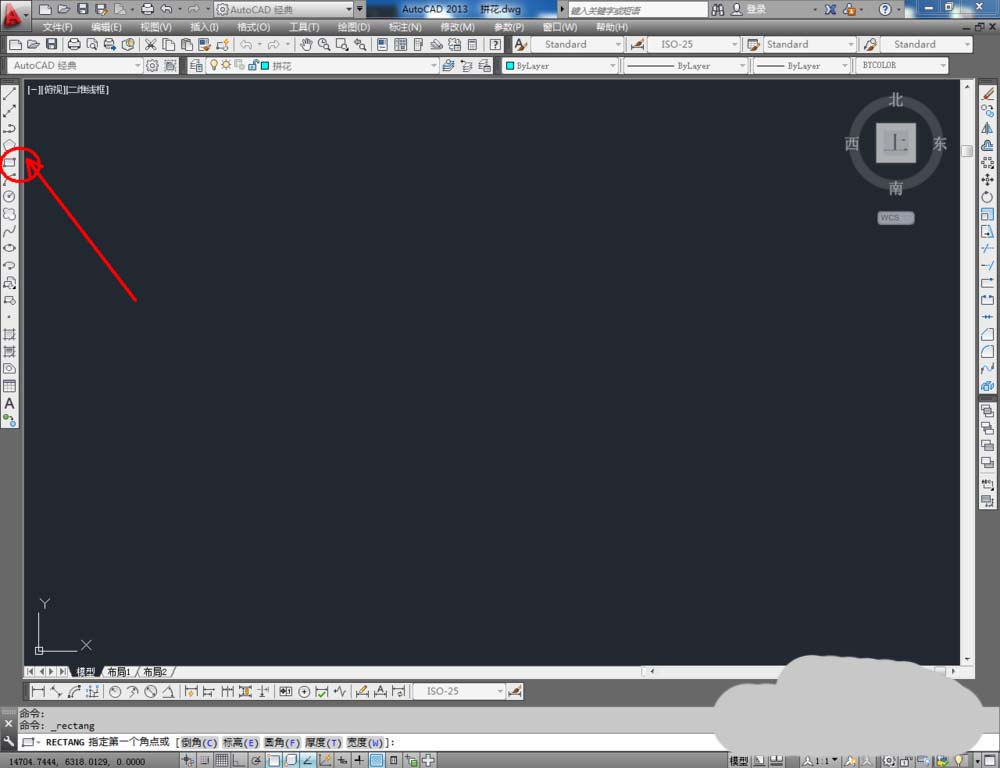

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：2000并按下空格键，继续输入宽度数值：2000并按下空格键，完成矩形图案的绘制（如图所示）；

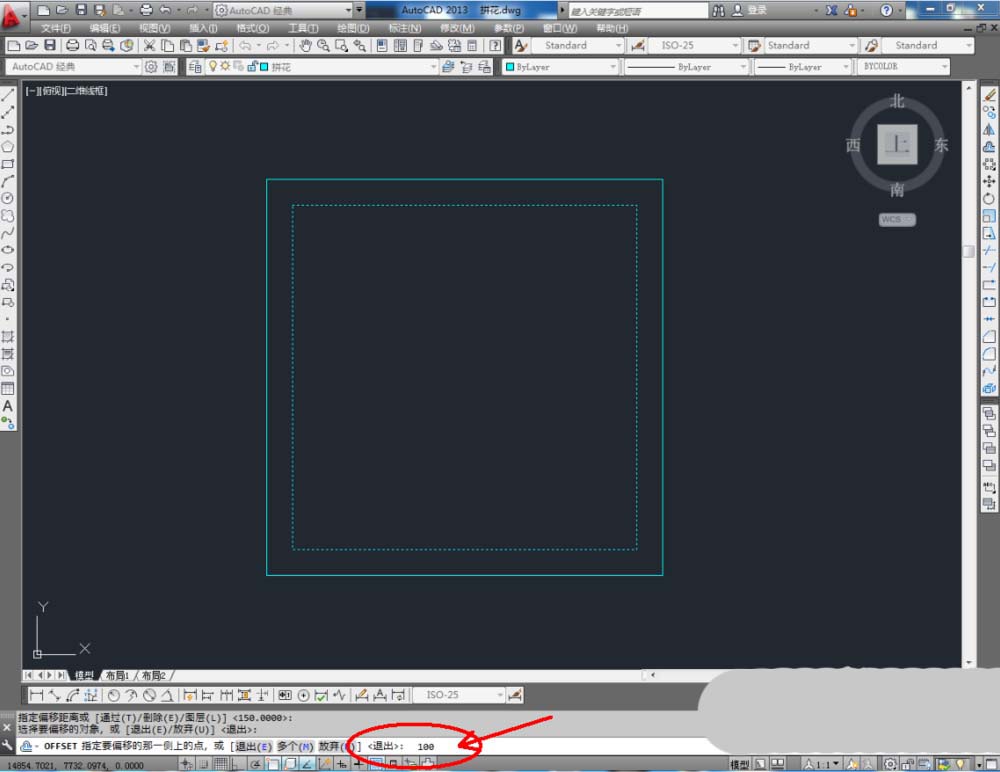

3、点击右边工具栏中的【偏移工具】，在命令栏输入偏移数值：100进行偏移操作。点击【直线工具】，按图示在作图区域绘制两条线段（如图所示）；

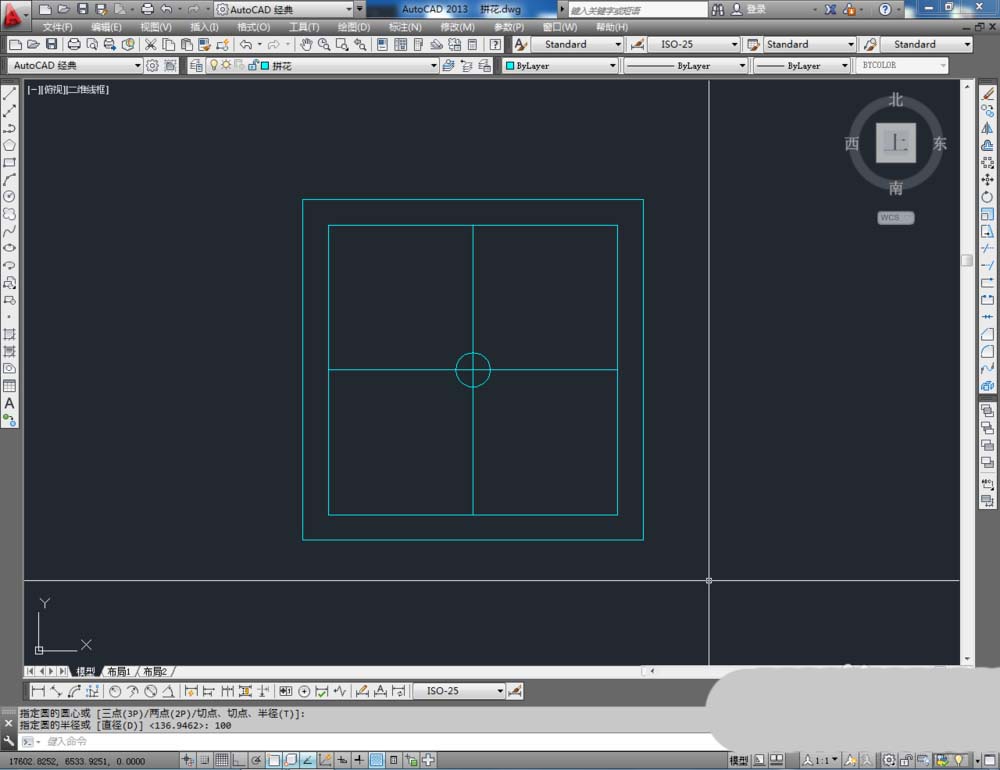

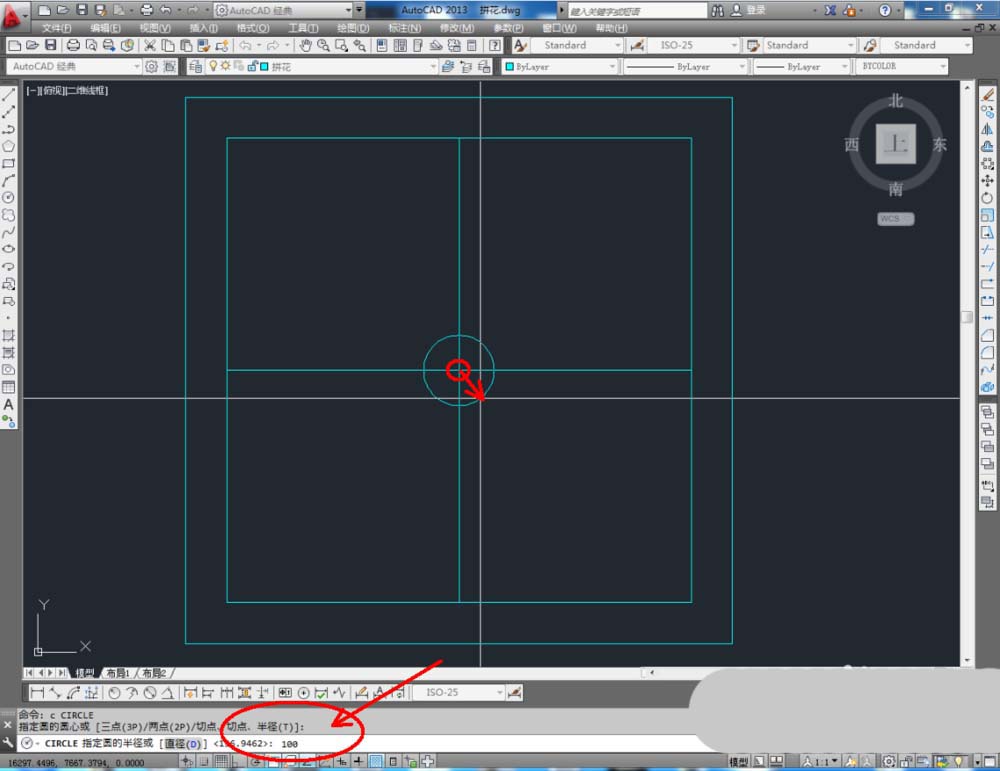

4、点击【圆形工具】，绘制一个半径为：100的圆形图案后，点击【偏移工具】，拾取图案，在命令栏输入数值：30进行偏移操作（如图所示）；

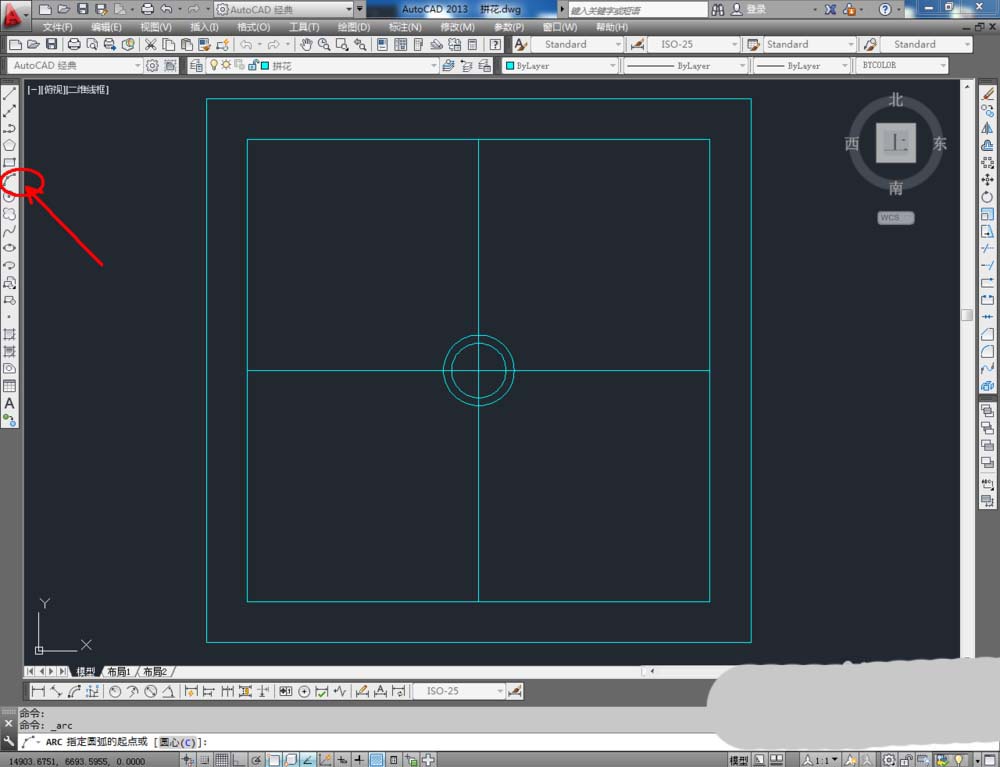

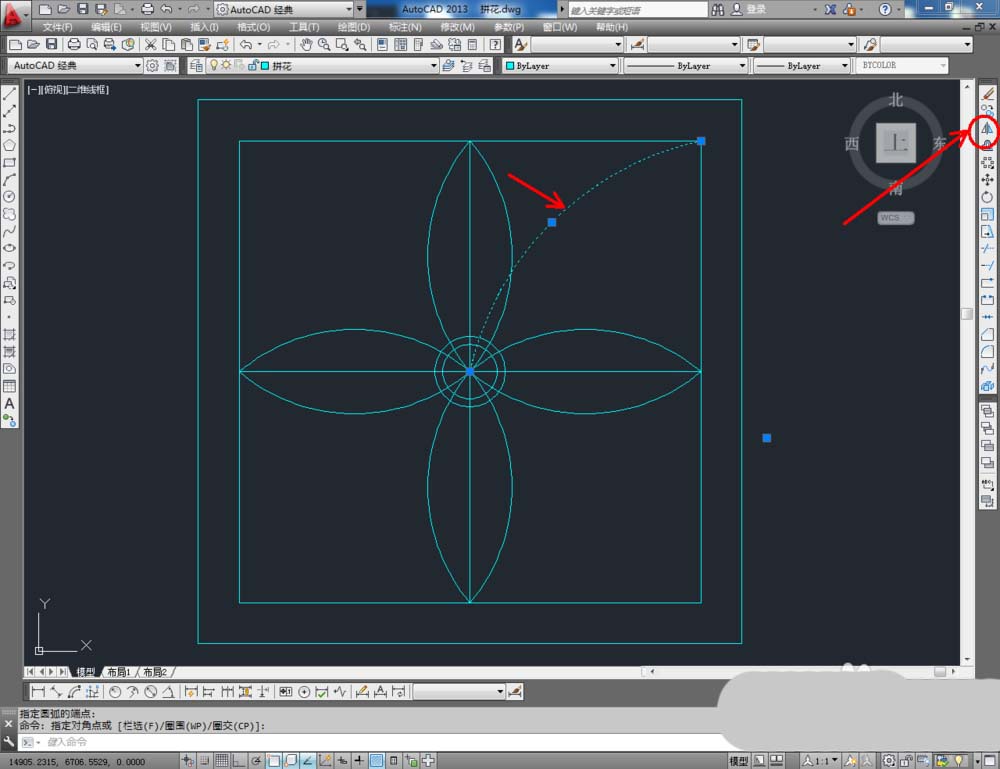

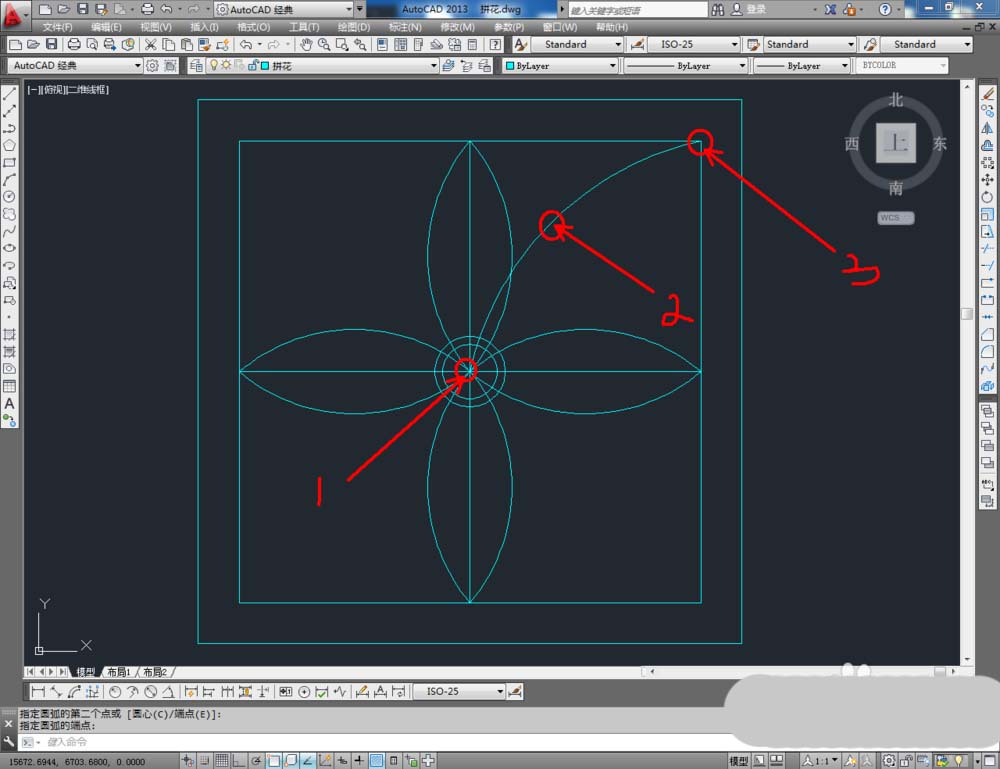

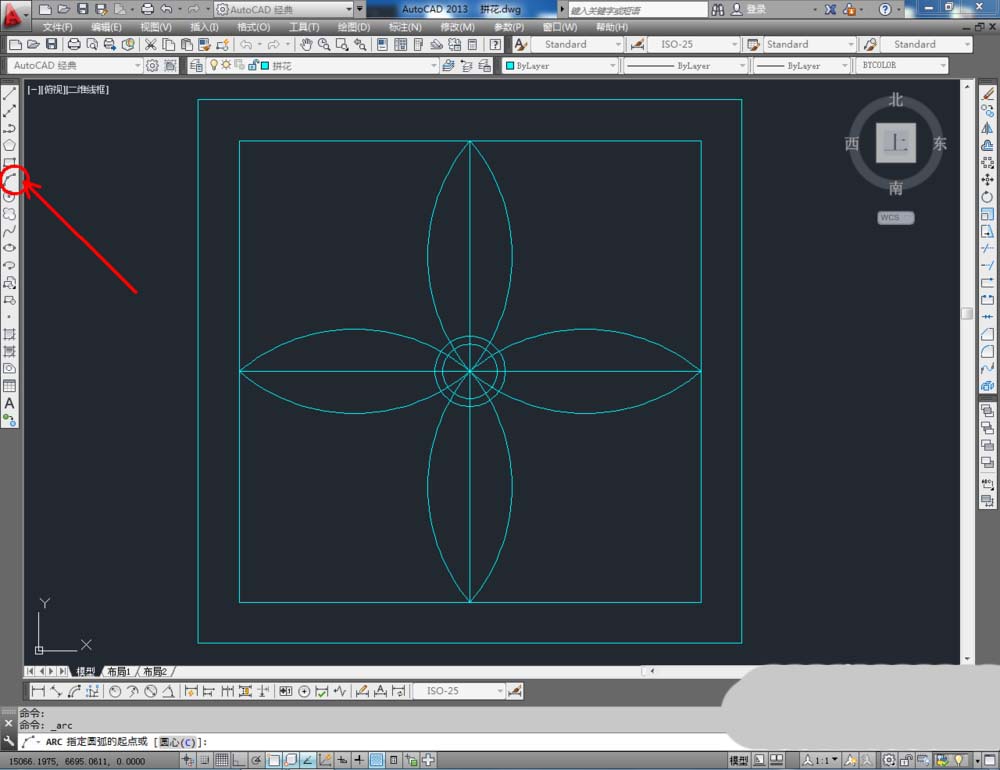

5、点击【圆弧工具】，按图示绘制一条圆弧图案后，点击【镜像】镜像出对称的另一条圆弧副本。点击【环形阵列】，以圆心为基点，在命令栏中输入：i并按下空格键确定后，输入数值：4，进行阵列操作（如图所示）；
6、继续点击【圆弧工具】，按图示绘制另外一条圆弧图案后，同样点击【镜像工具】进行镜像操作。点击【修剪工具】，按图示对两条圆弧进行修剪。完成后，点击【环形阵列】，以圆心为基点，在命令栏中输入：i并按下空格键确定后，输入数值：4，进行阵列操作（如图所示）；

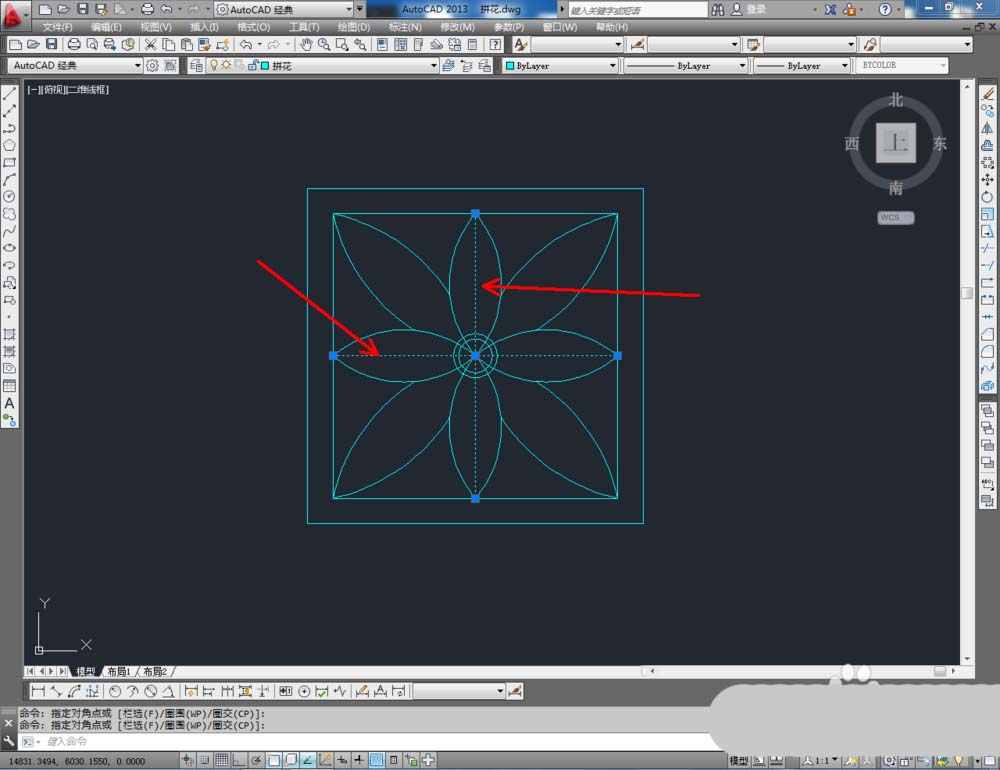

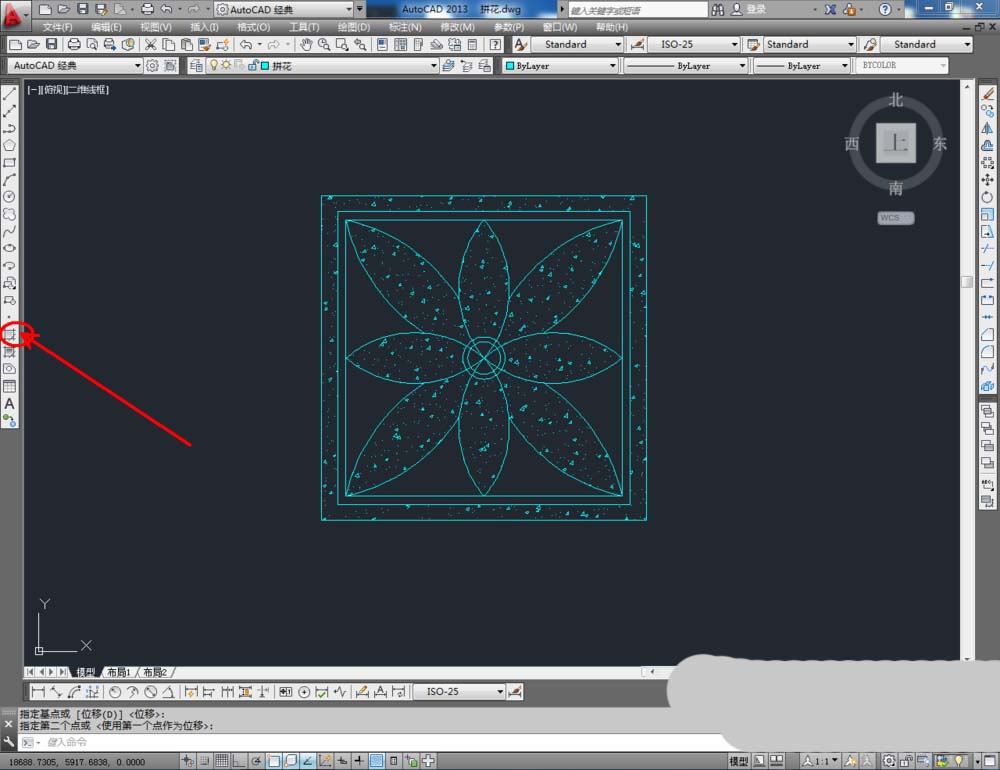

7、最后，将图示两条辅助线条删除，点击图案填充，为制作好的拼花图填充图案。到这里，我们使用cad软件制作的方形拼花图案便全部制作完成。
以上就是cad绘制花朵形状的教程，希望大家喜欢，请继续关注脚本之家。
