cad如何利用多重引线进行标注编号？

在CAD的图形标注中，这些标注的箭头线段其实就是多重引线，那么cad如何利用多重引线进行标注编号？下文小编就为大家带来详细使用教程，一起看看吧

AutoCAD 2020.1.3 简体中文正式版(含安装密钥+安装教程) Win64位

• 类型：3D制作类
• 大小：1.46GB
• 语言：简体中文
• 时间：2020-06-28

查看详情

Autodesk AutoCAD 2019.1.2 64位 简体中文正式版(附安装教程)

• 类型：3D制作类
• 大小：1.71GB
• 语言：简体中文
• 时间：2018-09-20

查看详情

绘制之前先设置多重引线样式

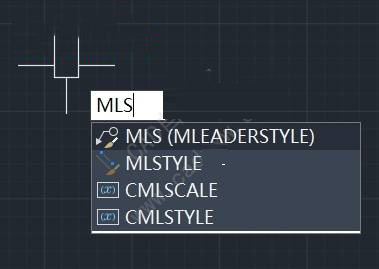

1、命令栏输入MLS回车；

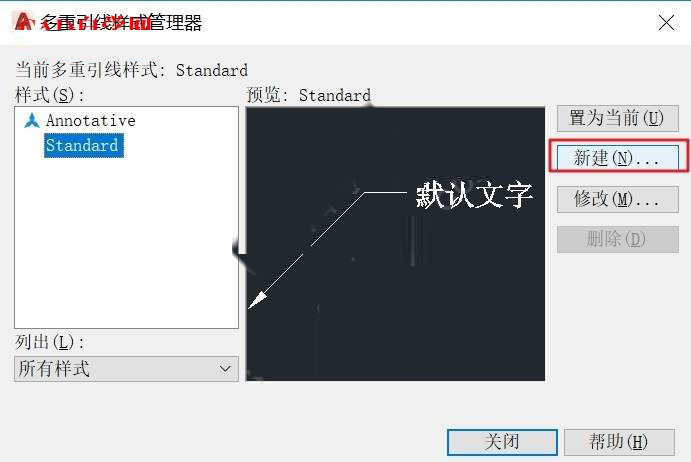

2、选中默认Standard样式，再此基础之上新建一个样式；

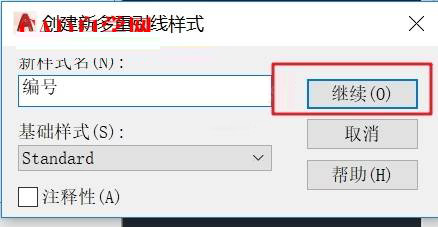

3、命名编号，继续；

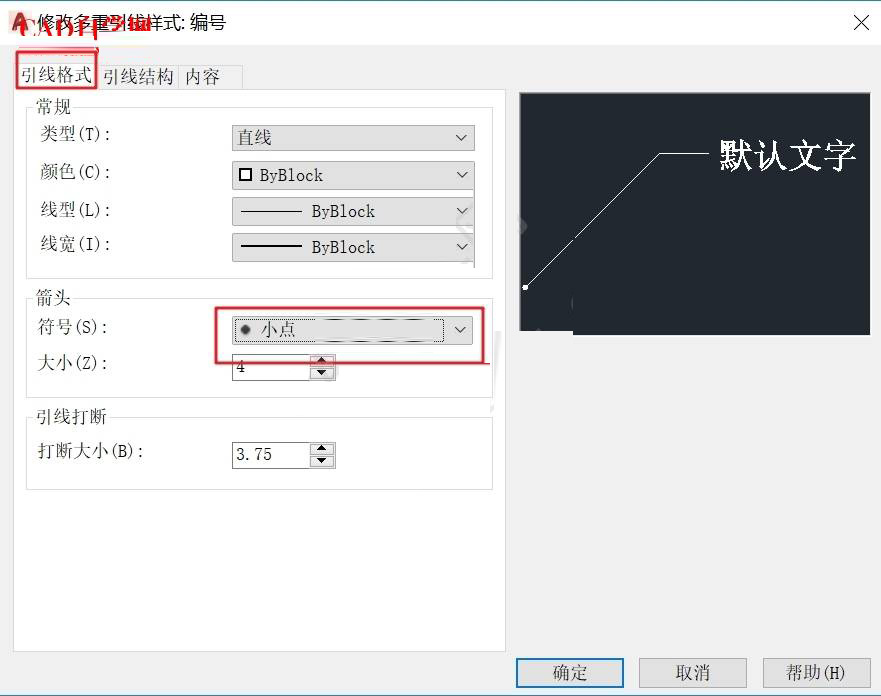

4、修改引线格式中箭头为小点；

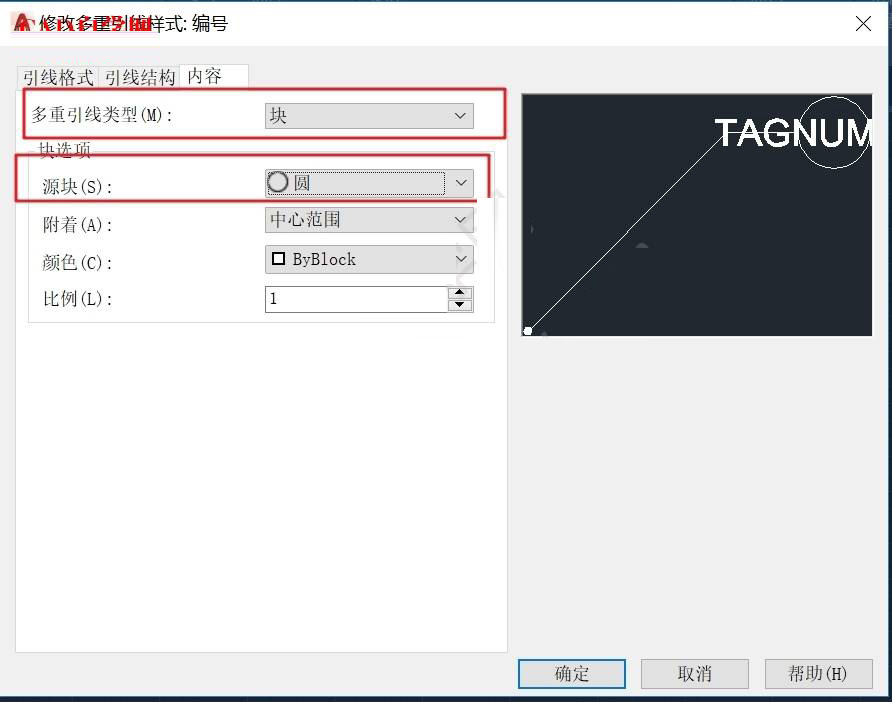

修改引线类型为块，块源为圆后确定；

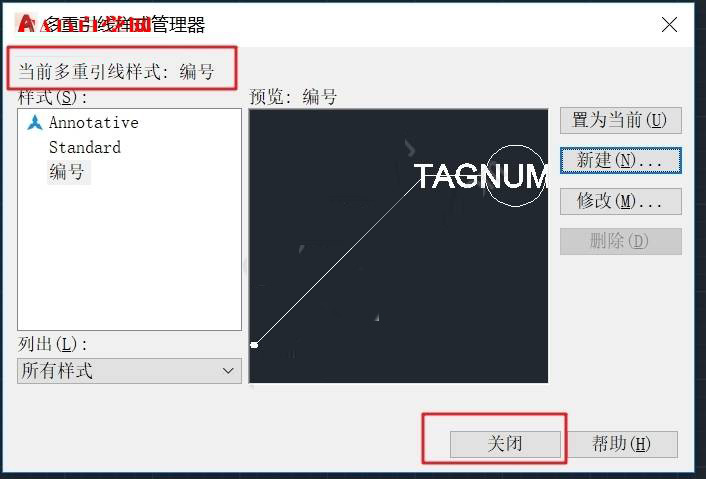

5、当前引线样式为编号，点关闭；

绘制引线

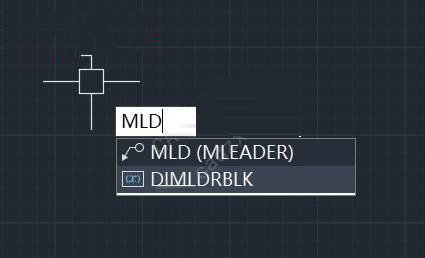

1、命令栏输入MLD回车；

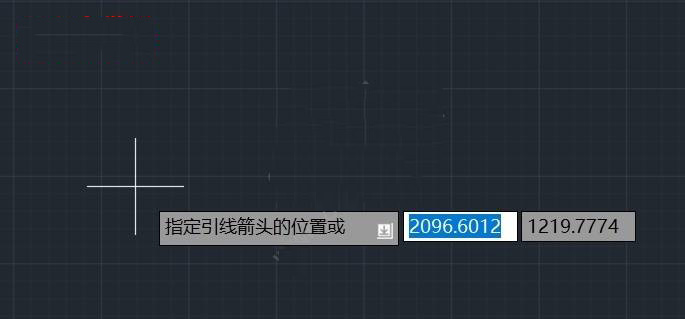

2、提示指定引线箭头位置，指定即可；

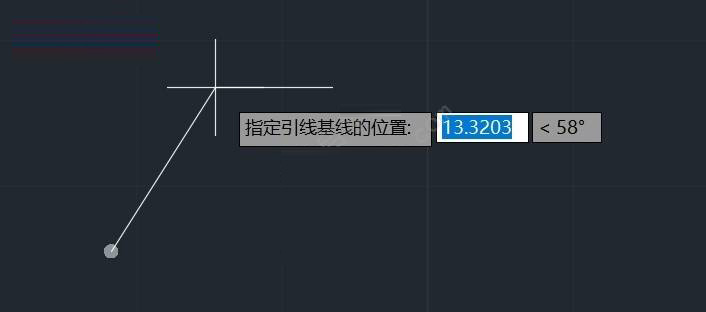

3、提示指定引线基线位置，指定即可；

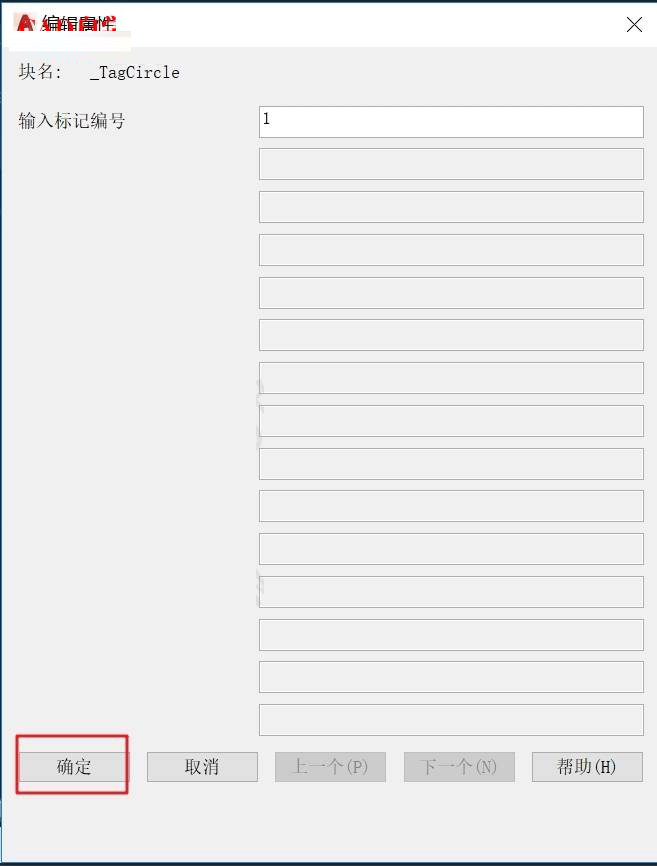

4、弹出编辑属性对话框，输入标记编号1，确定；

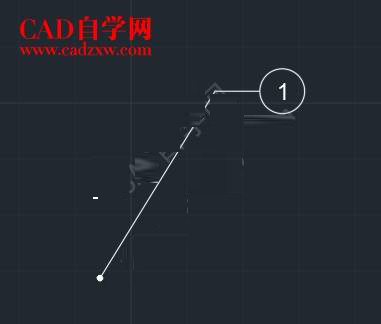

5、编号完成。
