CAD在打印时图纸边缘默认会留有空白，就像Word中的页边距一样。想要去除图框外围的空白边缘，该怎么操作呢？下面我们就来看看详细的教程。

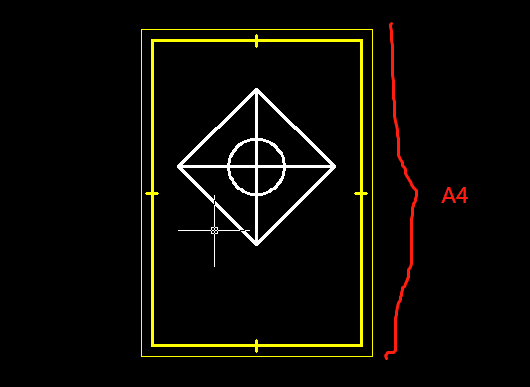

1、如图所示，图框的大小为A4，现在我们要按照图框大小将图纸按1：1打印到A4纸上。（为了便于操作演示，我们将图纸打印成PDF格式）

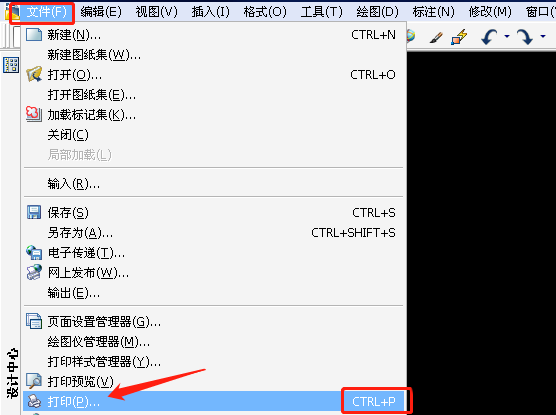

2、单击菜单栏上的【文件】，选择【打印】选项（或者按快捷键Ctrl + P）。打开“打印-模型”对话框。

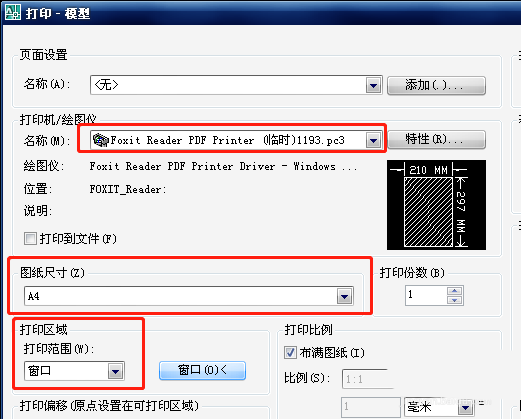

3、在“打印-模型”对话框中，在打印机名称的下拉框中选择带PDF字样的选项——“Foxit Reader PDF Printer”。设置图纸尺寸为“A4”，打印范围选择“窗口”。

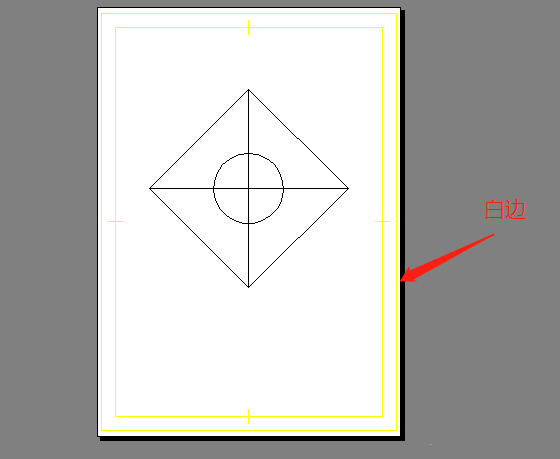

4、首先在设置之前，我们先单击【预览】按钮，查看一下效果，发现图框外围有一圈白边。如下图所示：

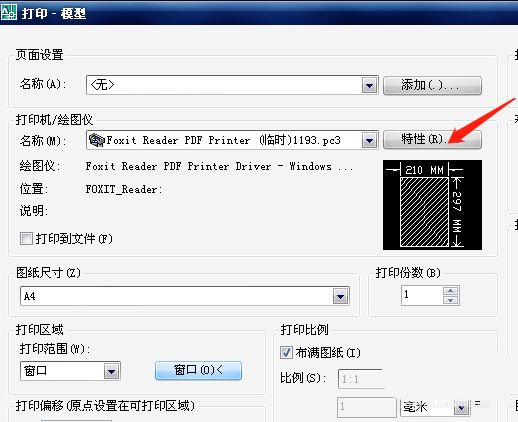

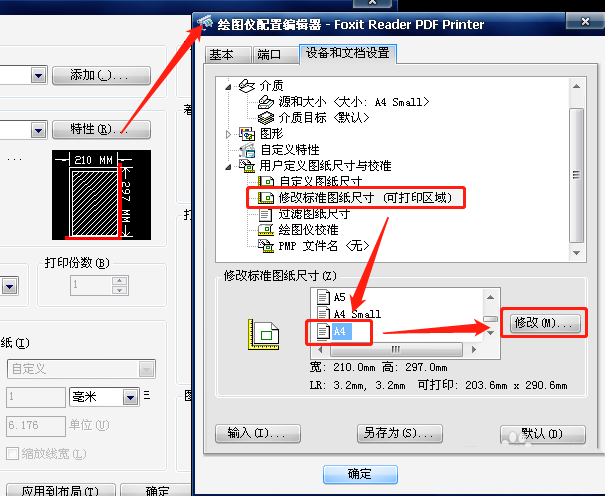

5、现在我们来设置去除这圈白边：在“打印-模型”对话框中，点击【特性】按钮，弹出“绘图仪配置编辑器-Foxit Reader PDF Printer”对话框。
6、在弹出的对话框中的“设备和文档设置”选项卡中，选中“修改标准图纸尺寸（可打印区域）”。然后在下面的“修改标准图纸尺寸”框中选中“A4”。再单击右侧的【修改】按钮，弹出“自定义图纸尺寸-可打印区域”对话框。

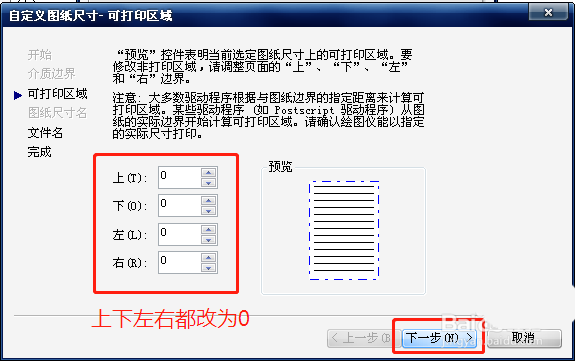

7、在“自定义图纸尺寸-可打印区域”对话框中，上、下、左、右都改为0，点击【下一步】。

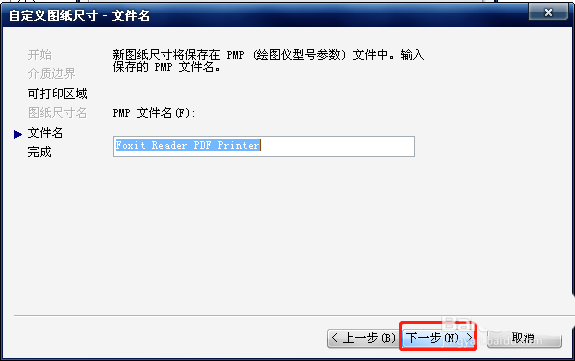

8、弹出【自定义图纸尺寸-文件名】对话框，可直接单击【下一步】。

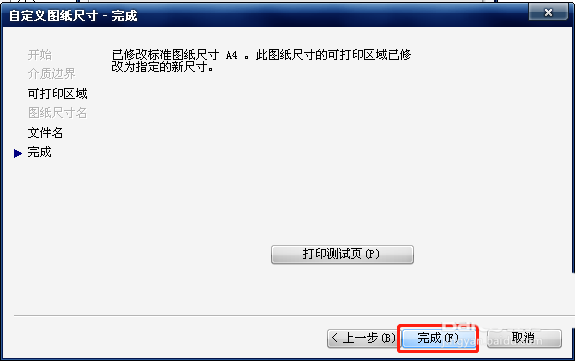

9、弹出【自定义图纸尺寸-完成】对话框，可直接单击【完成】。最后对刚才打开的对话框都按【确定】，关闭对话框，直到再次回到“打印-模版”对话框。

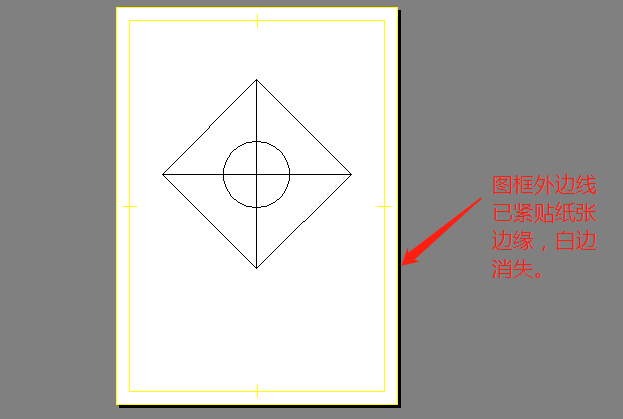

10、回到“打印-模版”对话框中，单击【预览】按钮，发现图框外边线已经紧贴纸张边框，白边已经消失，设置成功。
以上就是CAD图纸打印去除空白边缘的教程，希望大家喜欢，请继续关注脚本之家。
