估计很多用户还不知道cad绘制楼梯平面图的操作，其实操作非常简单，下面小编就分享给大家cad绘制楼梯平面图的图文操作方法。
cad绘制楼梯平面图的图文操作

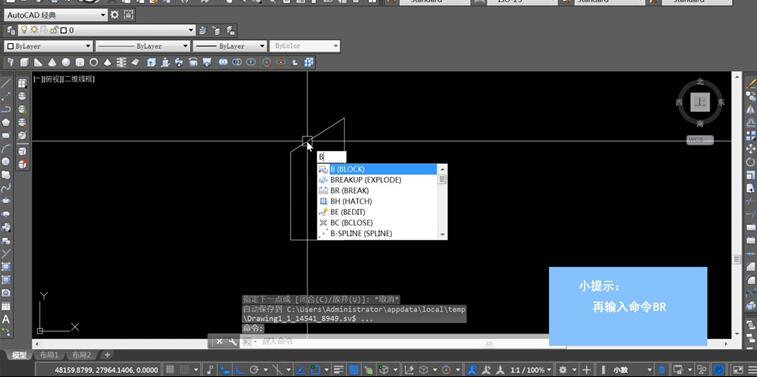

1、首先打开cad，打开正交命令，输入命令l，画出直角梯形，再输入命令br，将选定的直线打断。

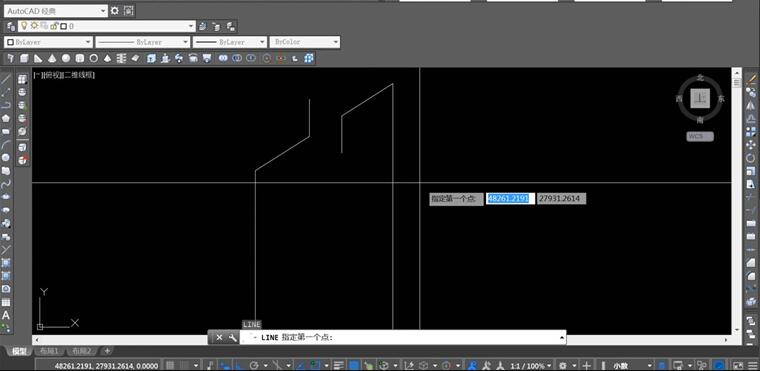

2、再输入直线命令l，在打断的一端画线段，使用复制命令co，复制刚才画的线段，再输入直线命令l，将两条线段连接起来。

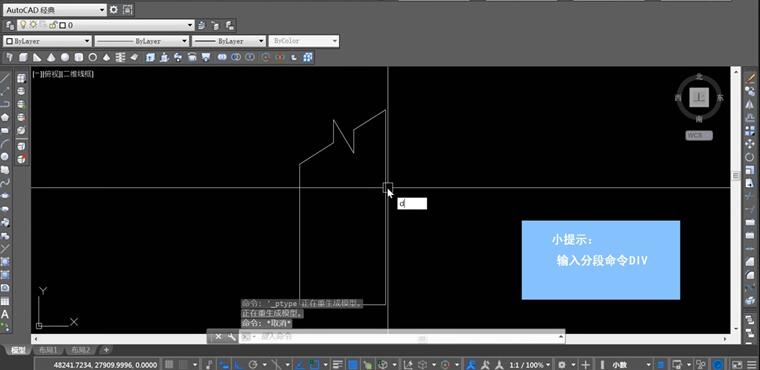

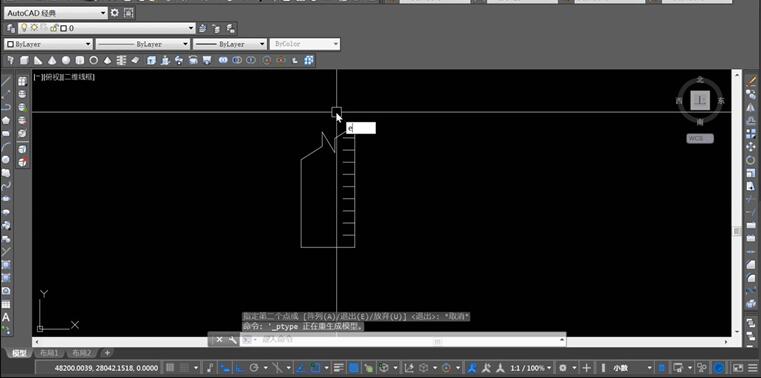

3、输入分段命令div，将直线进行分段，输入线段数目10，再输入直线命令l，画出小线段，再输入命令co，布置相应个数。
4、然后输入命令ex，选中左边的线段和上边已经画好的折线线段，选择要延伸的对象，完成线段的延伸。

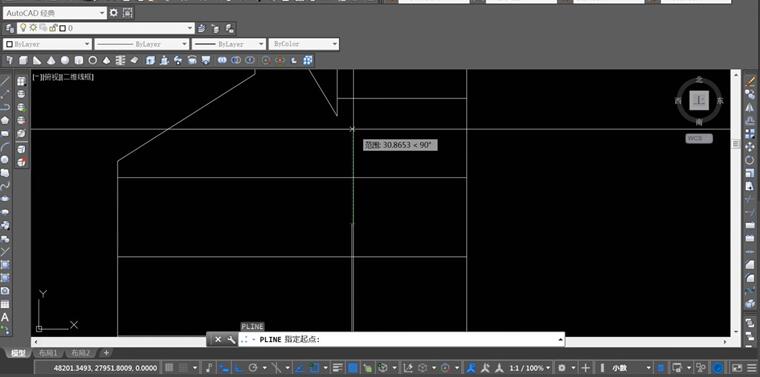

5、输入直线命令l，选择梯形中间的点，画出直线，输入命令pl，指定一个端点，画出范围，再输入命令w，输入起点宽度为0，端点宽度为20，即可完成楼梯的绘制。
各位小伙伴们，看完上面的精彩内容，都清楚cad绘制楼梯平面图的图文操作方法了吧!
