cad中想要建模弹性圆柱销三维模型，该怎么创建呢？我们以“销 GB/T 879 30x60”为例进行演示，请看下文详细介绍。

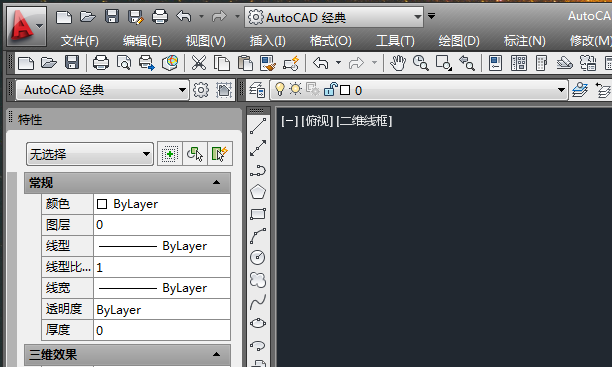

1、如下图所示，打开AutoCAD软件，新建一个空白的dwg文件。

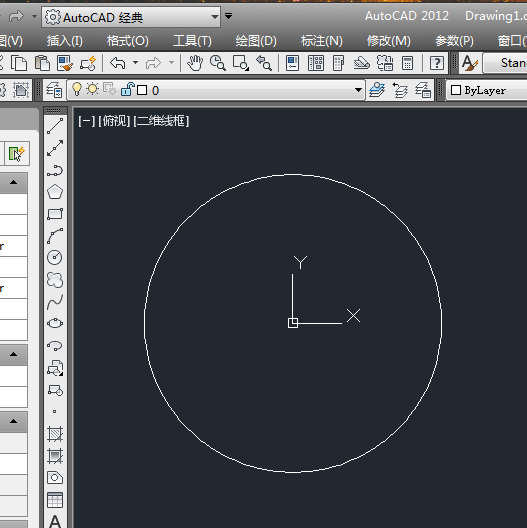

2、如下图所示，画直径30的圆。
1）输入c，回车
2）输入0,0，回车
3）输入d，回车，
4）输入30，回车。

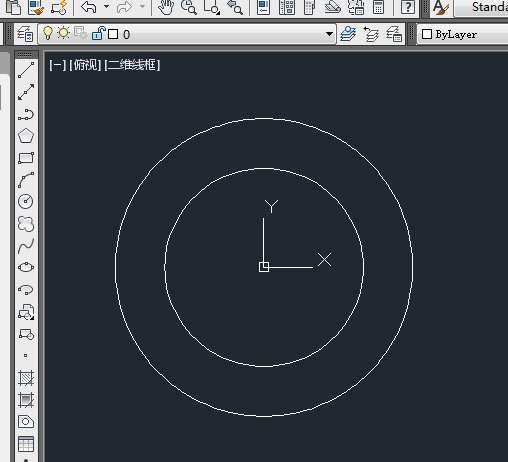

3、如下图所示，将直径30的圆向内偏移30。具体：
1）输入o，回车，
2）输入5，回车，
3）选中圆，
4）在圆内单击鼠标左键，
5）“ESC”退出偏移状态。

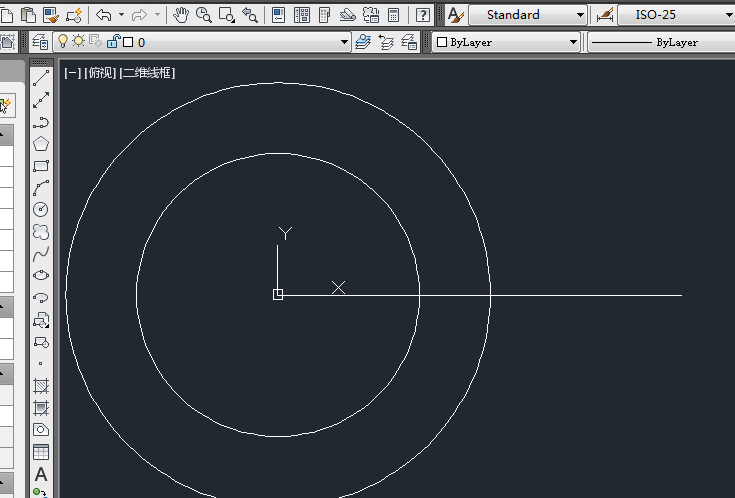

4、如下图所示，从圆心处向右画一条水平直线作为辅助线。

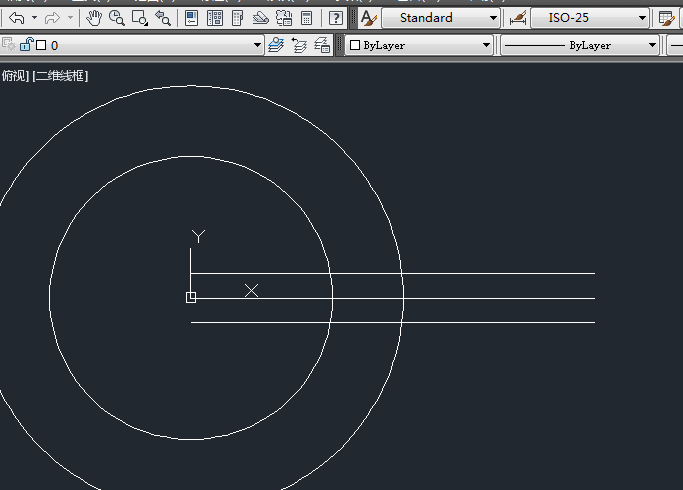

5、如下图所示，将辅助线分别向两侧各偏移1.75mm。

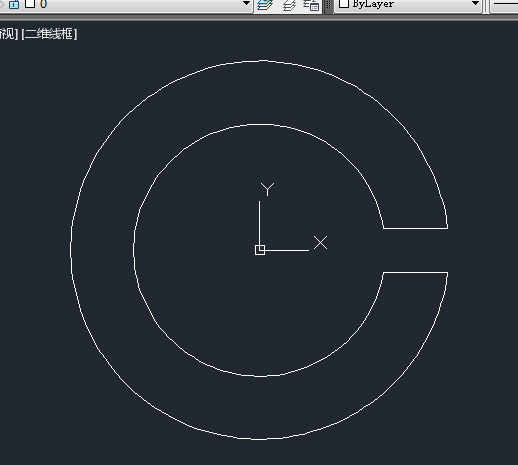

6、如下图所示，输入“tr”，激活修剪命令，将口子修剪出来，将最后无法修剪掉的多余的线段删除掉。

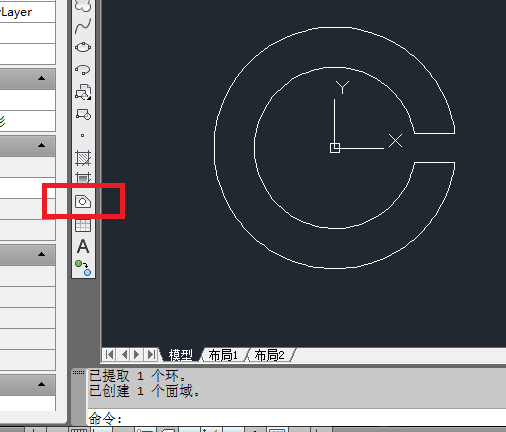

7、如下图所示，创建一个面域。点击工具栏中的“面域”图标，选中所有的零散线段，回车。
8、如下图所示，执行【绘图——建模——拉伸】，激活“拉伸”命令。

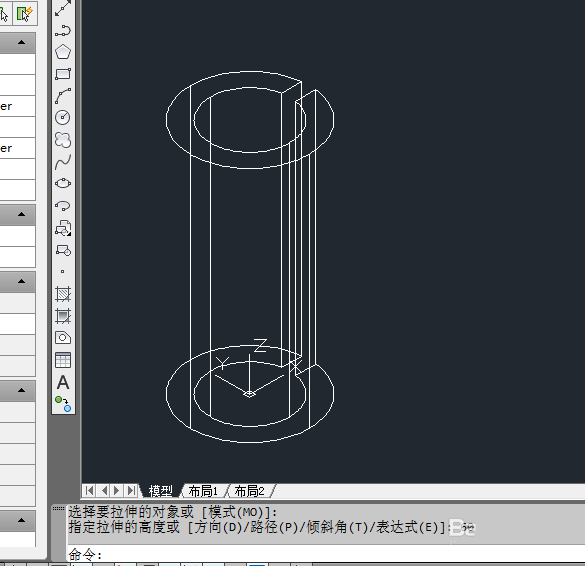

9、如下图所示，激活拉伸命令之后，选中之前创建的面域，设置拉伸高度为60，成功拉伸出一个实体。

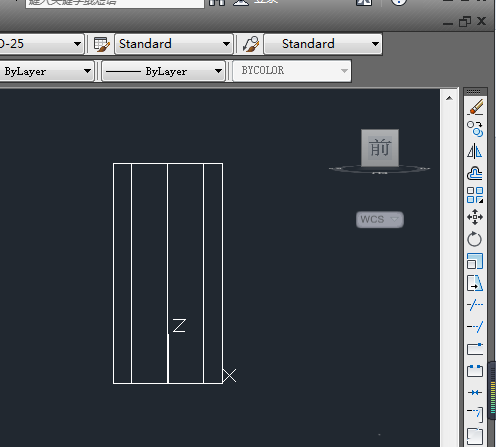

10、如下图所示，笔者这是2012版本的AutoCAD软件，所以可以直接在软件右上角调整视图方向，调整视图方向为前视图。

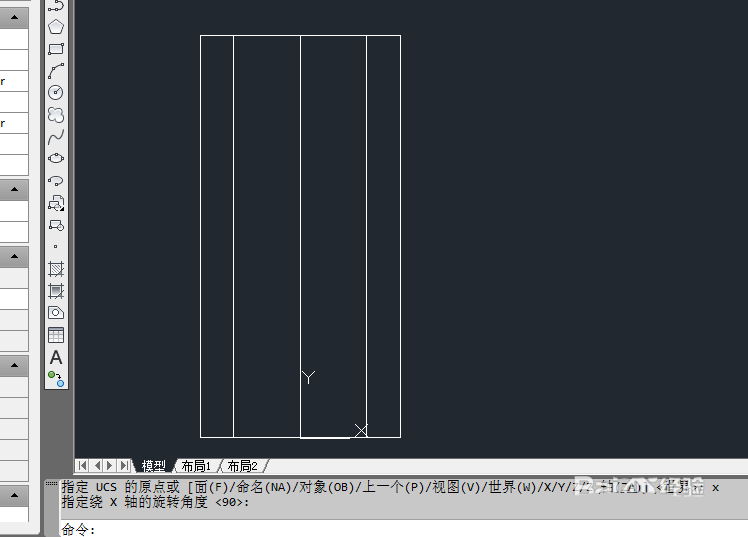

11、如下图所示，将坐标系绕X轴旋转90度。

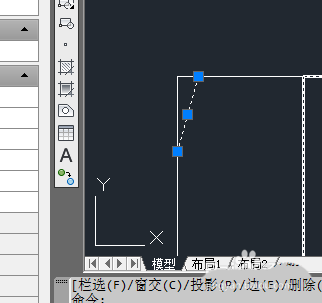

12、如下图所示，画出这样一个三角形出来，用到直线命令和修剪命令。

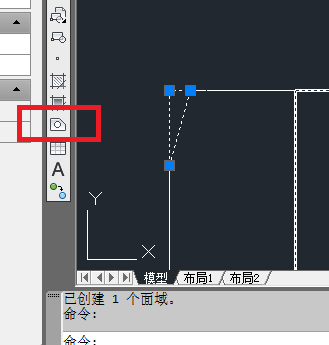

13、如下图所示，又一次创建面域，这次是三角形面域。

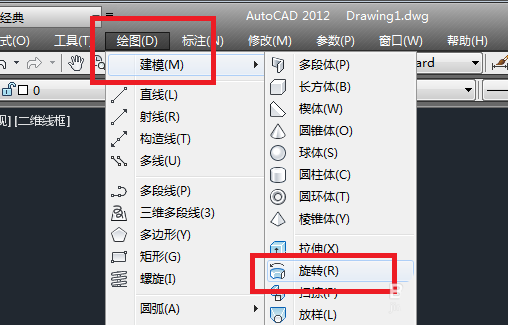

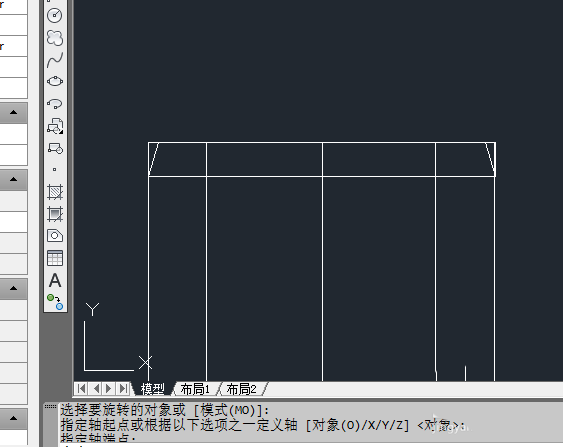

14、如下图所示，执行【绘图——建模——旋转】，激活旋转命令。
15、如下图所示，三角形面域经过360度旋转生成一个实体。

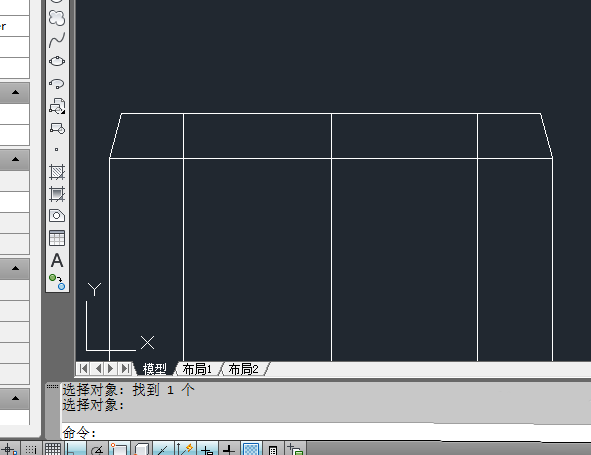

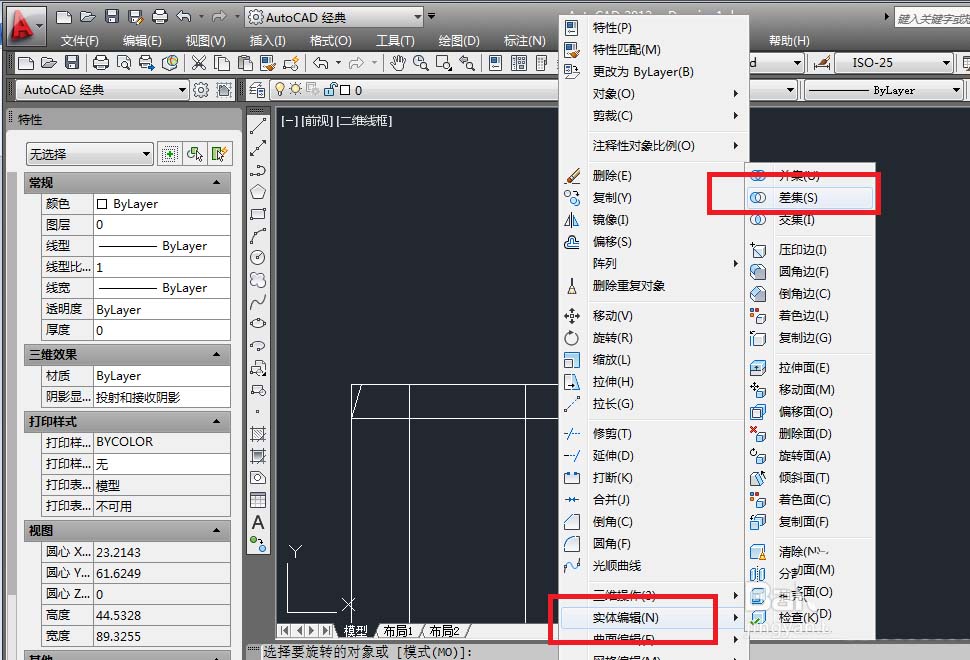

16、如下图所示，执行【修改——实体编辑——差集】，激活“差集”命令。
17、如下图所示，完成差集操作。
1）选择拉伸出来的实体，回车，
2）选择旋转出来的实体，回车。

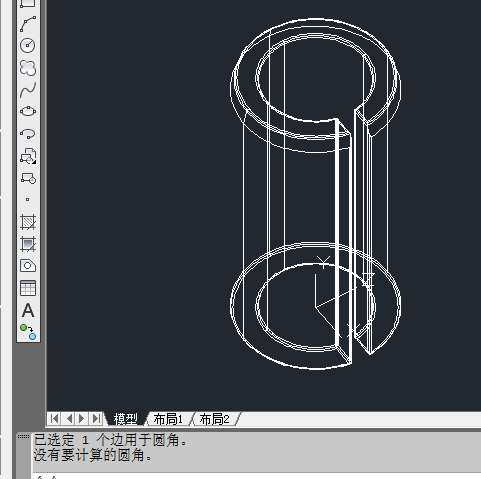

18、如下图所示，对所有的实体边线进行倒圆角操作，圆角半径R0.5，这个所有的边线倒圆角操作有点复杂，这里就不多说了，主要是输入f，回车，选中实体，回车，输入r，回车输入0.5，回车，选中边线，回车。

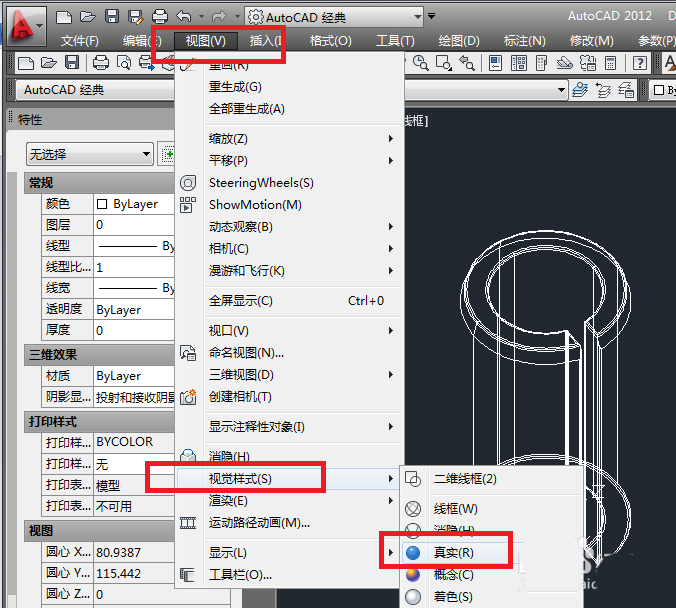

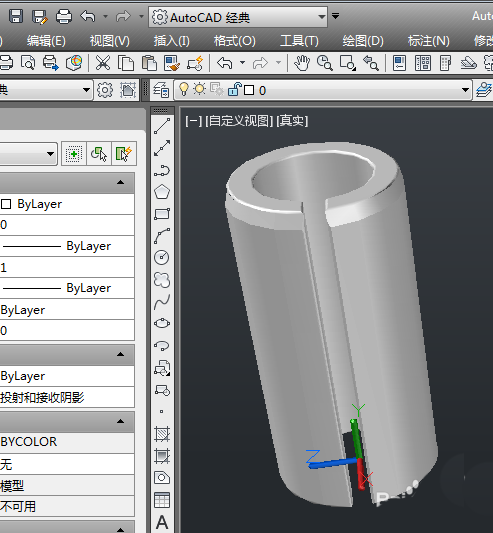

19、完成以上所有的操作，其实弹性圆柱销就已经完成建模了，只是可以看到这种“二维线框”模式看起来很不舒服，所以这一步如下图所示，执行【视图——视觉样式——真实】，将模型的视图状态变成真实视觉，就像其他三维软件那样显示。

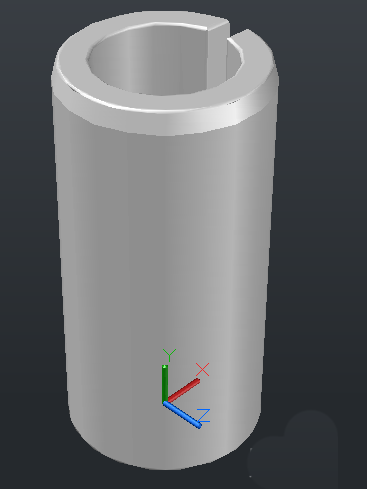

20、如下图所示，这里就完成了“销 GB/T 879 30x60”的三维建模。
以上就是cad建模三维圆柱销零件的教程，希望大家喜欢，请继续关注脚本之家。
