cad中想要创建一个样本模式。在样本模式里面需要对单位、字体的大小样式、点样式、标注样式等进行新的创建并保存，创建以后可以快速提升工作效率，下面我们就来看看详细的教程。

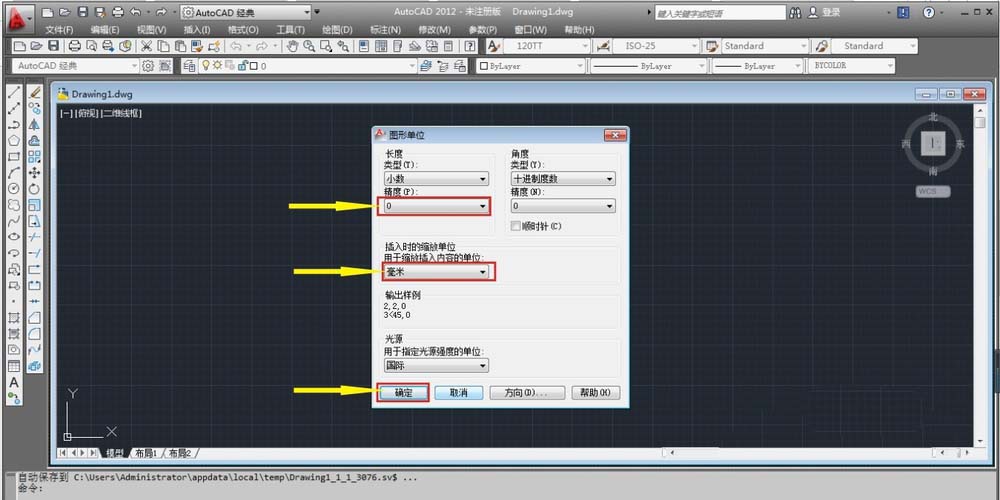

1、单位参数的修改，点击格式再点击下面的单位。我们要用到的是整数毫米的单位，如下面图纸所示。

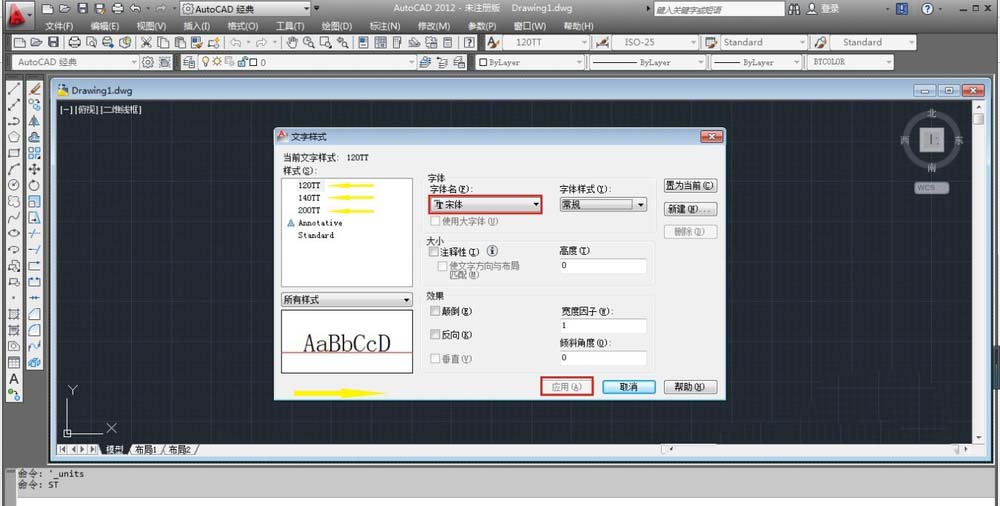

2、字体的样式和大小的修改，我们在作图的时候通常用的事宋体，能用到的字体大小一般是200、140、120的，按住快捷键st进行修改，如图所示。

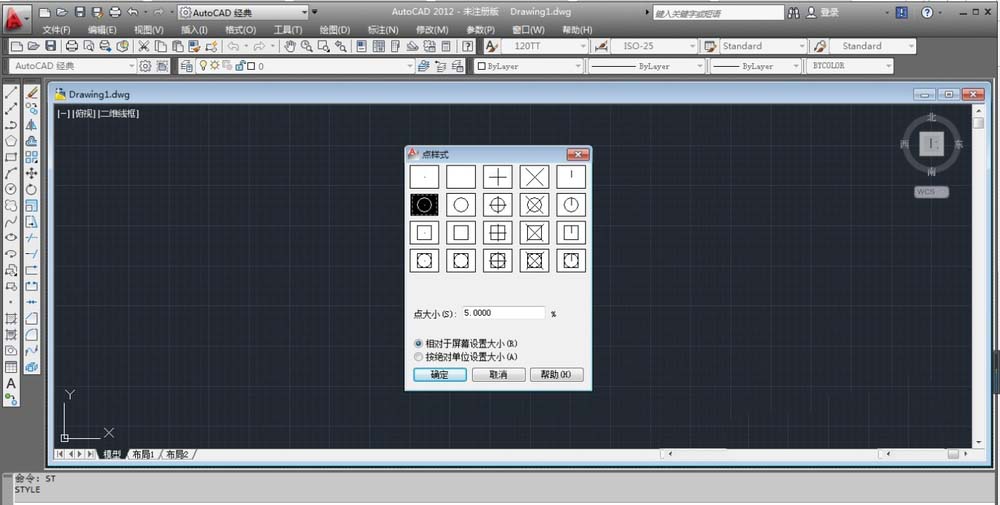

3、再来进行点样式的修改，点击格式里面的点样式，选择我们看着舒服并容易识别的点，如下图所示。

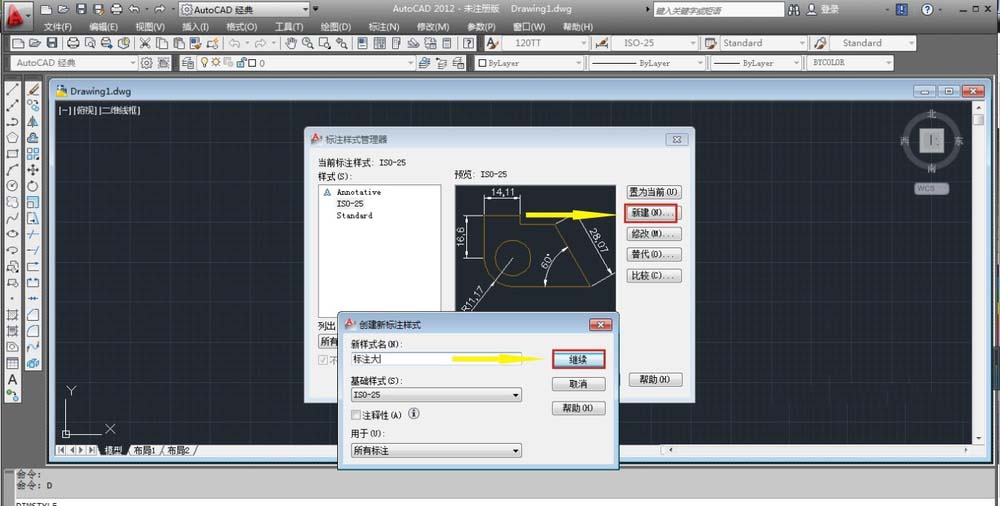

4、标注样式的设置，点击标注里面的标注样式。点击新建分别设置大、中、小三个标注，点击继续，如图所示。

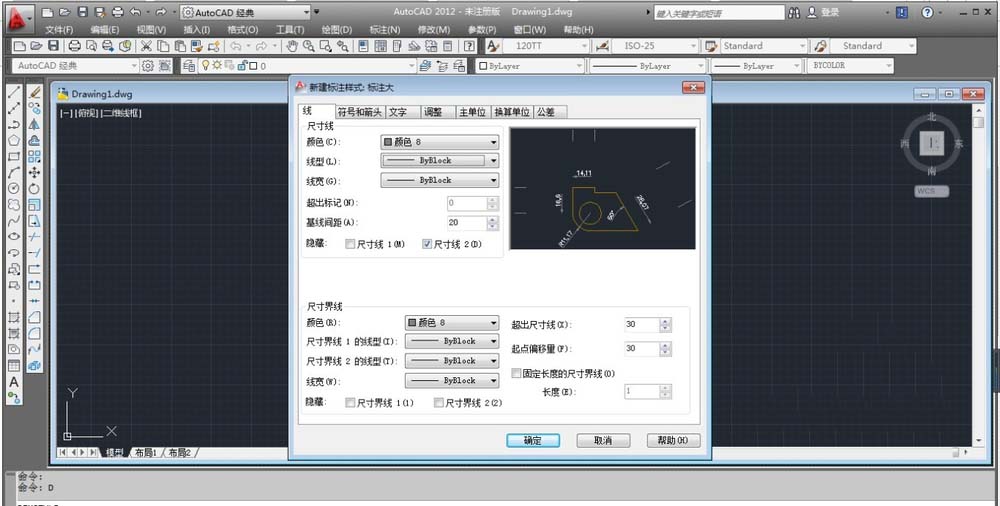

5、点击继续之后，再点击线的尺寸线和延伸线的设置，我们通常用到的数据如下面图纸所示，设置好之后点击确定。

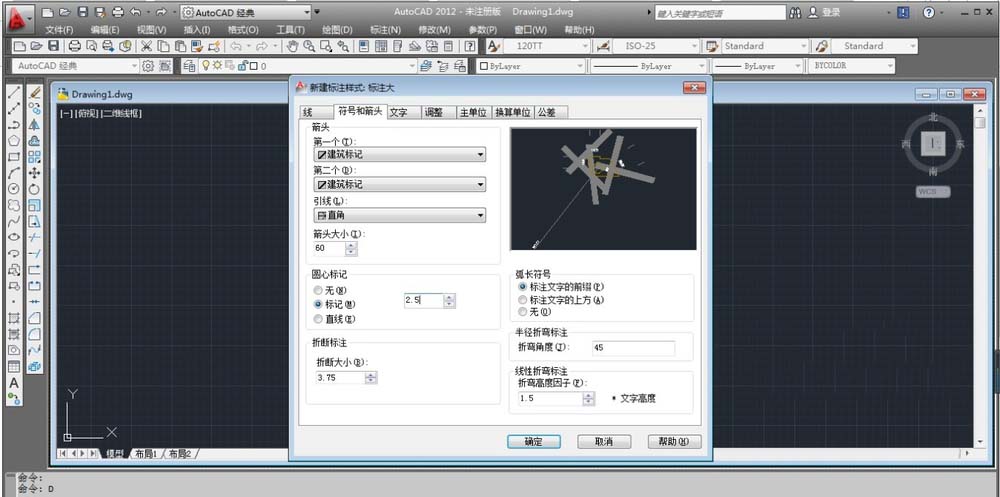

6、接着设置符号和箭头，建议大家设置的方案如下面图纸所示，设置好之后点击确定即可。

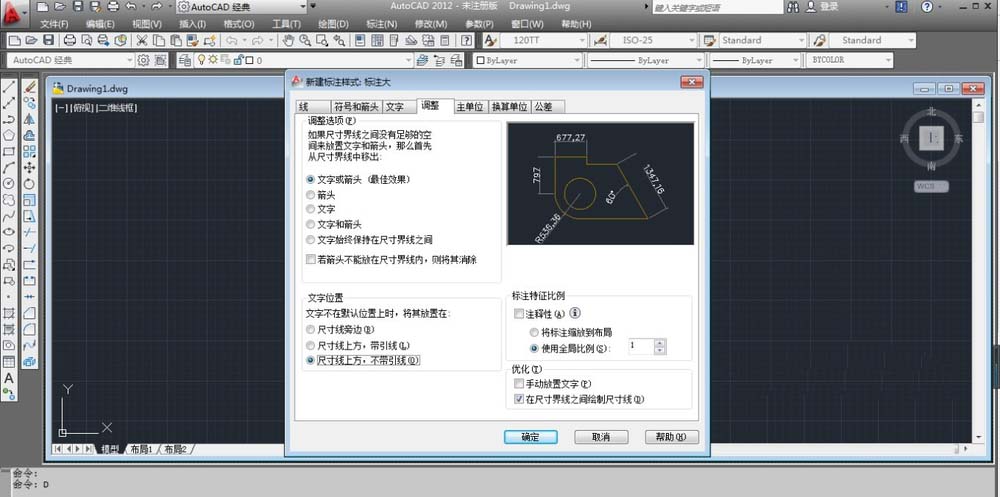

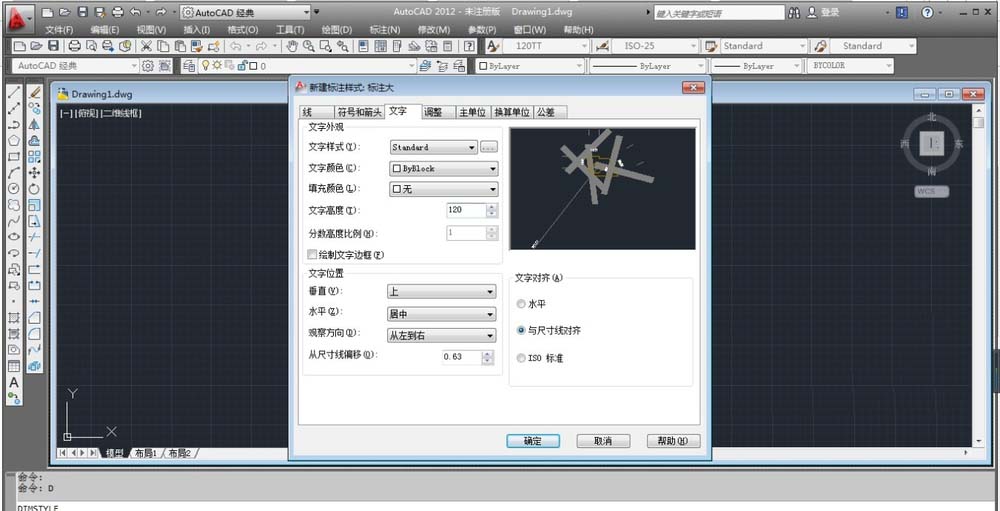

7、文字的大小大标注使用的是120、中标注字的大小100。调整方面选择尺寸线的上方，不带引线，如下图所示。

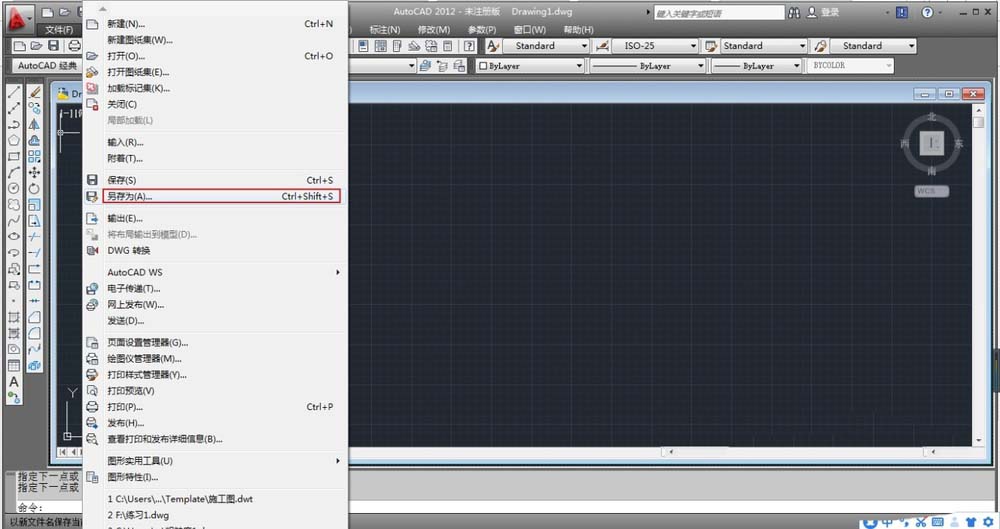

8、样板文件全部设置好之后，还需要进行另存为图形样板的形式，保存名设置为施工样板，下次打开的时候直接点击新建再点击施工样板即可。
以上就是cad创建样本模式文件的教程，希望大家喜欢，请继续关注脚本之家。
