边长500米的小区总面，只有门岗里的桌子那么大？当你把按“毫米”单位绘制的门岗平面图插入到按“米”单位绘制的小区总平图中，可能就会遇到这样的情况。大家也见怪不怪：缩放一下呗。这里隐藏了一个被众多从业者忽略的小知识。“图形单位”既是“毫米”也是“米”，既可以是“公制”也可以是“英制”，它可以微小到“微米”也可以巨大到“光年”。其实“图形单位”并不是上述任何一个单位。“图形单位”到底是个什么东东？如何正确理解“图形单位”？下面我们就来详细介绍一下。
一、“图形单位”是AutoCAD的虚拟度量单位

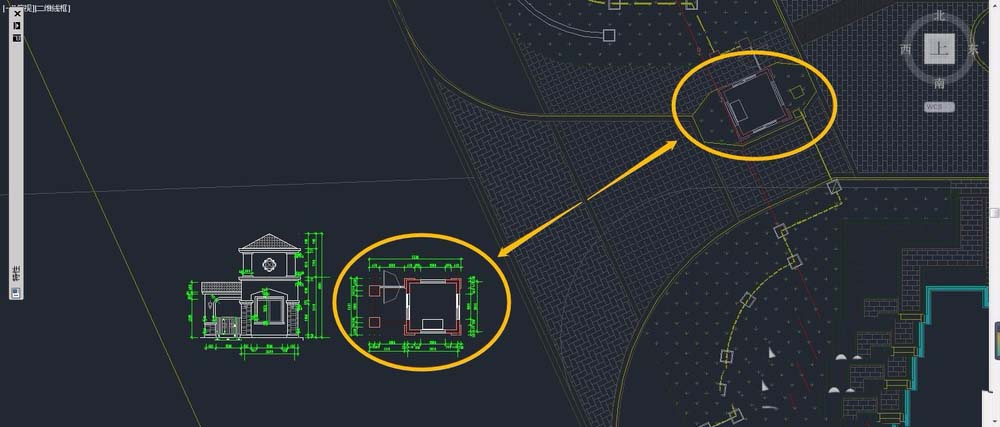

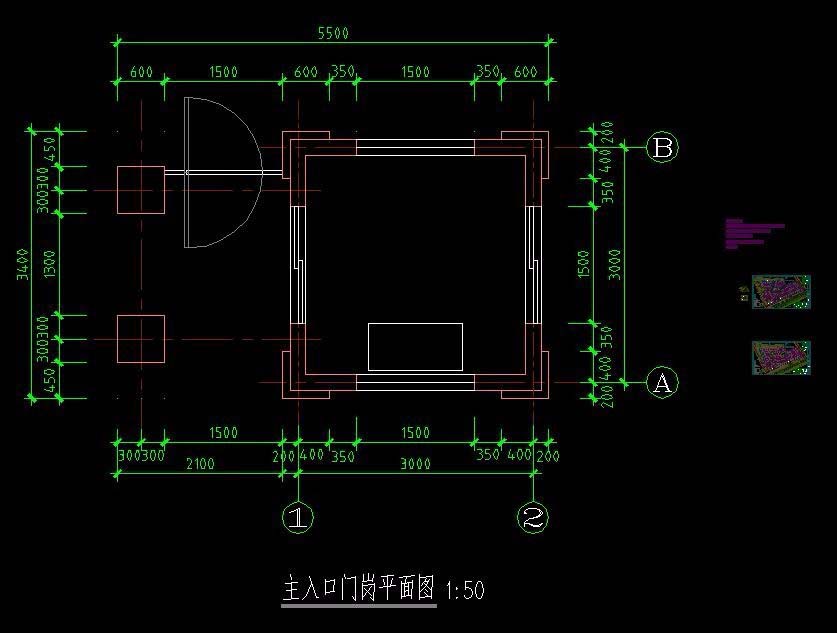

1、在门岗平面图中插入小区总平图，门岗平面图和小区总平图（右侧两个长方形小图）都保持了绘制时的原始大小，未经缩放处理。小区总平图只有门岗里的桌子那么大，好比现实当中一张图纸摆在了桌子上，很有意思。

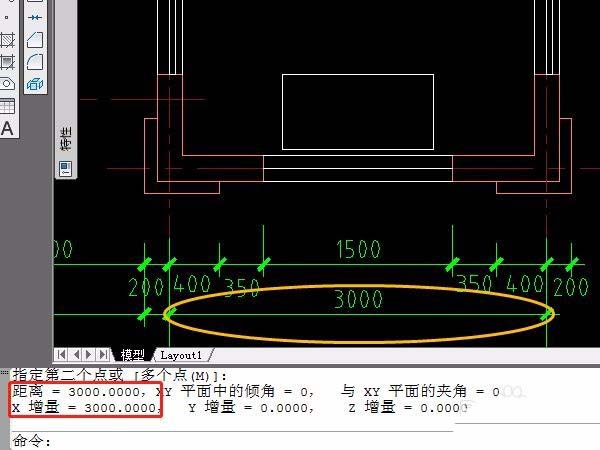

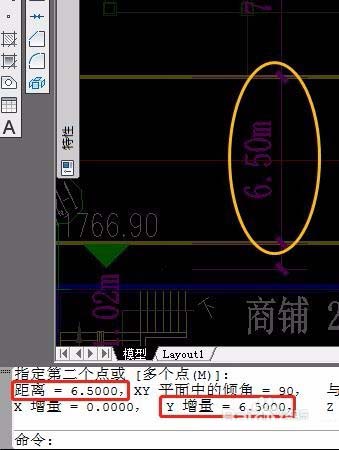

2、输入键盘“di”测量工具，实测图形的实际大小：门岗平面图中标注“3000”（mm）的距离为“3000”（图形单位）；小区总平图中标注“6.5m”的距离为“6.5”（图形单位）；
3、可见，在键盘上输入尺寸、绘制图形，这里的测量单位是“图形单位”。“图形单位”是AutoCAD中绘制和测量图形的虚拟度量单位。建筑专业惯用“毫米”单位，总图专业惯用“米”单位，同样绘制“3000mm或6500mm”的长度，建筑专业习惯绘制“3000或6500”个图形单位，而总图专业则习惯绘制“3或6.5” 个图形单位，其间自然形成1:1000的比例关系。根据不同行业或专业的习惯，“图形单位”可以代表 “米”、“毫米”、“微米”甚至“光年”，以及英尺、英寸等英制单位。在AutoCAD系统中，不同单位可以通过设置“图形单位”来实现自动换算并缩放图形。
二、设置“图形单位”的选项

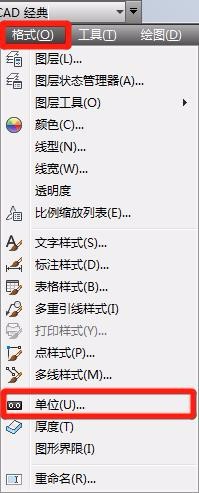

1、在“格式”下拉菜单中找到“图形单位”设置窗口。
1）必选项：“长度”。

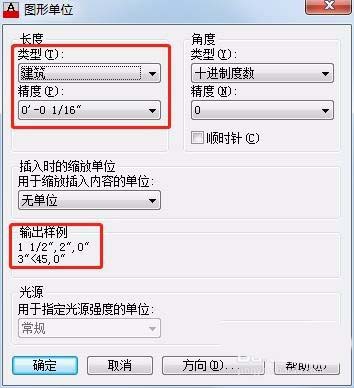

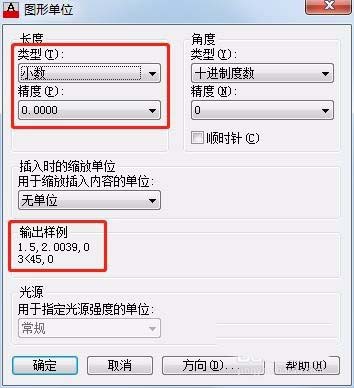

“长度-类型”：选择“小数”为十进制计数方式；选择“工程”、“建筑”会变成英制计数方式。
“长度-精度”：可默认“0.0000”。（该选项定义“模型”窗口中绘制和测量图形的精度，不是尺寸标注的精度）
2） 默认选项：
“角度”。默认类型“十进制度数”和精度“0”。
3） “插入时的缩放单位”（非必选）：绘制当前文件所使用的单位。
我所接触的建筑行业文件中，绝大多数文件该选项为“无单位”，操作当前文件无影响；有的文件该项为“毫米”或“米”，但大多数时候也与“无单位”选项的文件并无二致。
** 那么，“插入时的缩放单位”选项到底有何用途，详见下一步骤。
三、“插入时的缩放单位”的真正用途

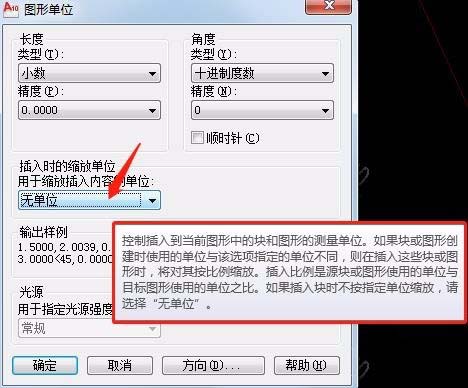

当鼠标悬停在“插入时的缩放单位”的下拉选项上时，系统自动显示该选项的释义：“控制插入到当前图形的块和图形的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，请选择“无单位”。”
每一句话都令人费解，不管它。下面通过实例来了解。
再次打开“小区总平面图”。

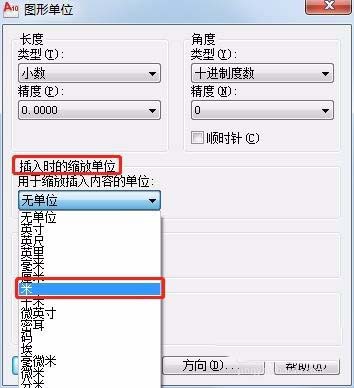

将“图形单位”中的“插入时的缩放单位”由原来的“无单位”改为“米”单位（绘制“小区总平面图”时的图形单位对应“米”单位）。
保存文件。
打开“门岗平面图”，在门岗平面图中插入修改过的“小区总平面图”。
系统自动将“小区总平面图”放大1000倍，与门岗的“毫米”单位相统一，当前文件的门岗与总平图中的门岗大小一致。
** 在文章开头的示例文件中，需要分别测量门岗图和小区总图的图形大小，判定它们的比例关系和缩放倍数，然后手动放大。
4、通过示例，“插入时的缩放单位”选项功能就很容易理解：
a. 选择绘制当前文件所对应的实物单位，使软件能够正确识别并实现自动换算和缩放。
b. 总平图对应“米”单位绘制图形，就选择“米”。当插入对应“毫米”单位绘制的建筑文件时，系统会自动将建筑图形缩小1000倍，变为当前的“米”单位。
c. 建筑图对应“毫米”单位绘制图形，就选择“毫米”。当插入对应“米”单位绘制的总平图文件时，系统会自动将总平图图形放大1000倍，变为当前的“毫米”单位。
d. 在我接触过的各种AutoCAD版本中，“无单位”选项会被系统默认为“毫米”单位。（可能是因为使用“毫米”单位的情况更为普遍。）
** 实例中“门岗平面图”文件的就是“无单位”选项。如果反过来在“总平图”中插入“门岗平面图”，“门岗”文件会被当做“毫米”单位处理，缩小1000倍，与“总平图”的“米”单位相统一。
如果反过来在“总平图”中插入“门岗平面图”，“门岗”文件会被当做“毫米”单位处理，缩小1000倍，与“总平图”的“米”单位相统一。
