cad绘图的时候，经常需要对线的线型和线宽进行设置，以达到对更好的表达说明效果。该怎么设置线型和线宽呢？下面我们就来看看详细的教程。

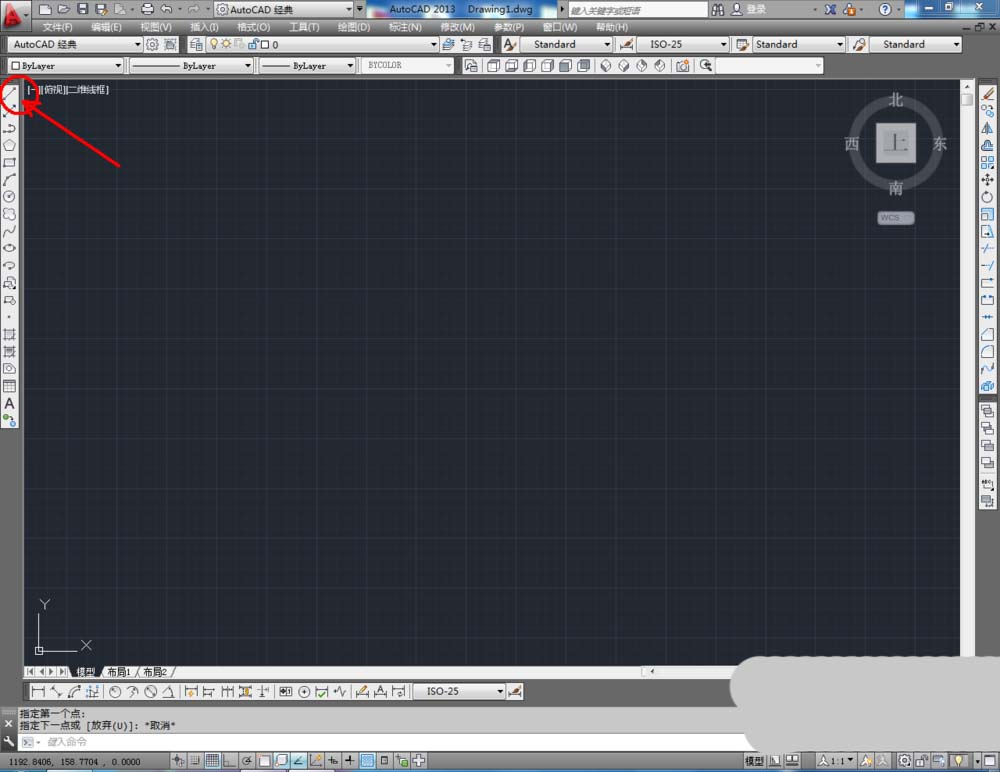

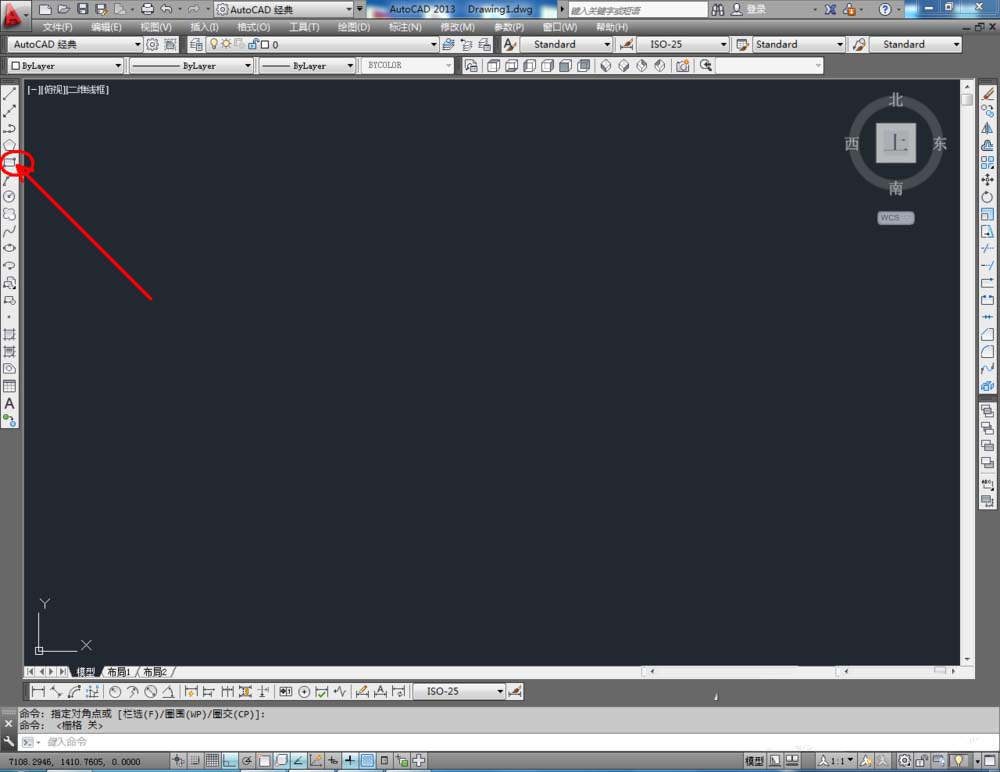

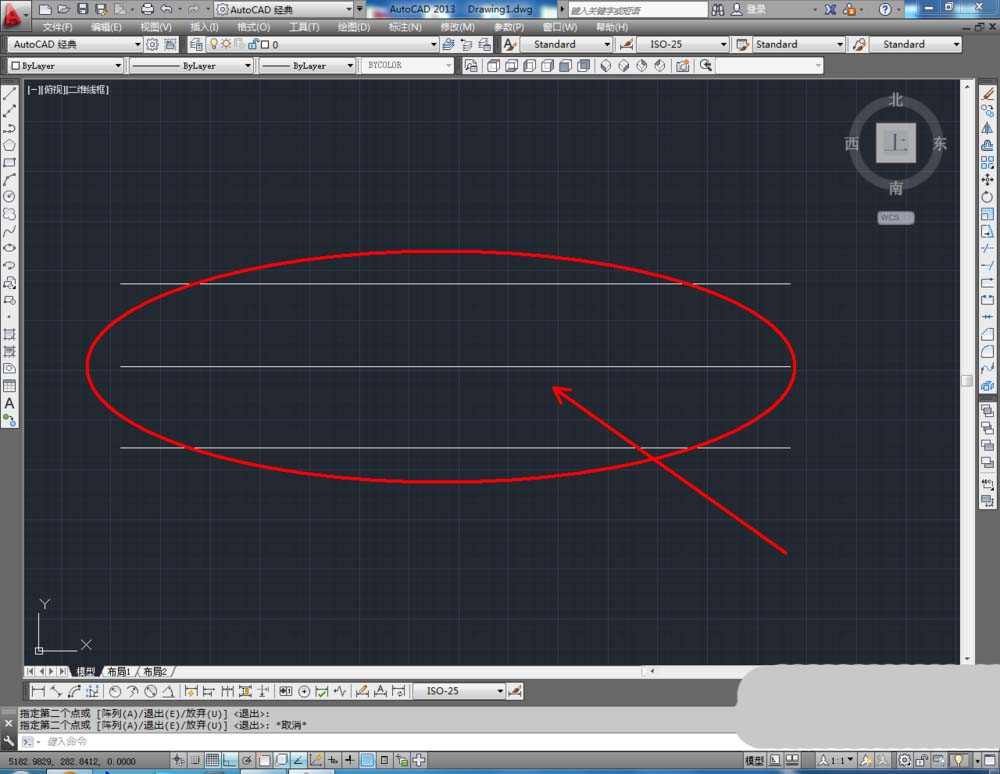

1、打开AutoCAD2013软件，点击【直线工具】，在作图区域绘制3条线段。点击颜色选择框，分别将3段线段设置为3种不同的图层颜色（如图所示）；

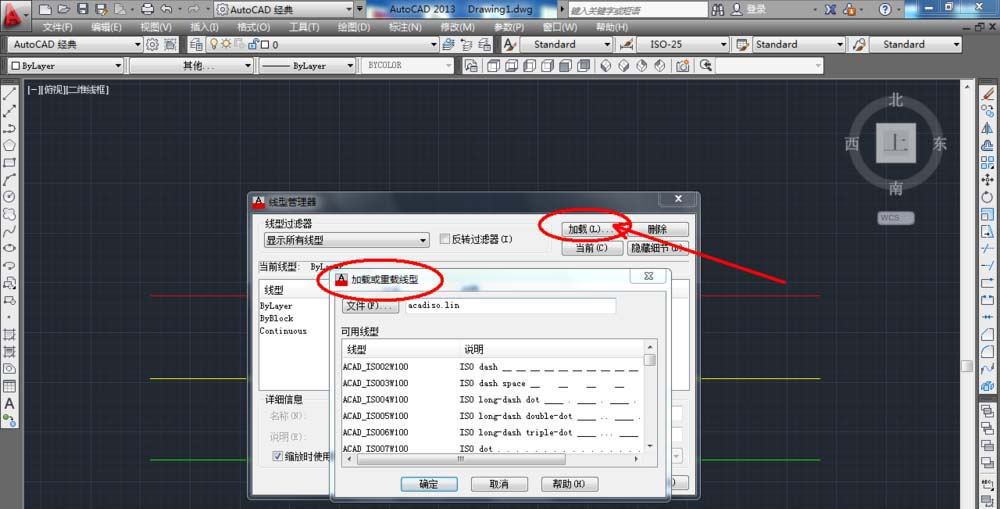

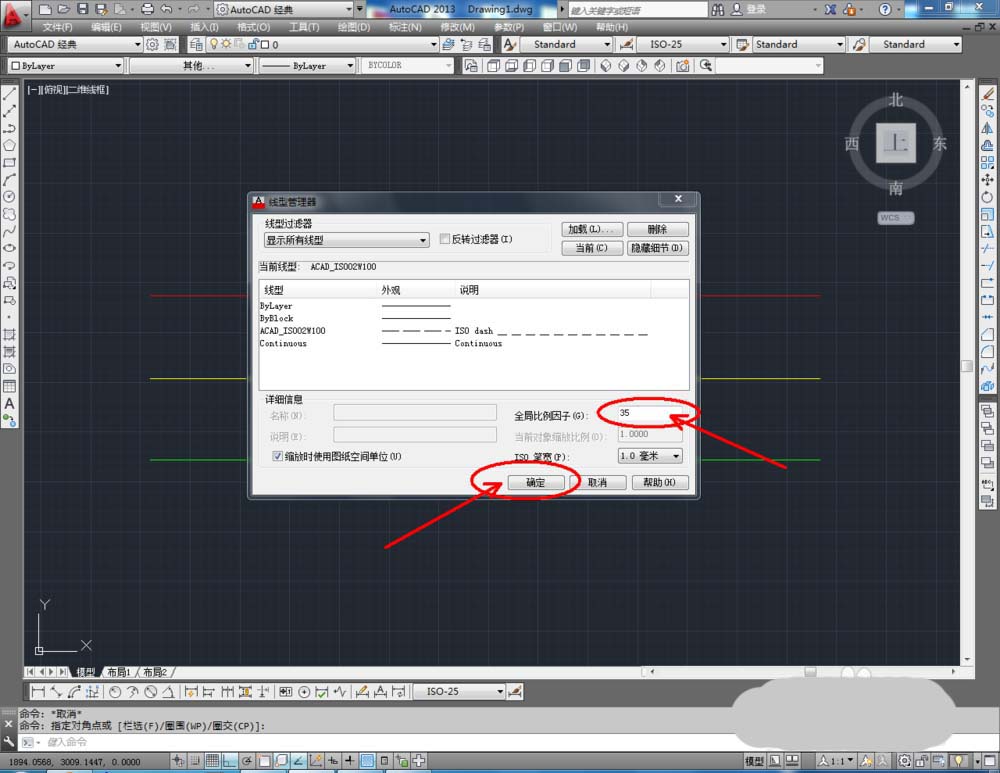

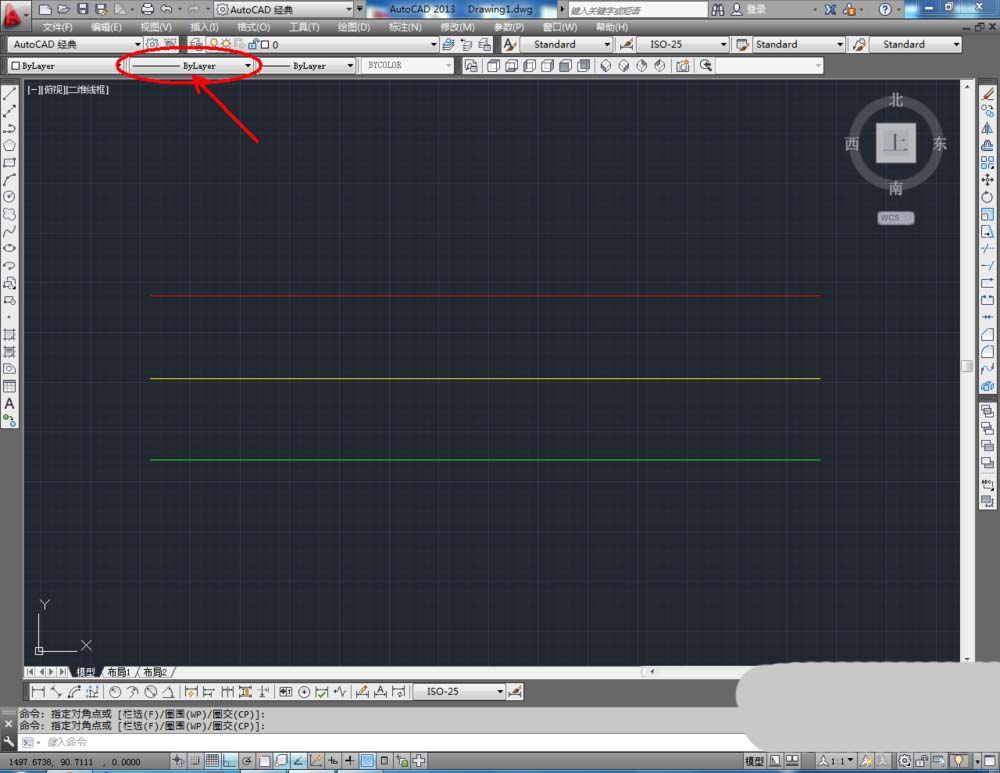

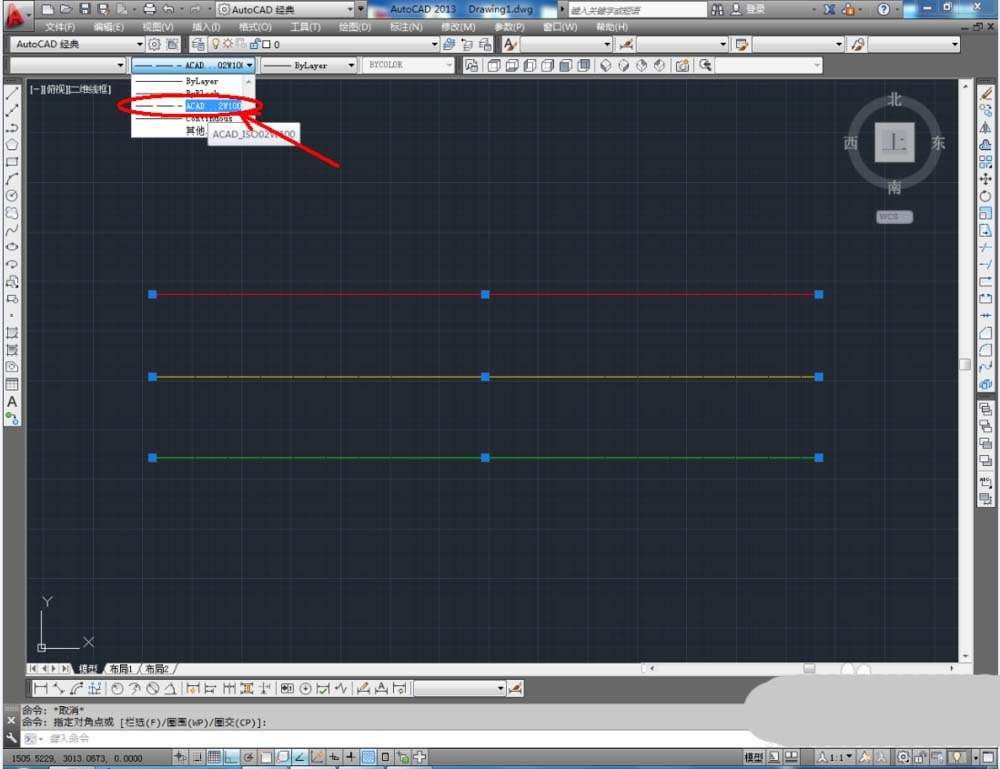

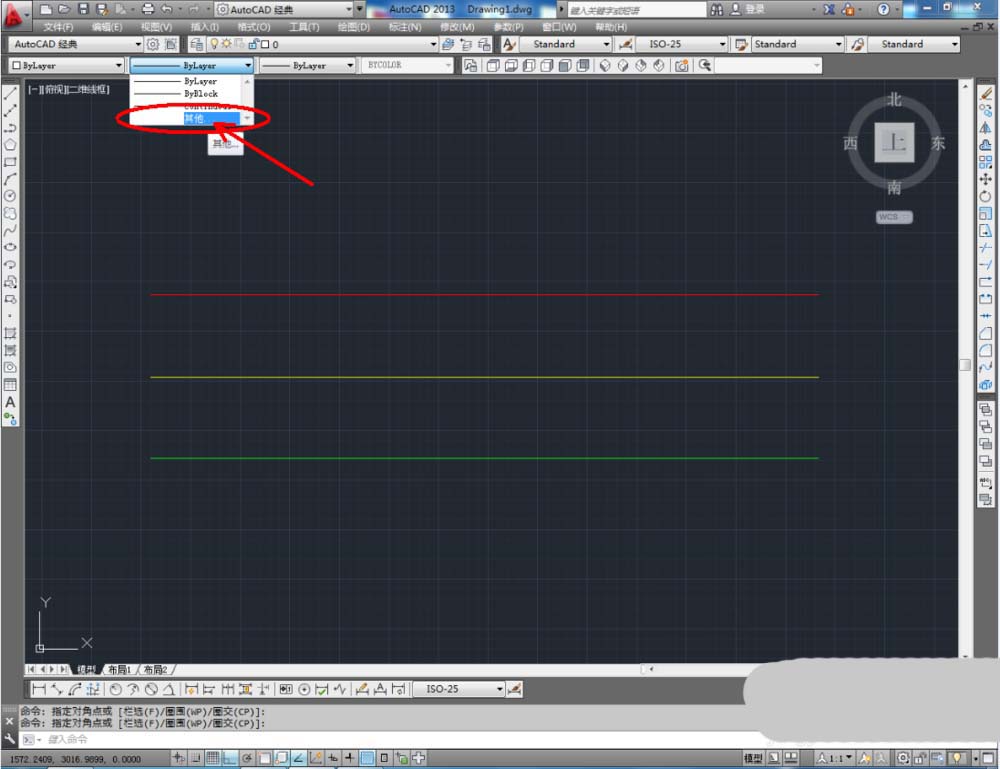

2、点击特性栏中的【线型控制】，点击【其他】，弹出线型管理器。点击【加载】，选中【IS002W100】点击【确定】。完成后，将线型设置为【IS002W100】（如图所示）；

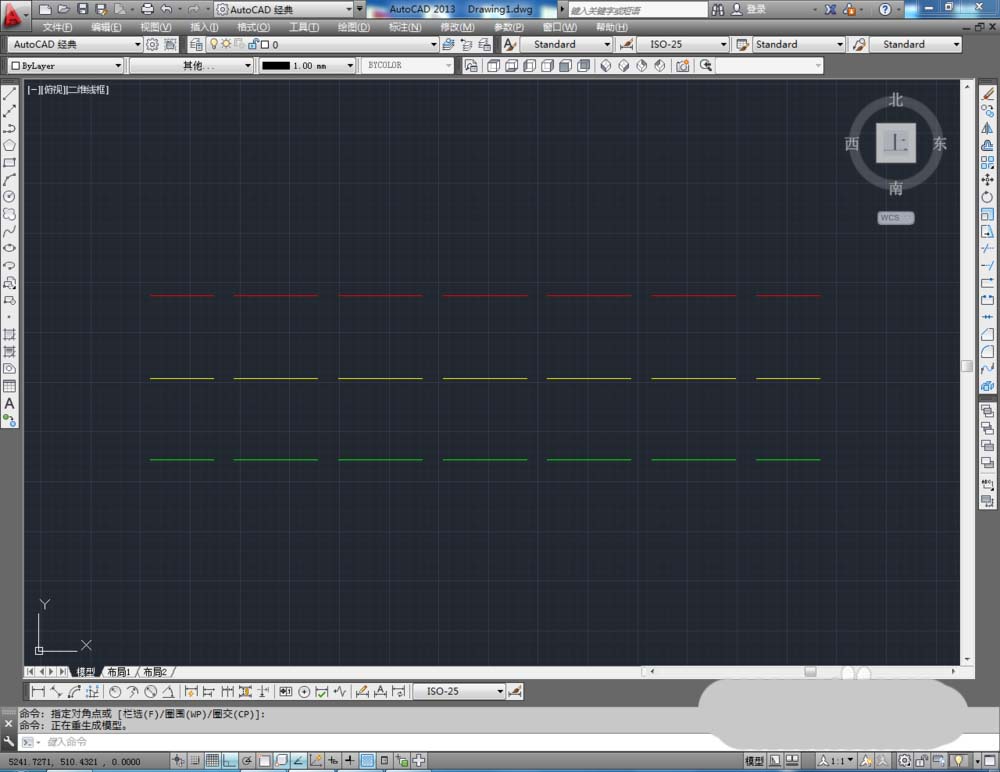

3、选中3段线段，点击【线宽控制】将线宽设置为0.8mm。点击下方【线宽】图标，预览设置好的线型和线宽效果（如图所示）；

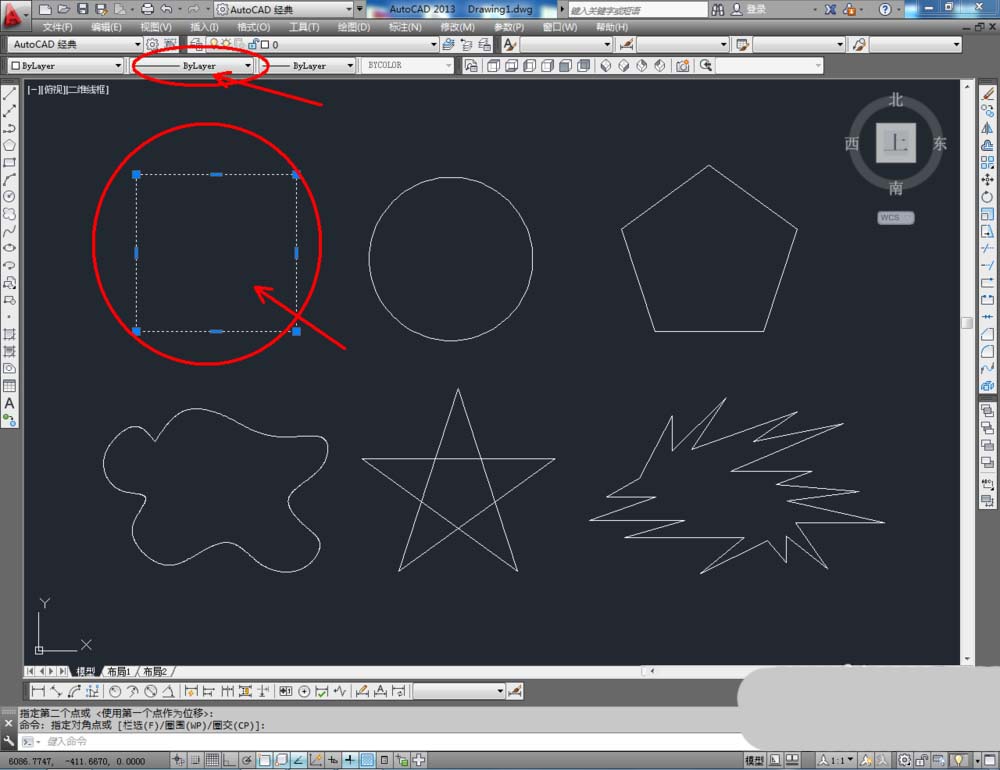

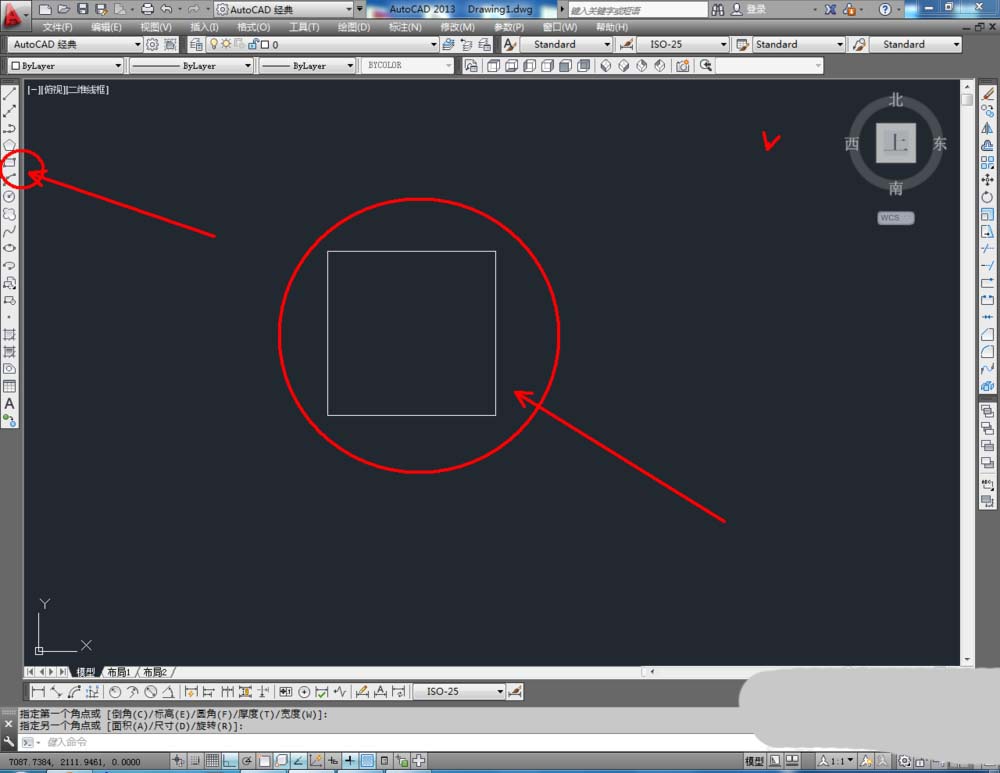

4、点击【矩形工具】，在作图区域绘制一个矩形图案；点击【圆形工具】，继续绘制一个圆形图案；同样的步骤，绘制出多个不同造型的图案（如图所示）；
5、选中矩形图案，点击图层颜色选择框，将颜色设置为红色；点击【线型控制】，将线型设置为【IS002W100】；点击【线宽控制】将线宽设置为0.8mm（如图所示）；

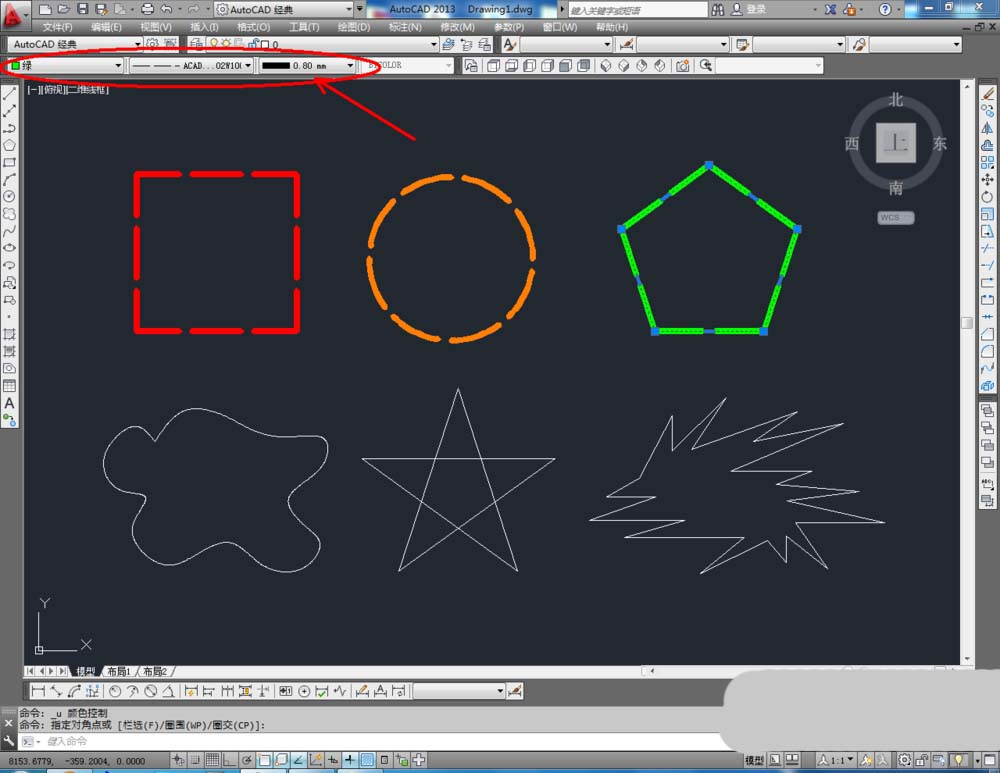

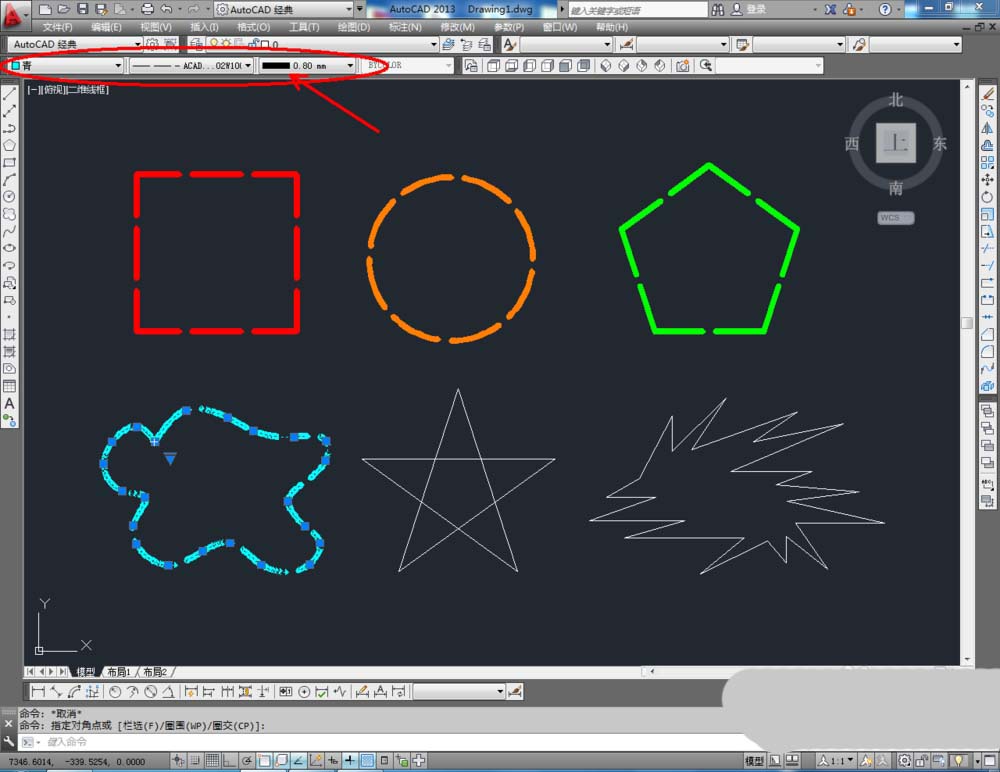

6、按照同样的步骤，分别对其他不同图案的图案颜色以及线型和线宽进行设置，完成对各个图案的绘制即可。
以上就是cad设置线型和线宽的教程，希望大家喜欢，请继续关注脚本之家。
