CAD绘制图纸很简单，想要绘制一个苹果的图形，绘制起来很简单，就是一个练手的简单实例，下面我们就来看看详细的教程。

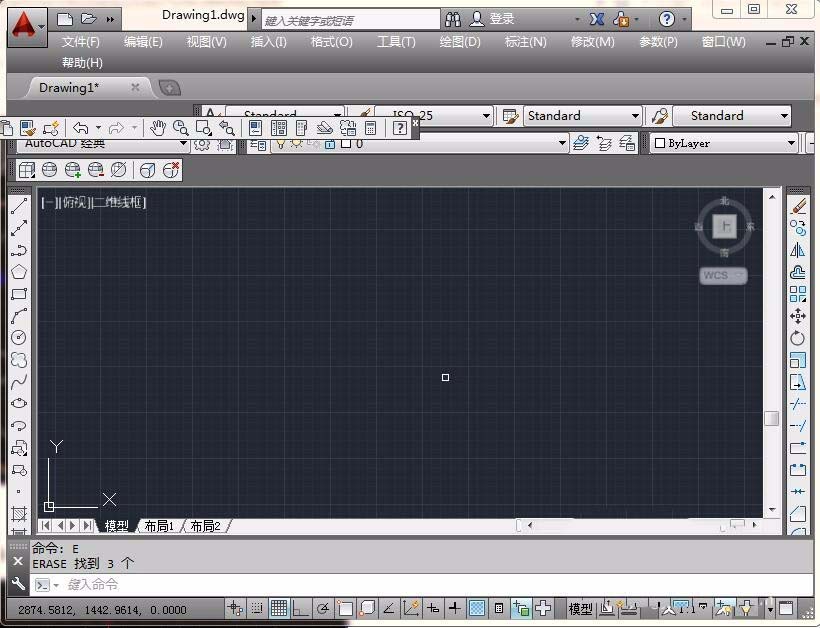

1、首先我们将CAD打开，进入到绘图界面，如图所示。

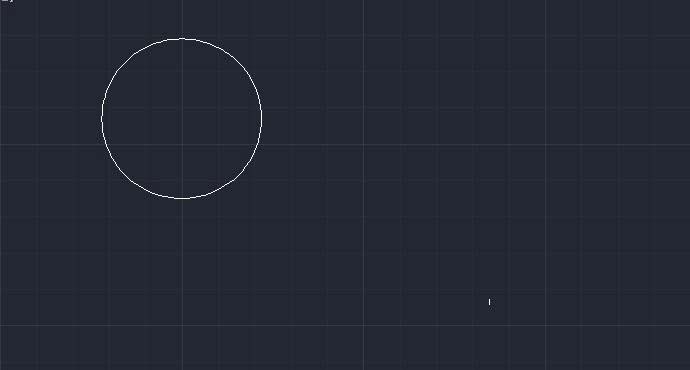

2、之后我们画出一个圆形，形状略大一些，如图所示。

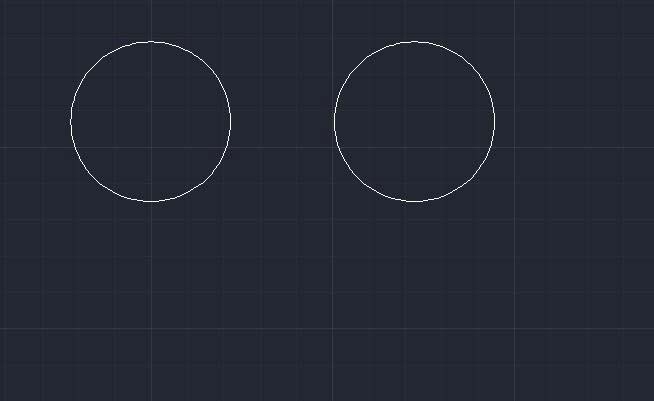

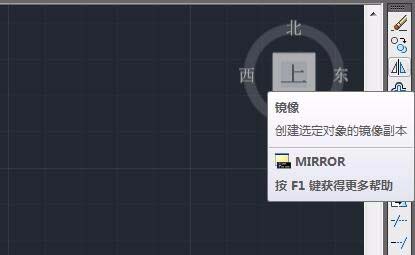

3、之后我们用镜像工具，在旁边的地方镜像出一个圆，保持两个圆在一个水平面上，如图所示。

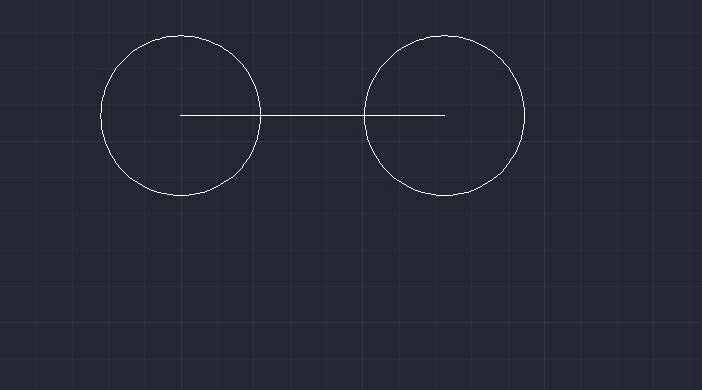

4、之后两个圆的圆形之间，画出一条直线，如图所示。

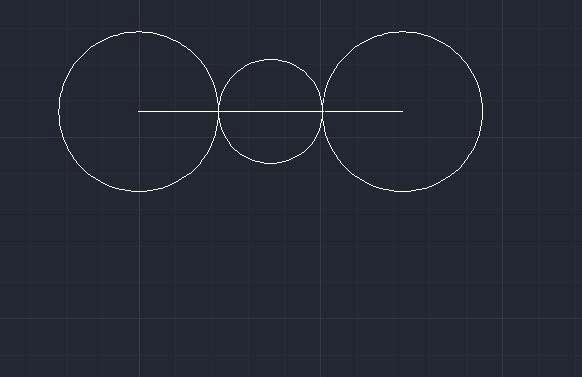

5、之后我们就可以用直线相交于圆的两点，画出一个圆，用两点画圆的方法去画即可，如图所示。

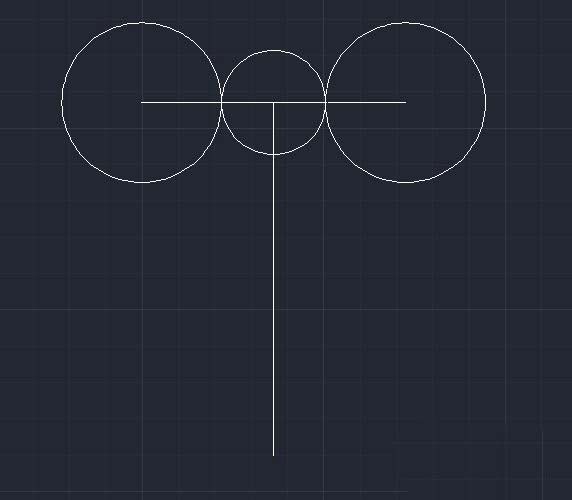

6、之后以小圆的圆心，向下引出一条垂线，如图所示。

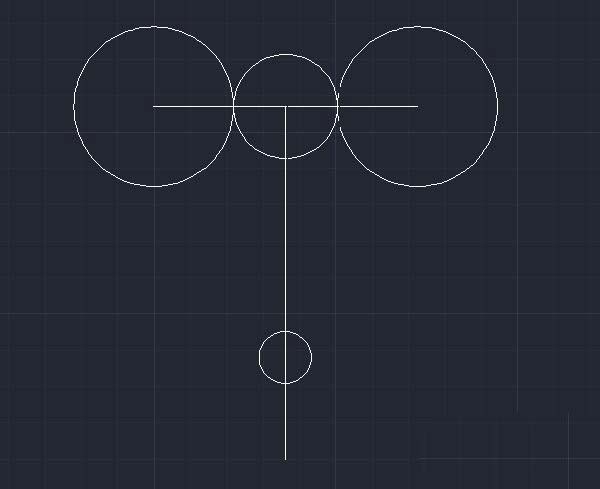

7、之后在下面合适位置，也就是苹果的底部，画出一个小圆，要比上面的小圆小一些，如图所示。

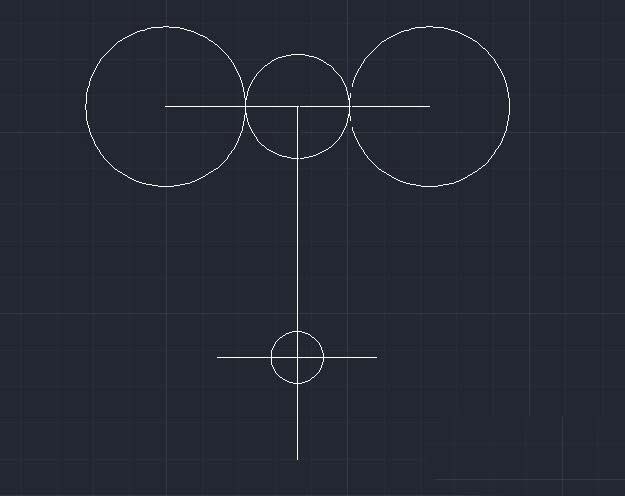

8、之后以小圆圆形为参考点，向两侧引出相同的长度，长度不要超过上面大圆的圆心，如图所示。

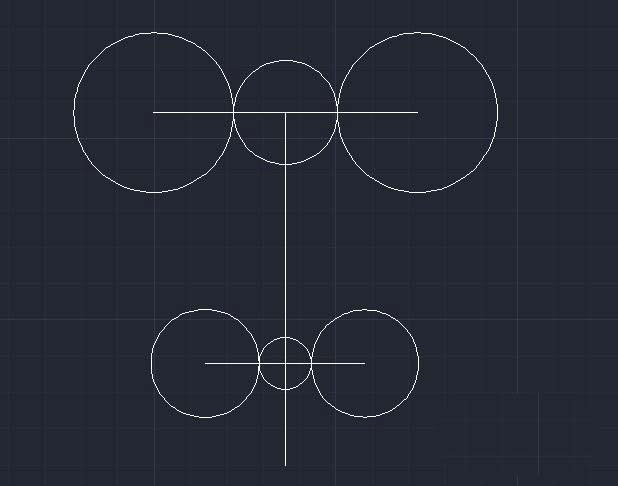

9、之后以下面直线两端画出两个圆，圆形不要超过上面的大圆，一般一半即可，如图所示。

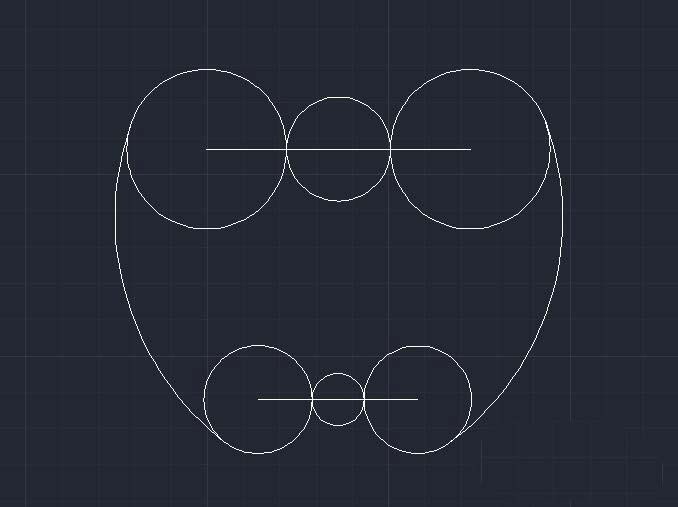

10、之后我们用弧线画出两侧的弧形，和两侧的圆相切比较合适，如图所示。

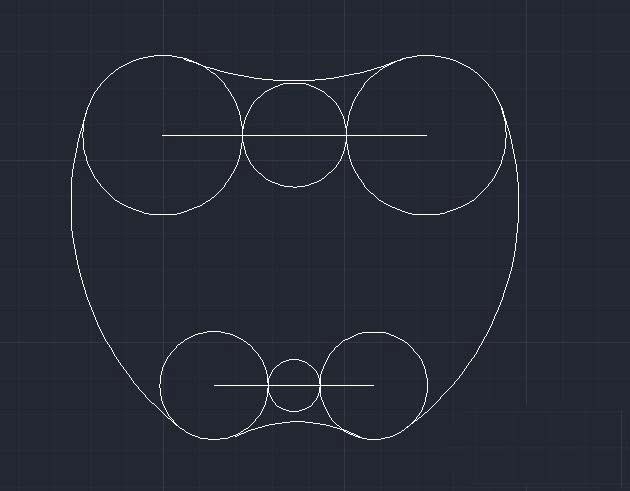

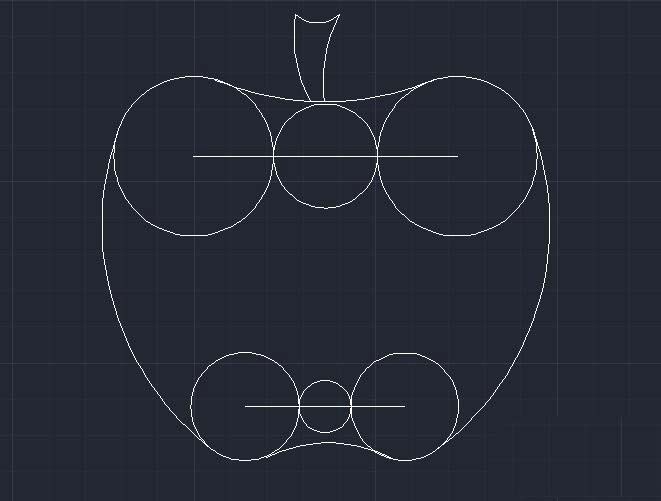

11、之后我们用3点画弧线，画出上面和下面的弧线，差不多即可，不用太整齐，如图所示。
12、之后用弧线画出苹果的芥蒂，如图所示。

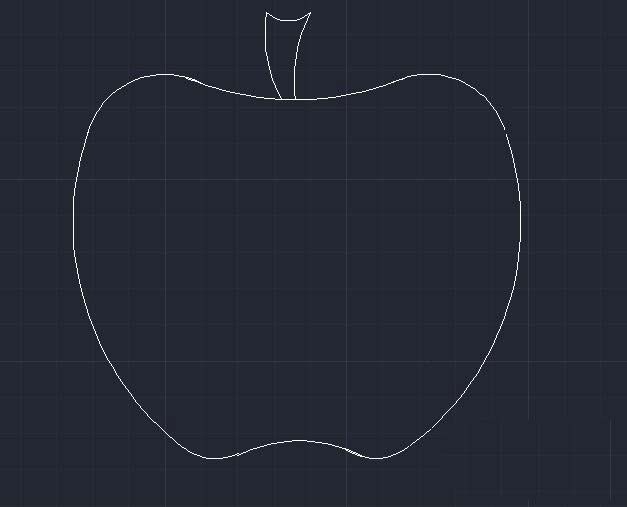

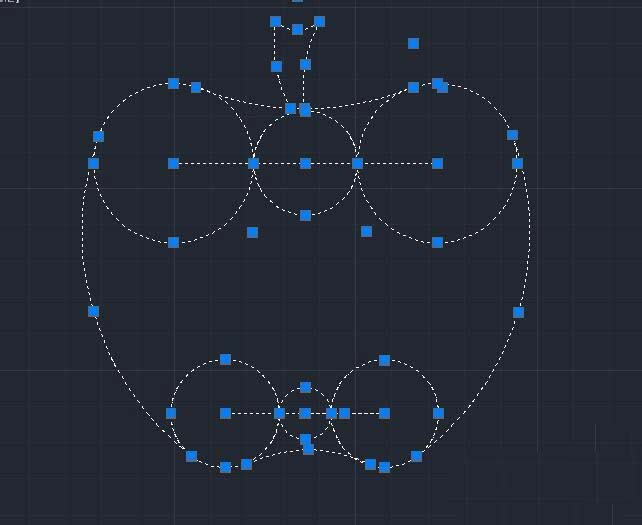

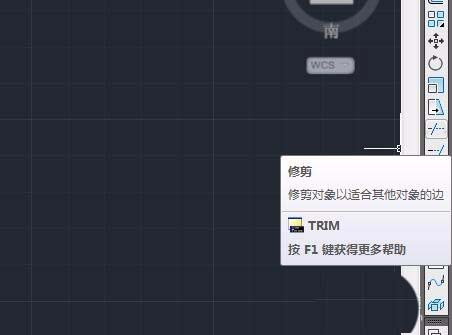

13、之后我们将苹果全选，使用修剪和删除的功能，将多余的线条去除，如图所示。

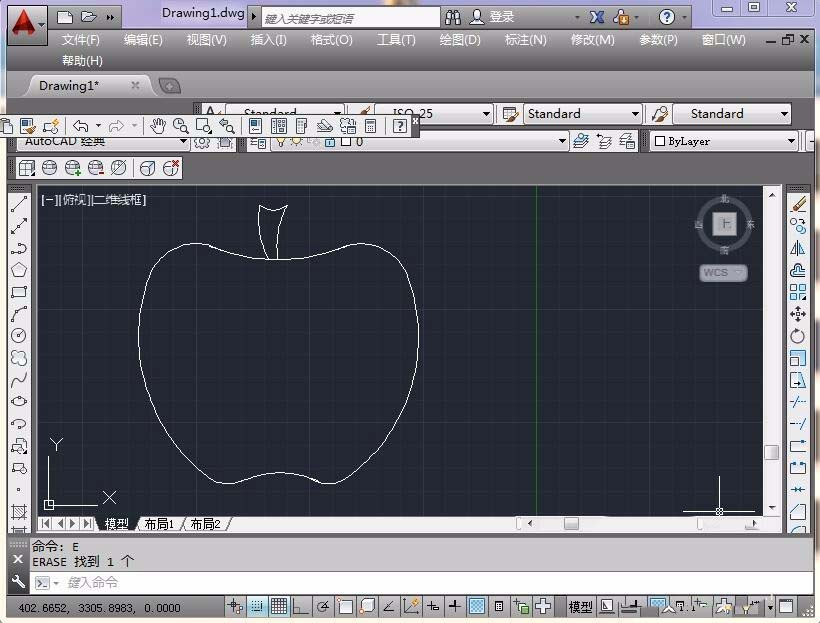

14、最后我们即可得到一个苹果，是不是很好看，如图所示。
以上就是cad画苹果平面图的教程，希望大家喜欢，请继续关注脚本之家。
