cad中想要画圆角矩形组成的创意图形，该怎么绘制呢？下面我们就来看看cad圆角矩形绘制创意图形的教程。

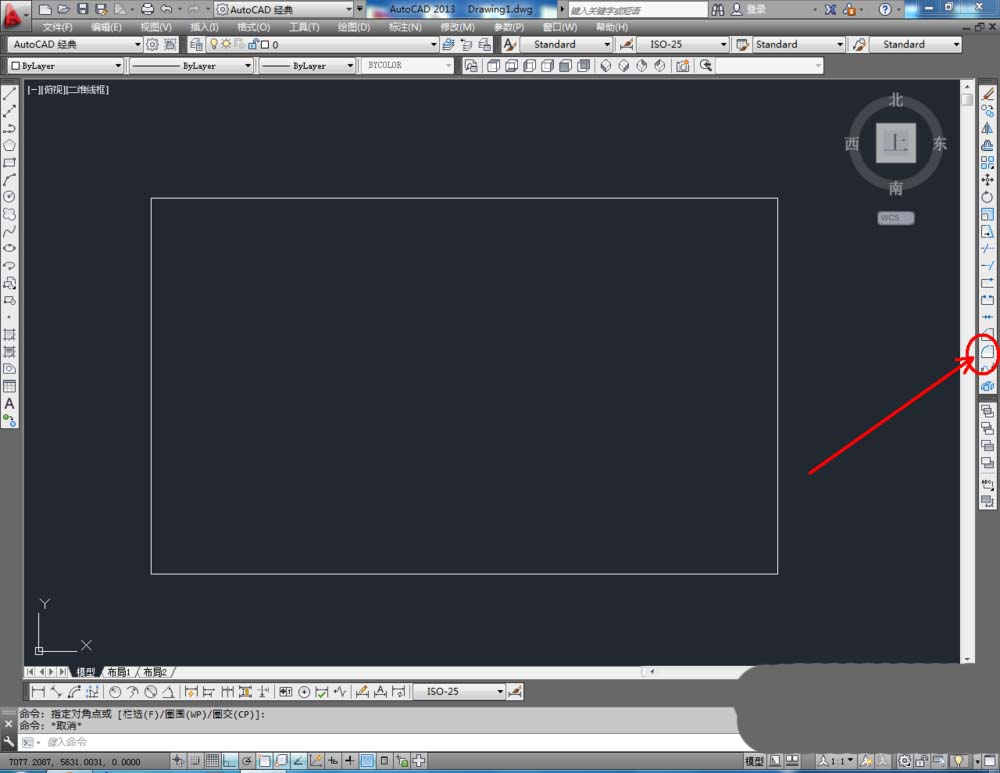

1、打开AutoCAD 2013软件，点击【直线工具】，在作图区域绘制出一个矩形（矩形由500mm和200mm的线段拼合而成）；

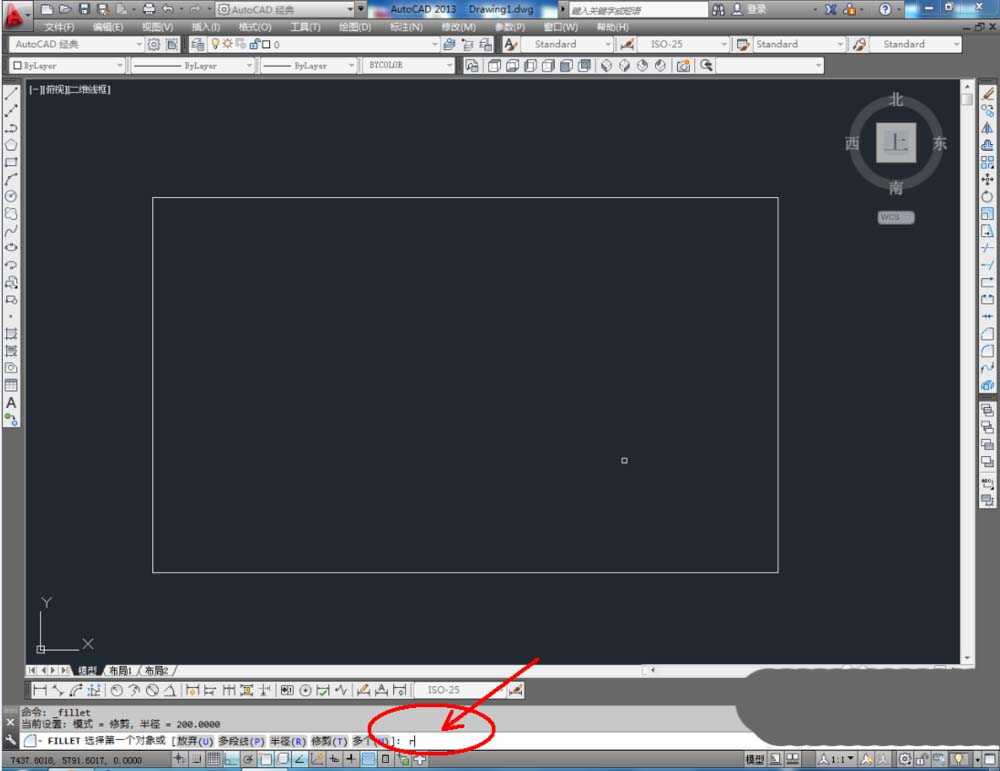

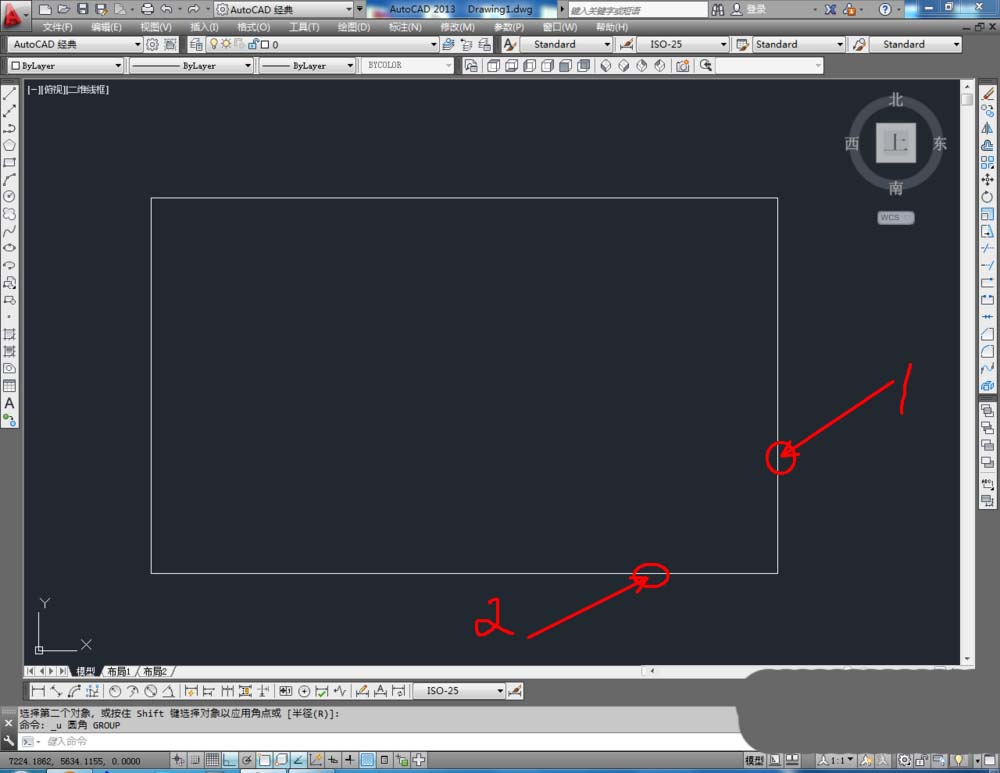

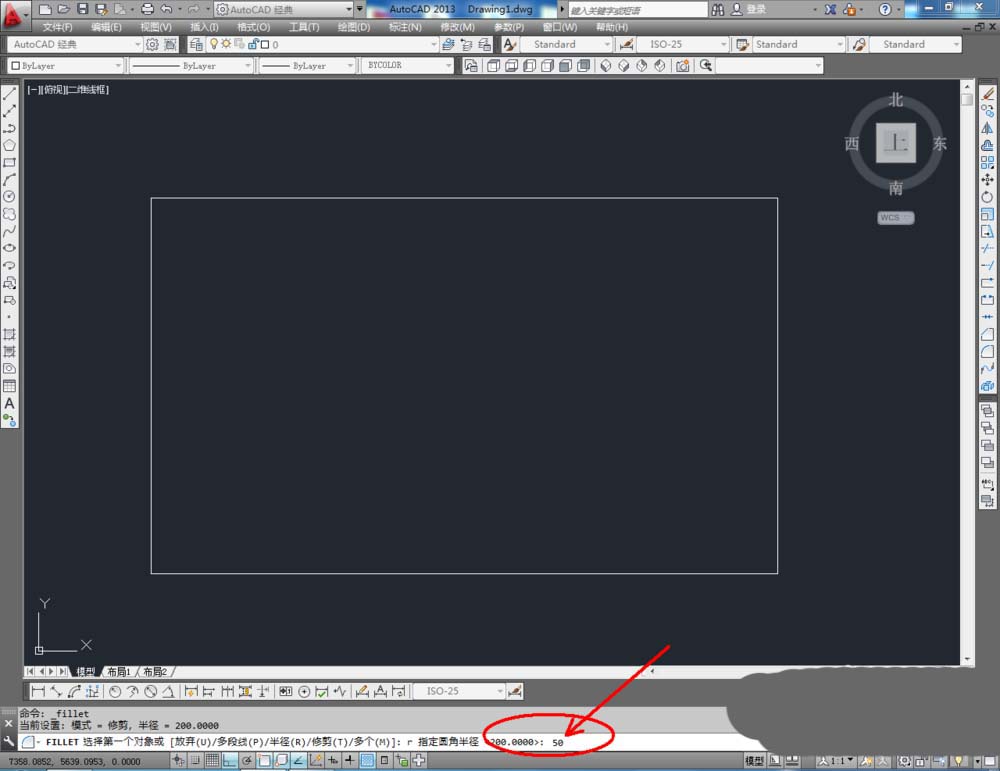

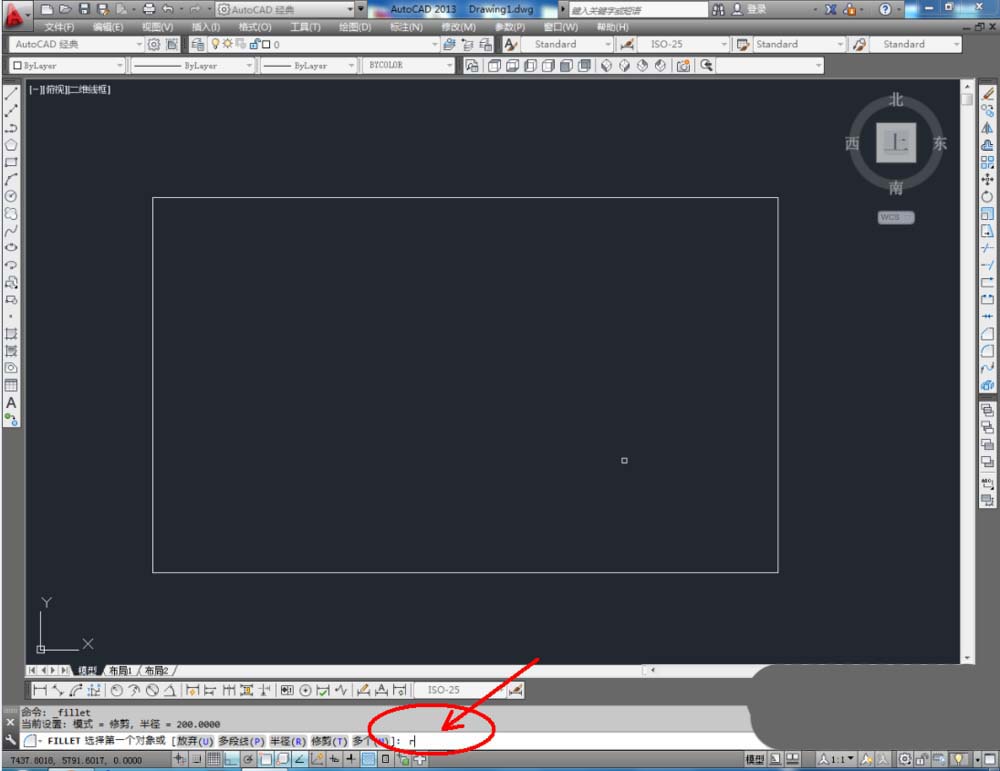

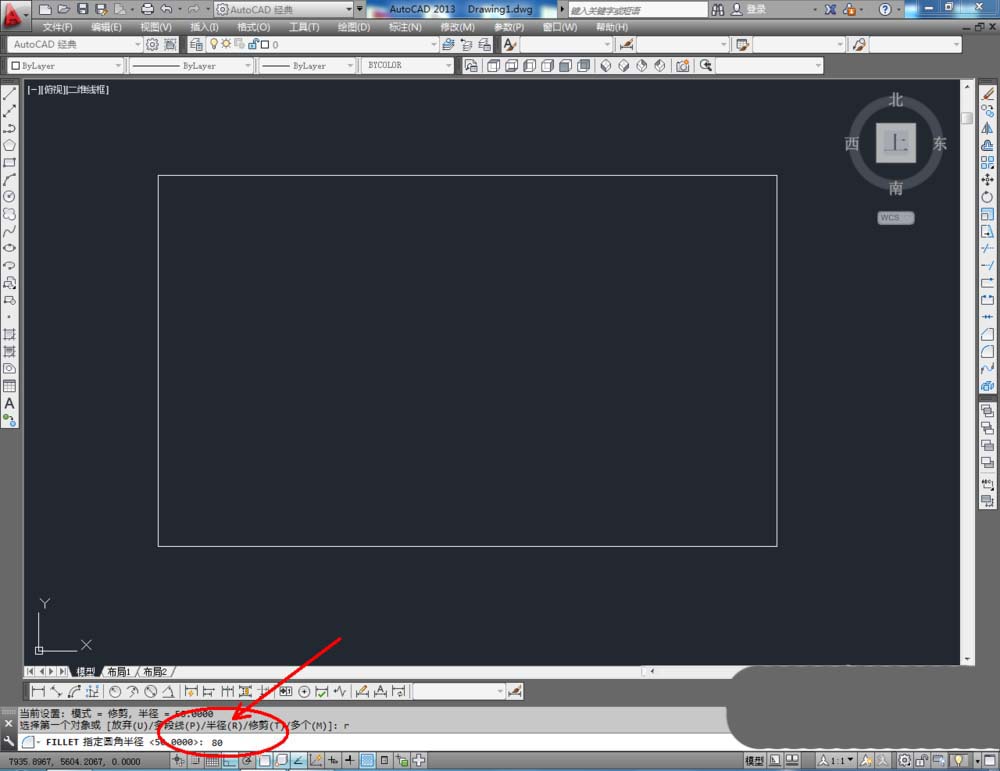

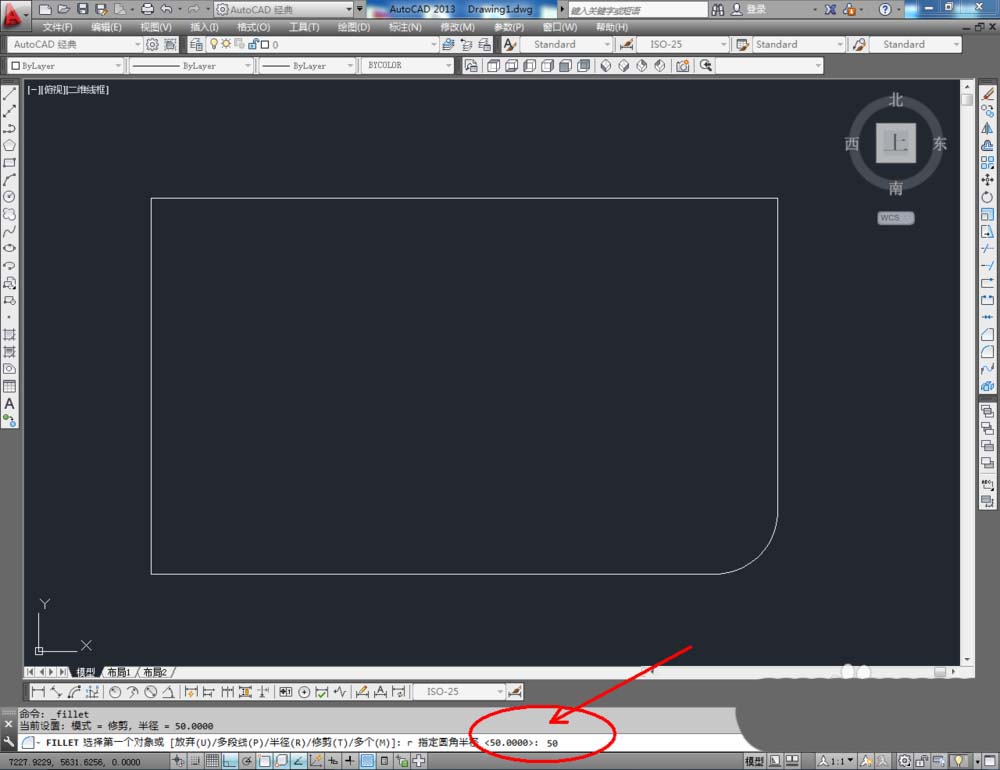

2、点击右边工作区中的【圆角】，在下方命令栏中输入：r，按下空格键。继续输入：50，按下空格键。完成后，鼠标点击需要进行圆角的角的两条边（如图所示）；

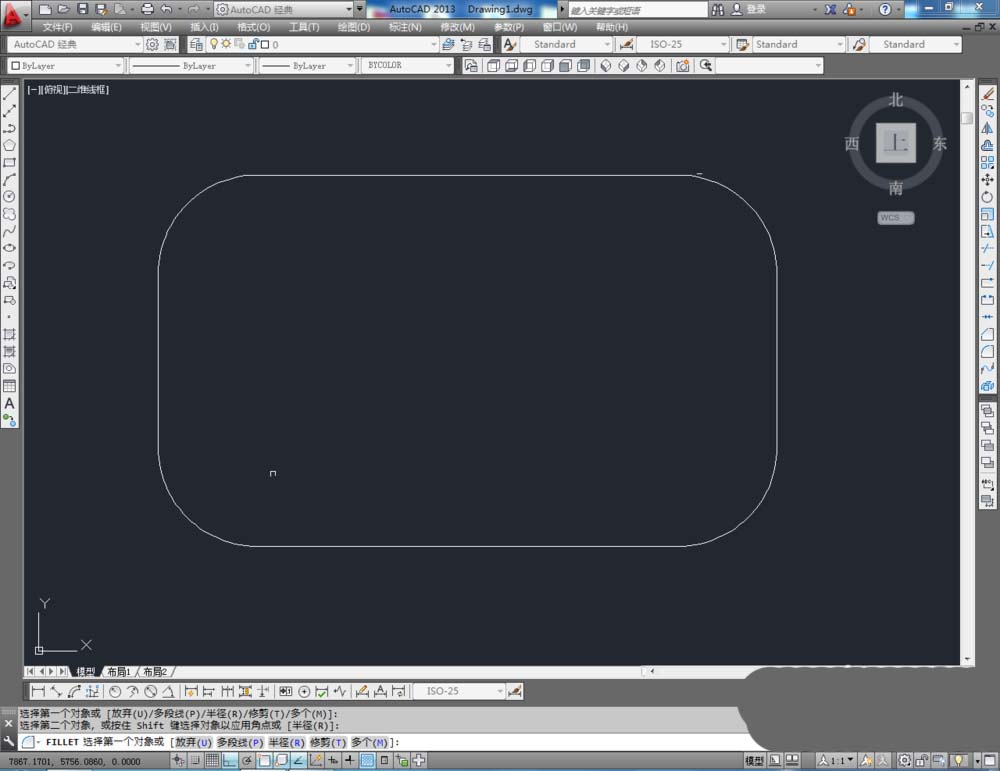

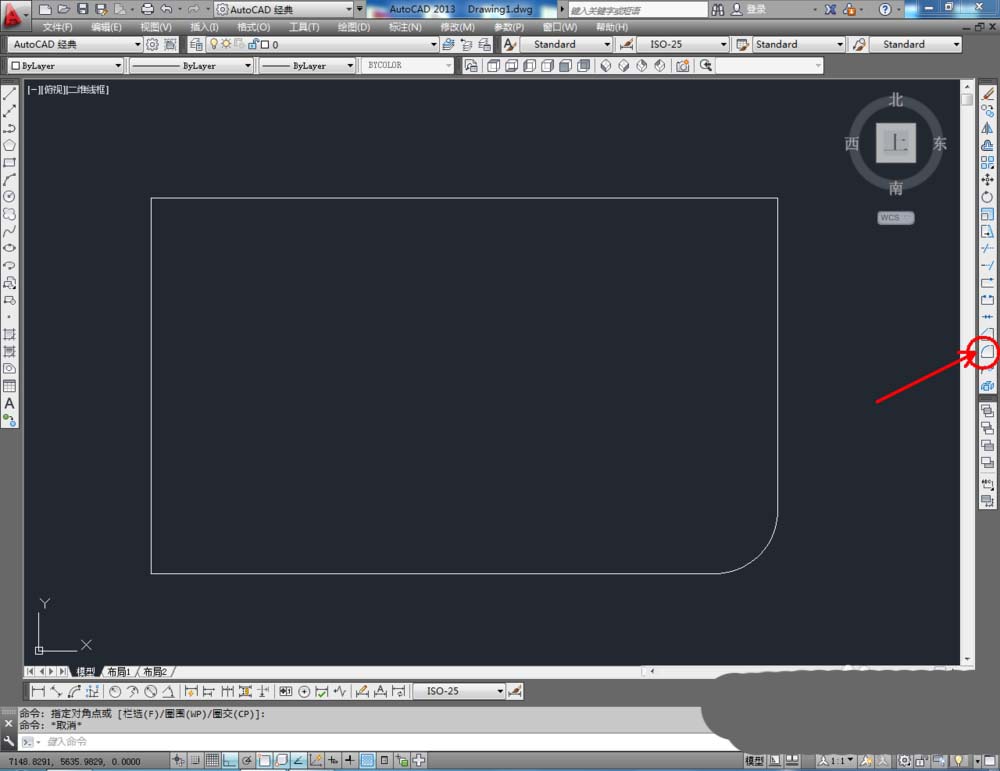

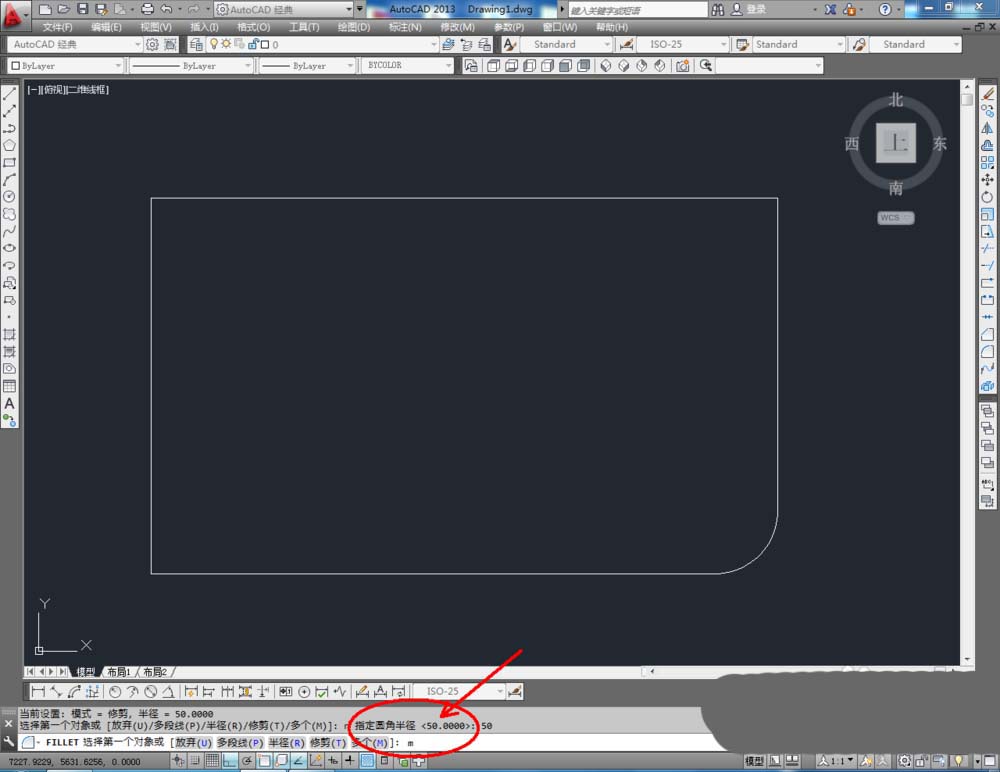

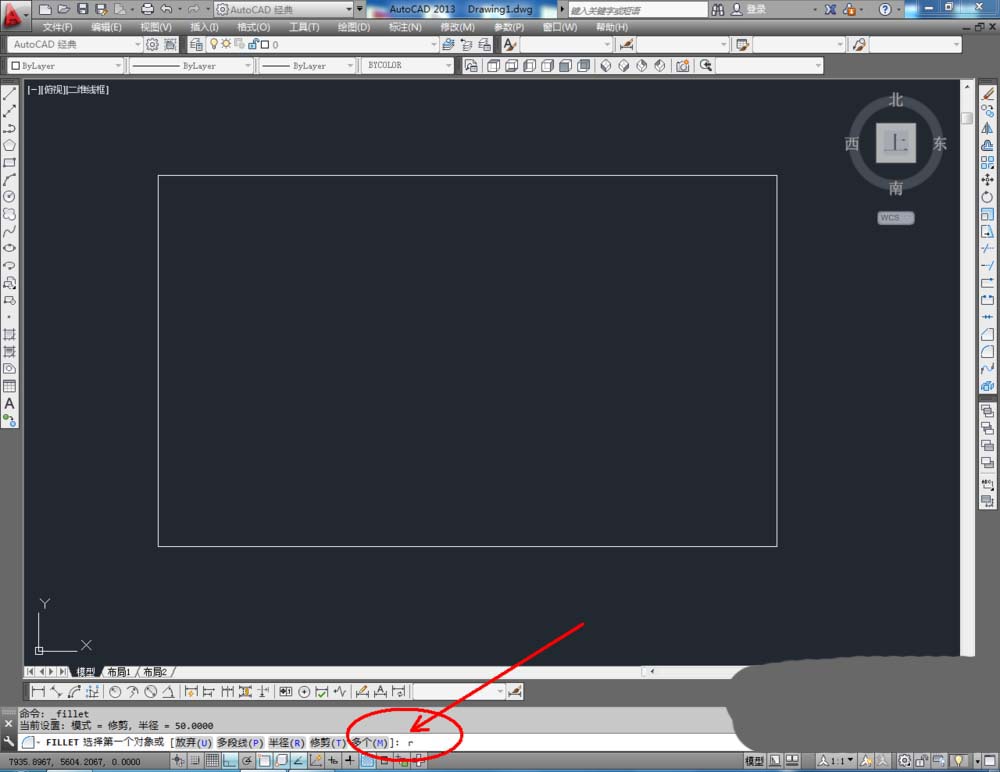

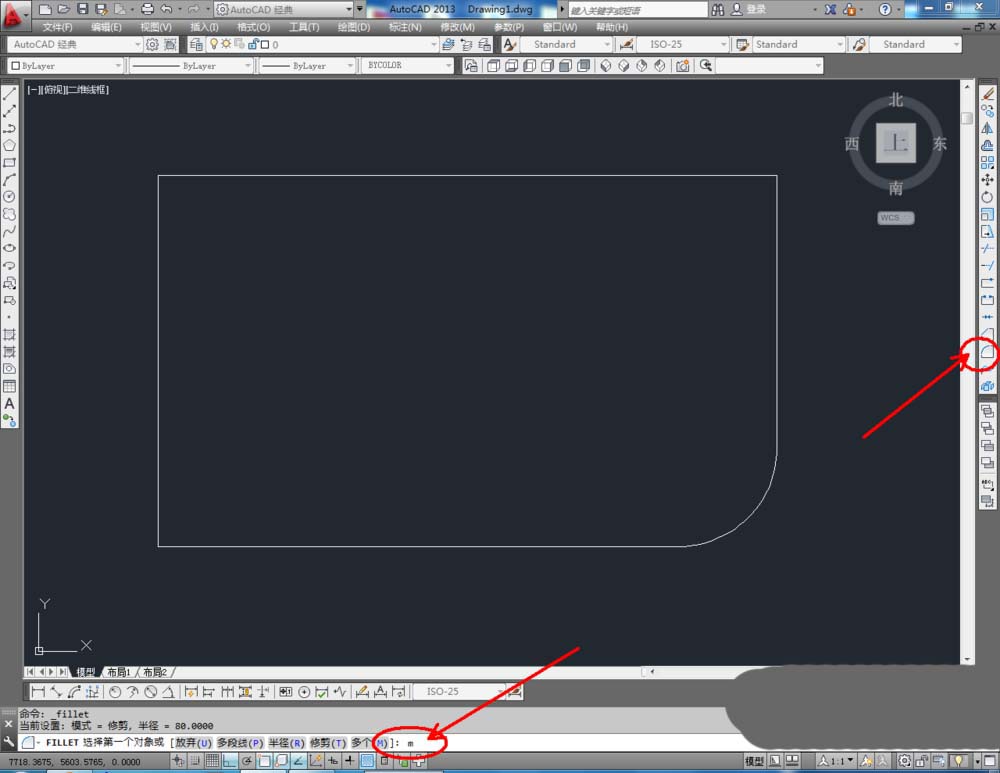

3、点击右边工作区中的【圆角】，圆角半径设置为50mm后，输入命令：m，按下空格键。完成后我们可以对图案进行多次圆角处理（如图所示）；

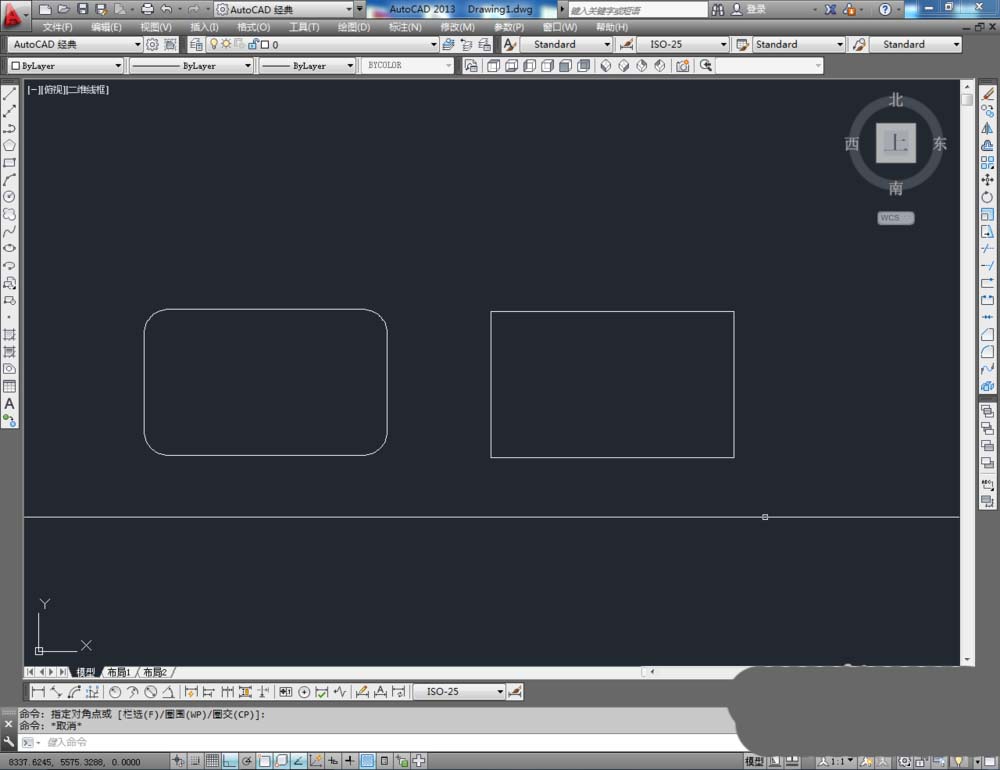

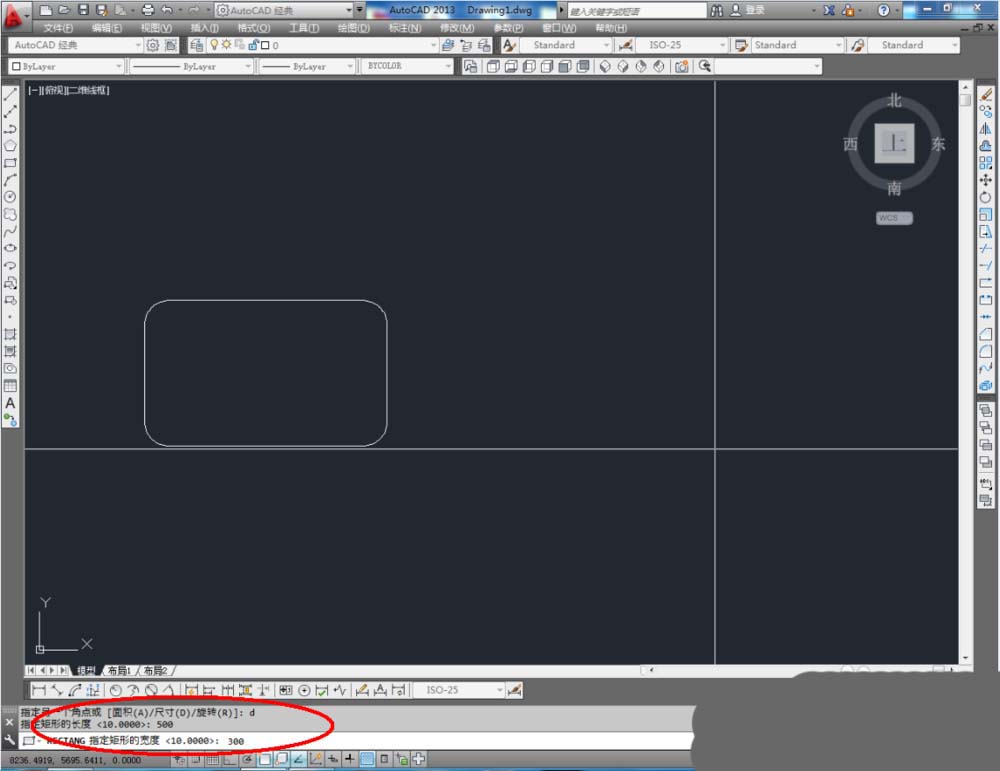

4、点击【矩形工具】，在下方命令栏中输入：d，按下空格键，绘制一个尺寸为500*300mm的矩形图案（绘制出的图案为一个整体图案）；
5、点击右边工作区中的【圆角】，在下方命令栏中输入：r，按下空格键。继续输入：80，按下空格键。完成后，鼠标点击需要进行圆角的角的两条边（如图所示）；
6、点击右边工作区中的【圆角】，圆角半径设置为80mm后，输入命令：m，按下空格键。完成后我们可以对图案进行多次圆角处理。根据这样的步骤我们可以给多个矩形进行多次圆角处理（如图所示）；
以上就是cad圆角矩形绘制图形的教程，希望大家喜欢，请继续关注脚本之家。
