cad中想要画一把手术剪刀，该怎么绘制剪刀图形呢？下面我们就来看看详细的教程。

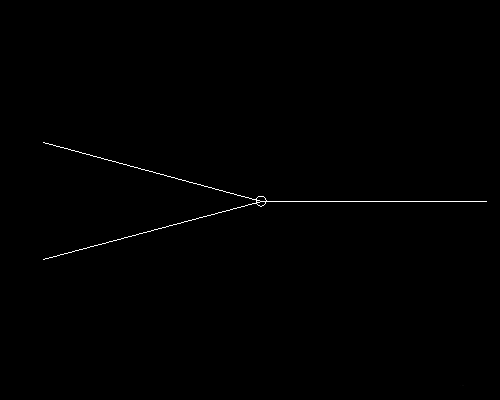

1、画出剪刀的中心，即剪刀活动的轴。并分别画出剪刀头尾三条辅助线。

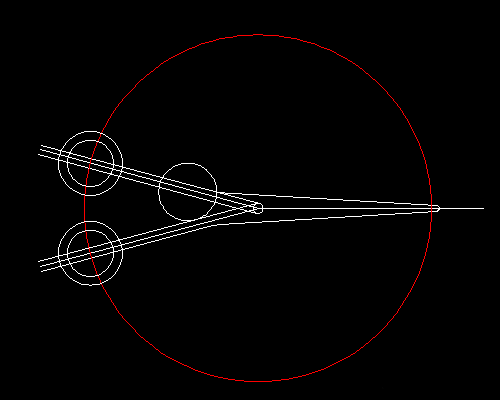

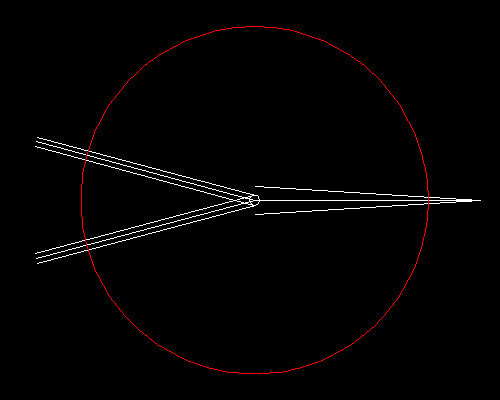

2、头部78mm尖端处分别旋转3.5°，得到剪刀身体雏形。尾部分别双向偏移1.75mm，得到尾部把手雏形。以轴点为圆心，画辅助圆，与尾部交点得到把手环的圆心。

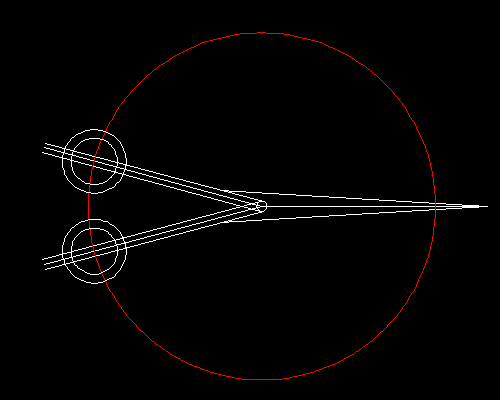

3、画出两个把手圆环，并将剪刀身体部位线条延长与把手相交。
4、尖端处倒小圆弧，右侧把手连接处倒大圆弧。左侧把手连接处画圆弧圆滑过渡至右侧把手。

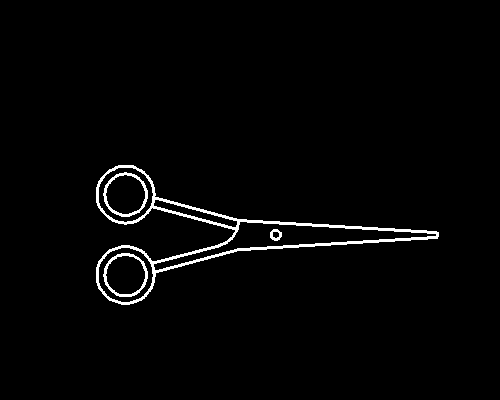

5、删除多余的线条，保留剪刀本体部分。线条加粗，一把精致的手术剪就完成了。
以上就是cad画手术剪刀的教程，希望大家喜欢，请继续关注脚本之家。
