cad绘制图形的时候，几何约束用来约束图形对象之间的位置关系。几何约束类型包括重合、共线、平行、垂直、同心、相切、相等、对称、水平和竖直等。下面我们就来看看详细的教程。
一、重合约束

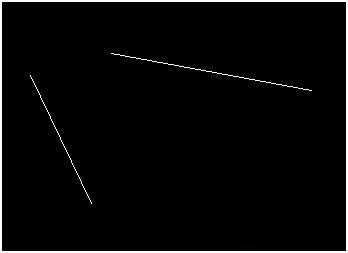

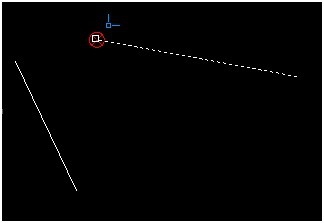

1、绘制图形如图所示：

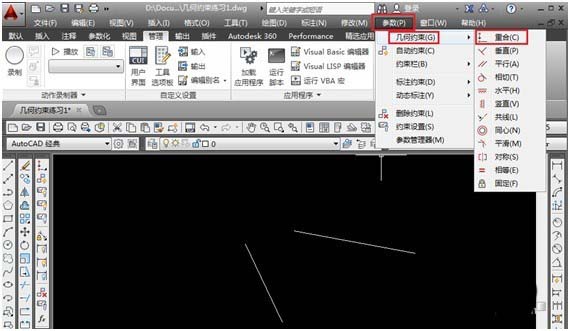

2、菜单栏：鼠标左键点击选择【参数】-【几何约束】-【重合】，鼠标左键点击【重合】。

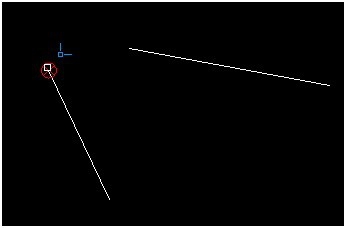

3、鼠标左键选择第一条线的一个端点，并单击。
4、鼠标左键选择第二条直线的一个端点，并单击。
5、刚才选择了两个点，两个点就重合在一块了。
二、垂直约束

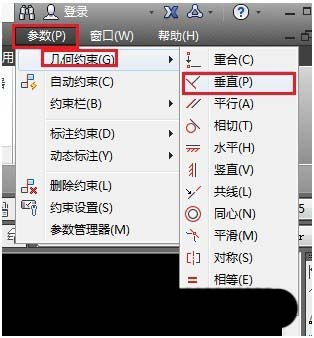

1、菜单栏：鼠标左键点击选择【参数】-【几何约束】-【垂直】，鼠标左键点击【垂直】。

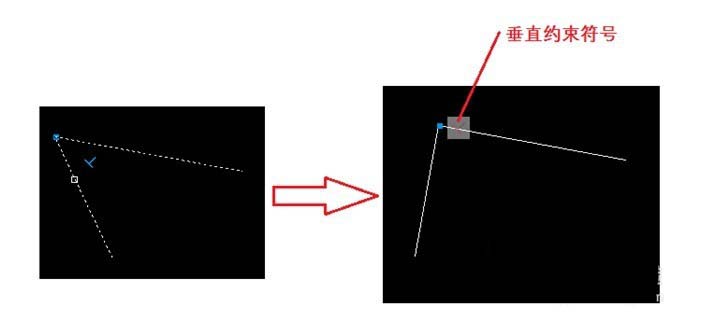

2、鼠标左键选择刚才画的那两条线并单击，发现这两条线在交点那个地方相互垂直，并且显示“垂直约束的符号”。
三、水平约束

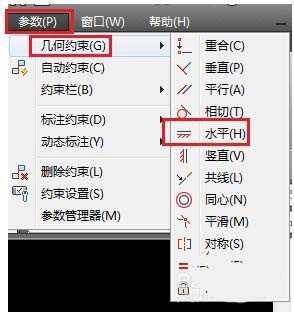

1、菜单栏：鼠标左键点击选择【参数】-【几何约束】-【水平】，鼠标左键点击【水平】命令

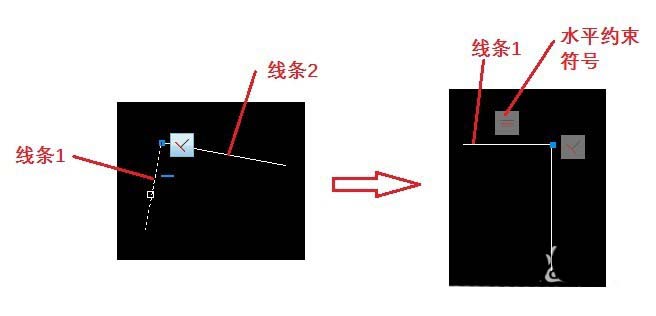

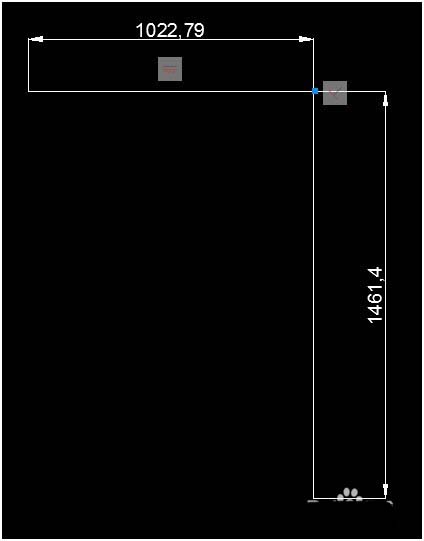

2、选择线条1，如图所示，线条1呈现水平状态，并且显示水平约束符号；
四、相等约束
1、先给刚才画的那两条线段标注尺寸。

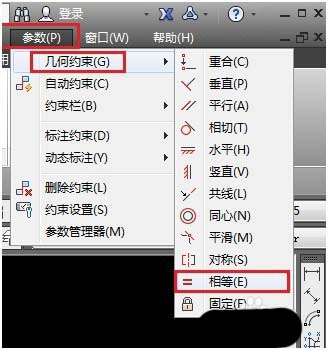

2、菜单栏：鼠标左键点击选择【参数】-【几何约束】-【相等】，鼠标左键点击【相等】。

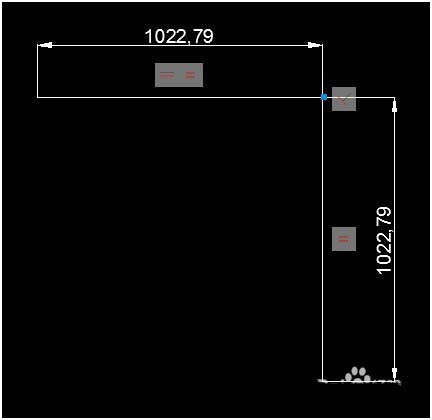

3、先点击线条1，再点击线条2，发现线条2的尺寸和线条1的尺寸一样了。
以上就是cad约束功能的使用方法，希望大家喜欢，请继续关注脚本之家。
