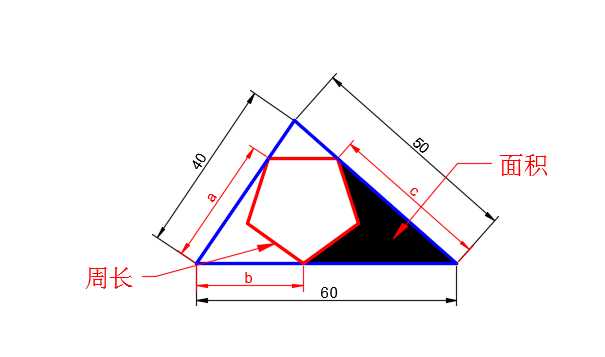

cad找那个绘制一个复杂的图形，想要求a、b、c尺寸，红色五边形周长，阴影面积，下面我们就来看看详细的教程。

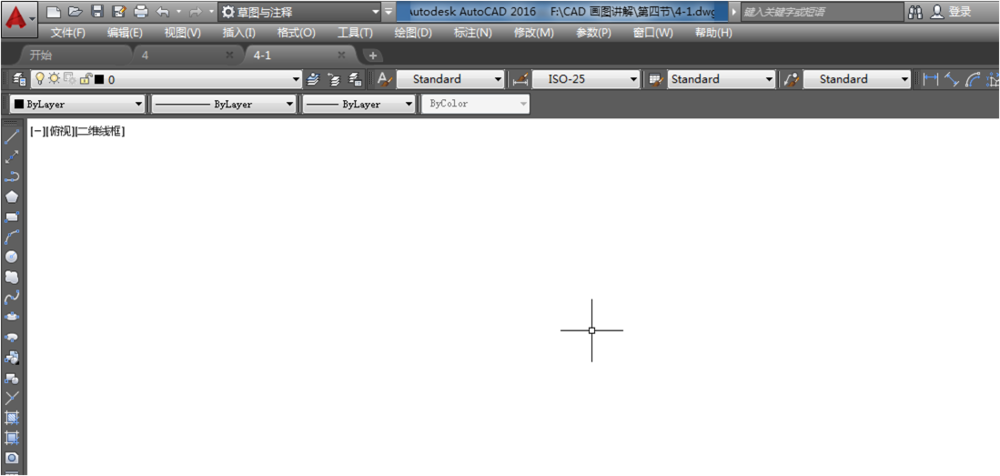

1、打开CAD软件，新建一个新文件。

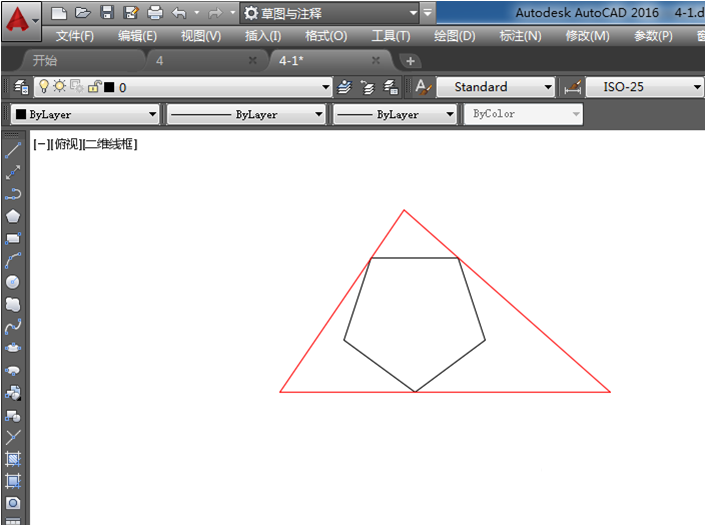

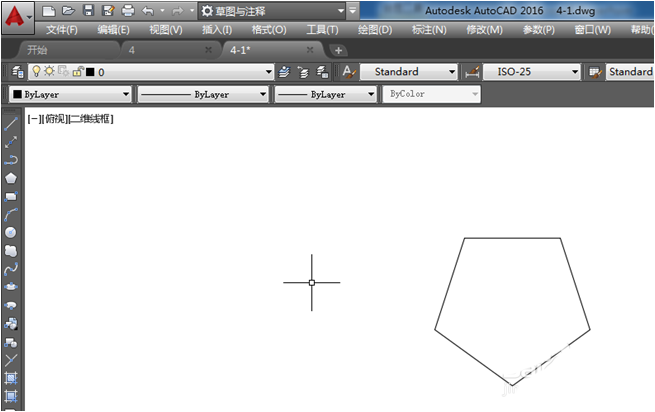

2、绘制任意大小五边形（有1顶点在五边形竖直中心线下方）。

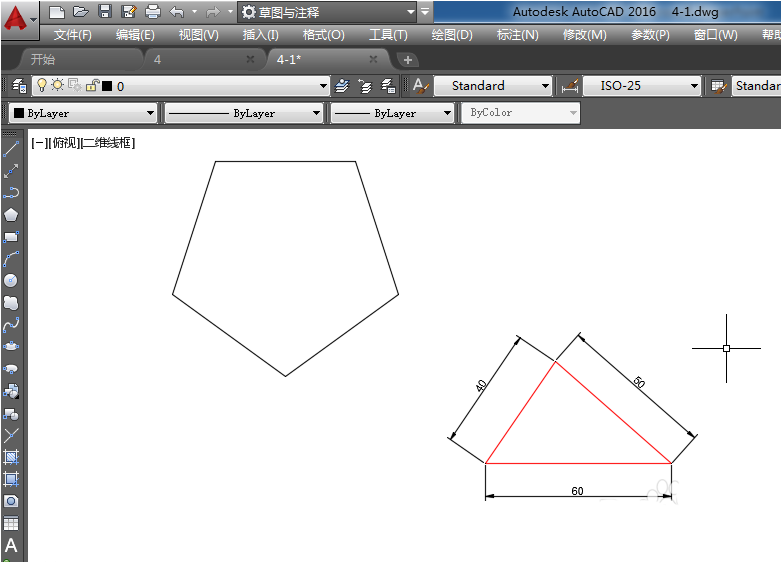

3、绘制边长为40、50、60的三角形。
4、偏移三角形的边到题目中五边形对应的顶点上，并通过绘制补助线、修剪、延长等整理图形结果如下图。

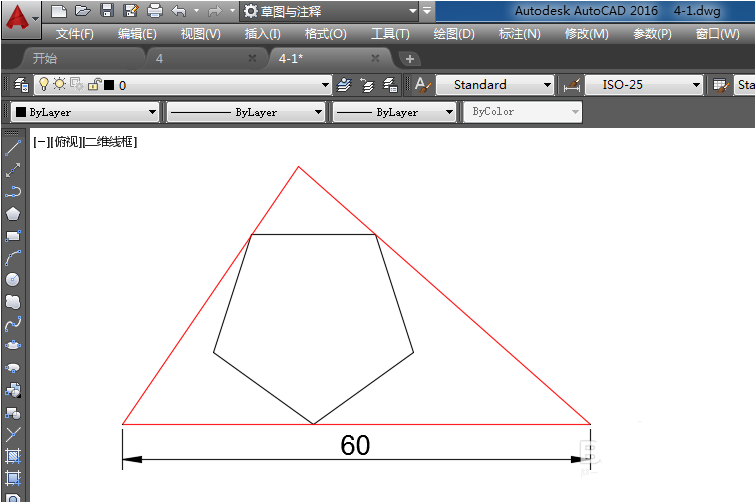

5、按三角形水平边尺寸为60缩放图形。

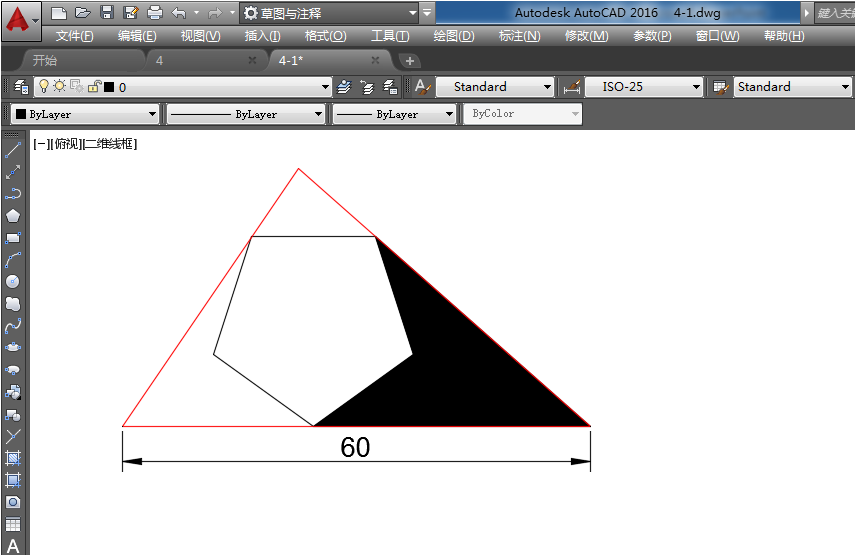

6、填充与所要求绘制图形中相对应的阴影。
7、标注所求尺寸，查询阴影面积，查询五边形周长。

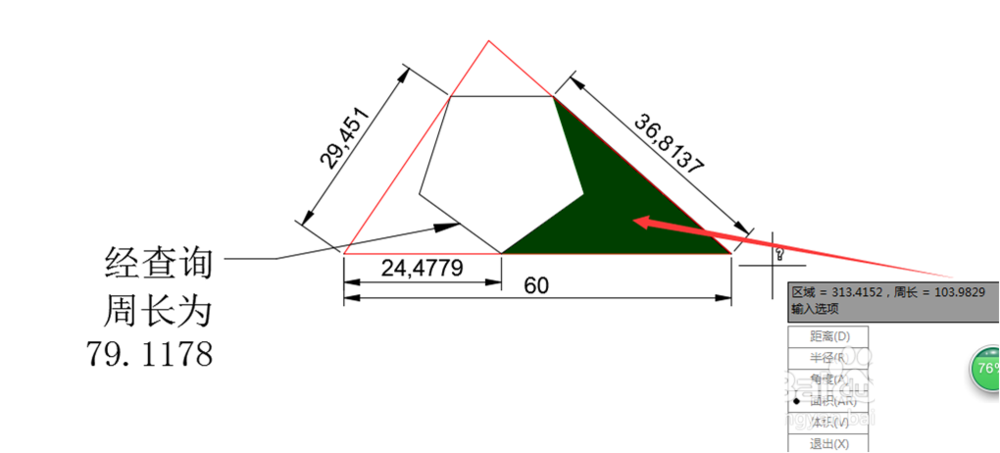

结果：a=29.4510 b=24.4779 五边形周长=79.1178 阴影面积=313.4152
