cad中想要建模三维立体的雨棚，该怎么创建呢？下面我们就来看看详细的教程。

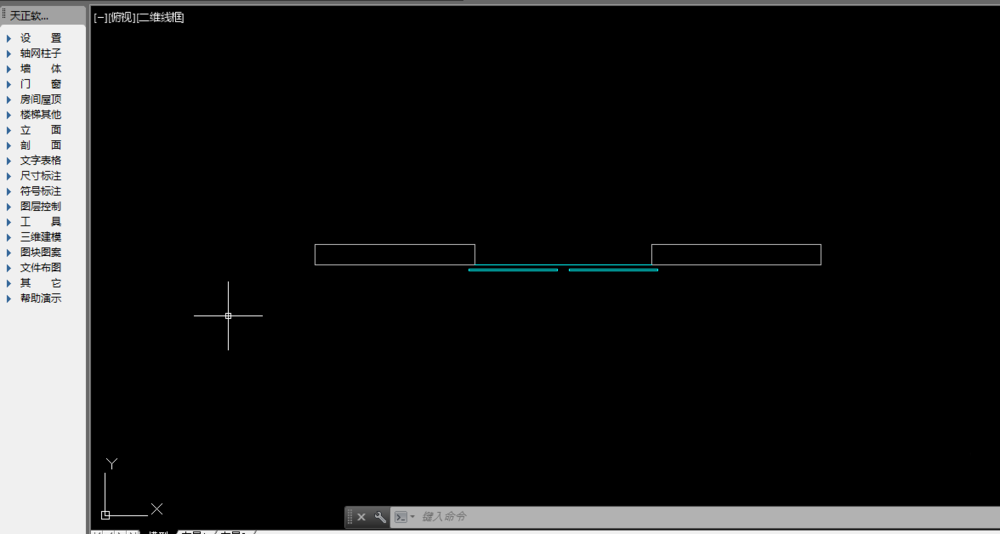

1、打开天正建筑，绘制一段墙体，并在墙体上绘制一个门，如下图所示

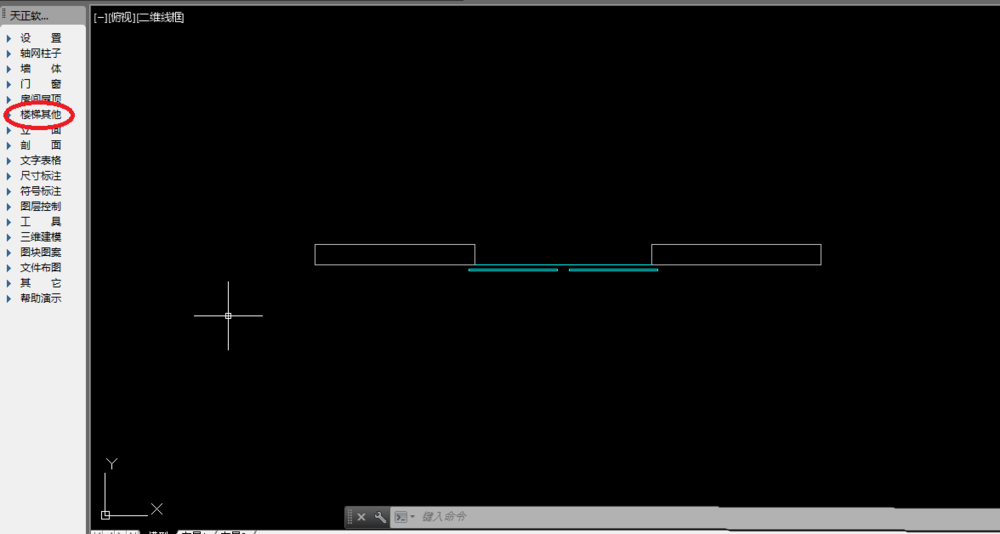

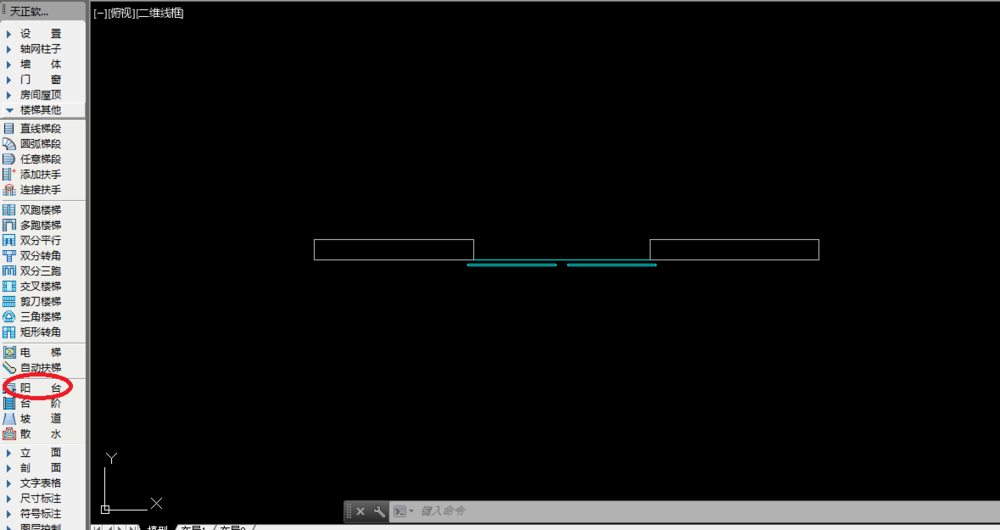

2、点击“楼梯其它”，然后点击二次目录“阳台”，如下图所示

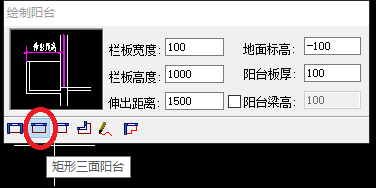

3、打开“绘制阳台”编辑页面，点击“矩形三面阳台”，如下图所示

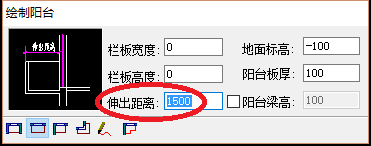

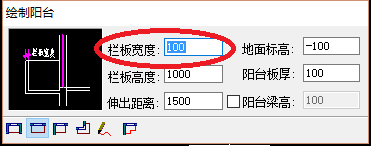

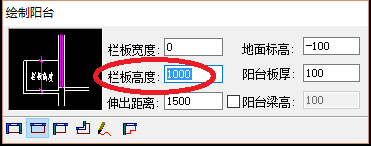

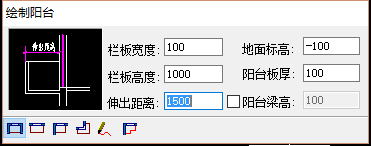

4、打开“矩形三面阳台”编辑页面，依次选择自己需要的数据，如下图所示

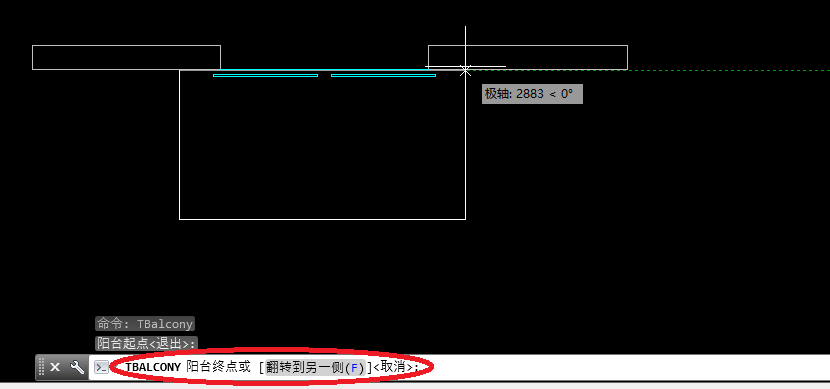

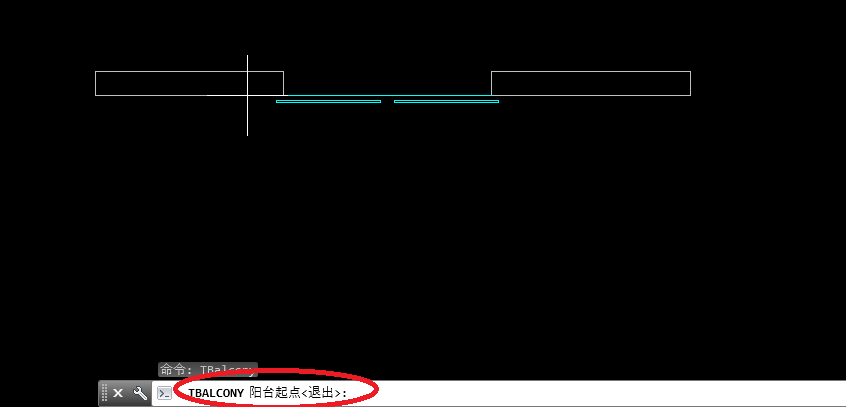

5、根据命令行提示，绘制“巨型三面 阳台”，如下图所示

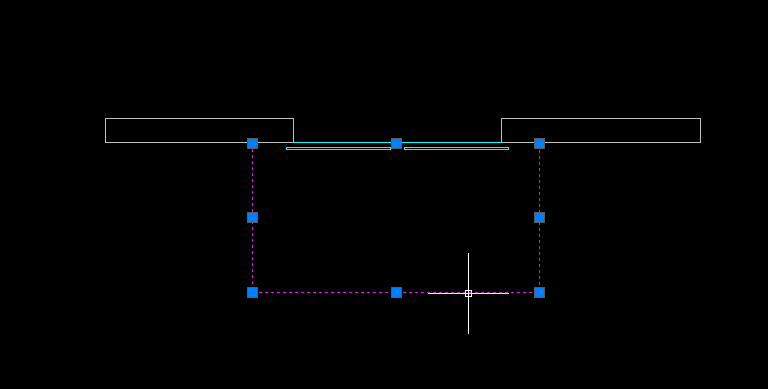

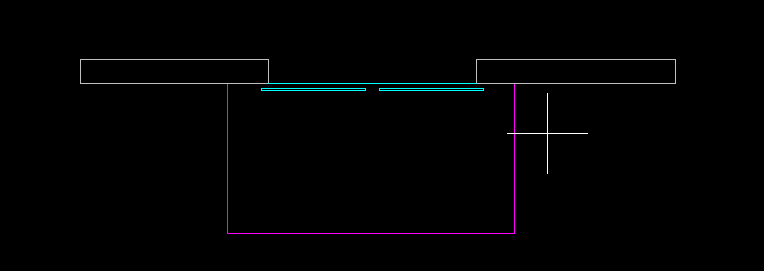

6、绘制完成后，如下图所示

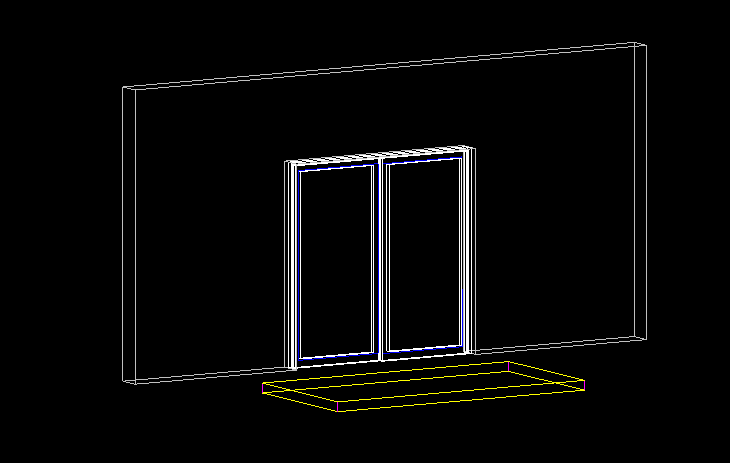

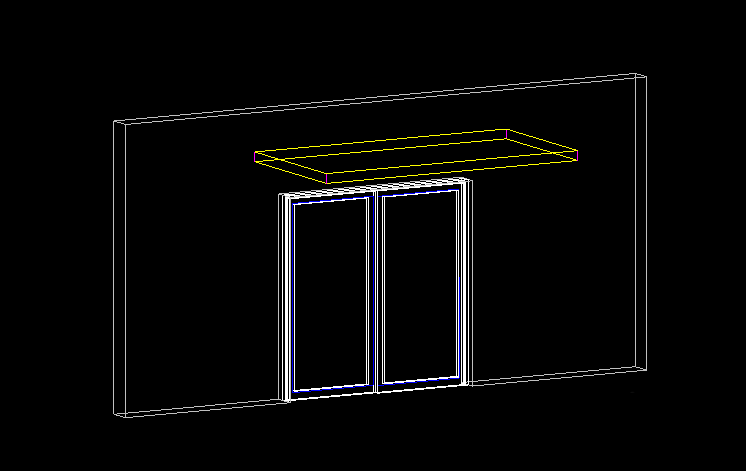

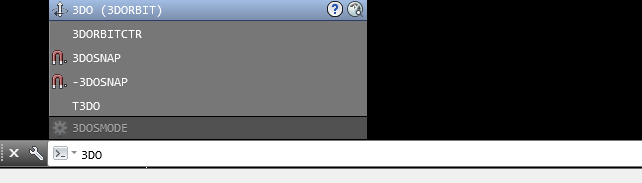

7、在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后就可以直观的看到自己绘制的雨棚，如下图所示

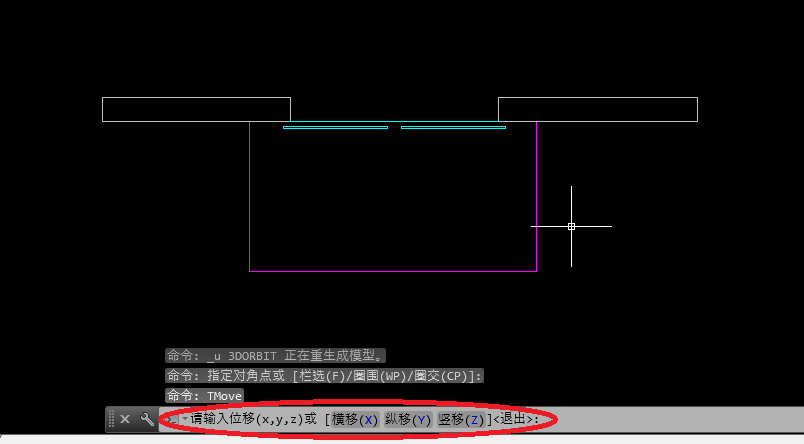

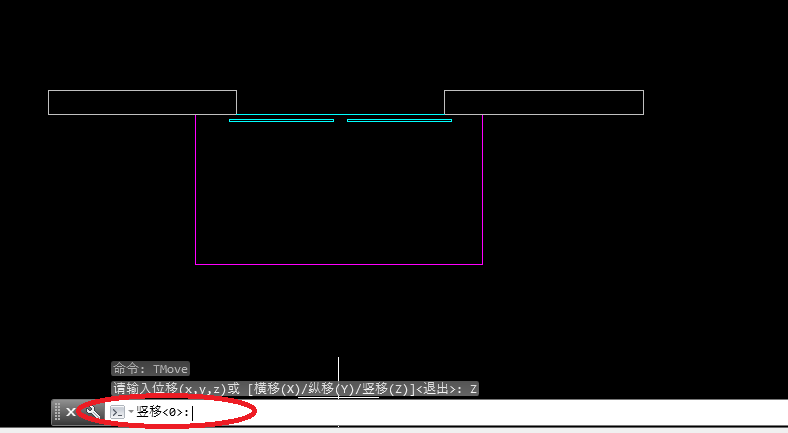

8、调整雨棚的高度，鼠标选中雨棚后，点击鼠标右键，选择“位移”，然后根据命令行提示，完成雨棚高度的调整，如下图所示
9、调整完成后，在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后就可以直观的看到自己绘制的雨棚，如下图所示

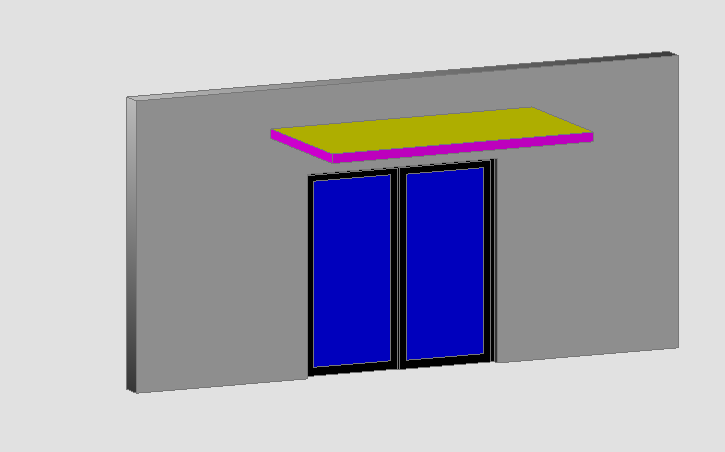

10、最后，可以改变一下“视觉样式”，看一下自己绘制的雨棚；在“受约束的动态观察”模式下点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示
以上就是cad建模雨棚的教程，希望大家喜欢，请继续关注脚本之家。
