漏斗的作用是在存放流体的时候就不会出现其它状况，该怎么画漏斗平面图呢？下面我们就来看看详细的教程。

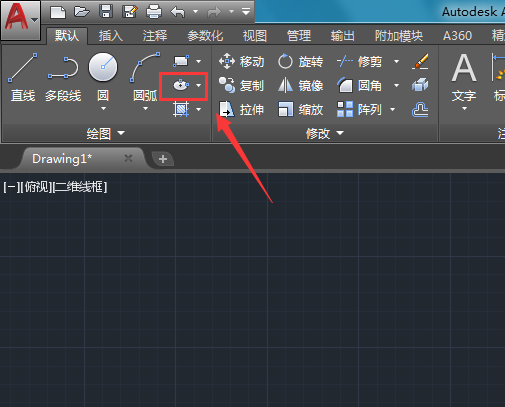

1、我们打开CAD之后在CAD的绘图菜单里找到椭圆形选项，如图所示：

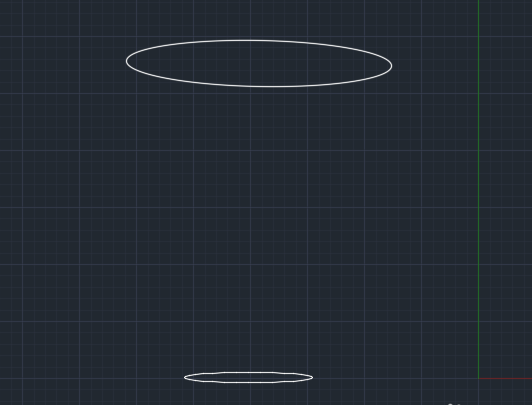

2、选择椭圆形选项我们画出两个椭圆形，一个大的在上面，一个小的在下面，如图所示：

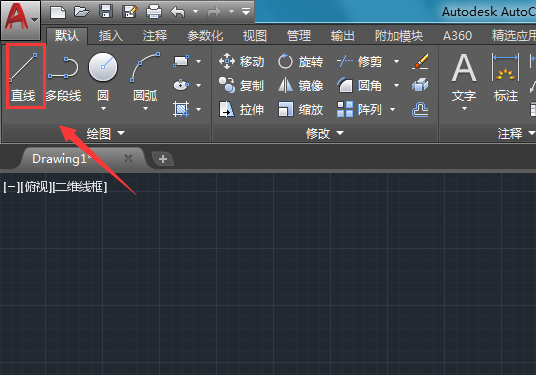

3、再在绘图菜单里我们找到直线选项，如图所示：

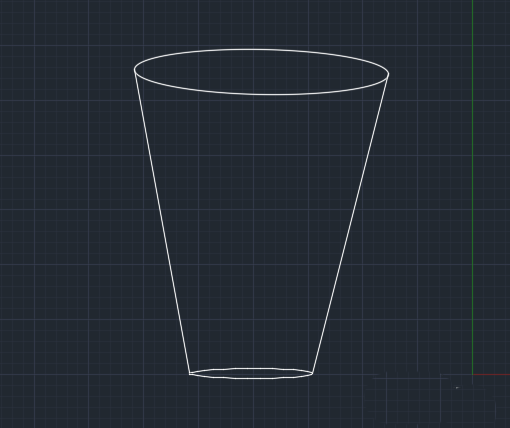

4、选择直线选项将这两个椭圆形的两边的点连接起来形成漏斗的形状，如图所示：

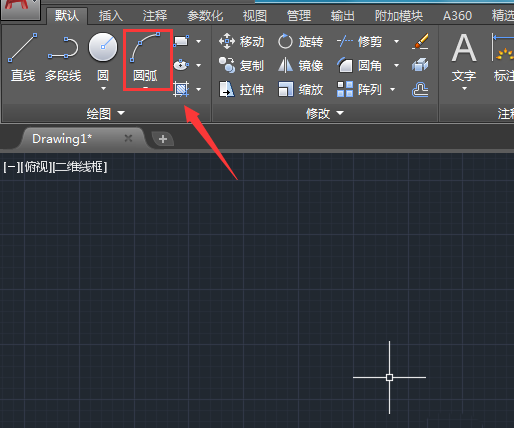

5、再在绘图菜单里我们找到圆弧选项，如图所示：

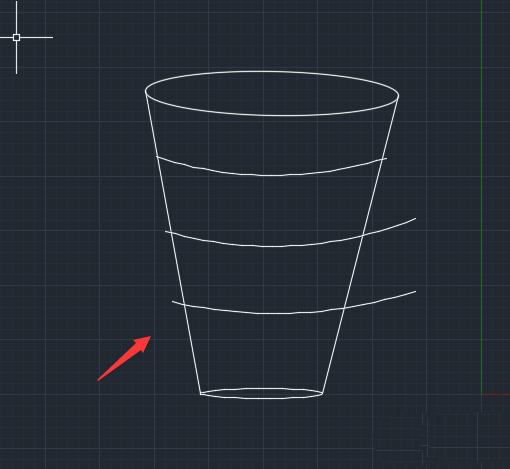

6、选择圆弧选项我们在漏斗的上面画出三段圆弧线，如图所示：

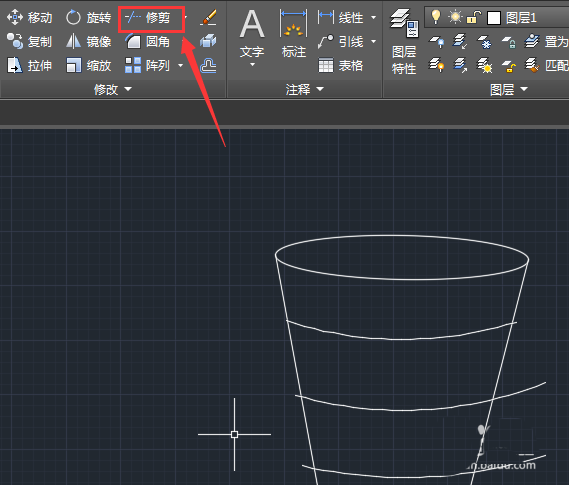

7、绘制好圆弧线之后，再在修改菜单那里找到修剪选项，如图所示：

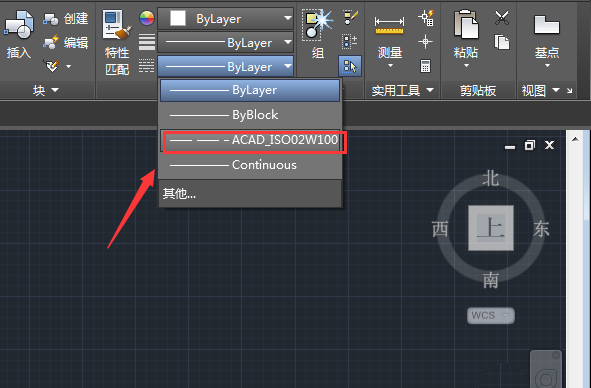

8、点击修剪选项我们将多余的线就行修剪，然后选择圆弧再在线型里找到虚线选项，如图所示：

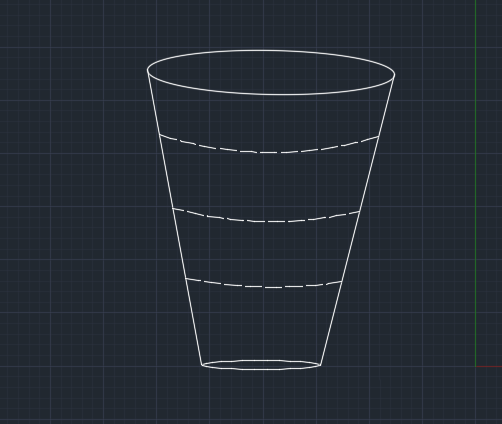

9、依次将我们的圆弧线都设置为虚线，这样我们的漏斗就画好了，如图所示：
以上就是cad画漏斗的教程，希望大家喜欢，请继续关注脚本之家。
