cad中想要画立体的柜子，该怎么画立体的柜子呢？下面我们就来看看详细的教程。

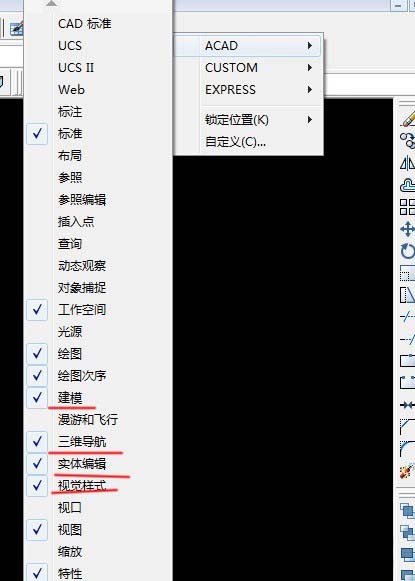

1、在工具栏上右键，选择ACAD，调出三维维图所需工具。

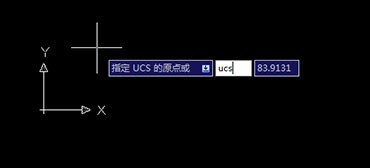

2、键盘输入ucs，空格；输入0，0，0，空格，新建ucs坐标。依次选择视图，三维视图，西南等轴测，建立等轴测视图。
3、如图，选择主视，输入mline，空格，调用多线。输入s，设置比例为17mm。

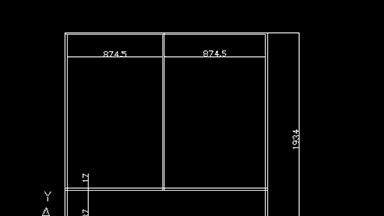

4、任意输入几个尺寸，绘制衣柜轮廓和内部细节。

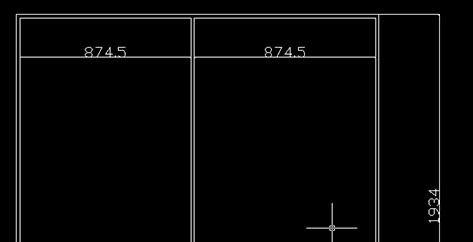

5、选择修改，分解，打散多段线，进行裁剪。

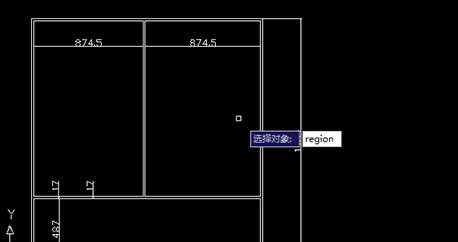

6、然后输入region键立面域，如图所示。

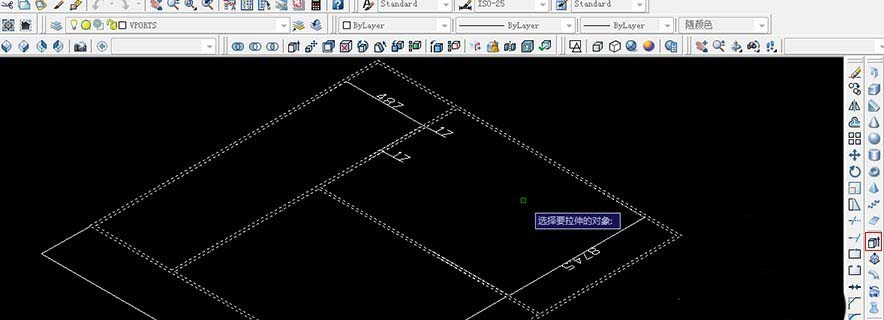

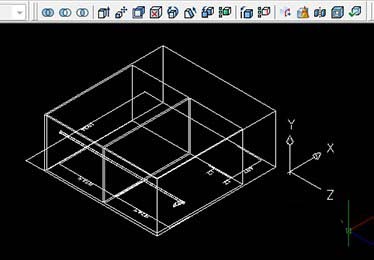

7、选择等轴测图，选择拉伸，框选全部面域，空格，输入800，空格。

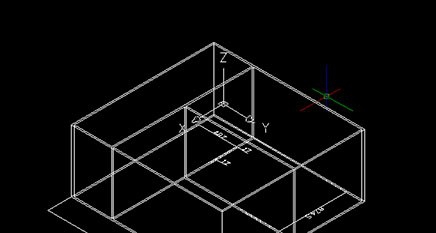

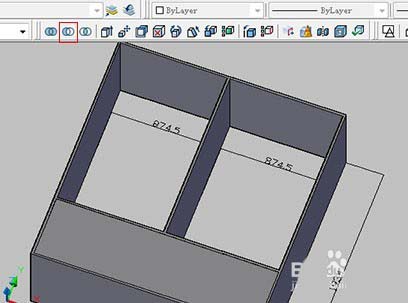

8、切换为实体（概念样式），选择差集，先点选大长方体，空格，再选取小长方体，空格，如图。

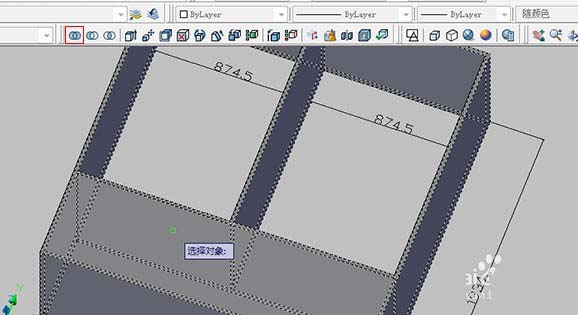

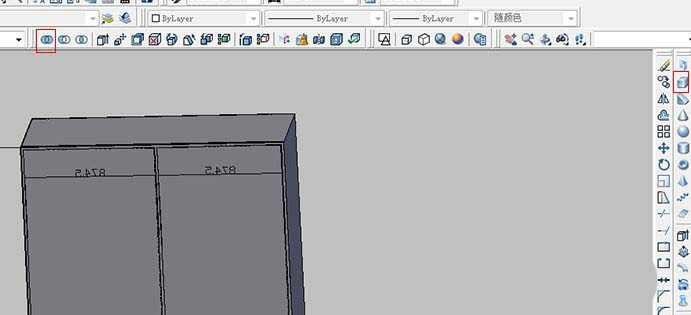

9、选择并集，合并剩余的图形。
10、选择长方体，绘制衣柜背面并与之前的图形合并，如图。

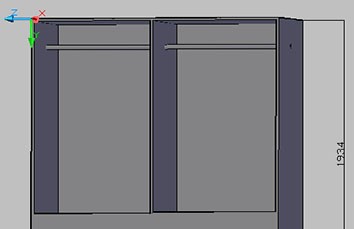

11、输入ucs，输入f，选择衣柜侧面为坐标面，绘制圆形并拉伸。
12、完成。
以上就是cad画三维立体柜子的教程，希望大家喜欢，请继续关注脚本之家。
