在cad中想要绘制阴角台阶，该怎么绘制呢？下面我们就来看看cad绘制阴角台阶的教程。

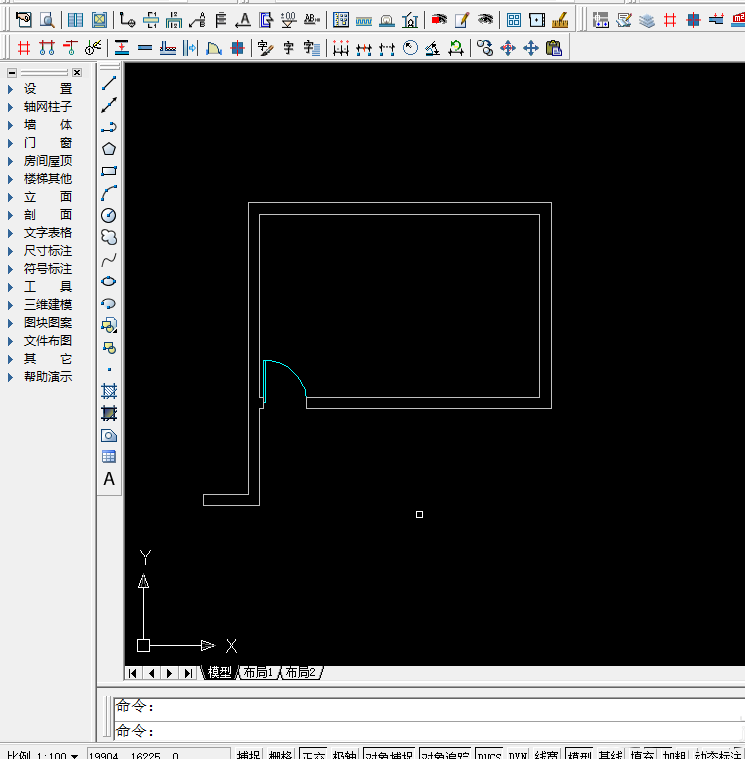

1、打开天正建筑，并绘制一个房间，如下图所示

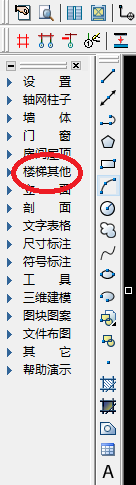

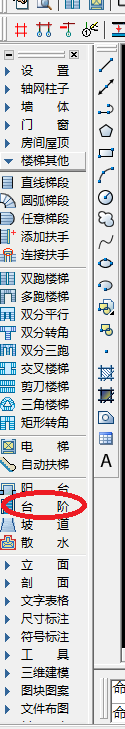

2、点击“楼梯其他”，然后点击二次目录“台阶”，如下图所示

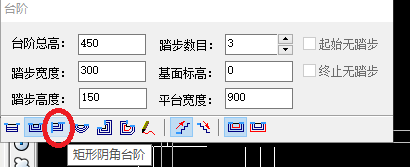

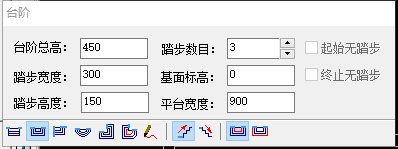

3、打开“台阶”编辑页面，点击“矩形阴角台阶”，如下图所示

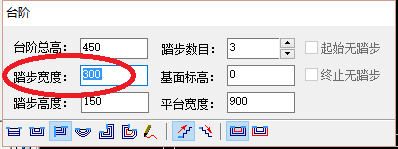

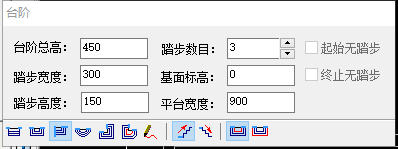

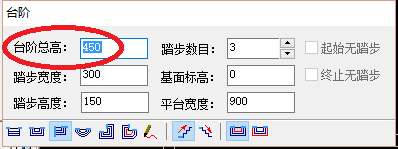

4、在“台阶”的编辑页面，依次输入自己需要的数据，如下图所示

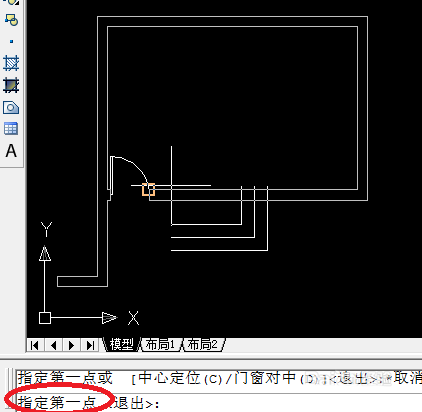

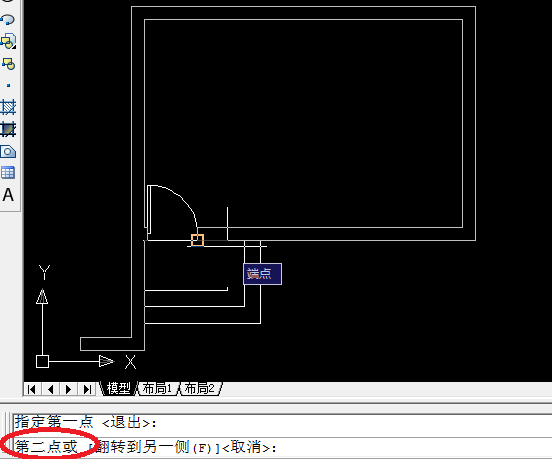

5、输入完成后，根据命令行提示依次点击“指定第一点”、“第二点”，如下图所示

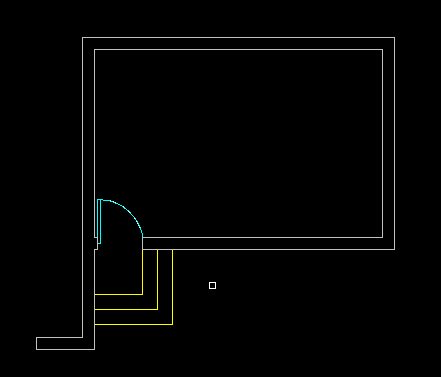

6、绘制完成后，如下图所示

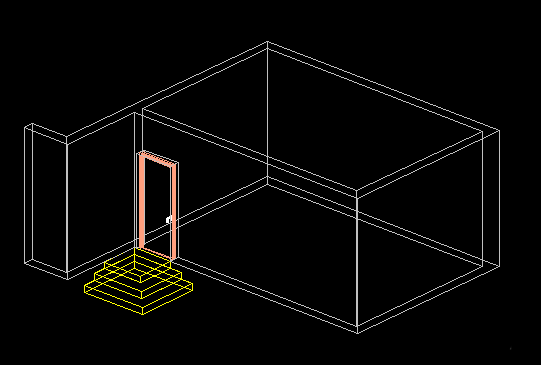

7、在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后就可以直观的看到自己绘制的阴角台阶，如下图所示

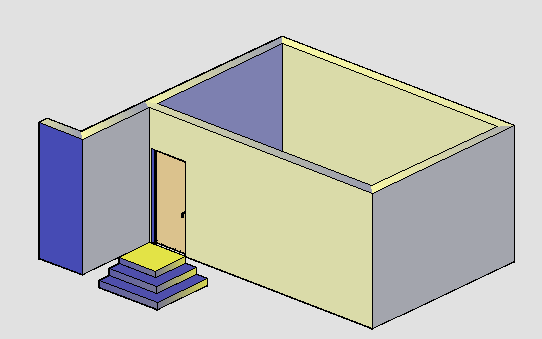

8、最后，可以改变一下“视觉样式”，看一下自己绘制的阴角台阶；在“受约束的动态观察”模式下点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示
以上就是cad画阴角台阶的教程，希望大家喜欢，请继续关注脚本之家。
