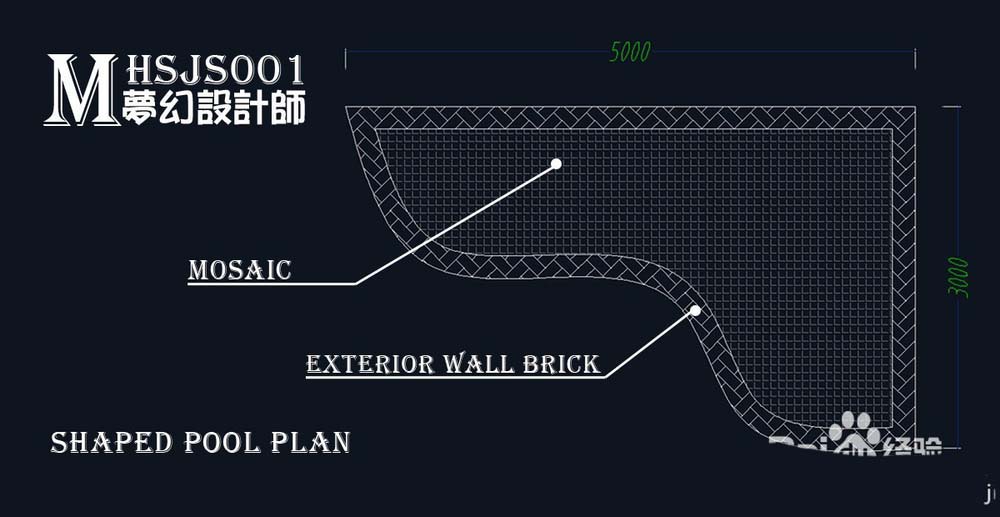

cad中想要画创意的异形水池平面图，该怎么画不规则的平面图恩？下面我们就来看看详细的教程。

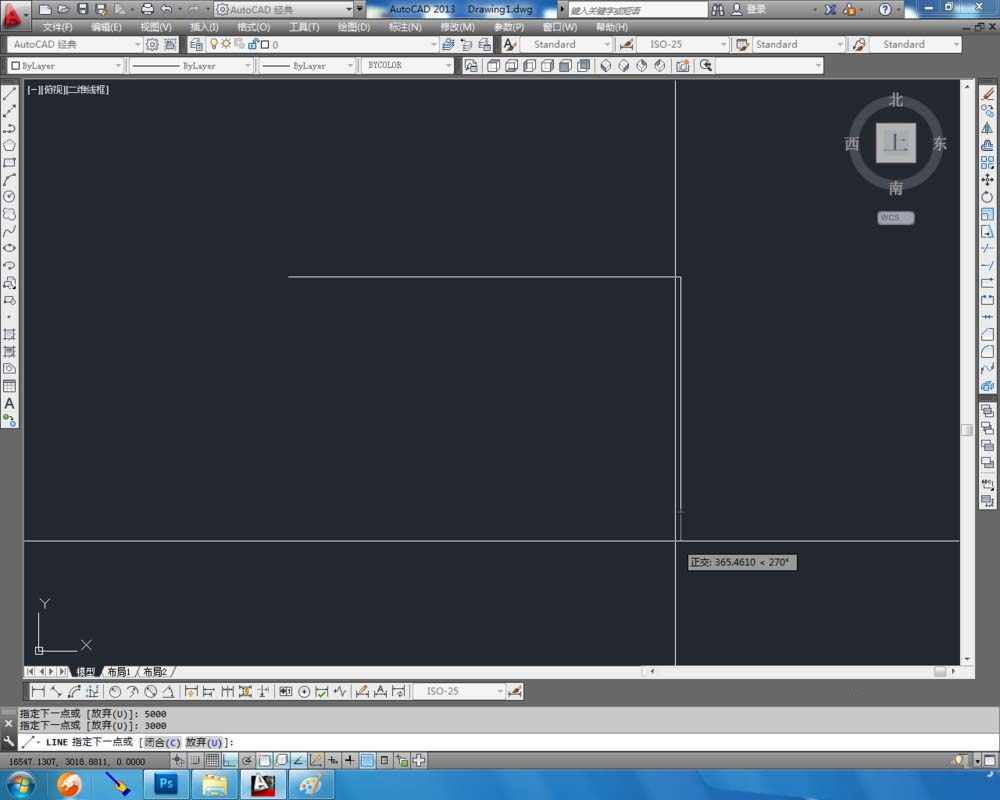

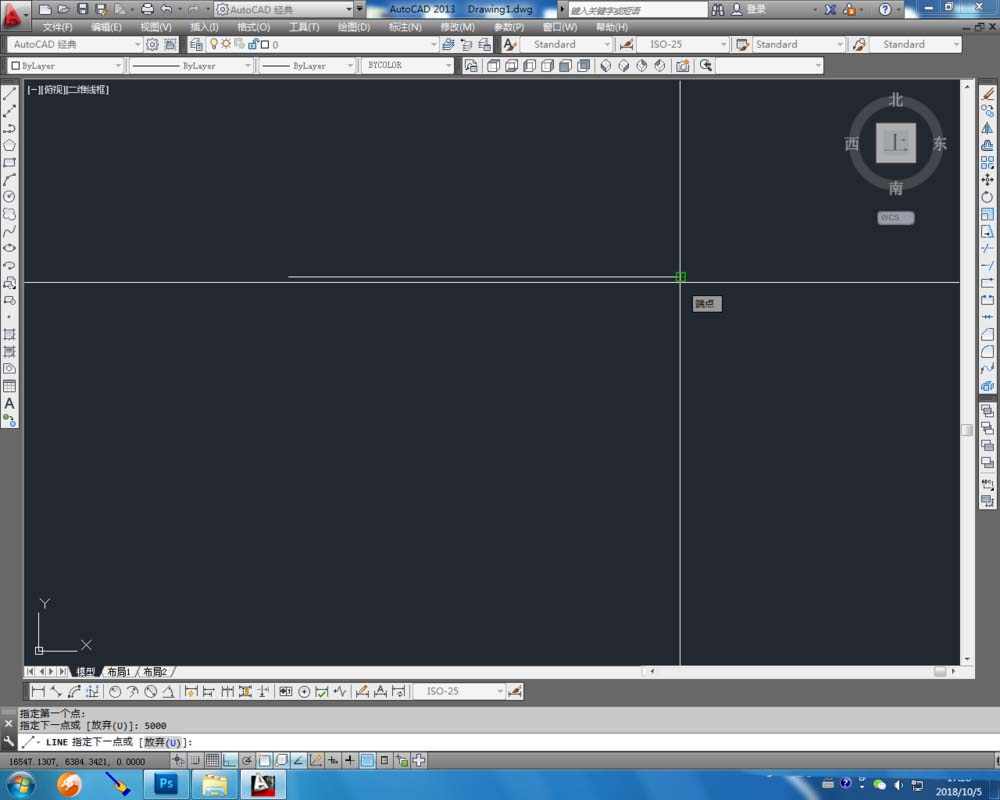

1、打开AutoCAD 2013软件，点击【直线】工具，在绘图区画出横向5m，纵向2m的两条直线；

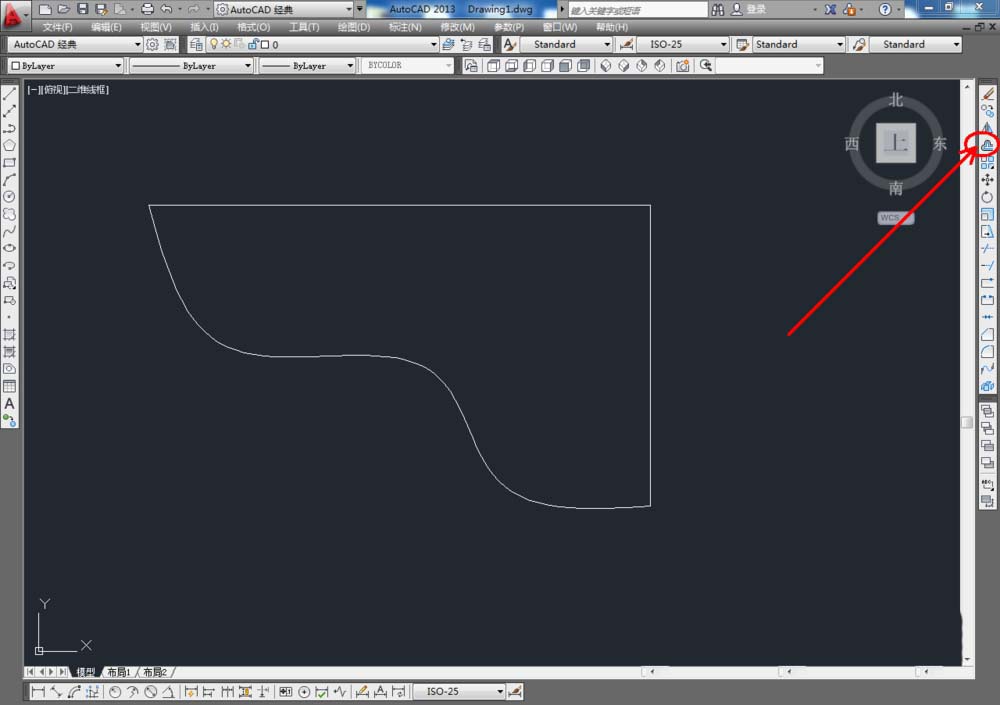

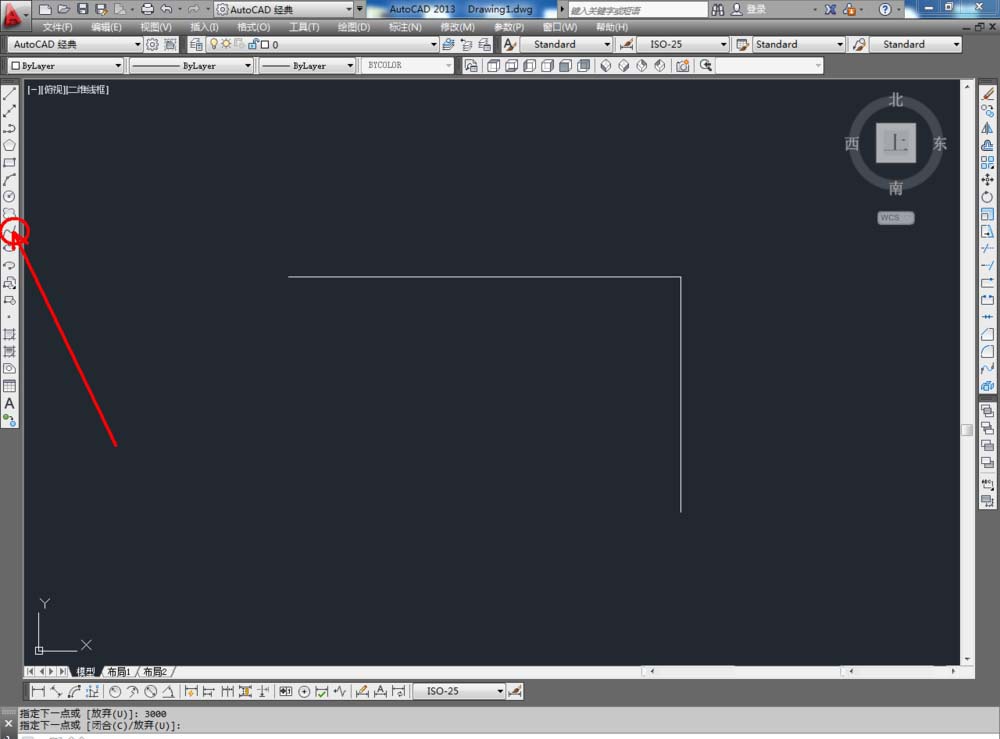

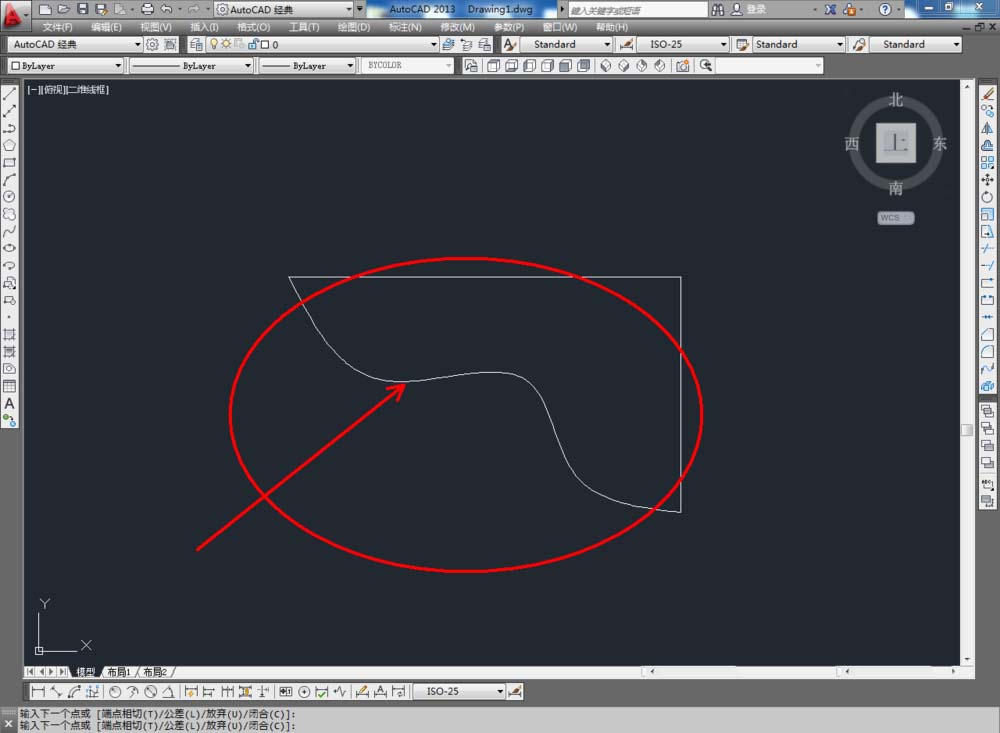

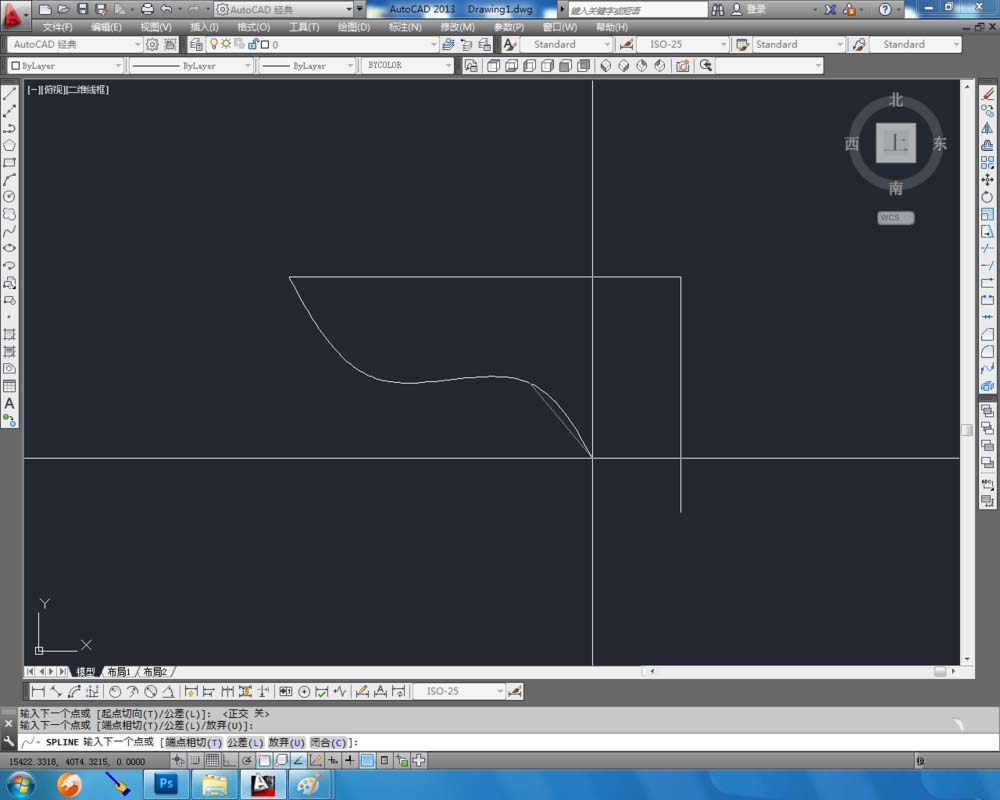

2、点击【样条曲线】工具，绘制出连接横纵两线的曲线，点击曲线上的点，对曲线的弯曲幅度进行调整；

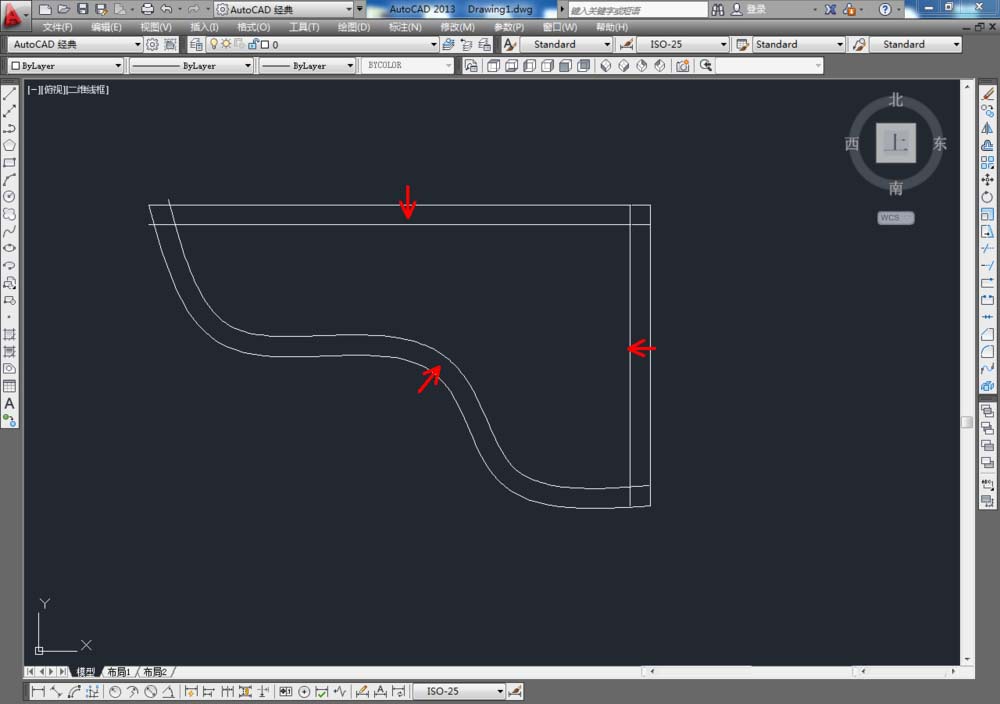

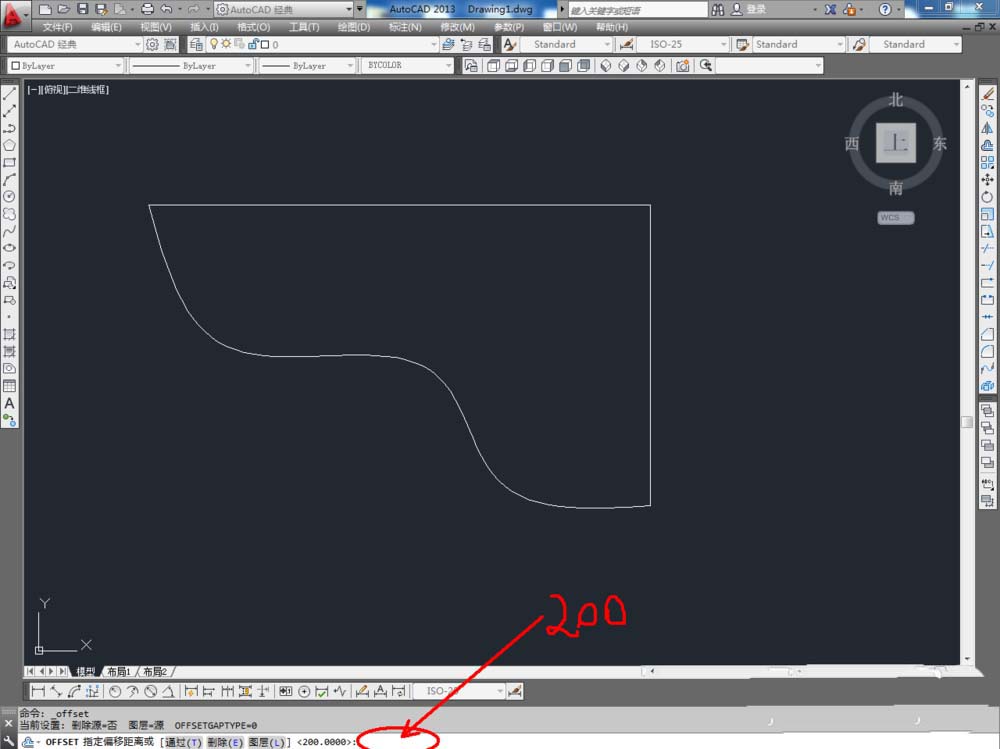

3、点击【偏移】工具，输入数值：200+空格键，对三条线分别进行偏移复制；点击【修剪】工具，将多余的线条修剪掉（如图所示）；

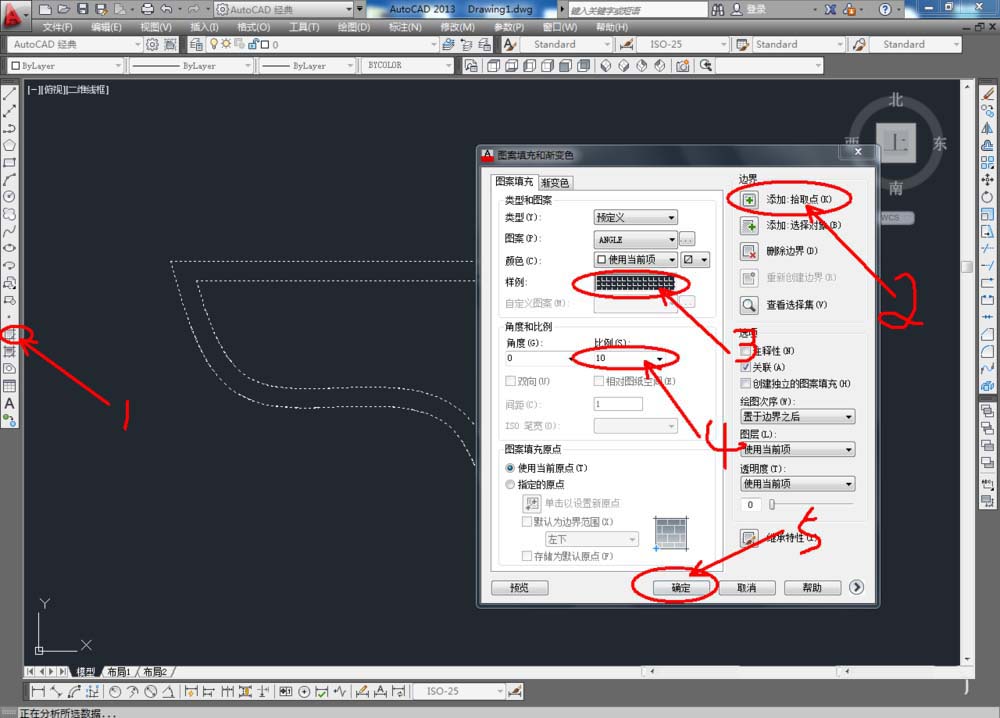

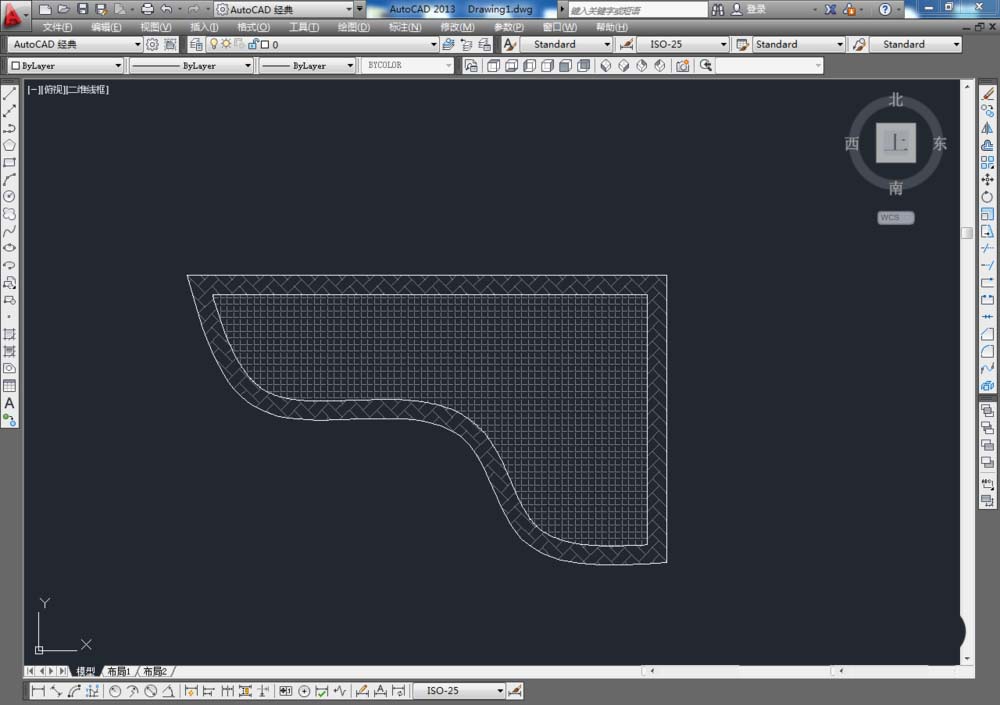

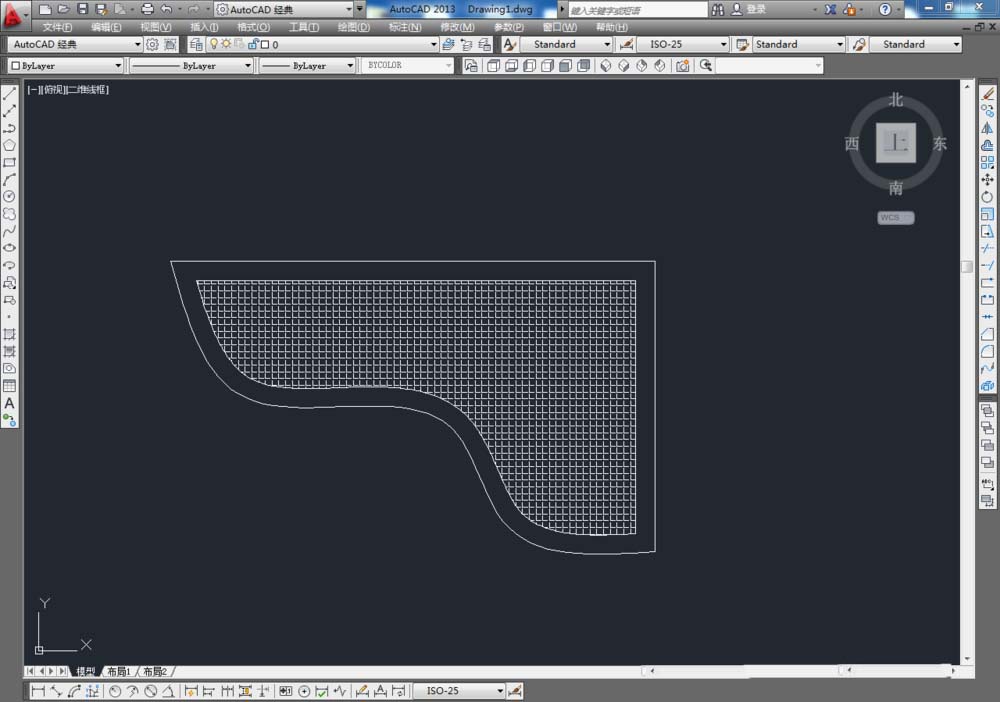

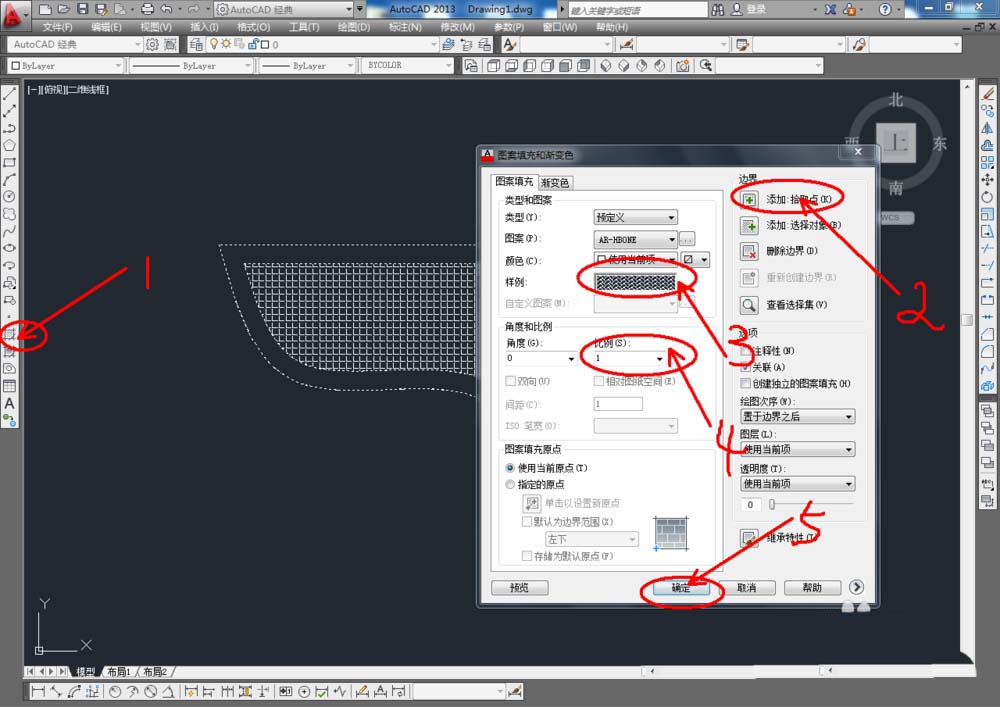

4、点击【填充】工具，弹出填充对话框，点击【添加拾取点】，选择想要填充的区域后，按下空格键回到对话框，按图示操作完成对选区的填充设置后，点击【确定】；

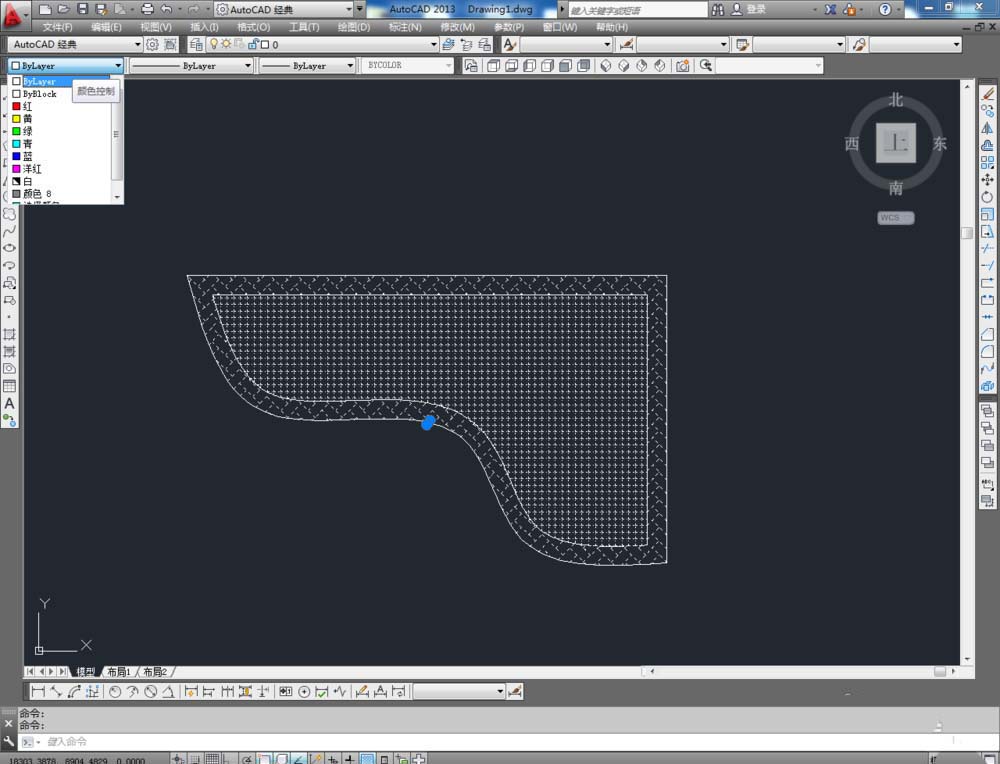

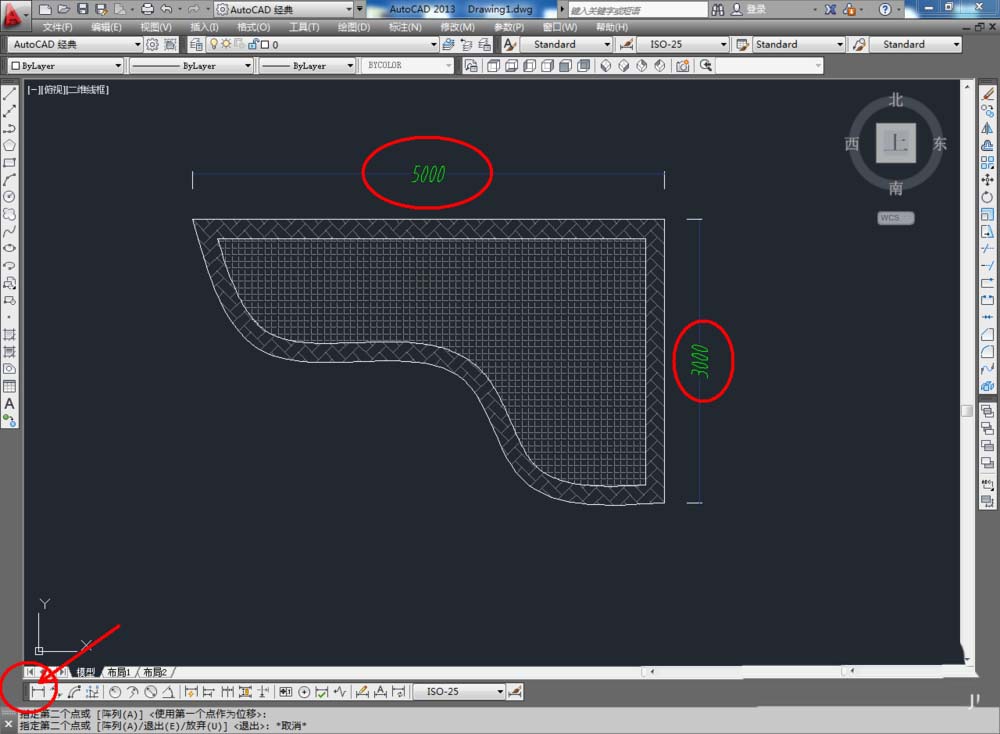

5、将填充图案图层颜色更改为灰色。最后，点击【标注】工具，给水池标注好尺寸，编辑好平面图名称即可。
以上就是cad画不规则水池平面图的教程，希望大家喜欢，请继续关注脚本之家。
