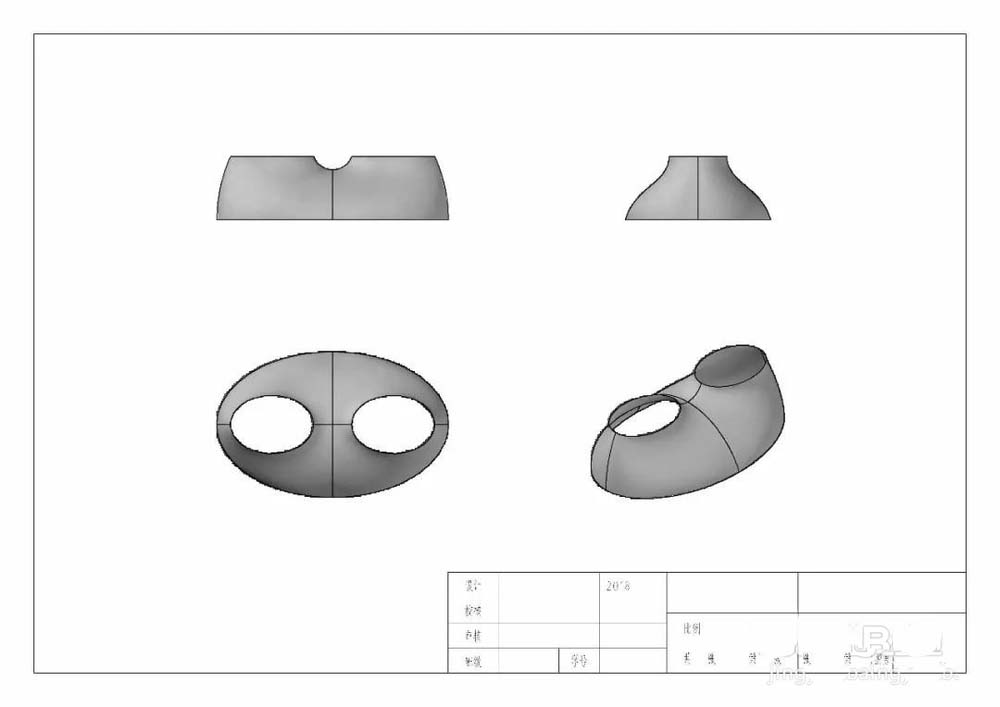

cad中想要建模曲面模型，该怎么创建曲面模型呢？下面我们就来看看详细的教程。

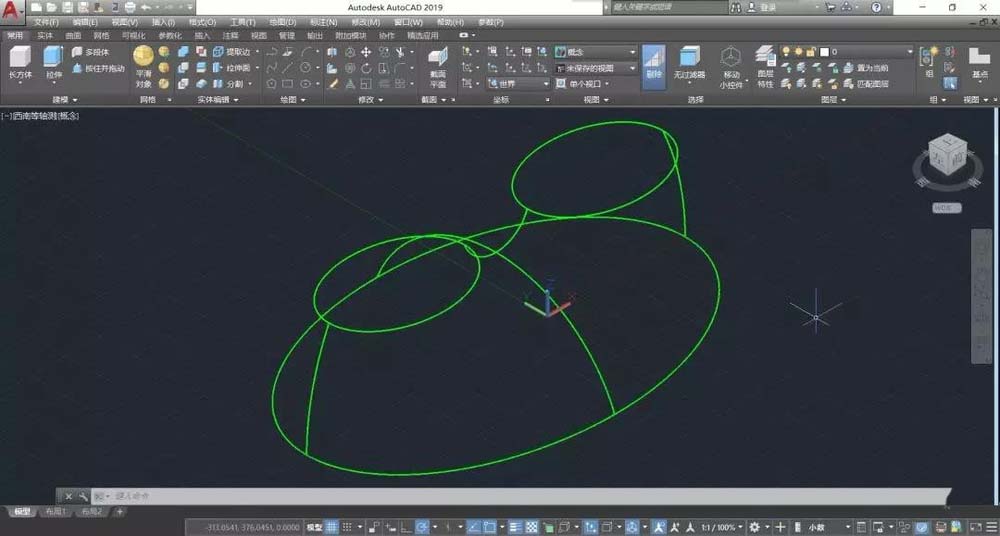

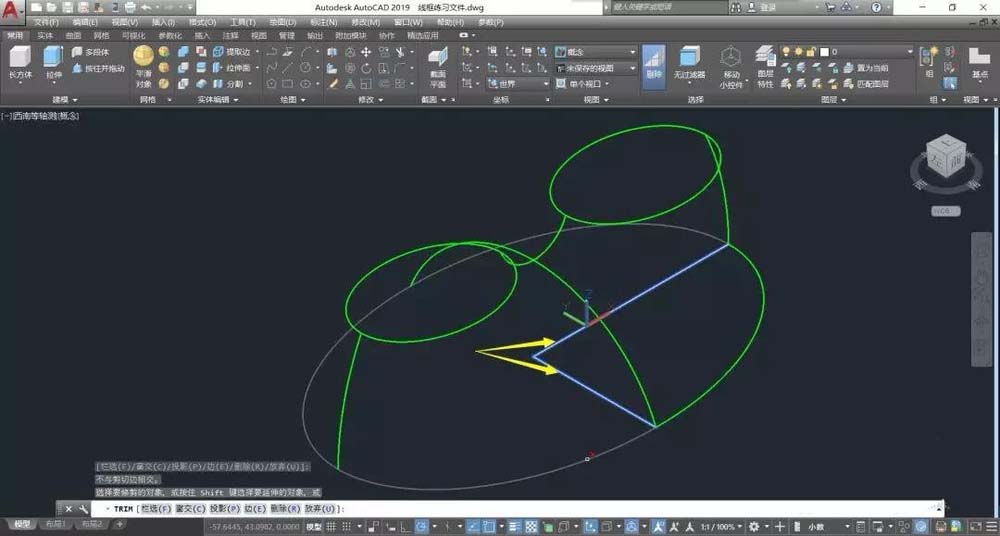

1、打开CAD软件，并打开准备好的二维曲面，再利用直线命令绘制两条直线

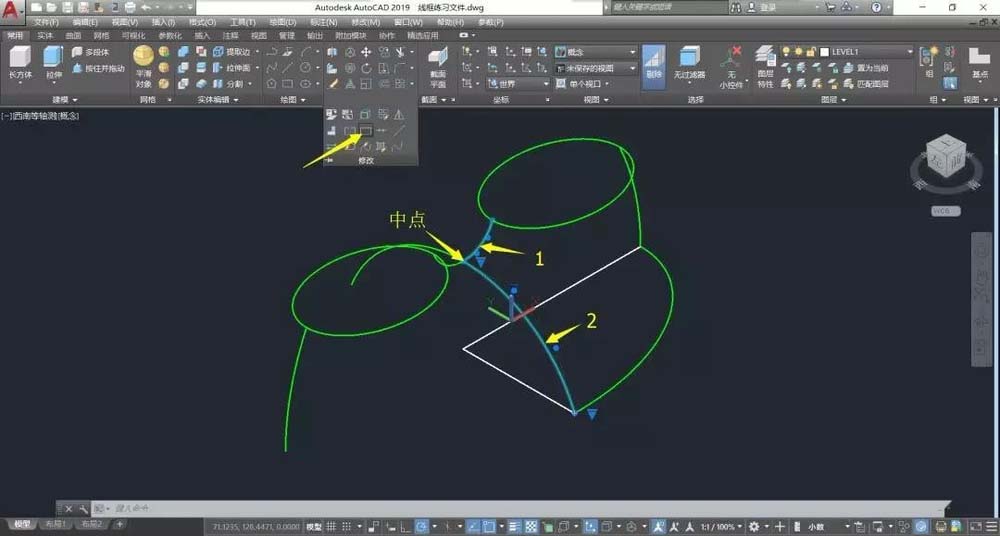

2、利用“打断于点”的命令，将圆弧1与2分别于中心点打断

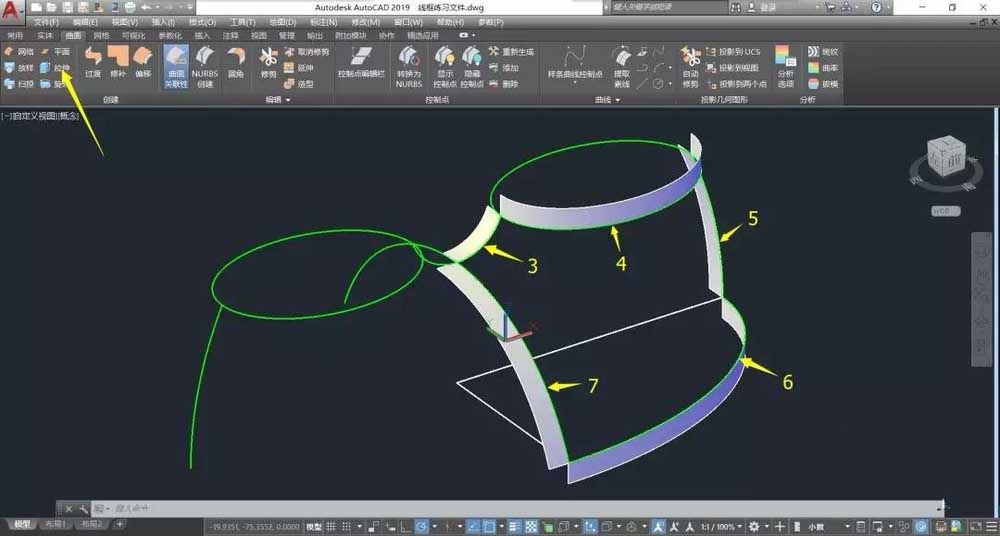

3、利用曲面拉伸命令，将3，4，5，6，7线段进行拉伸，拉伸距离为20，拉伸方向是向外

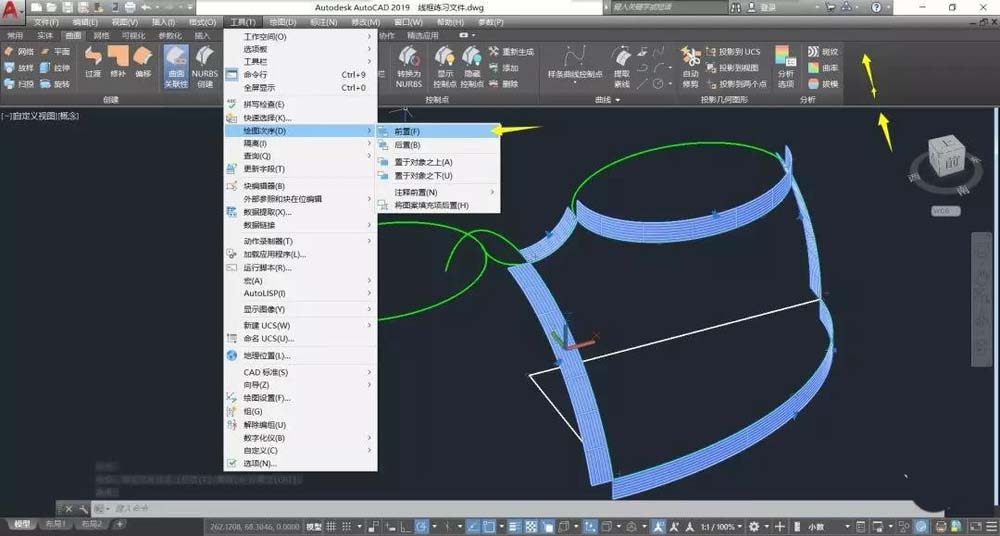

4、按住ctrl选择所有的曲面，再依次点击“工具/绘图次序/前置”

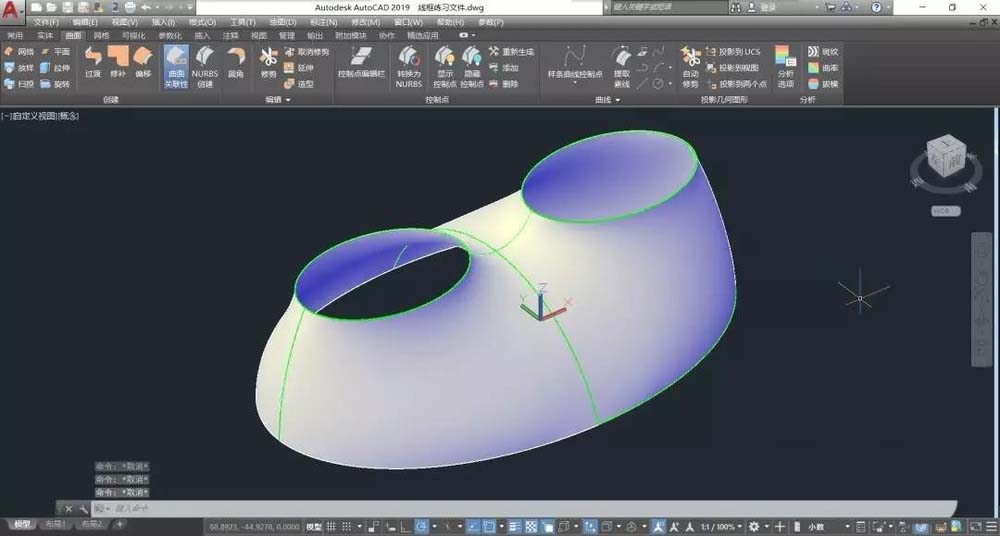

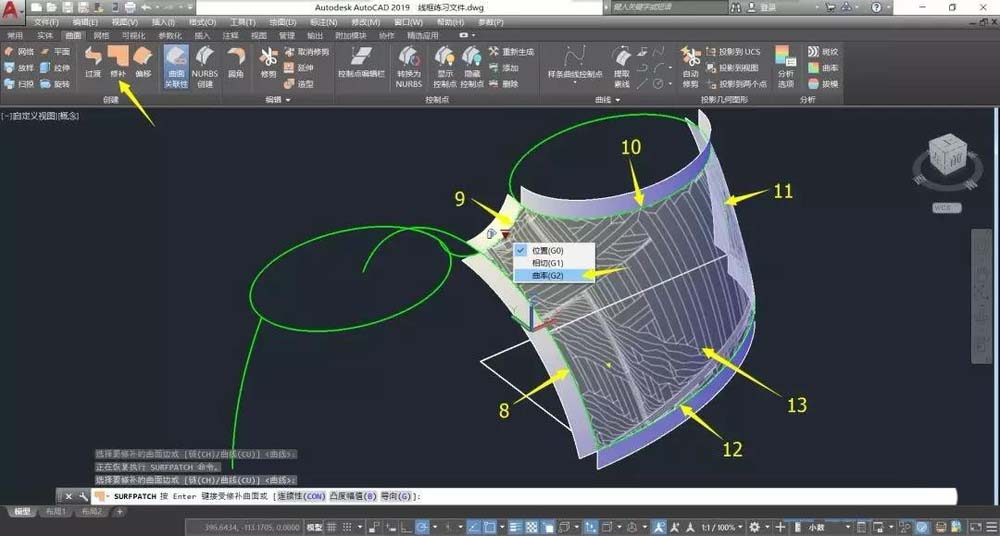

5、执行曲面修补命令，选择曲面的内侧边，生成新的曲面

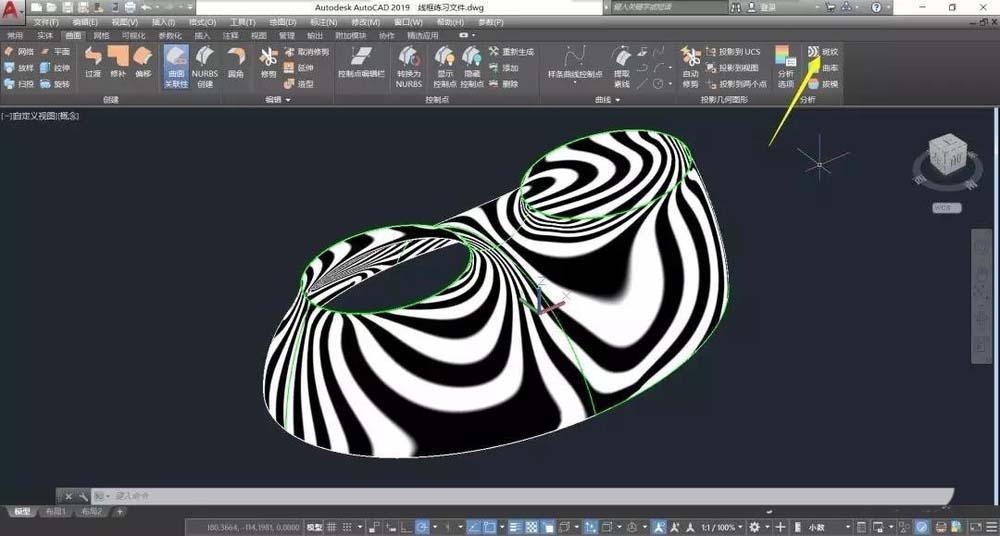

6、将辅助曲面进行隐藏，再利用三维镜像命令将曲面进行镜像，然后用分析斑纹命令，检查曲面的连接情况。
以上就是cad建模曲面模型的教程，希望大家喜欢，请继续关注脚本之家。
