CAD怎么建模三维零件模型?

cad中可以进行三维建模，该怎么绘制实体零件图呢？下面我们就来看看详细的教程。

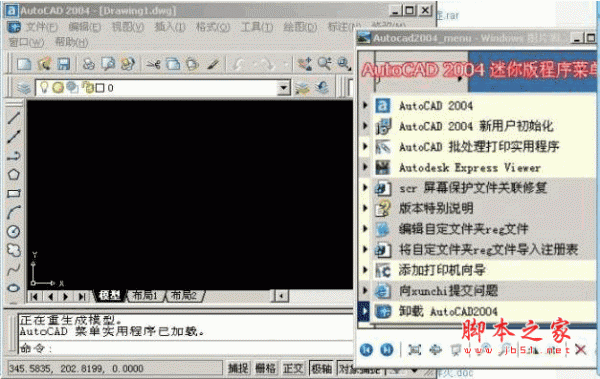

AutoCAD2004 简体中文迷你绿色版

• 类型：图像处理
• 大小：44MB
• 语言：简体中文
• 时间：2013-06-15

查看详情

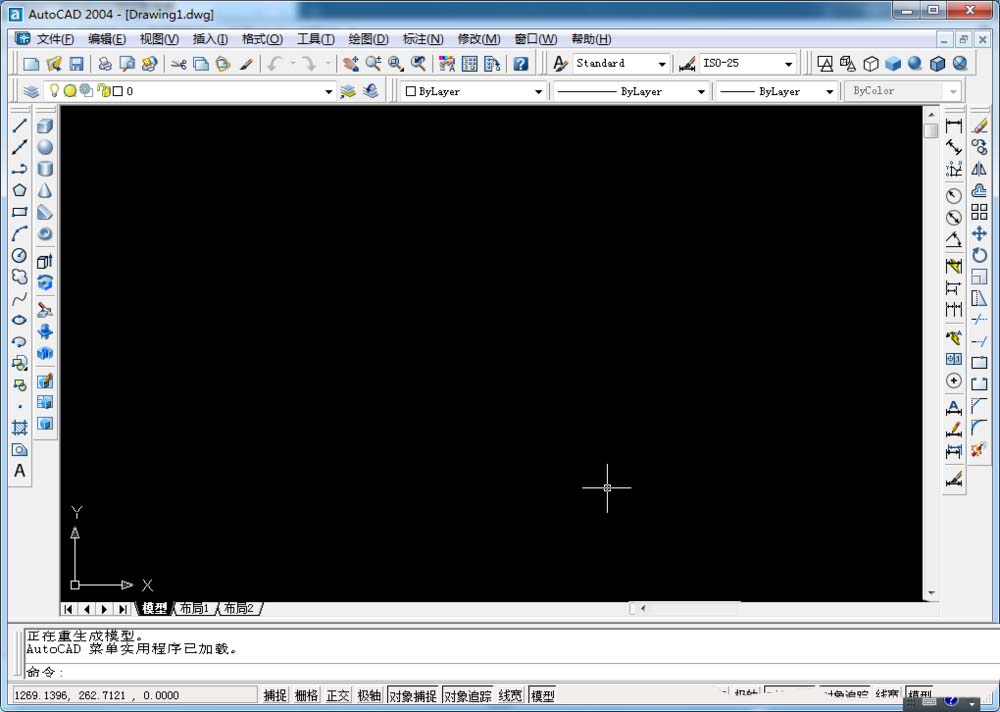

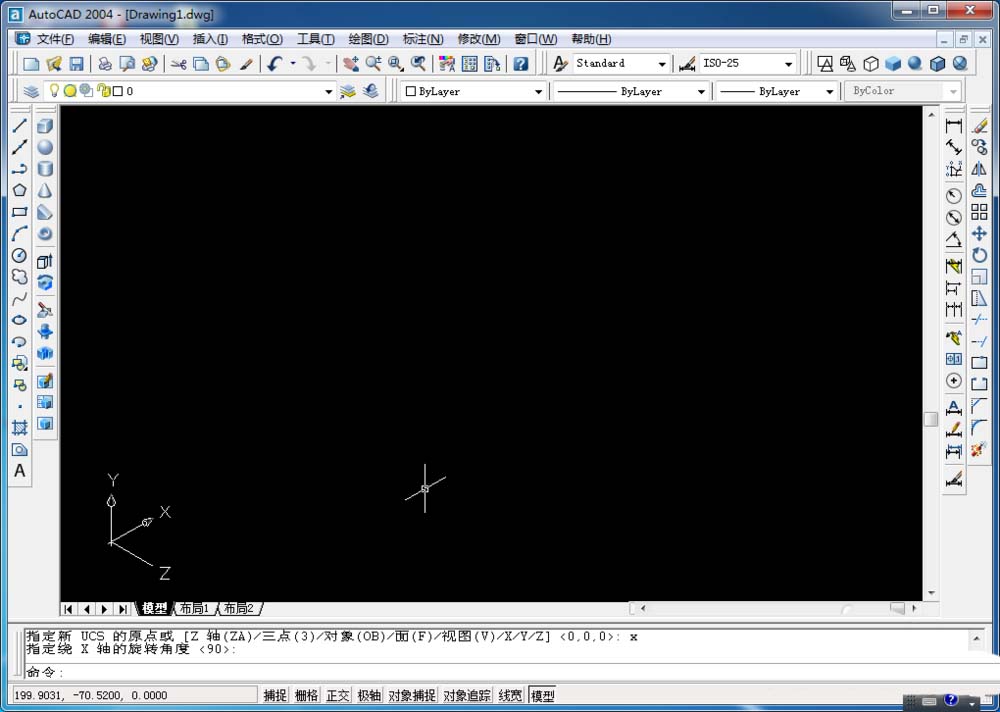

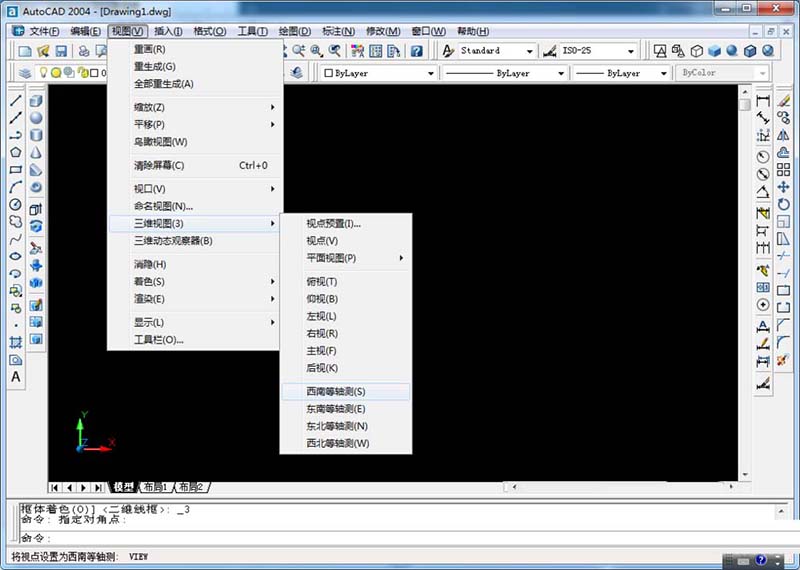

1、打开AUTOCAD2004软件，并新建图形，将视图设置为西南等轴测，再利用UCS命令，将视图沿Y轴旋转90度

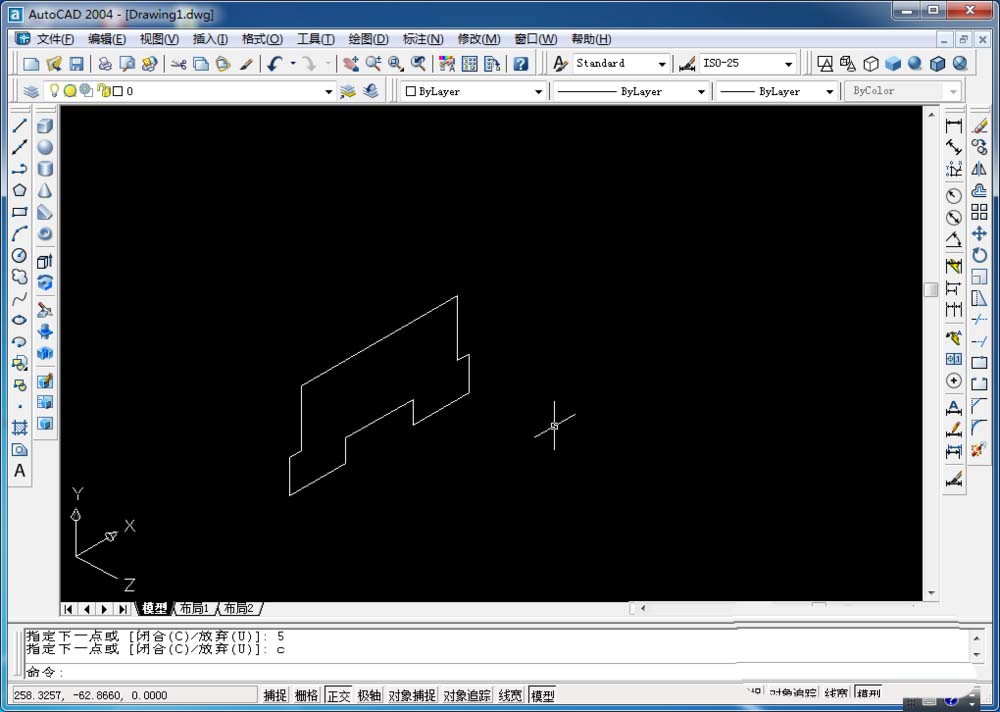

2、绘制基本图形，再使用面域命令将图形转化为面域

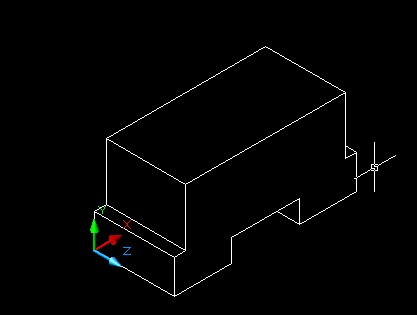

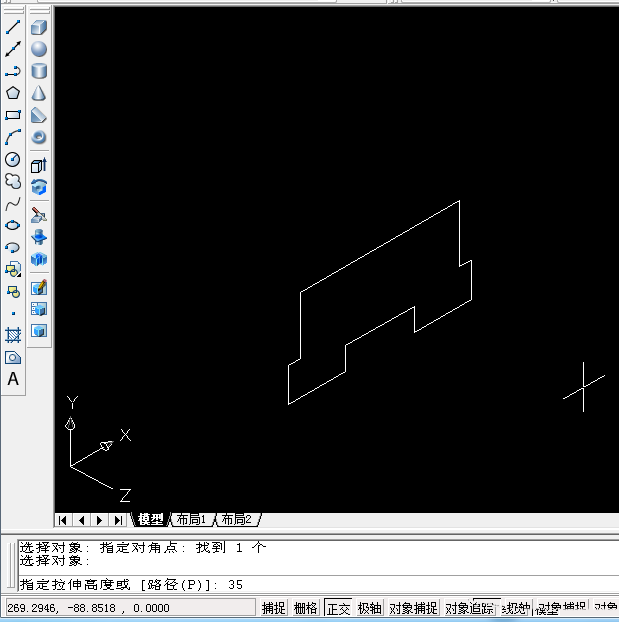

3、使用拉伸命令，将面域沿Z轴方向拉伸为实体

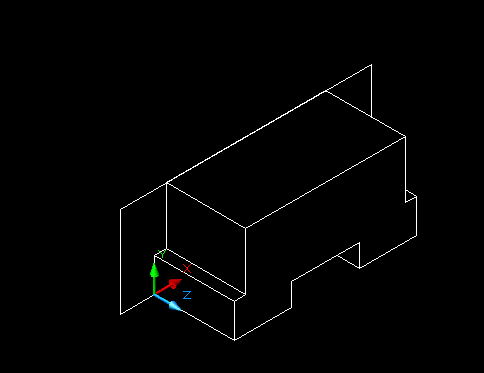

4、将坐标系设置在实体面上，并绘制图形形成面域

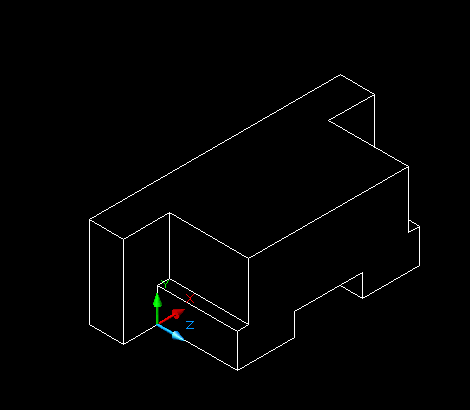

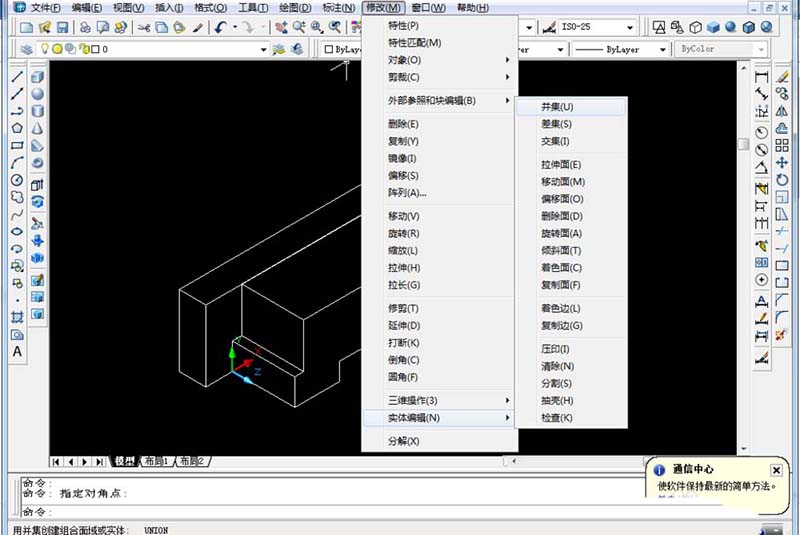

5、将面域拉伸成实体，再利用三维编辑的并集，将两个实体合并为一个整体

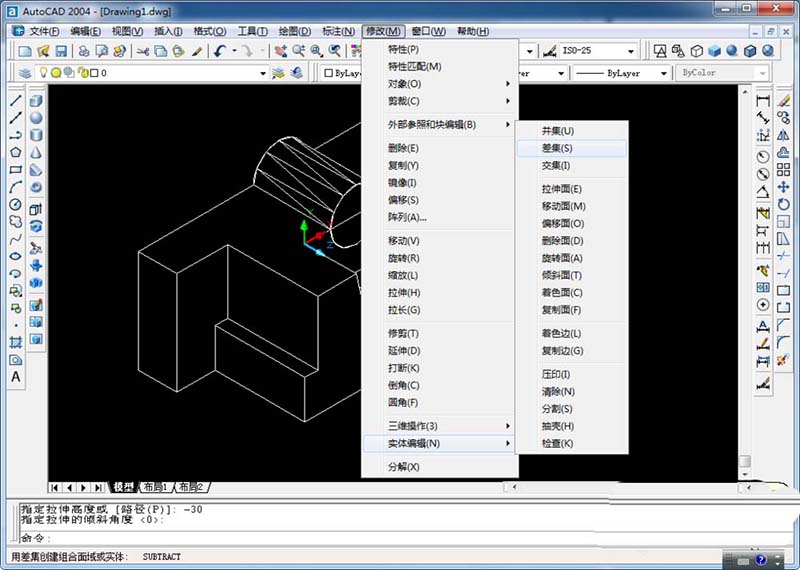

6、利用差集命令绘制两个半圆

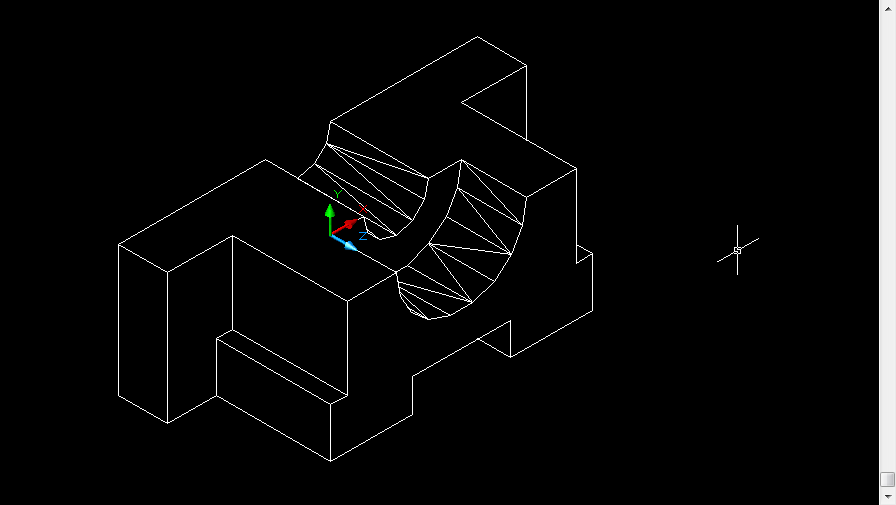

7、将棱角边进行倒圆角

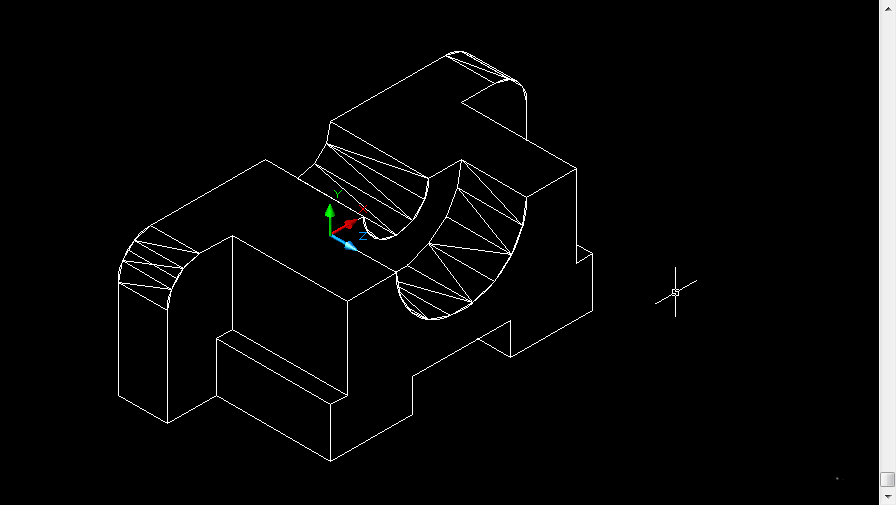

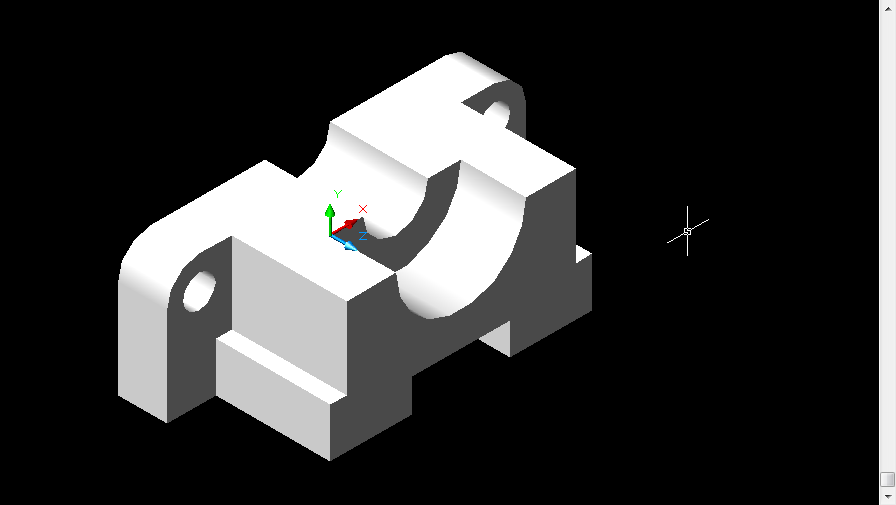

8、再利用差集命令绘制圆孔，得到最终的三维建模图形

以上就是cad建模三维实体零件的教程，希望大家喜欢，请继续关注脚本之家。
