cad图纸中需要创建线性标注，该怎么添加线性标注呢？下面我们就来看看详细的教程。

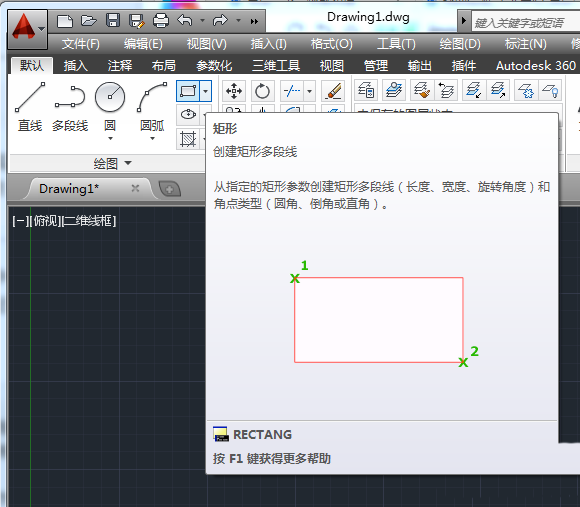

1、首先，通过菜单栏【默认】》【矩形】选项，绘制一个矩形图形。

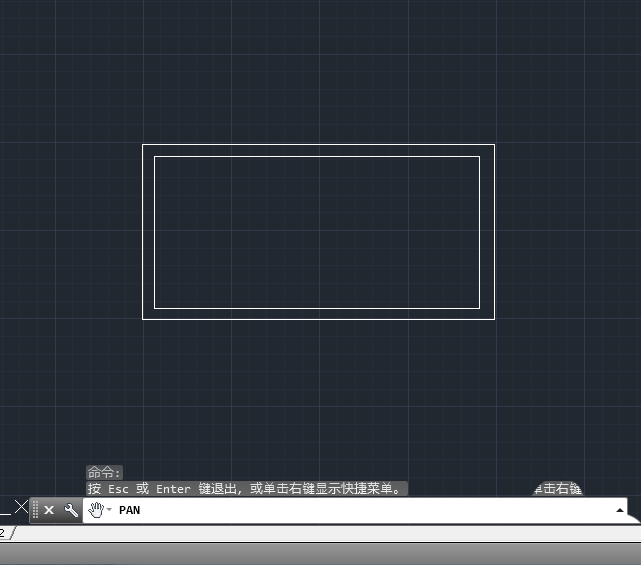

2、绘制好的矩形图形如下：

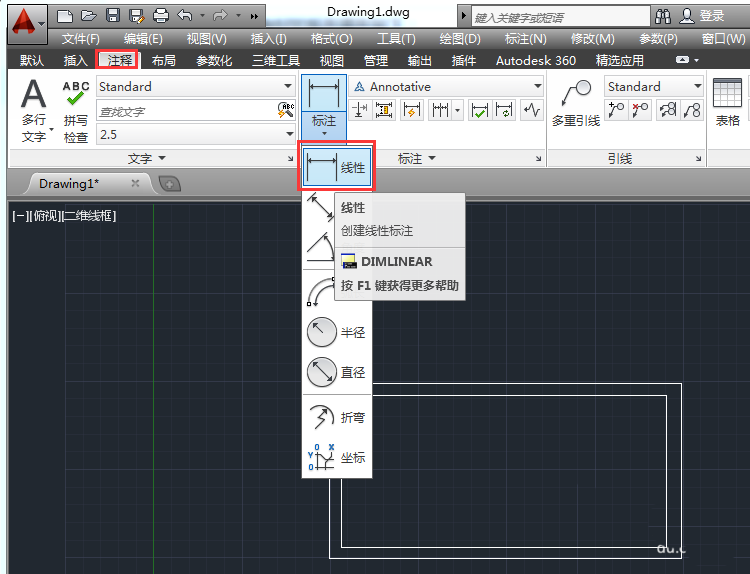

3、接着我们在菜单栏依次选择【注释】》【标注】》【线性】选项。

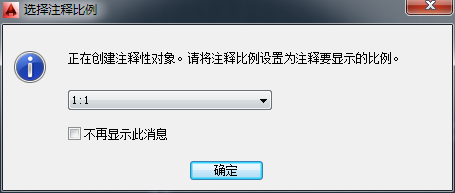

4、接着自动弹出【选择注释比例】对话框，设定好比例后点击【确定】按钮。

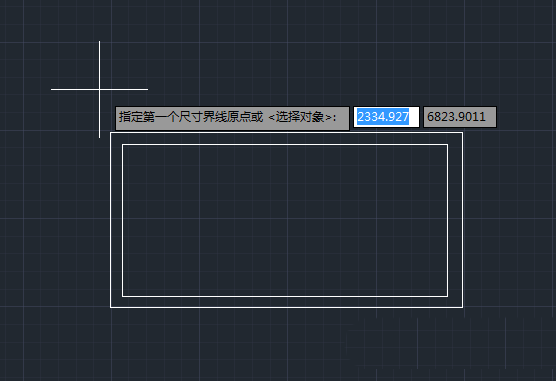

5、首先指定第一个尺寸界线原点。

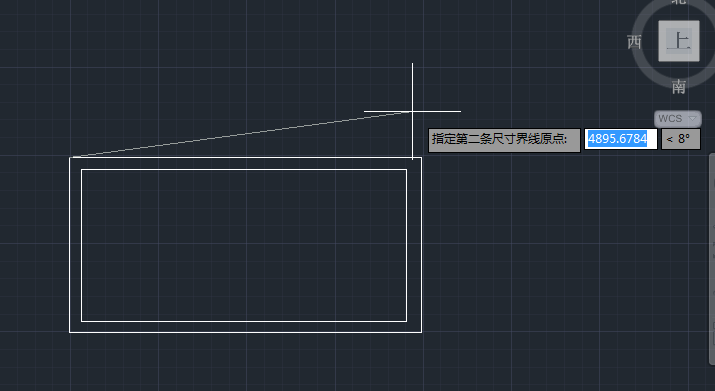

6、接着指定第二天尺寸界线原点。

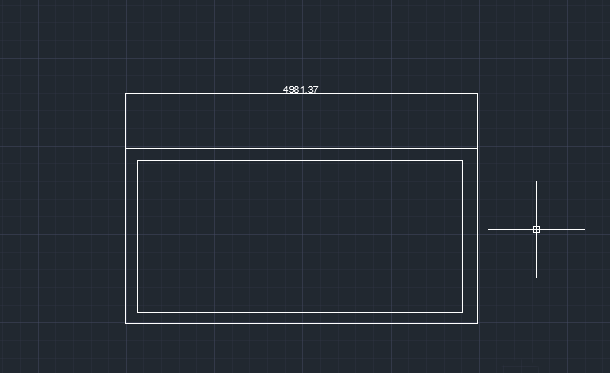

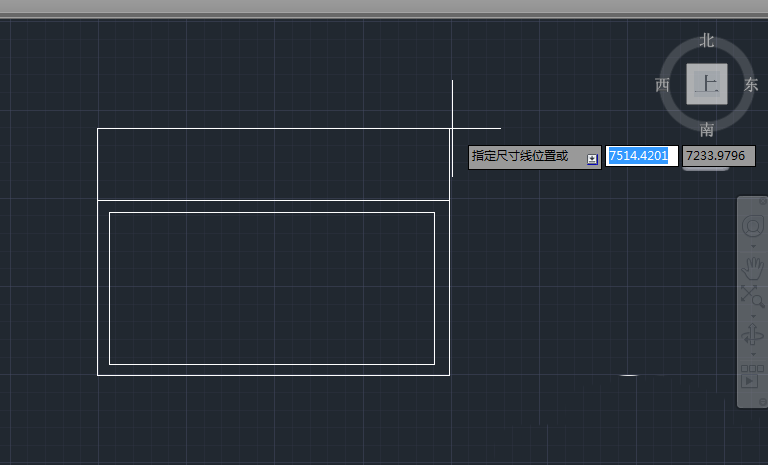

7、然后指定尺寸线位置。

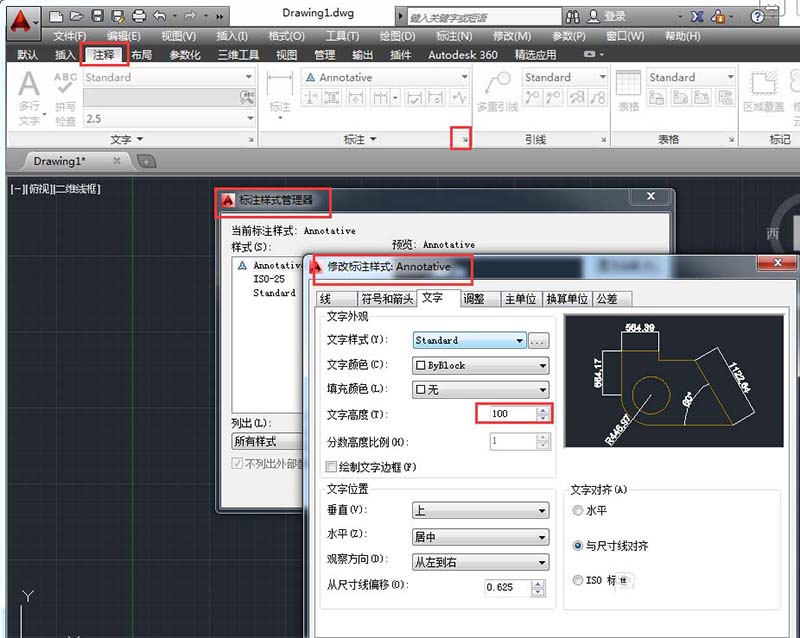

8、如果设置完成后看不见标注文字，请通过【标注样式管理器】对当前样式进行【文字高度】的修改。
线性标注：
用于标注图形的线型距离或长度，是最基本的标注类型，在图形中可以创建水平、垂直或倾斜的尺寸标注。
以上就是cad绘制线性标注的教程，希望大家喜欢，请继续关注脚本之家。
