切割片是经常使用的零件，该怎么使用cad切割片的截面图呢？下面我们就来看看详细的教程。

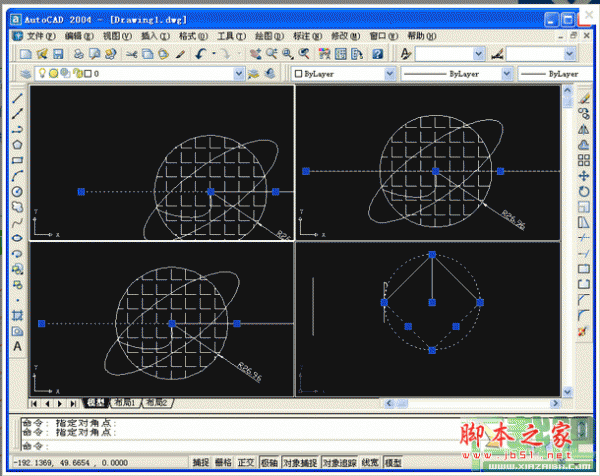

AutoCAD 2004(cad2004) 32位&64位 免费简体中文版(附安装教程)

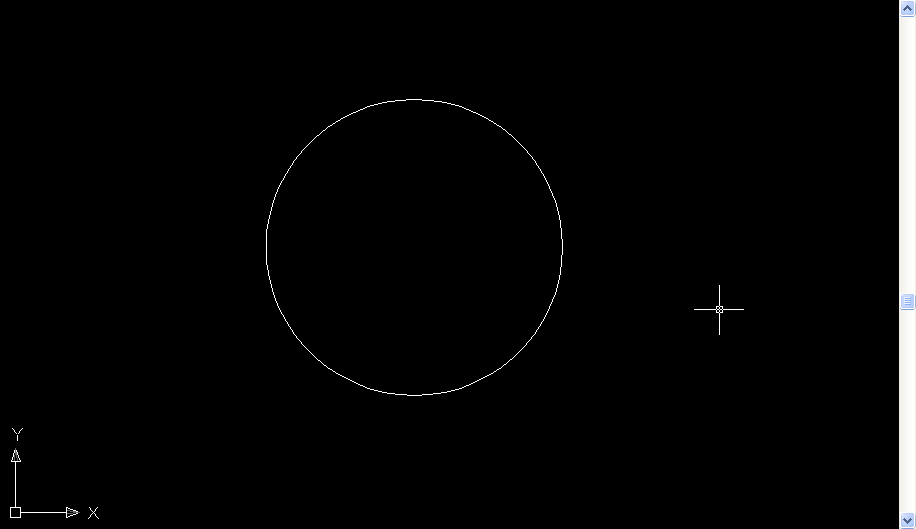

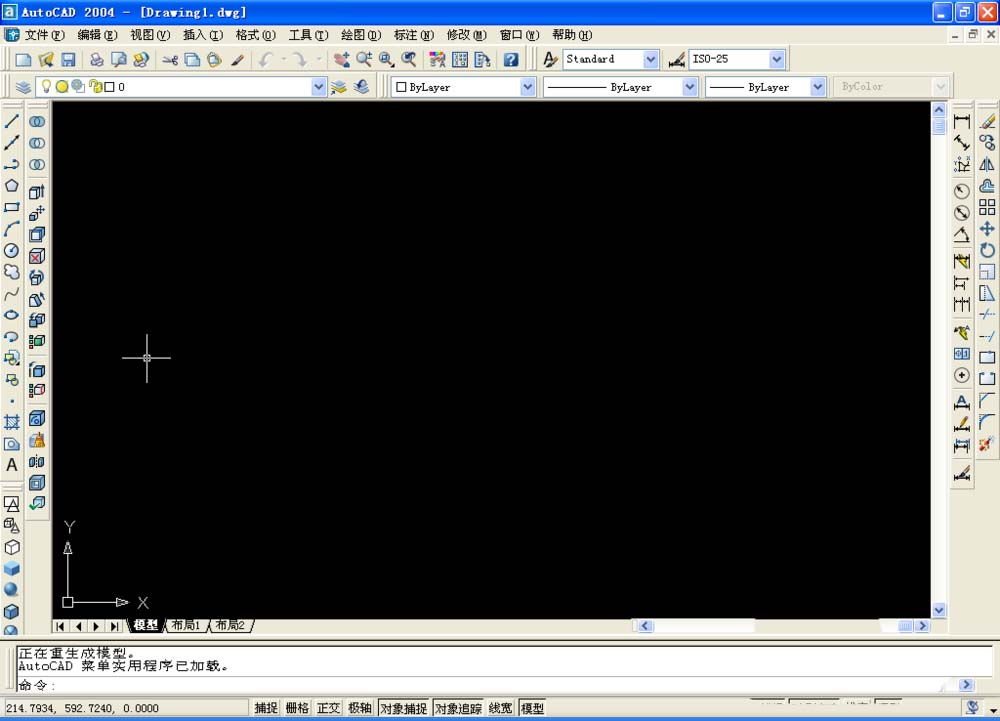

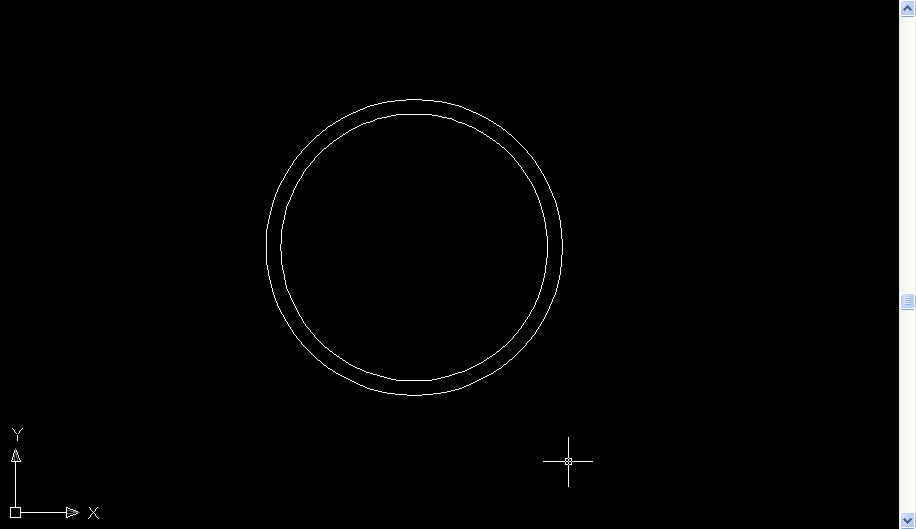

1、打开CAD2004软件，并绘制两个同心圆，圆的直径分别为160与144个单位

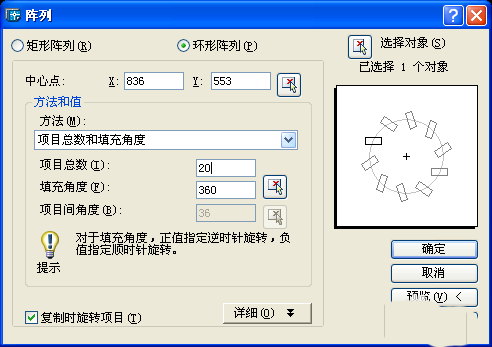

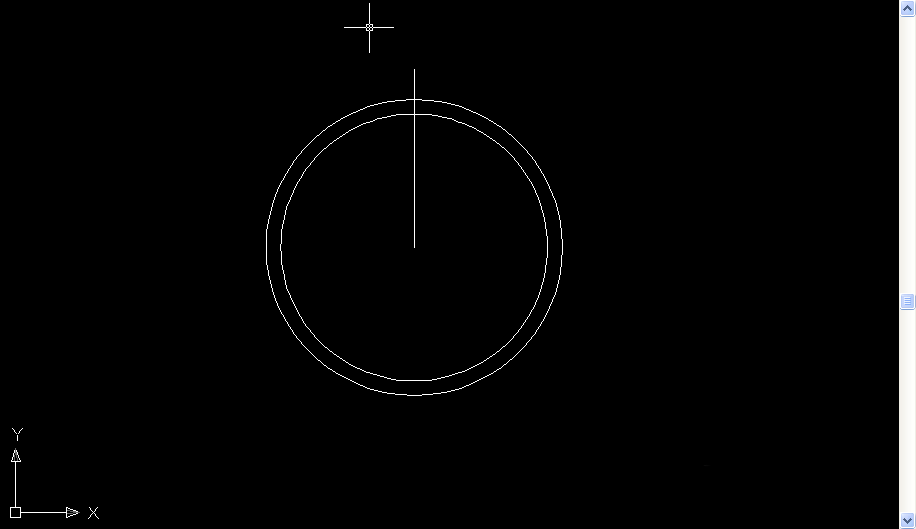

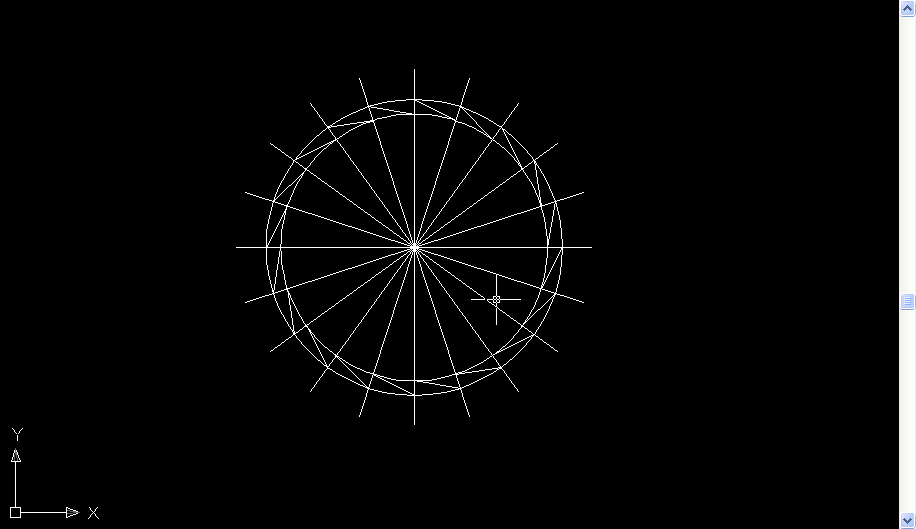

2、自圆画一条铅直的线段，并利用圆形阵列将线段按一周圆20等份进行阵列

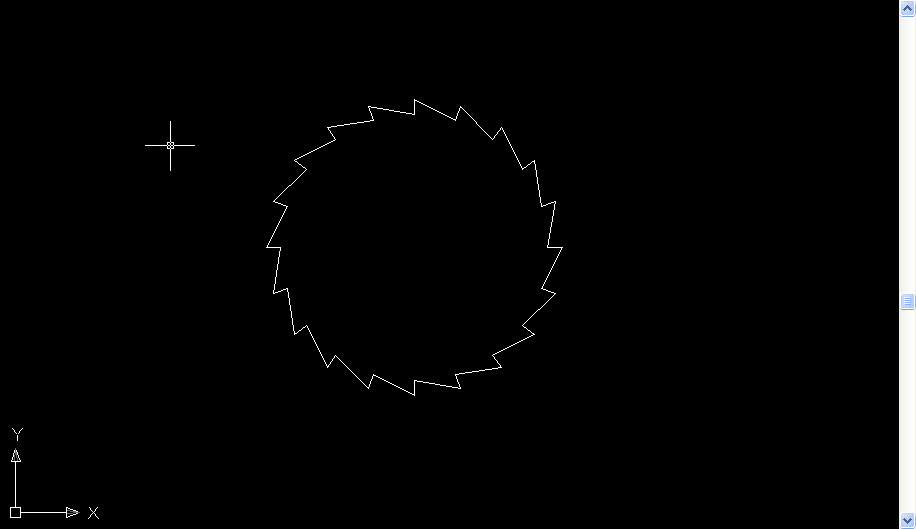

3、使用剪切命令，去除多余的线条

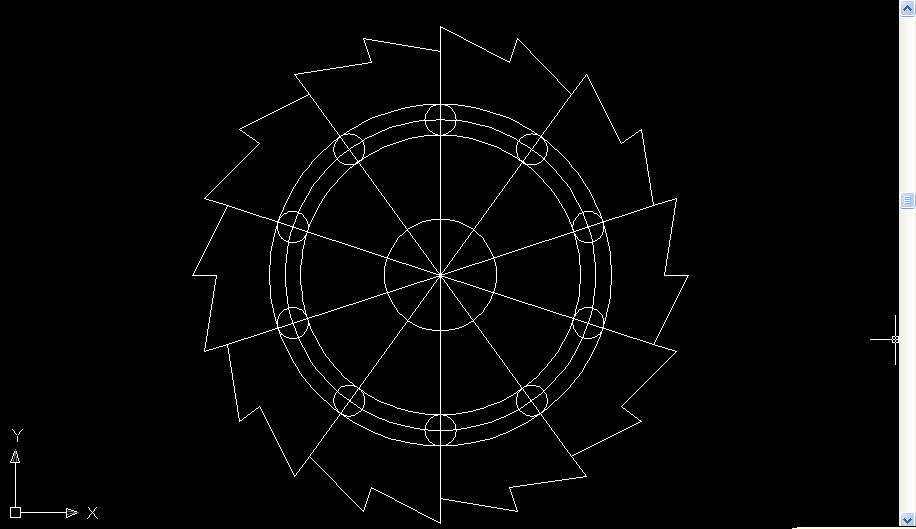

4、在切割片的中心位置绘制中心孔，并绘制切割片上的孔位

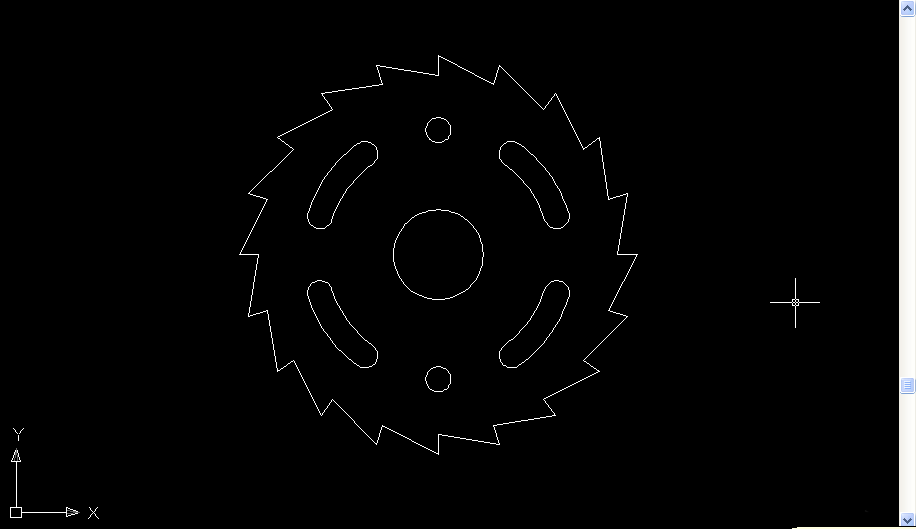

5、使用剪切命令去除多条的线条，得到轮廓图

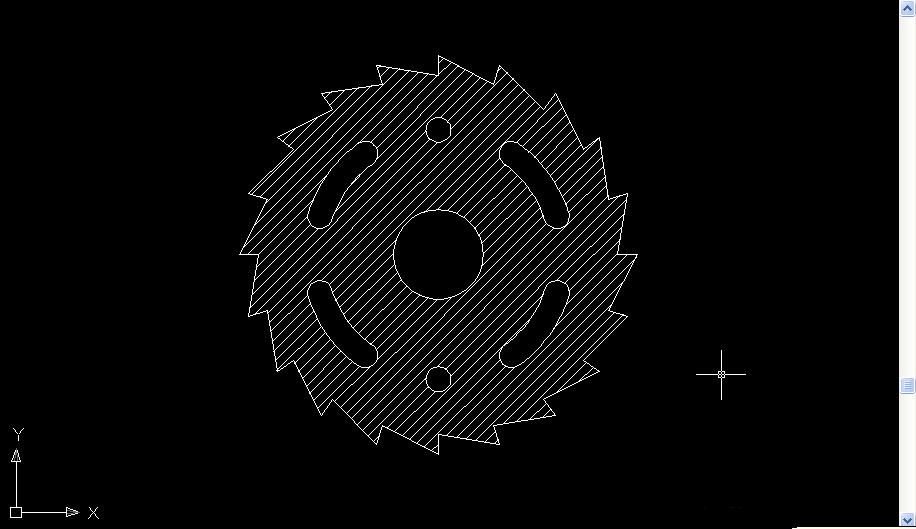

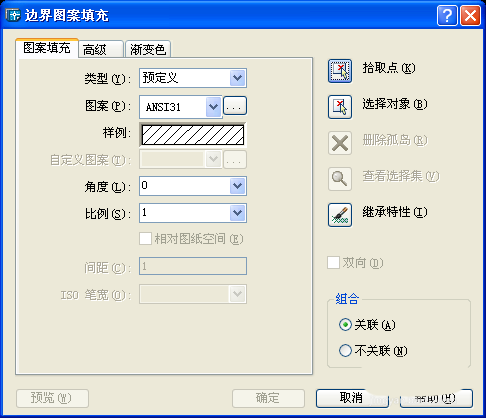

6、使用边界图案填充，将轮廓图设置成截面图
以上就是cad绘制切割片的教程，希望大家喜欢，请继续关注脚本之家。
