CAD怎么画风叶轮零件平面图?

CAD2004中想要画风叶轮，该怎么绘制风机叶轮呢？下面我们就来看看详细的教程。

AutoCAD 2004(cad2004) 32位&64位 免费简体中文版(附安装教程)

• 类型：3D制作类
• 大小：307MB
• 语言：简体中文
• 时间：2014-08-28

查看详情

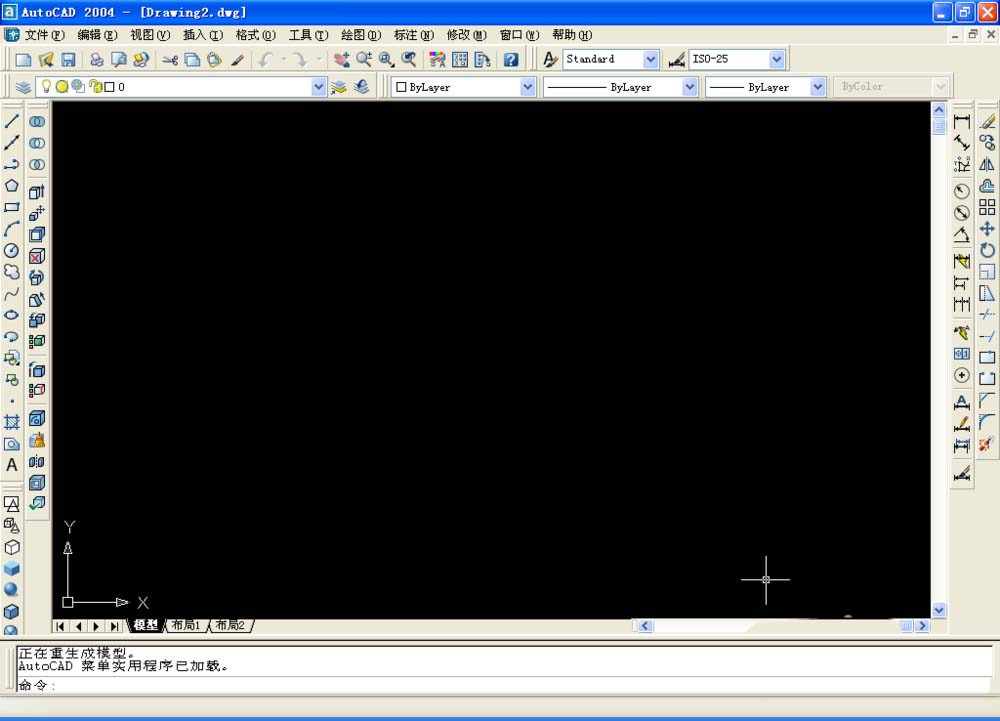

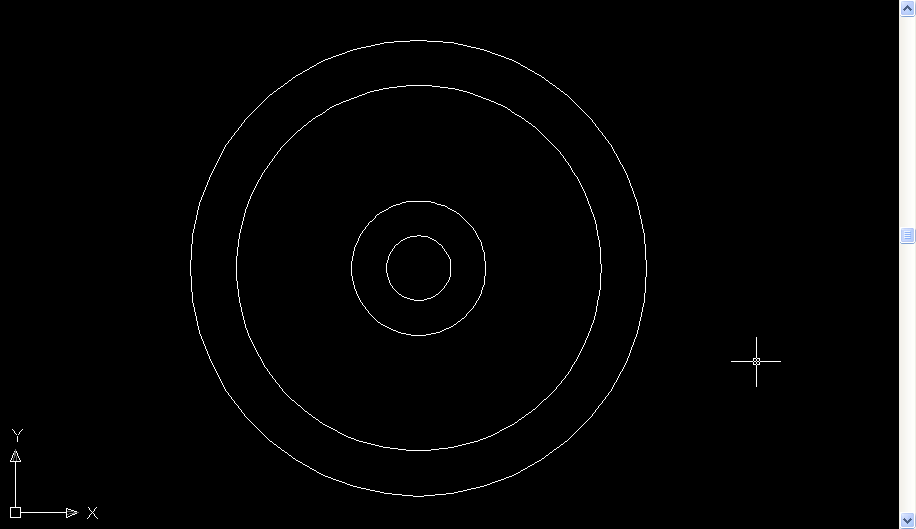

1、打开CAD软件，并绘制4个同心圆，圆的直径尺寸分别为85mm,68mm,25mm,12mm

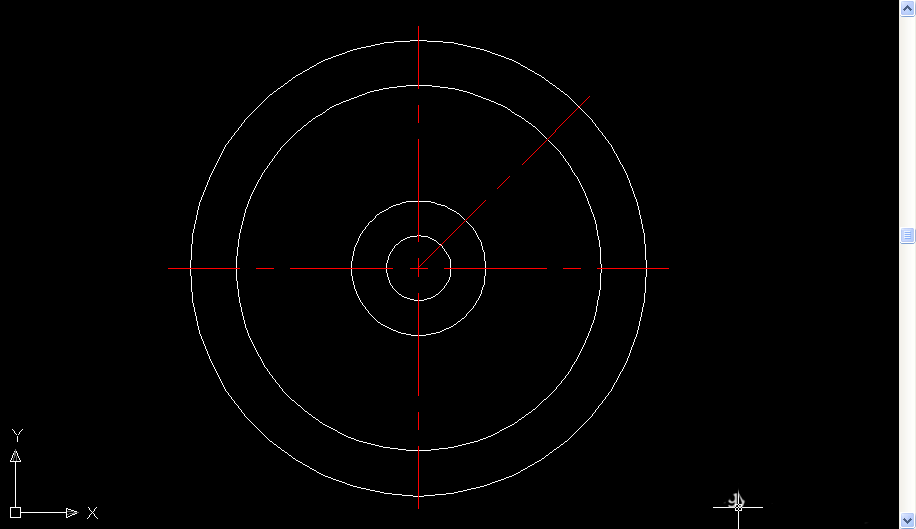

2、利用直线命令，绘制辅助中心线，并将直线的线型设置中center2，颜色为红色

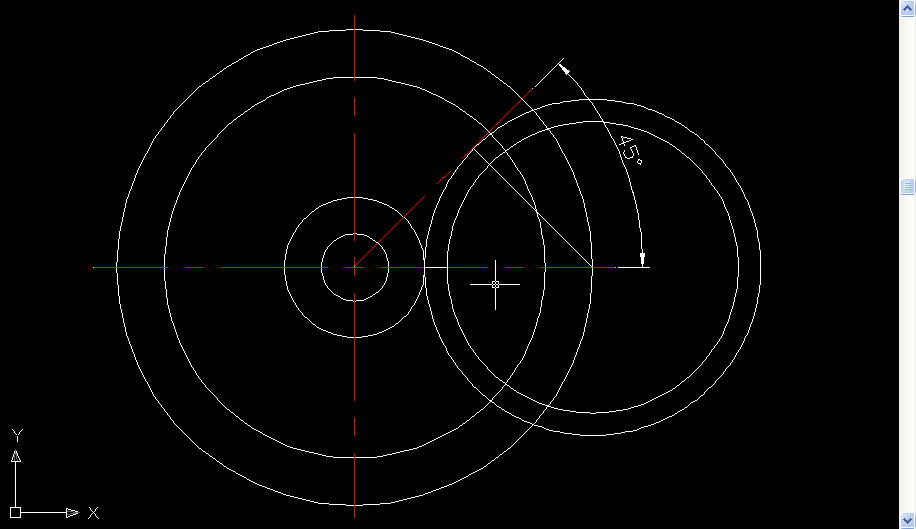

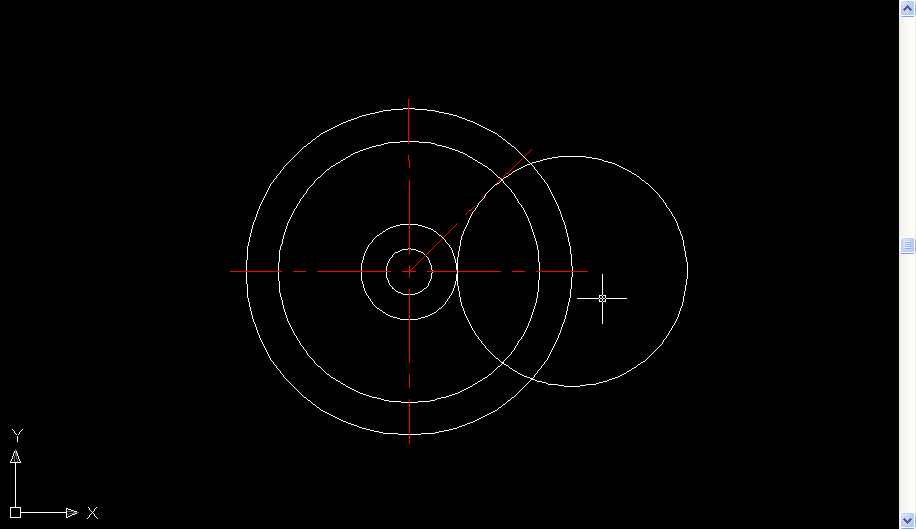

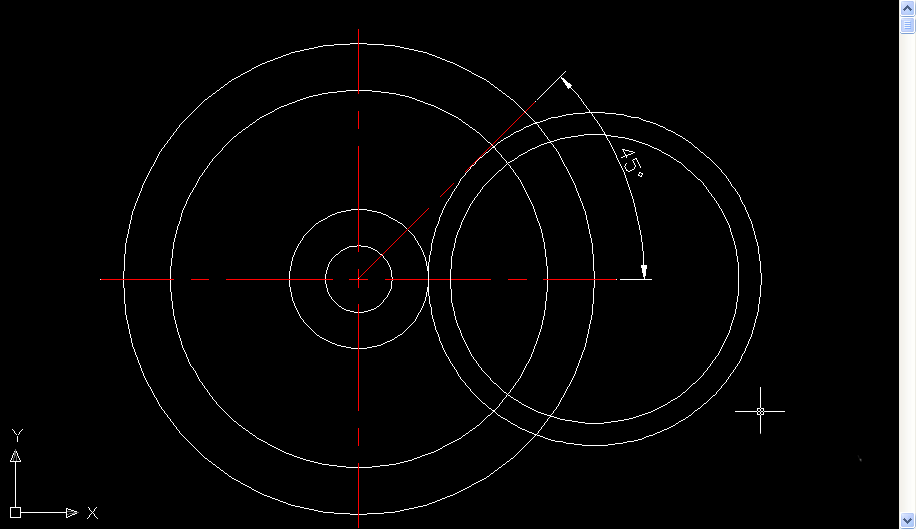

3、以象限点的圆心，绘制与第二个内圆相切的圆，并利用偏移命令将新圆向内偏移4mm

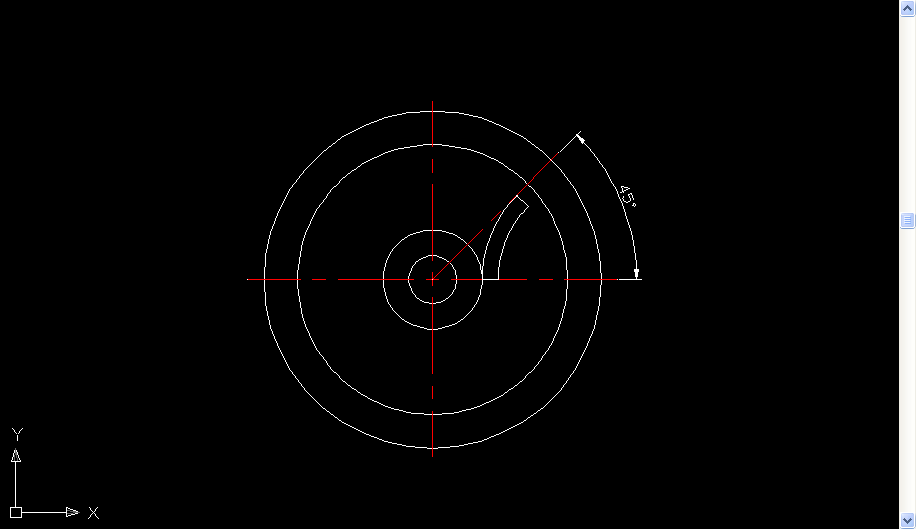

4、连接象限点与圆的垂直点，并修剪掉多余的线条

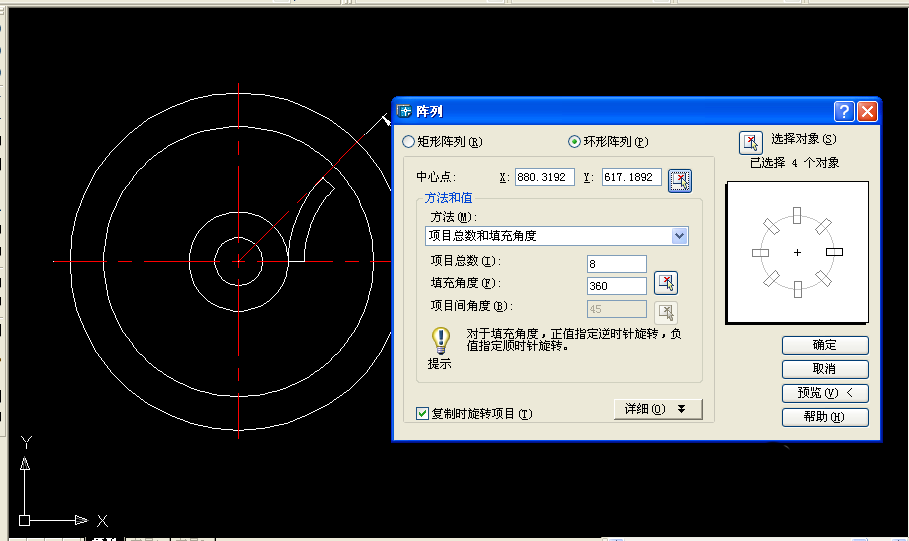

5、将得到半圆形利用圆形阵列的方式，以圆的中心为中点，360度阵列得到最后的图形

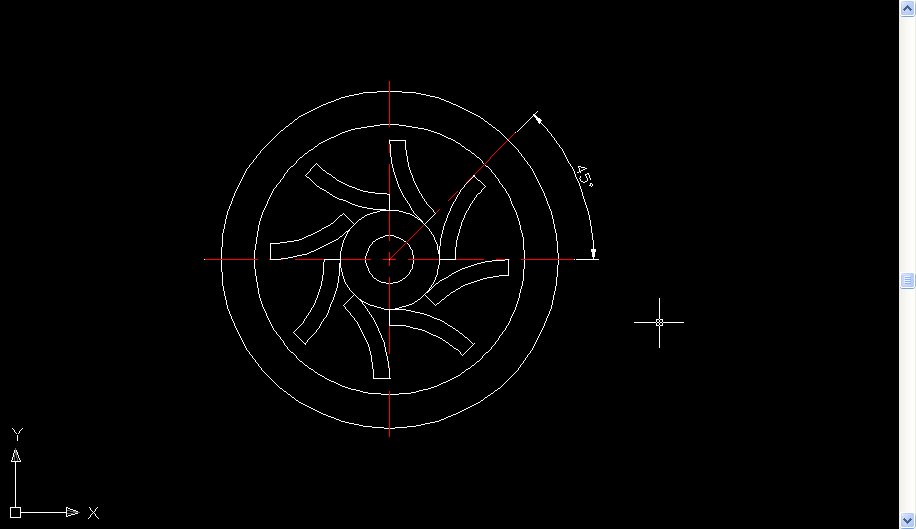

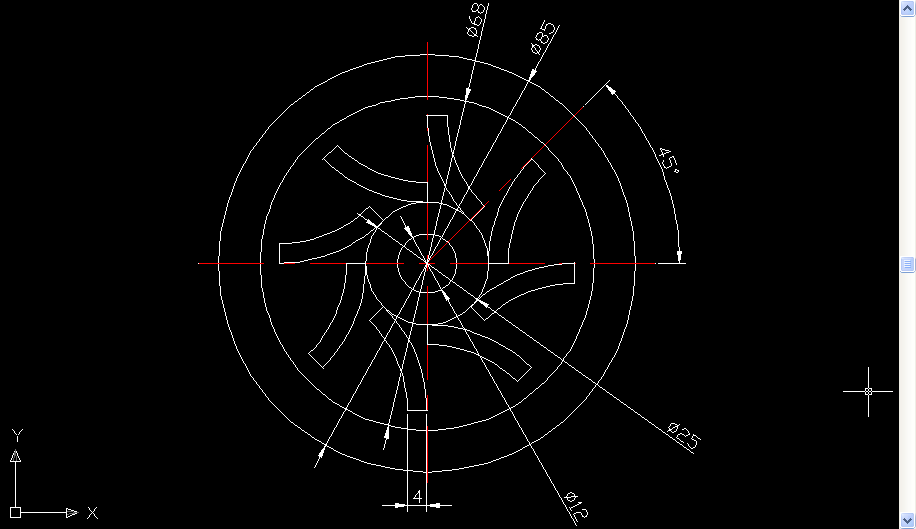

6、在图形上标注相应的尺寸

以上就是CAD画风叶轮的教程，希望大家喜欢，请继续关注脚本之家。
