Plant 3D中可以快速的进行管道布局，可以根据三维的直接抽出轴测图和材料表，让设计变得原来越简单，下面我们就来看看简单的实例教程。

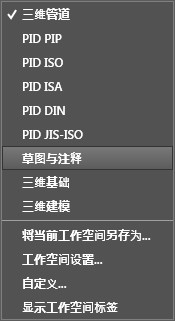

1、进入三维管道的工作空间

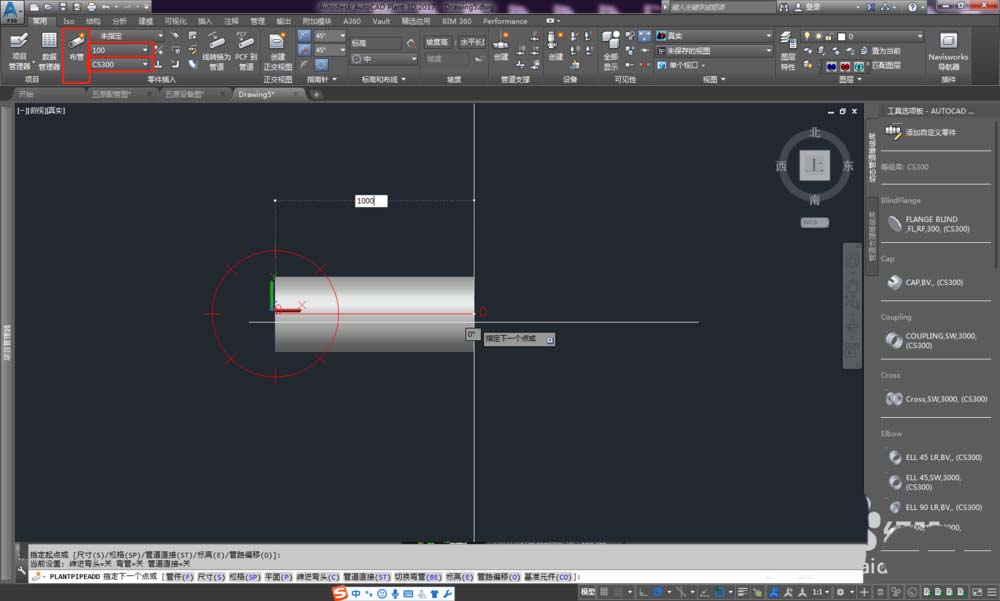

2、点击常用工具栏>布管，选择合适的管径和等级库。（等级库指的是不同材质不同标准的管道里面的管道大小、管件、紧固件、阀门等都不同）指定起点就可以布管了，在布管的过程中可以输入管道长度

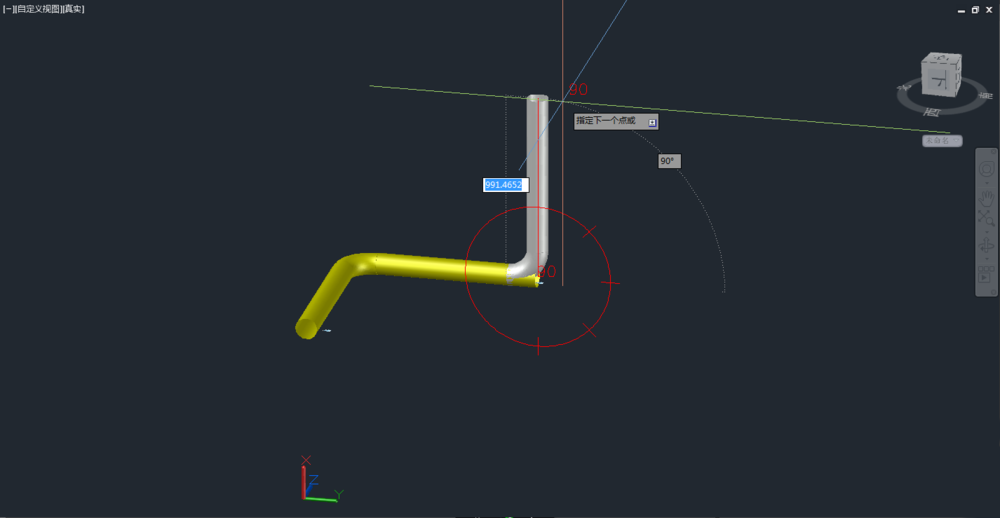

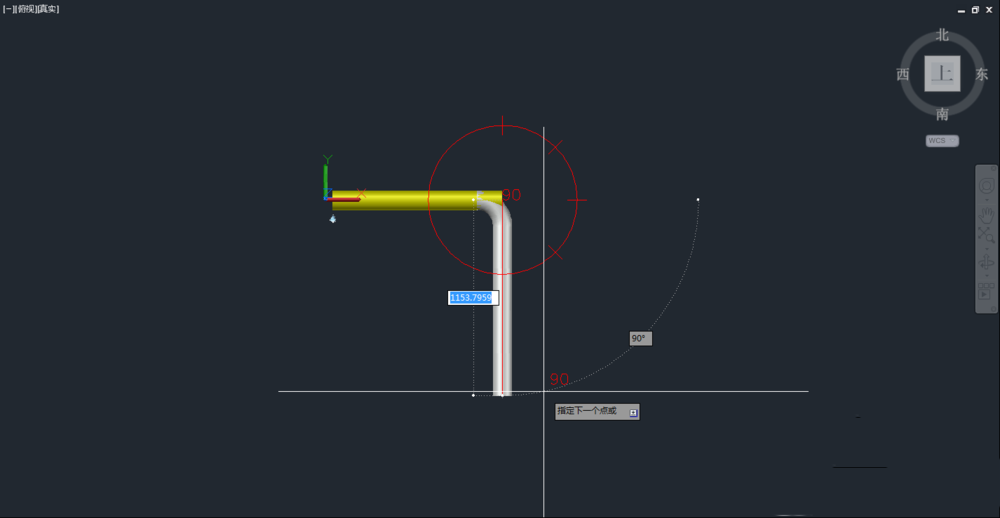

3、朝不同的方向布置，它会自动生成弯头，角度的话上面有指南针可以控制，当我们需要改变布管的平面时，按P快捷键就可以改变它的绘制平面。（可以按shit加鼠标左键转换视角）

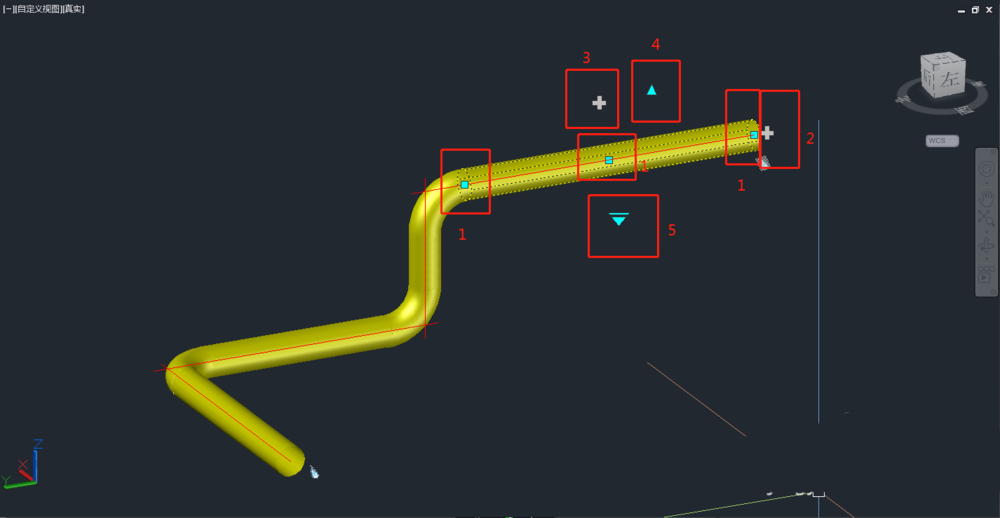

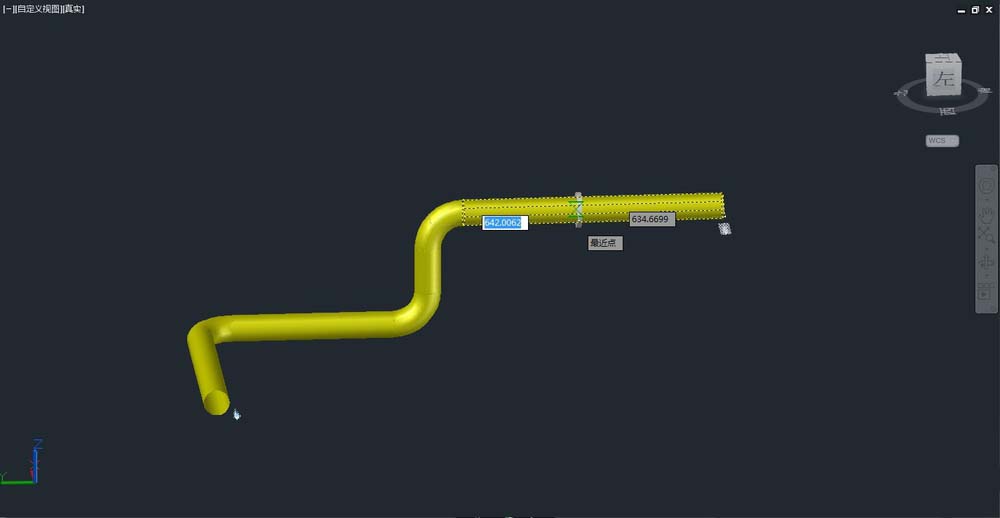

4、当你点击一段管道的时候会出现图纸所示的夹点，夹点1按住移动可以改变管道的位置的长度；夹点2可以继续进行布管；夹点3将会在直管上生成一个三通；夹点4可以改变管道的标高（你可以按Tab键切换BOP、COP、TOP确定标高）；夹点5可以替换管件

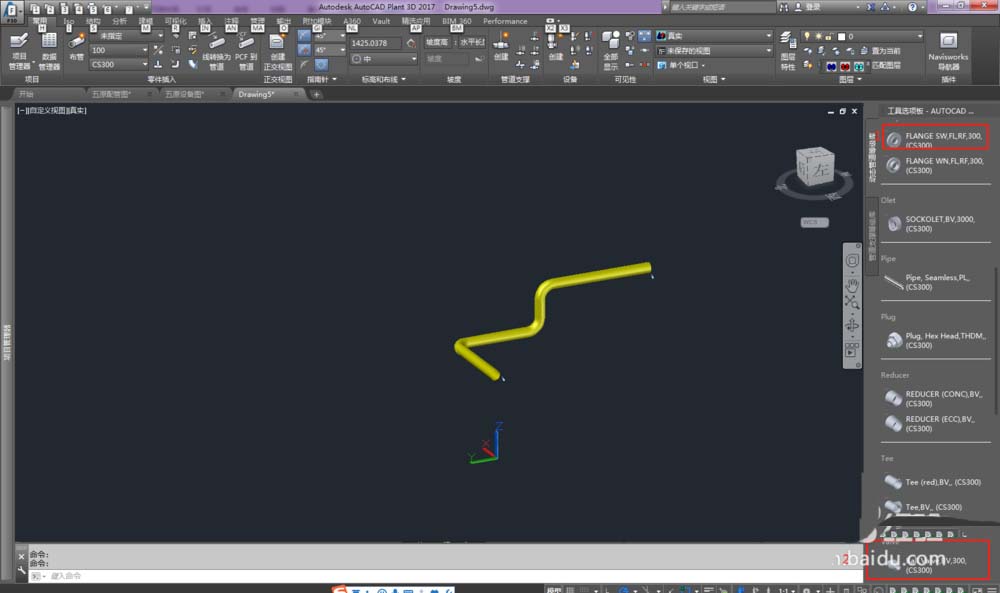

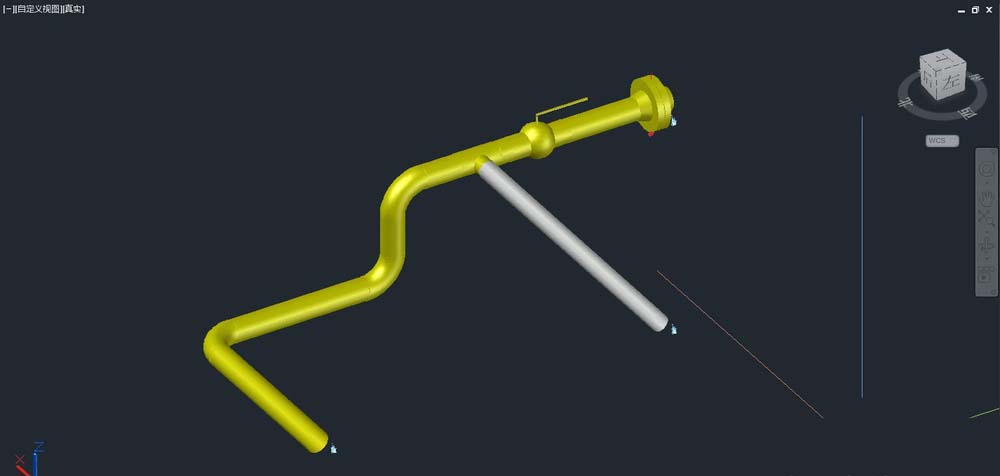

5、我们可以对管道增加一些法兰阀门等，在右边有一个动态管道等级库，可以从里面选择需要的东西，放到管道上面，放的时候可以定位置，如果对自己定的位置不满意还可以拉动管件进行移动
6、确定了需要加的阀门、管件、管道长度、管道标高，加上自己多练习就可以很快的布好管了！
以上就是cadPlant 3D布管的教程，希望大家喜欢，请继续关注脚本之家。
