CAD Plant 3D怎么创建正交视图?

CAD Plant 3D中想要创建正交视图，该怎么创建呢？下面我们就来看看详细的教程。

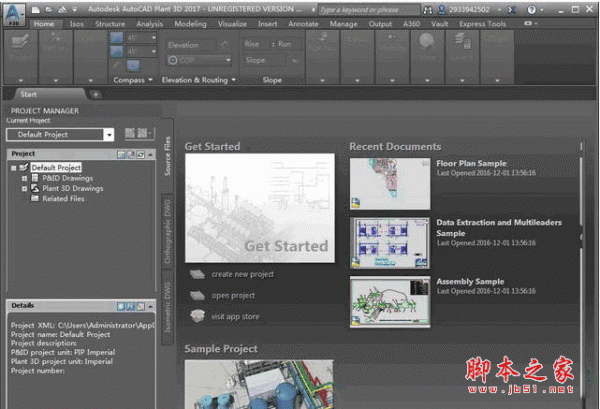

AutoCAD Plant 3D 2017 64位 多语言特别版(附注册机+安装教程)

• 类型：3D制作类
• 大小：2.7GB
• 语言：多国语言
• 时间：2017-04-10

查看详情

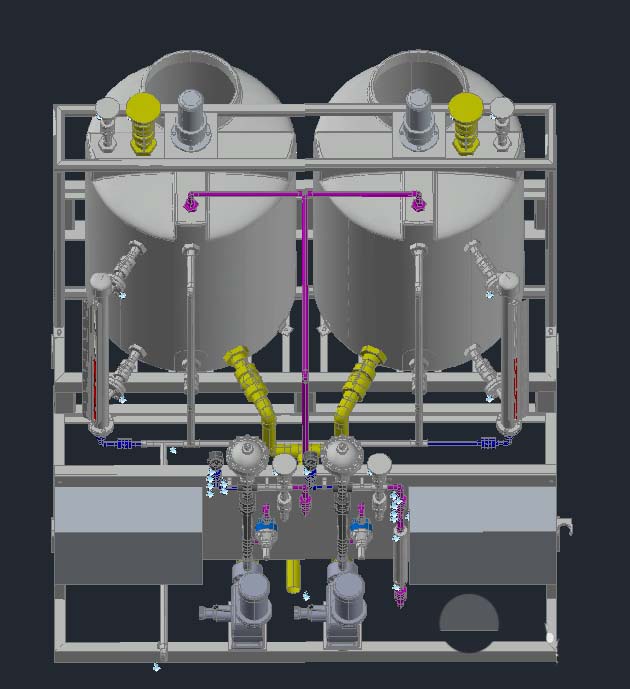

1、打开所创建的三维模型，如下图所示的一个模型

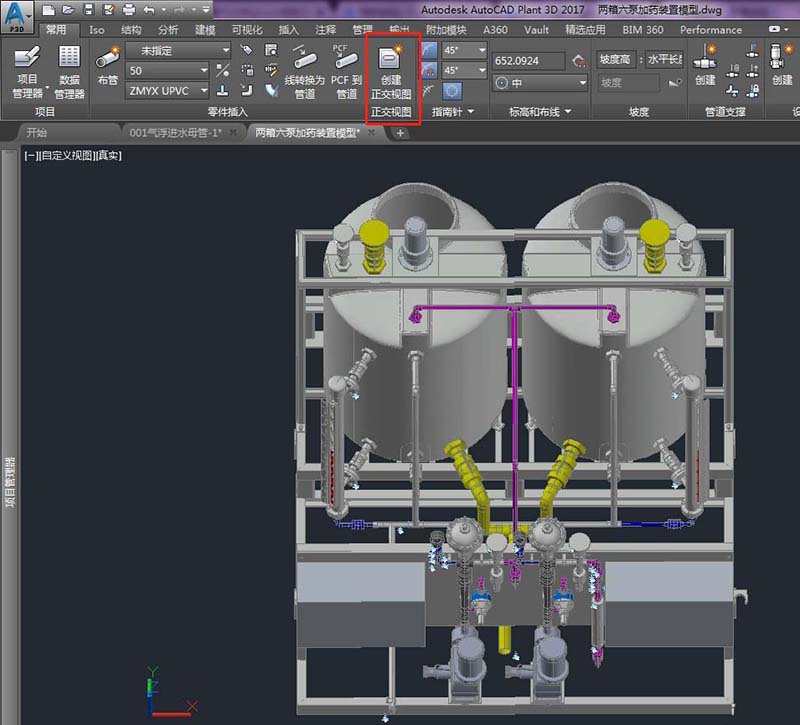

2、点三维管道的工作空间里的创建正交视图的标识！

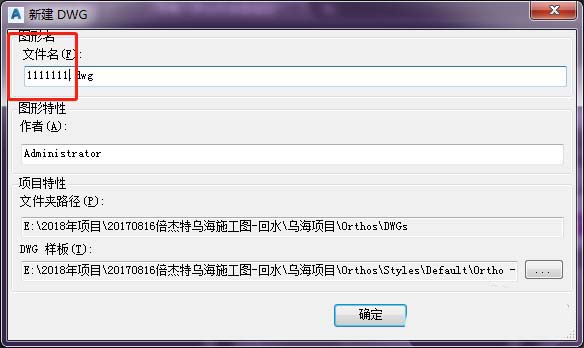

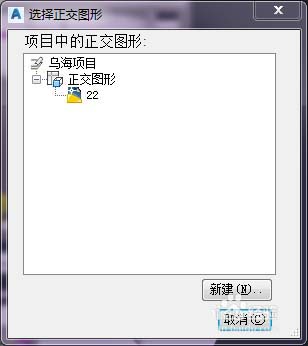

3、当出现选择一个正交图形的时候点新建，输入创建图形的名字

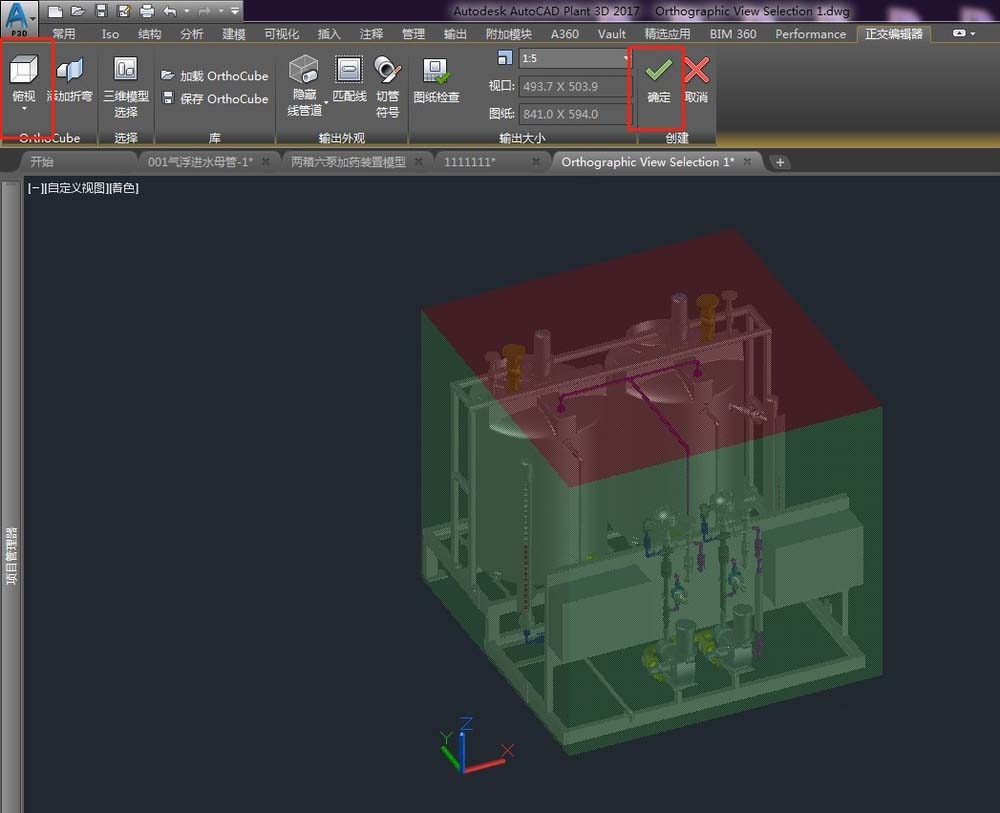

4、选择你要投影的面、投影的面会显示红色，在这个空间里你可以选择你要投影的范围，点击确定

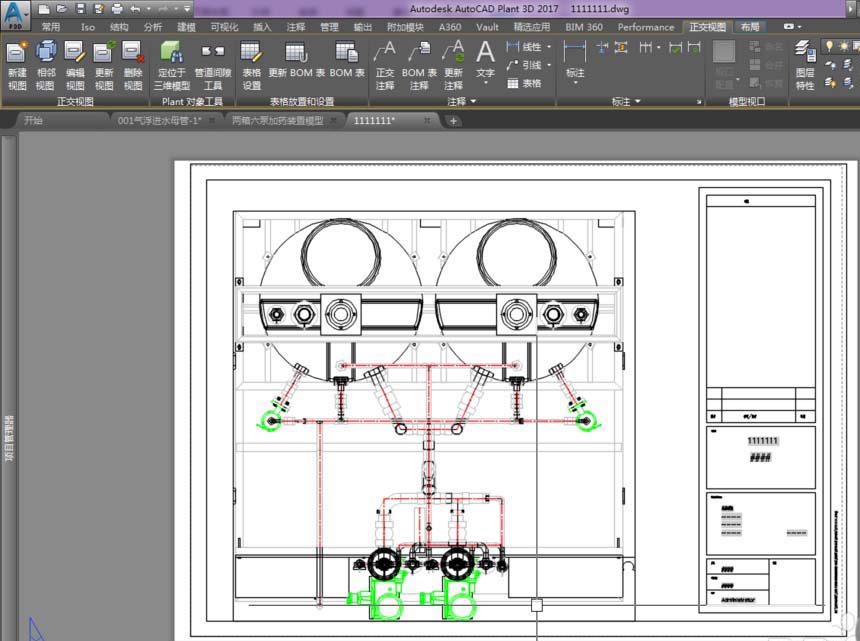

5、这样你便做好了一张俯视图，你可以重复这个步骤投影其他的面，之后你可以把这些投影的图形进行复制和标注，这样就完成了！

以上就是CAD Plant 3D创建正交视图的教程，希望大家喜欢，请继续关注脚本之家。
