CAD角度标注度分秒怎么转换成百分度?

CAD中角度标注度分秒改成百分度的，该怎么标注呢？下面我们寄来看看详细的教程。

AutoCAD2017(CAD2017) 中文精简版(附注册机序列号) 64位

• 类型：3D制作类
• 大小：443.3MB
• 语言：简体中文
• 时间：2017-03-26

查看详情

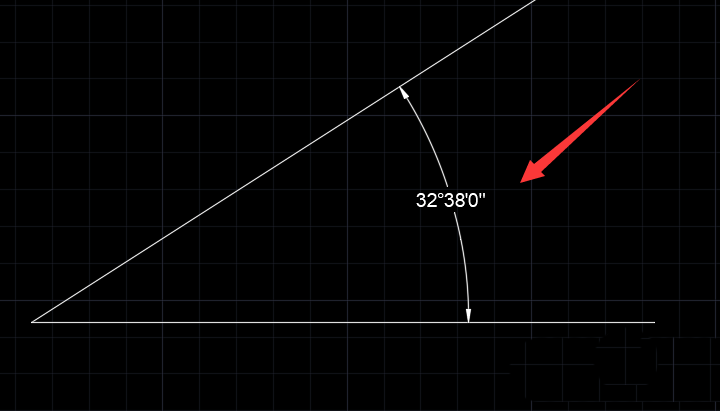

1、打开cad，有如图所示所示的一个度分秒表示的角度标注，现将其改为百分度来表示。

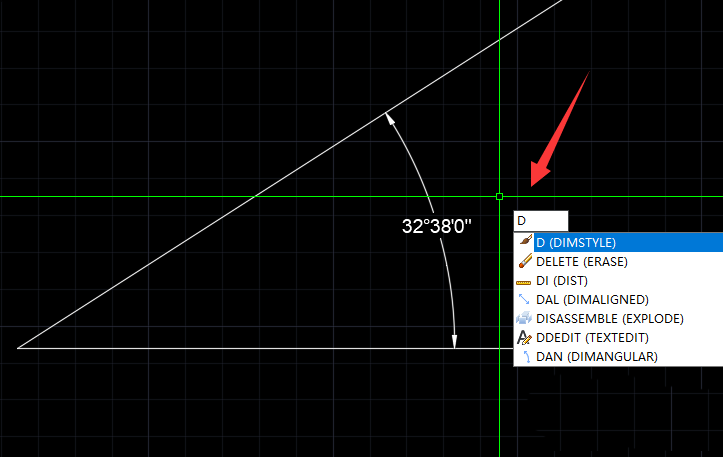

2、输入修改命令“d”，回车。

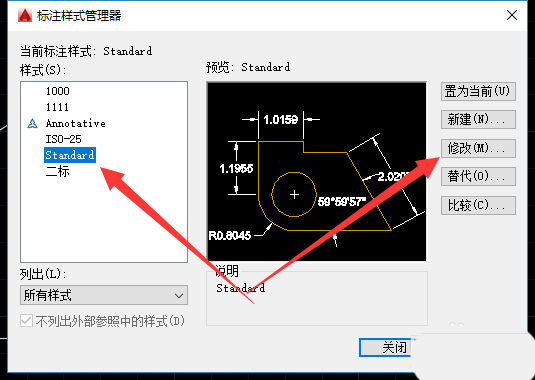

3、进入样式管理面板，找到标注样式（默认为当前样式），点击右侧修改。

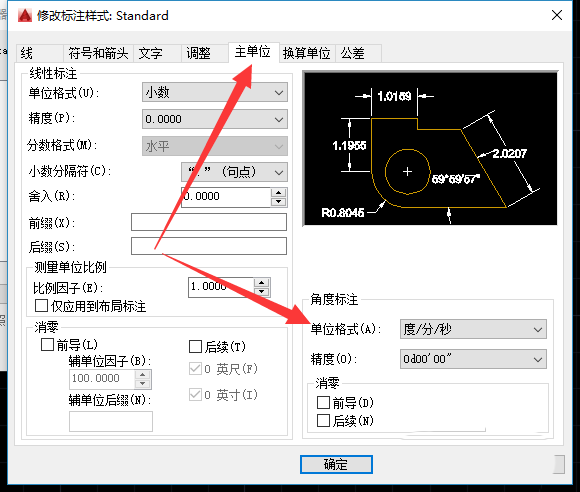

4、找到主单位——单位格式。

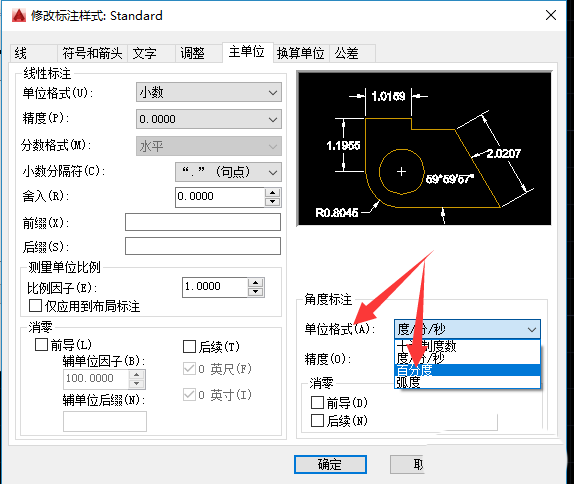

5、点击下拉菜单，选择百分度。

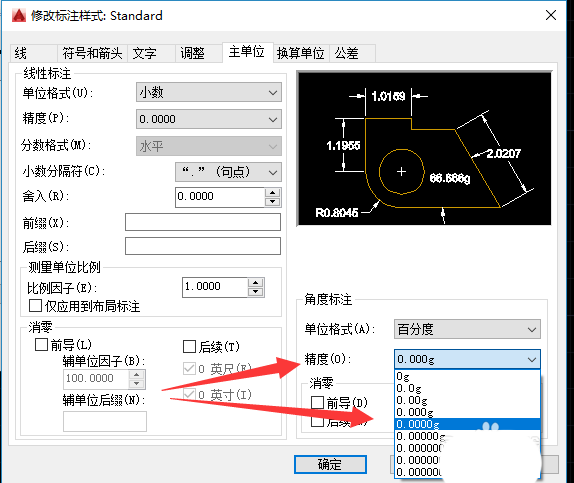

6、设置显示精度。

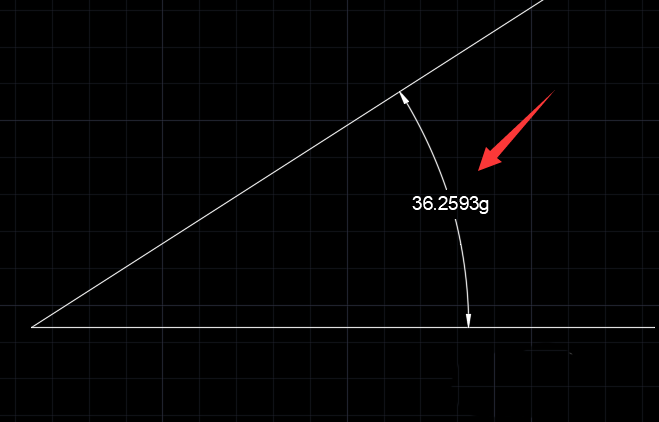

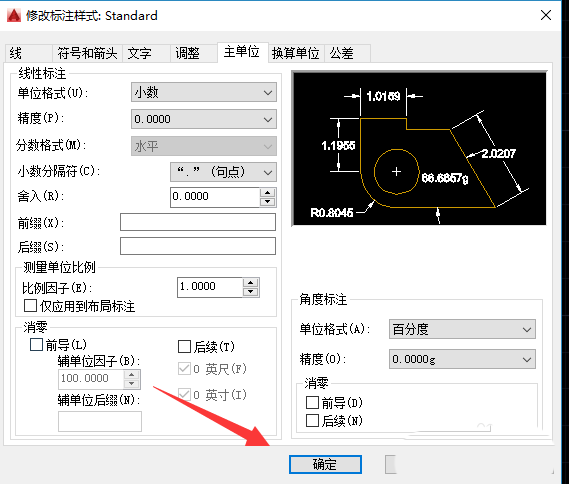

7、完成设置，点击确认退出，完成修改，效果如图所示。

以上就是cad角度标注为百分度的教程，希望大家喜欢，请继续关注脚本之家。
