cad图纸中需要考虑对其预留装订边框的的绘制，该怎么绘制呢？下面我们就来看看详细的教程。

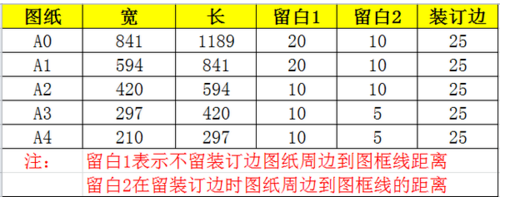

1、首先我们根据自己的需要来设定边框尺寸样式，这里我们以为常用纸质边框为例，选择a4作为留白位置预留装订。
2、要绘制预留装订位我们先在CAD编辑器中建立空白文件，在CAD编辑器菜单栏转换选择单位毫米，经度为0。

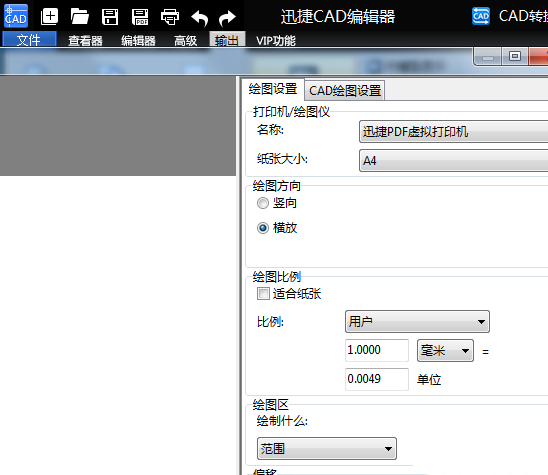

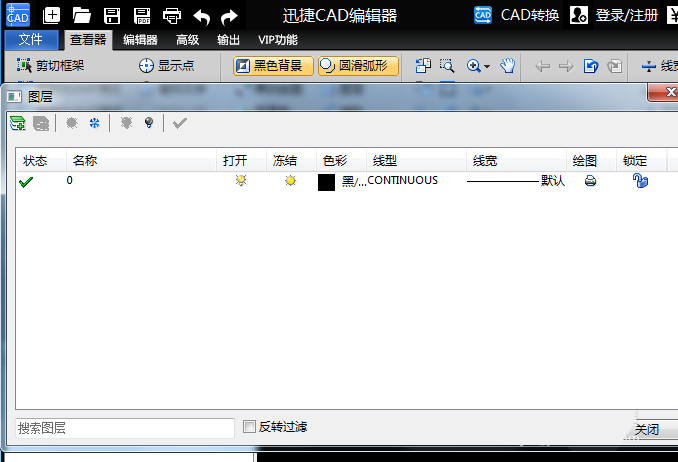

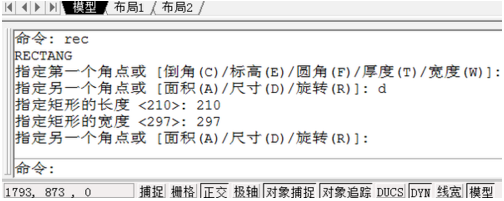

3、图层管理中单独图框为一个图层，以便修改管理。然后在绘制CAD图框中输入指令，如图所示建立矩形的框体。

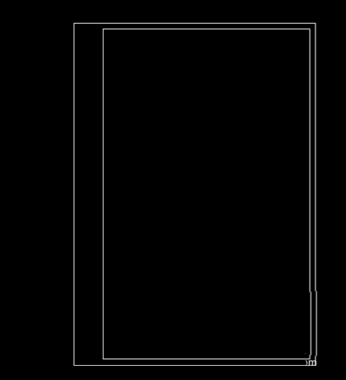

4、接下来我们就可以在绘制的框体中选择绘制预留装订位了，选择适当的距离作为偏移距离，输入指令即可向内预留位置。

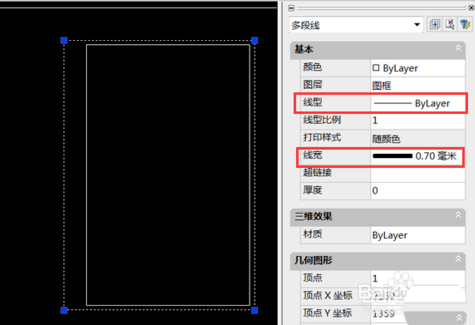

5、然后，我们选定所绘制的线框边框，进入到设置属性当中，如图所示我们可以把边框的线性等属性设置的更为明显一点，以便效果突出。

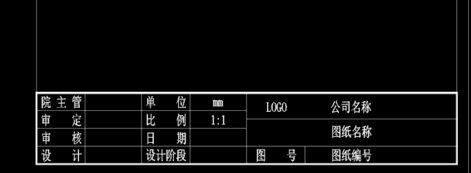

6、最后我们接着绘制首栏，即为标题栏，一般设置添加CAD图形内容名称，或者编号以及所属单位等等的内容。在加日期作者等即可。
以上就是CAD绘制预留装订边框的教程，希望大家喜欢，请继续关注脚本之家。
