CAD想要画一个烟灰缸，该怎么绘制烟灰缸的三维图呢？下面我们就来看看详细的教程。

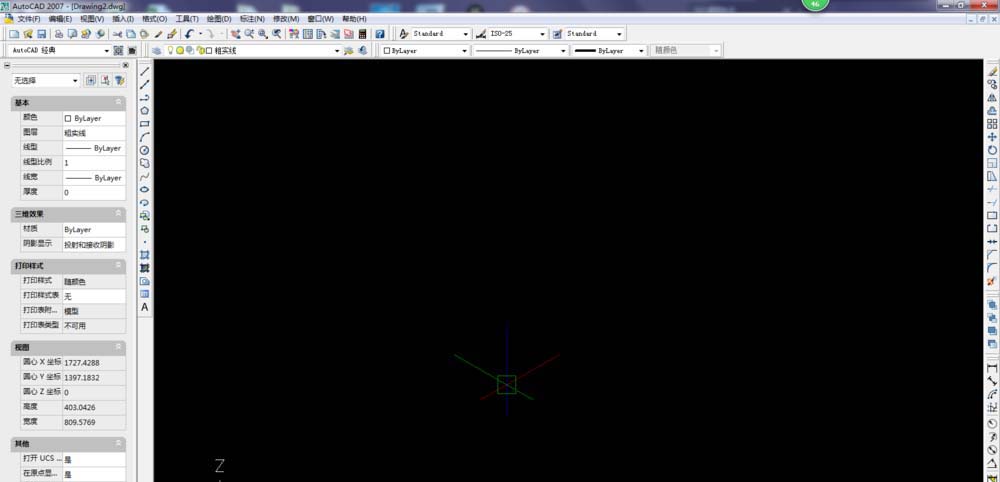

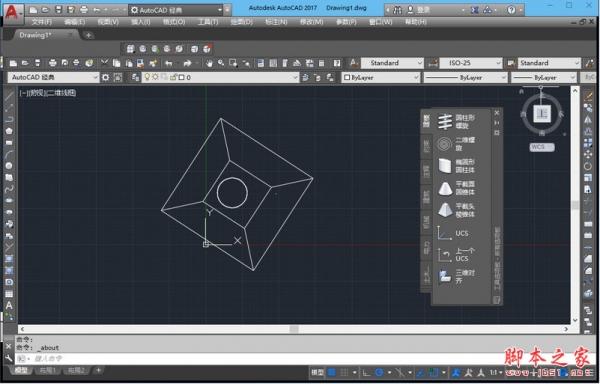

1、打开CAD，新建一个空白文件，然后执行【视图】-【三维视图】-【西南等轴测】。调整好视图。

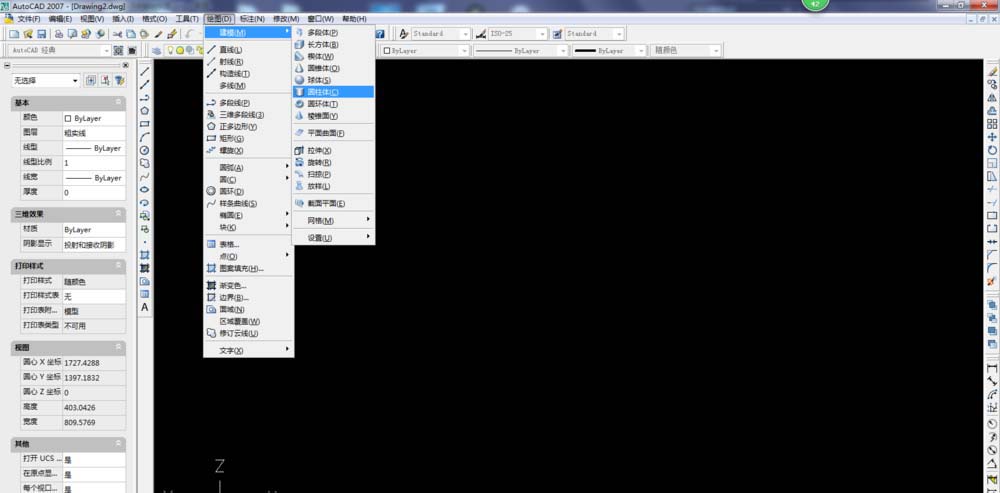

2、激活圆柱体命令，画一个直径150，高30的圆柱体方式：执行【绘图】-【建模】-【圆柱体】，输入圆心坐标0,0,0，直径150，高度30。

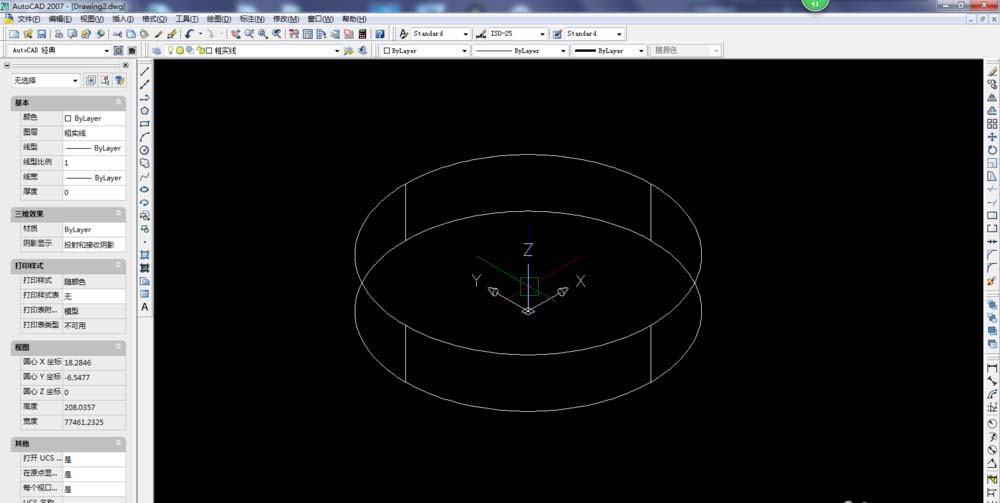

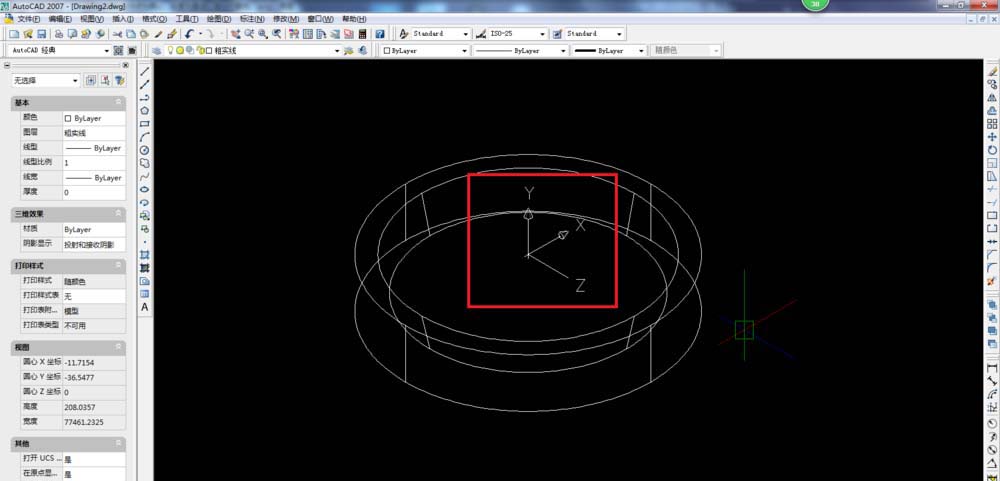

3、将坐标系移动到圆柱体的上表面圆心。方式：输入ucs，回车；输入坐标0,0,30。
4、激活圆锥命令，造一个向下的圆台。
方式：执行【绘图】-【建模】-【圆锥体】，输入坐标0,0,0，底面直径130，顶面直径120，移动鼠标向下拉伸，高度20

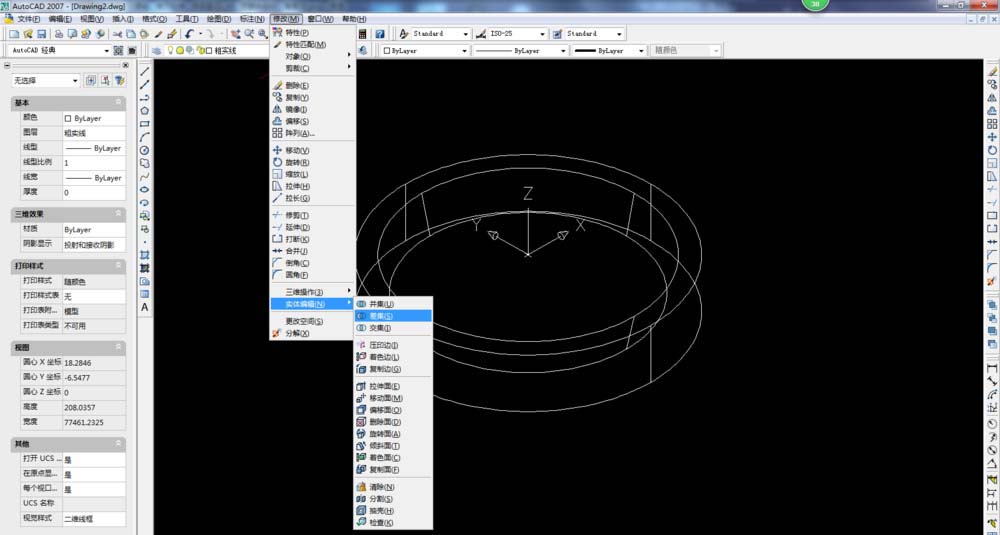

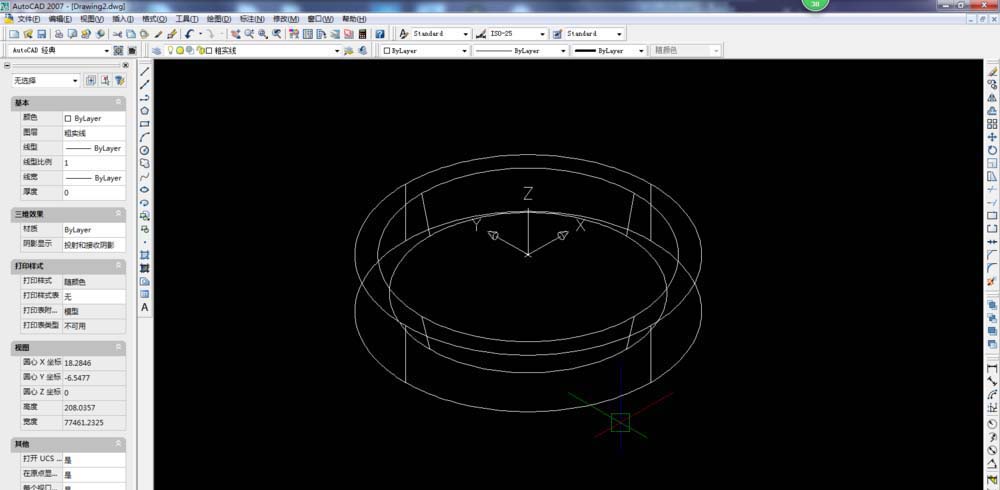

5、激活差集命令，修建圆柱体。
方式：

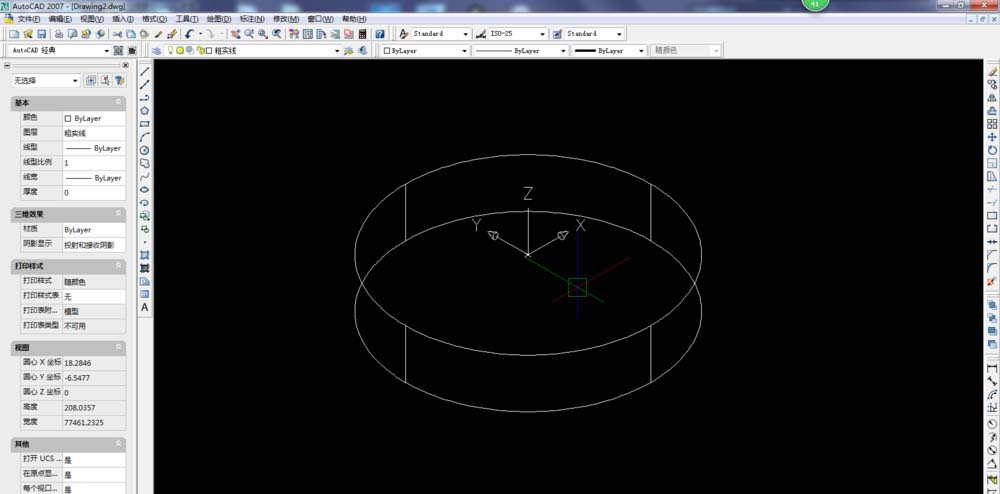

执行【修改】-【实体编辑】-【差集】；然后先点击圆柱体，回车；再点击圆台，回车。就OK了。

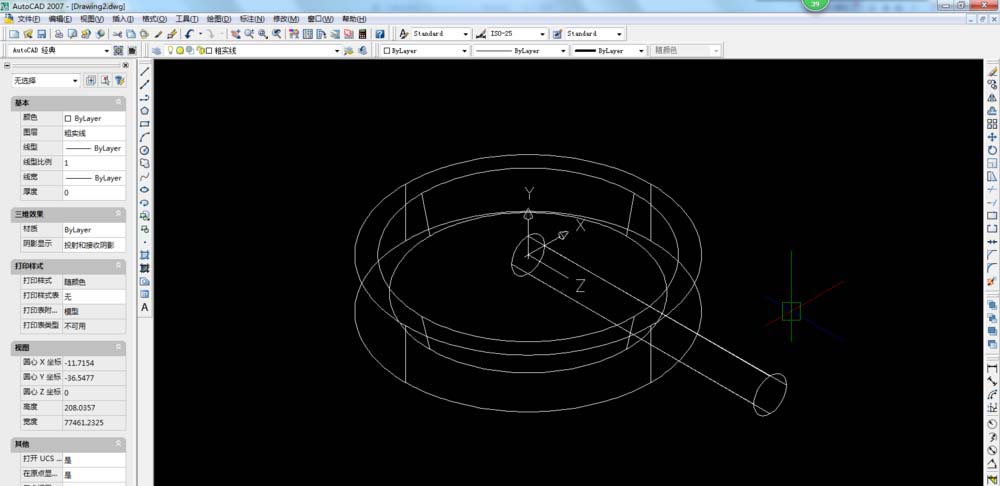

6、将坐标系沿X轴旋转90°，然后插入一个直径20的圆柱体，高度无所谓，只要超过100就OK了。
方式：
UCS，回车；
X，回车；
90，回车；
执行【绘图】-【建模】-【圆柱体】激活圆柱体命令，直径20，高度：移动鼠标使其超过100。

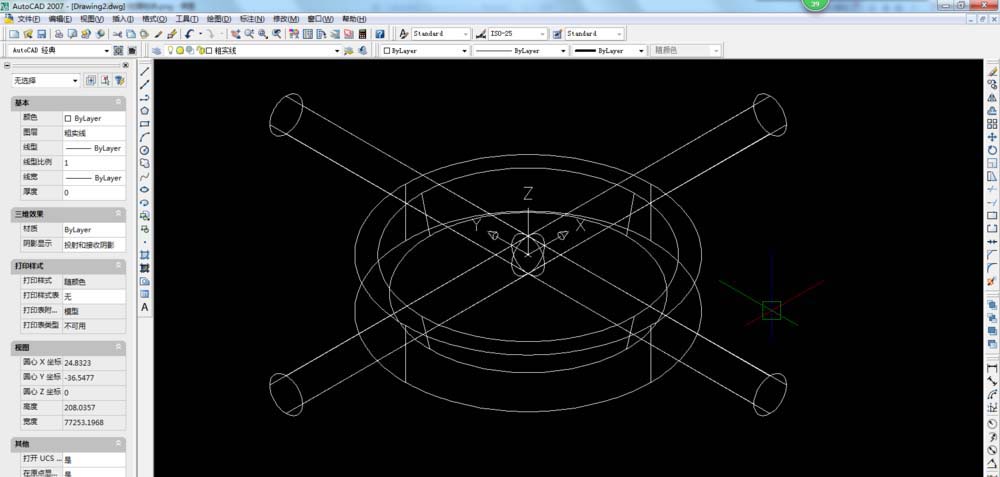

7、将坐标系继续沿着X轴旋转，这次是-90°，然后将刚刚的圆柱体进行环形阵列。（为什么是-90°，你只要联想一下前面的旋转90°就可以知道了，这是为了将Z轴回到原位。）

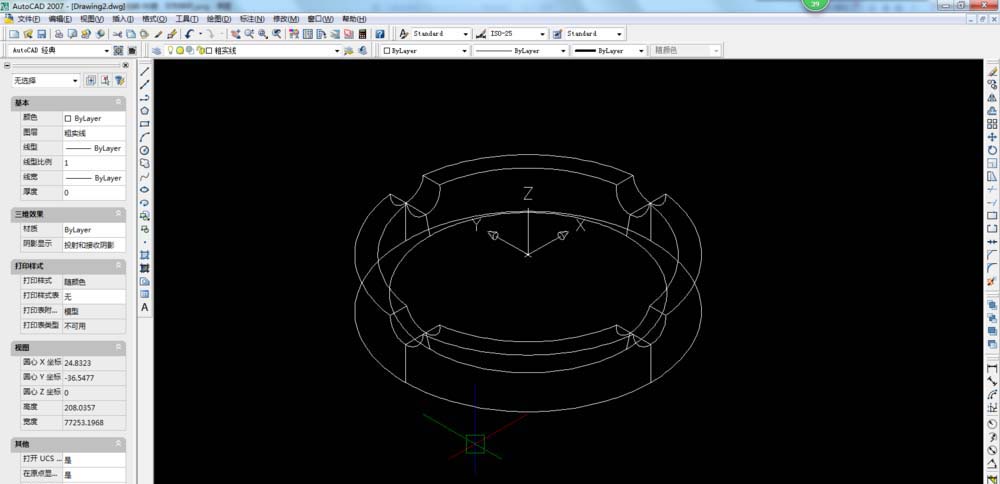

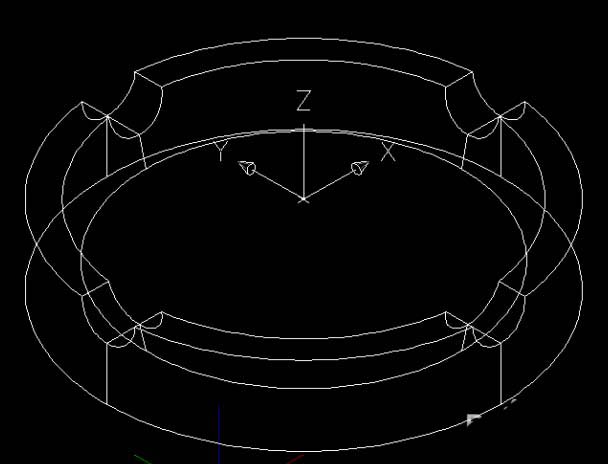

8、执行【修改】-【实体编辑】-【差集】。用同样的方法进行修剪，最后得到下图中的结果。
以上就是cad绘制单位烟灰缸图形的教程，希望大家喜欢，请继续关注脚本之家。
