cad图纸中中的视口框的线条是可以隐藏的，该怎么隐藏呢？下面我们就来看看详细的教程。

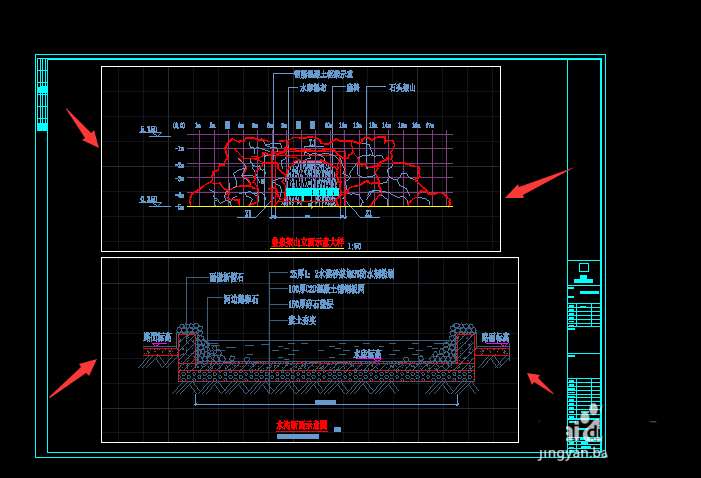

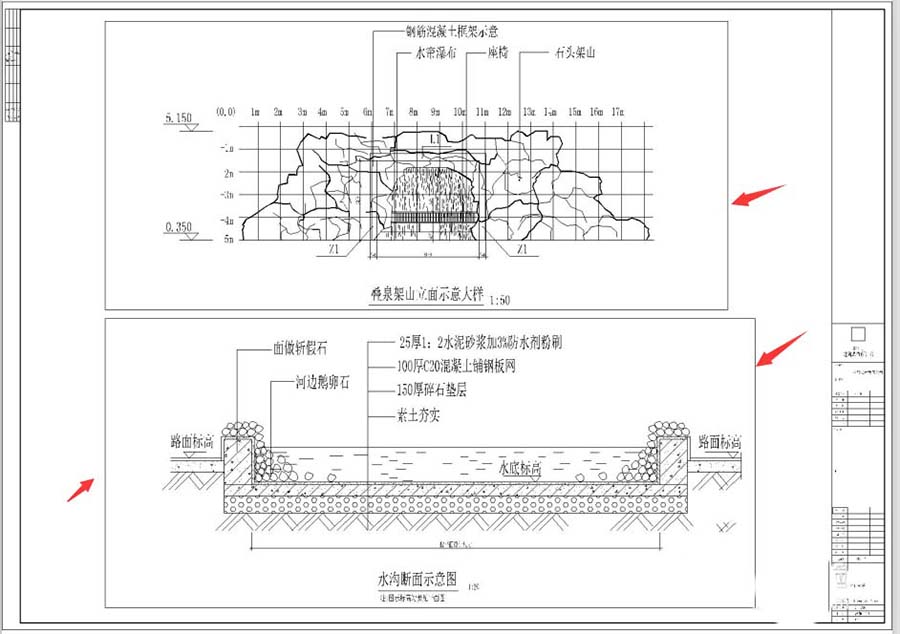

1、如图所示，这是一张在CAD布局里面排版好的图纸

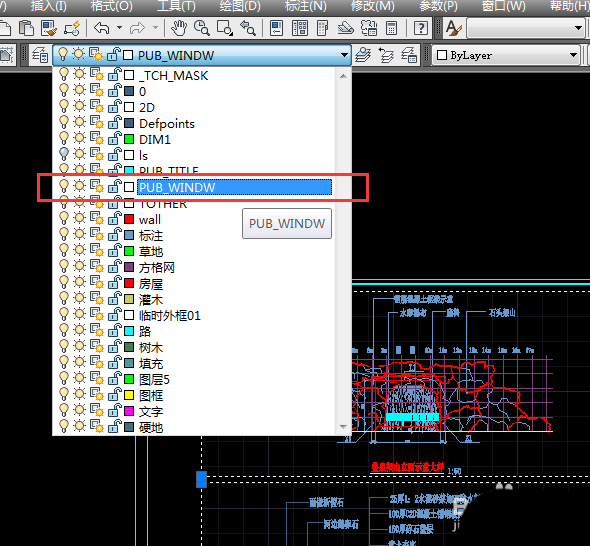

2、选中视口框的线条，把他们放到同一个图层中

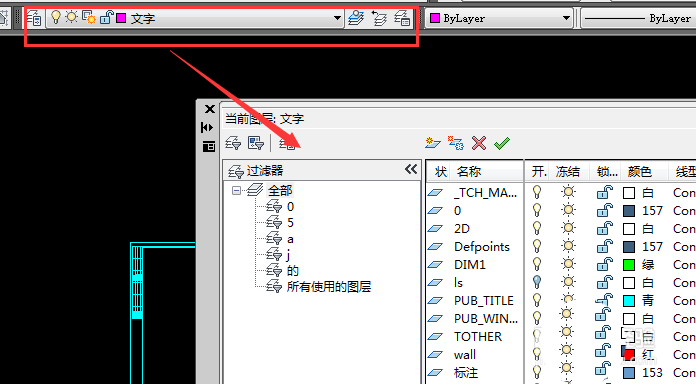

3、点击【格式】-【图层】或者直接点击图层图标，打开图层设置界面

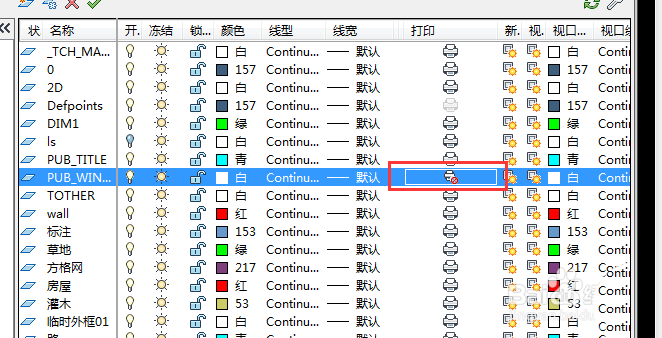

4、在图层设置界面中把视口方框线的图层设置不可打印，如图所示。就可以完成操作。

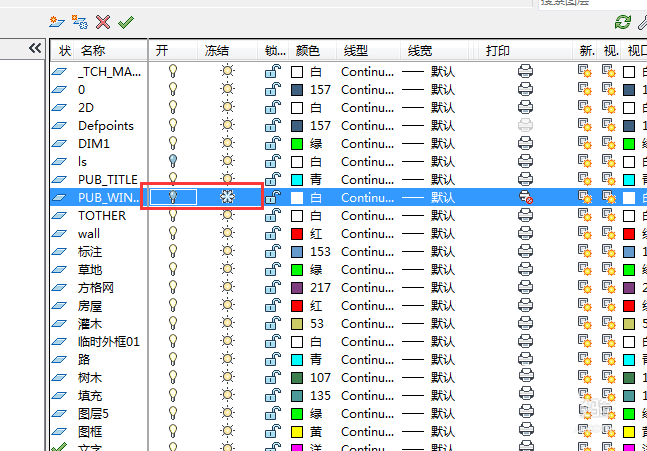

5、把视口方框线的图层关闭或者冻结，也可以达到同样的效果。

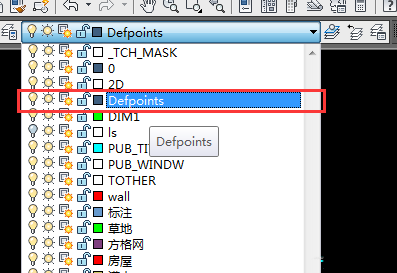

6、把视口的方框线直接放到系统的【defpoints】图层，打印时也不会显示方框线。

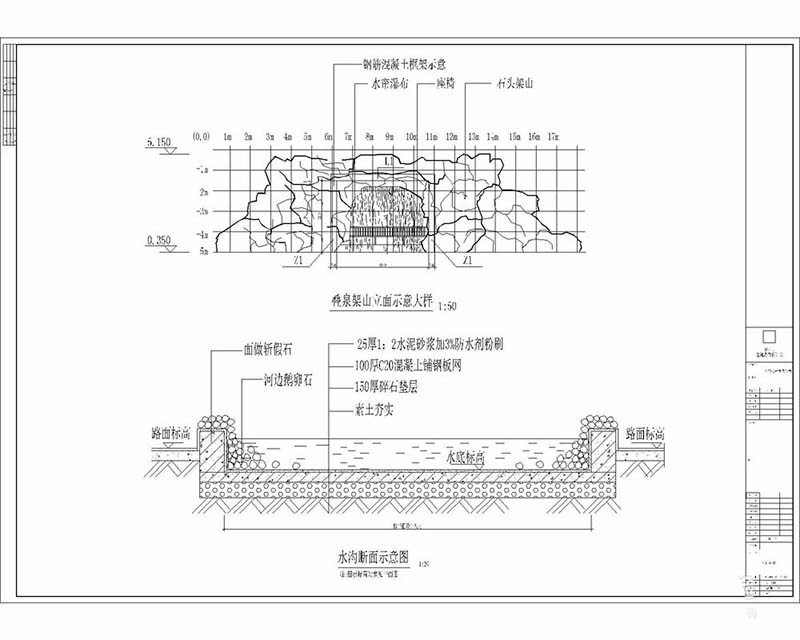

7、设置结束，现在得到的没有显示视口方框线的图纸如图所示。
以上就是cad布局视口线框隐藏的教程，希望大家喜欢，请继续关注脚本之家。
