cad中绘制图形很简单，今天我们就来看看使用cad绘制空间双曲面图形的方法，详细请看下文。

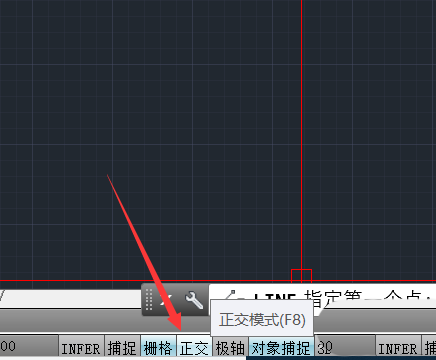

1、首先，打开cad，如图所示，点击打开下方的正交 功能选项，然后进入正交模式之后，在图中绘制两条相交的直线，作为xy轴线。

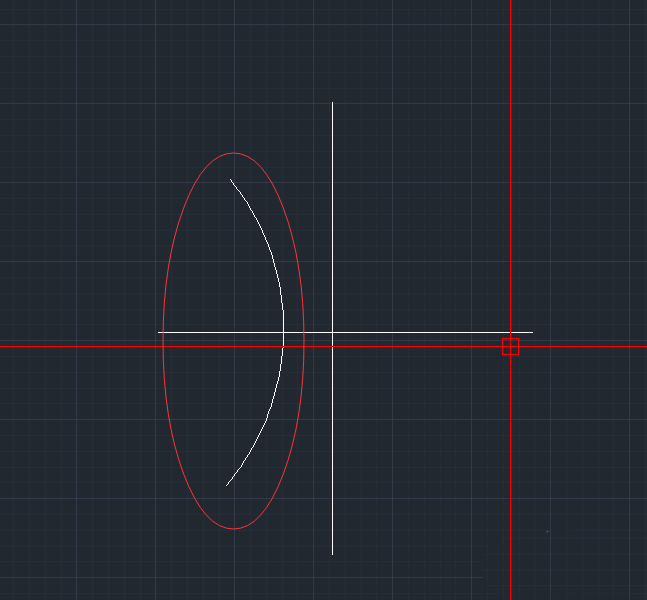

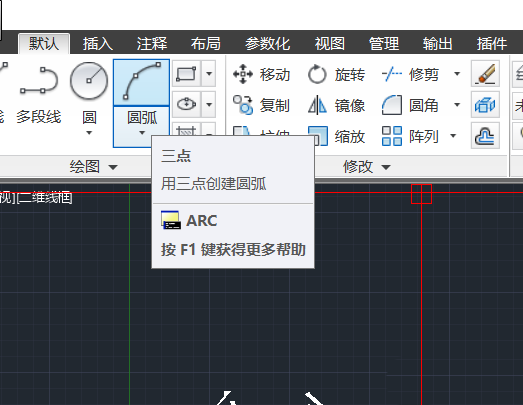

2、然后在使用图中的 曲线 命令，如图所示，在相应的位置中，绘制一条曲线。这条曲线是之后的双曲面的和z轴平面的交线。

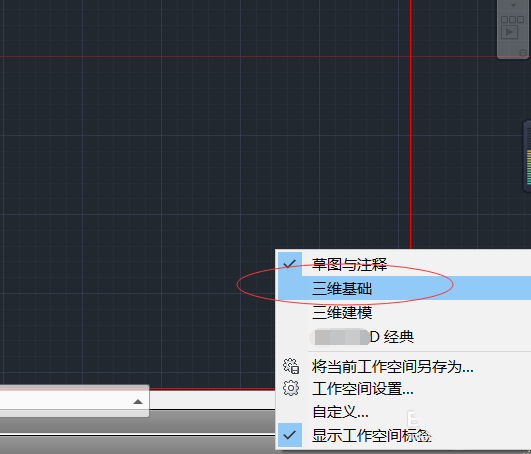

3、然后在cad中，点击右下角工作区间切换快捷栏，如图所示，点击进入三维基础即可开始绘制三维图形。

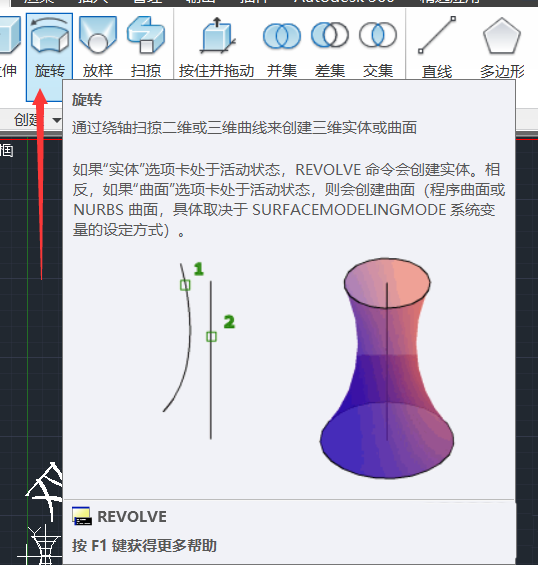

4、这里要使用的快捷命令为：旋转，如图所示，点击旋转命令，可以先阅读一下该命令的内容和使用方法。

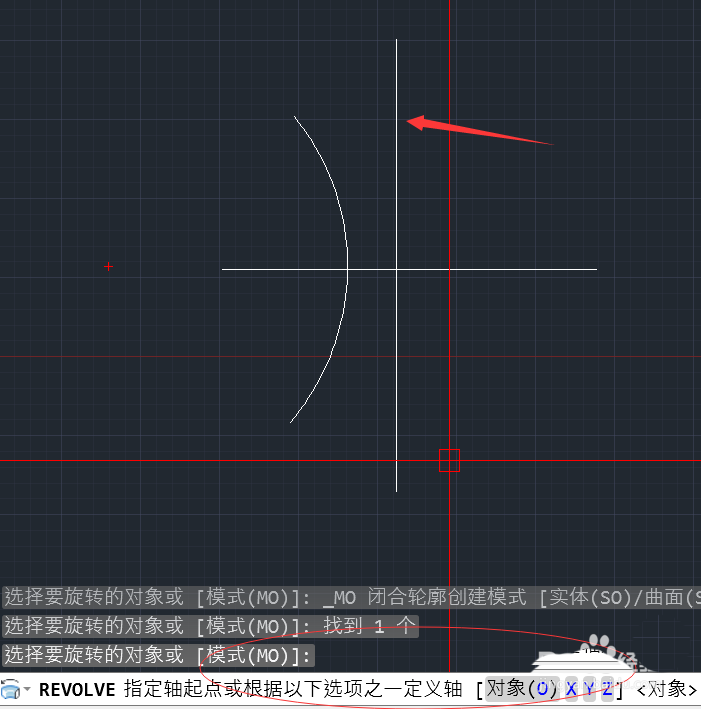

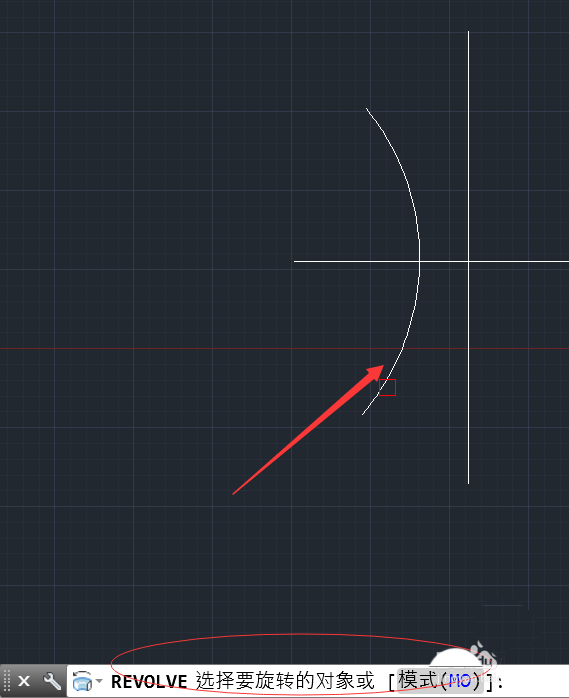

5、然后按照提示，先选择要旋转的曲面，选择之前绘制的曲线即可，然后点击空格键，然后按照提示，选择 要旋转曲线的轴线，然后选择刚刚画好的Y轴，然后再次点击 空格。

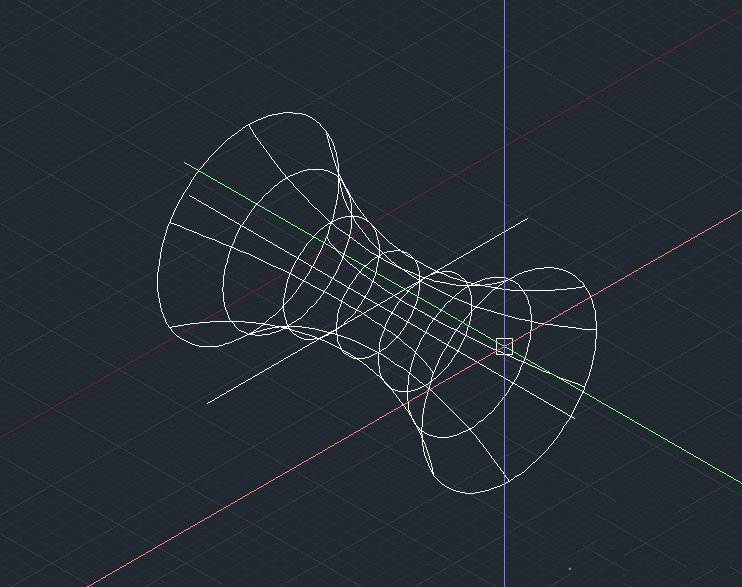

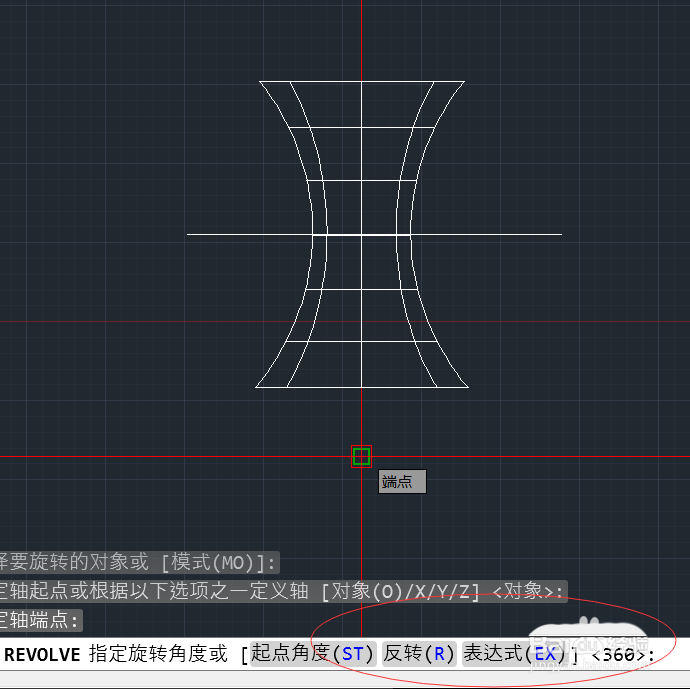

6、然后选择旋转角度，这里按照默认的的360度进行绘制，然后再次点击 空格键 确定即可完成双曲面的绘制，之后切换观看视角，即可看到你刚刚绘制的双曲面。
以上就是cad绘制双曲面图形的教程，希望大家喜欢，请继续关注脚本之家。
