cad中想要创建a4图框，该怎么设置呢？下面我们就来看看详细的教程。

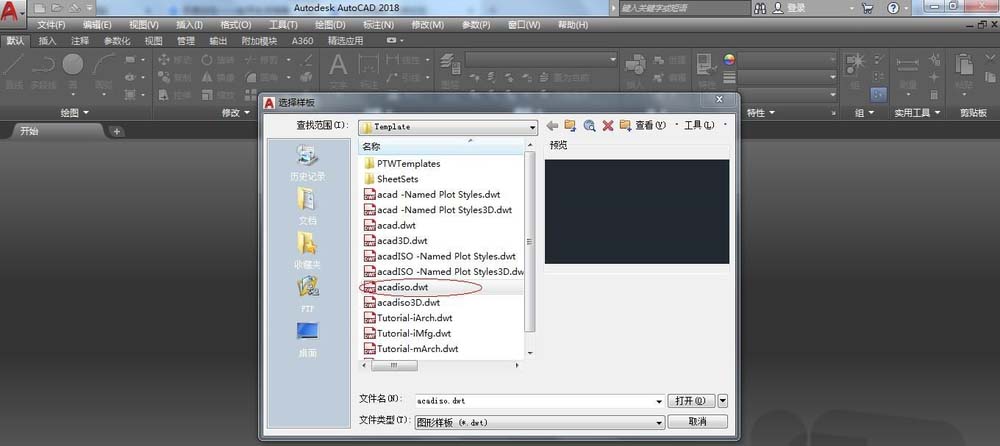

1、打开CAD如图新建，选择红色框内的选项，单击确定如图：

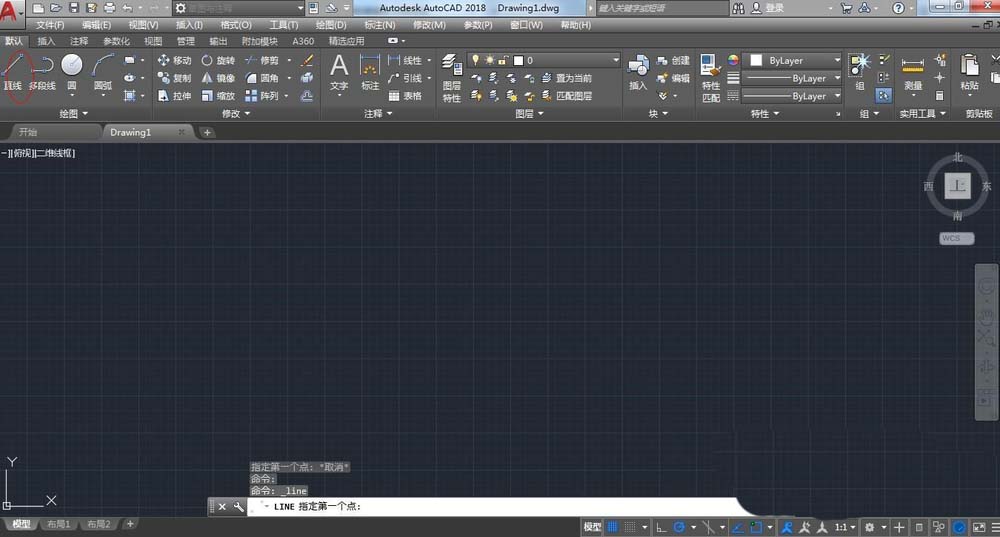

2、点击绘图局域任何位置，单击l表示输入直线，也可以直接点击左上角的直线选项如图：

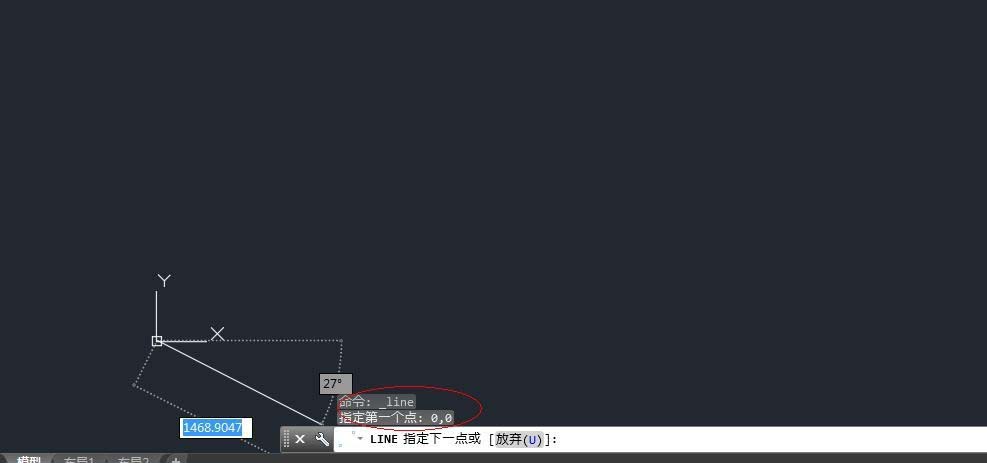

3、在下面的指令栏中输入0,0表示从坐标原点开始如图：

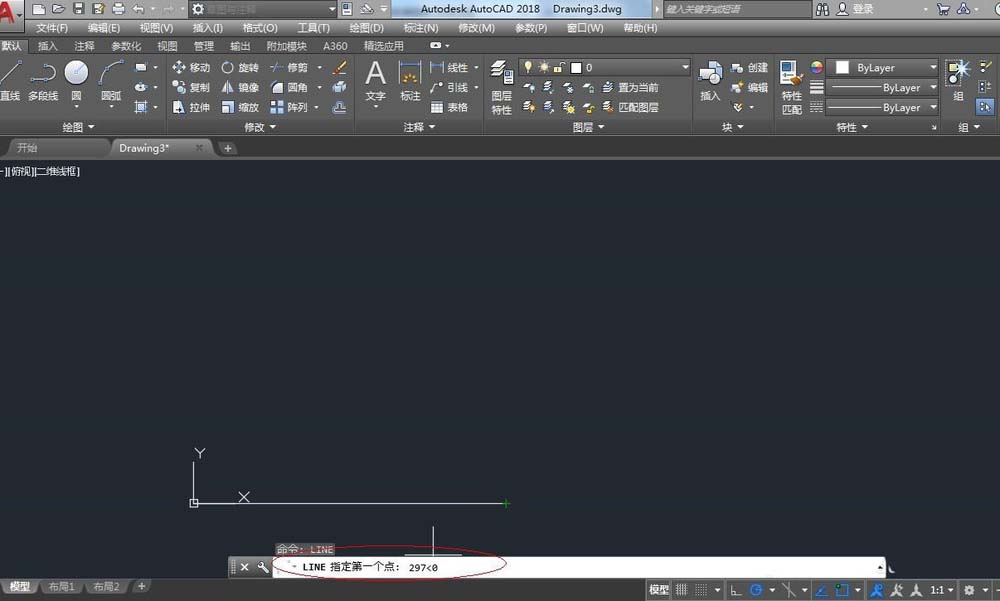

4、然后再在命令栏中输入297<0得到如图：

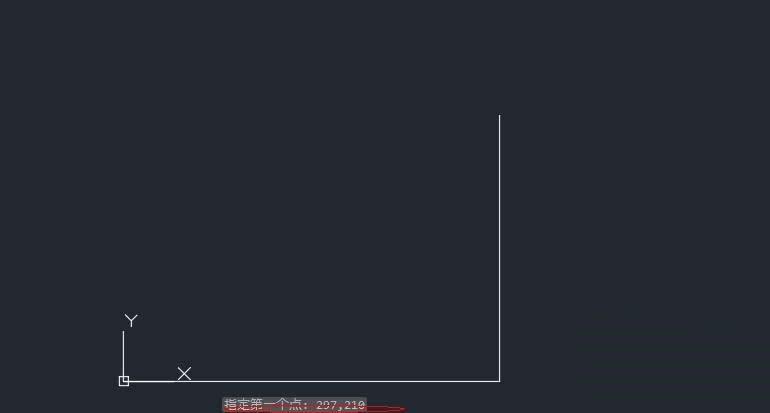

5、然后紧接着再输入297,210得到如图：

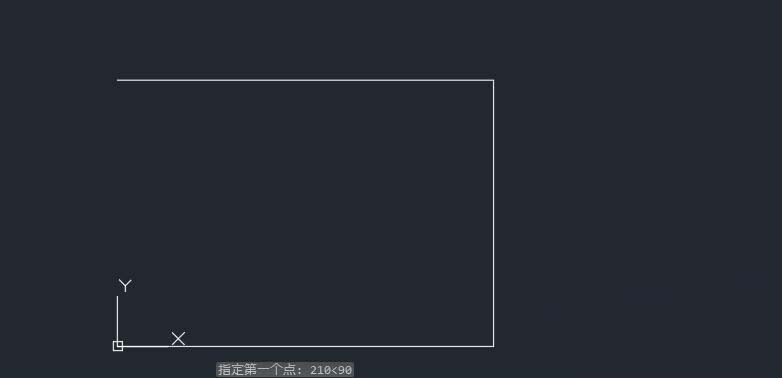

6、然后再输入210<90，在输入c闭合 就完成了外框的得到如图：

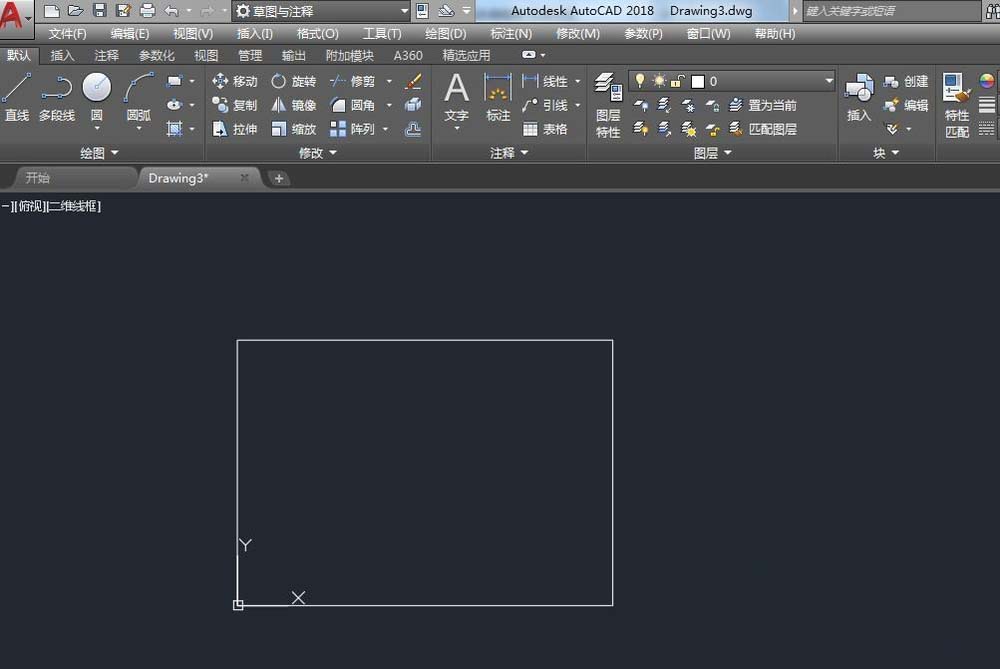

7、现在开始绘制内框，点击工具—》新建-—》原点 ，然后在命令栏输入25,5 得到如图：

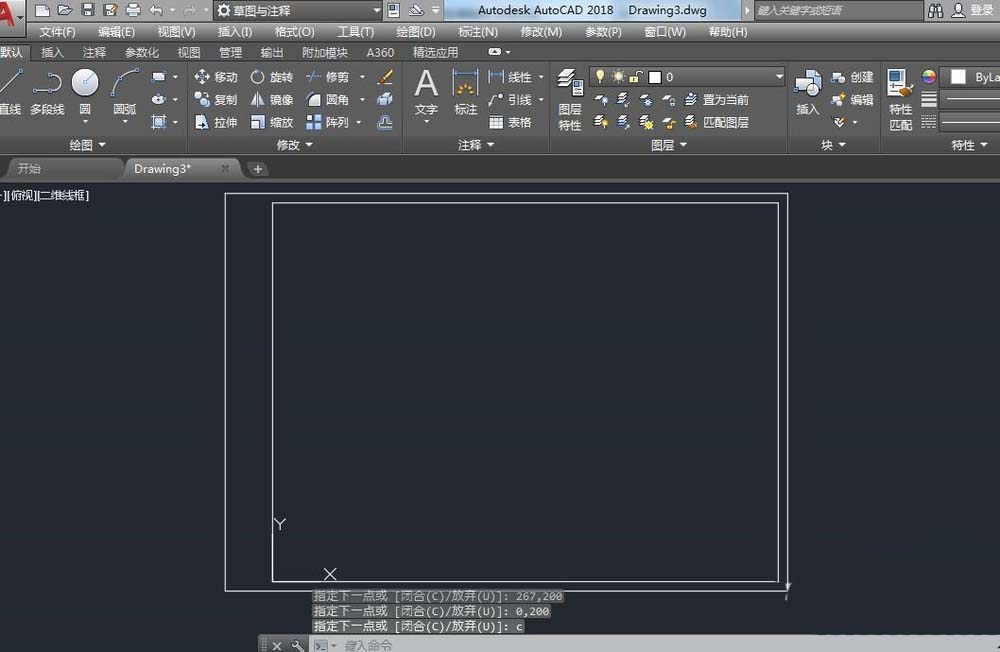

8、步骤和上面一样，输入0,0，然后输入267,0 再输入267,200，接着0,200 最后c闭合 得到如图：

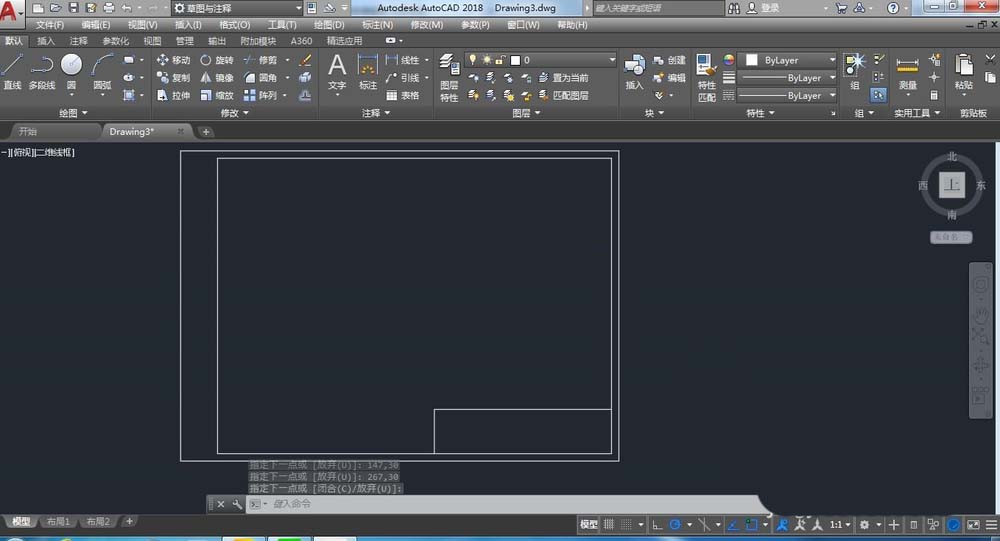

9、接下来选择视图—》显示—》ucs图标选择开，关闭图标，在命令栏中输入l，然后输入147,0，再输入147,30，然后输入267,30，别忘记了每次都要回车，最终得到如图效果图：
以上就是CAD设置A4规格的H图框的教程，希望大家喜欢，请继续关注脚本之家。
