cad中绘制平面图很简单，今天我们就来看看cad画门的教程，请看下文详细介绍。

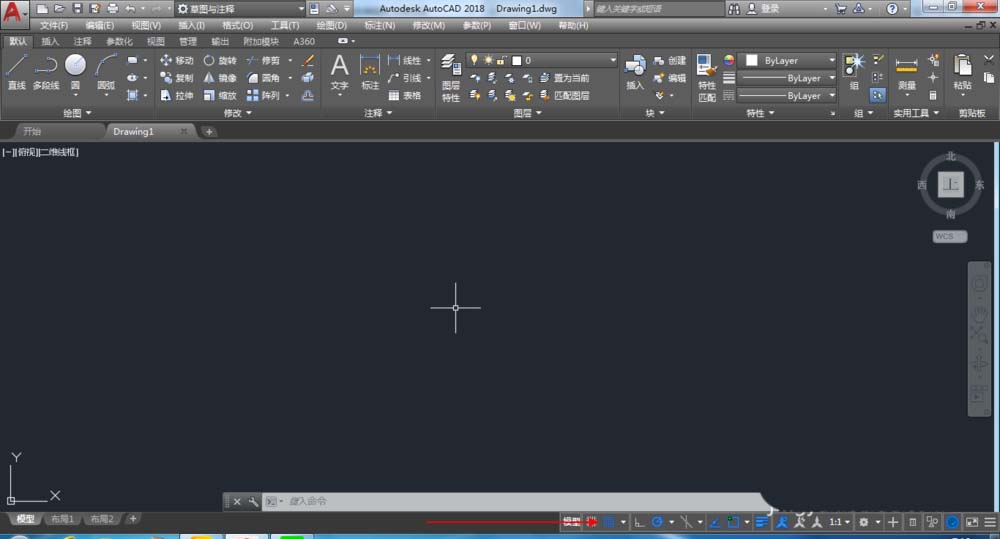

1、新建绘图，关闭栅格和打开捕捉如图：

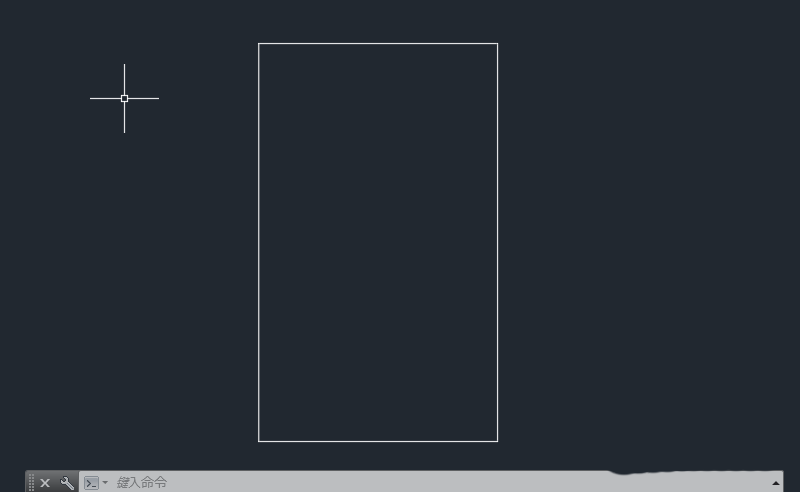

2、点击矩形，然后指定一点命令栏中输入d回车，输入1200回车，在输入2000回车得到如图：

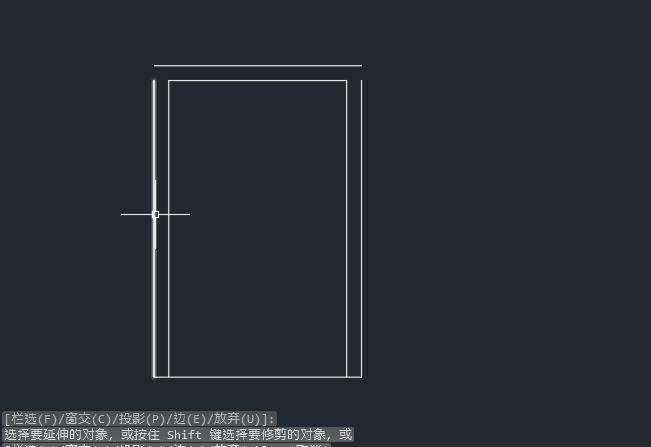

3、选择修改分解命令把矩形分解，再选择修改偏移值为100如图进行偏移，再选择修改延伸对图形进行延伸得到如图：

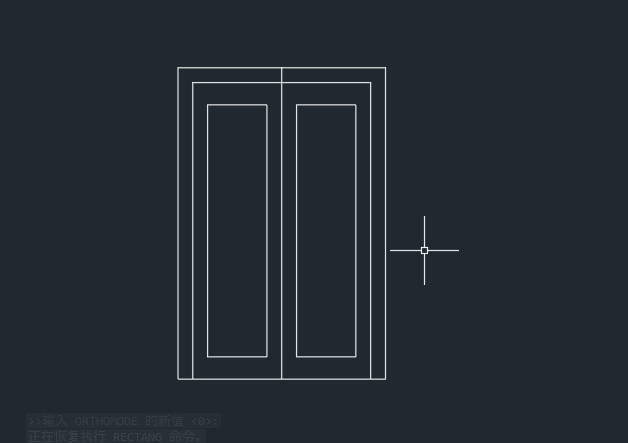

4、选择矩形shift+右键选择自功能，绘制内部的轮廓线捕捉完成，输入@100,150回车，输入@400,1700回车，然后另一边同样输入@-100,150回车，输入@-400,1700回车得到如图：

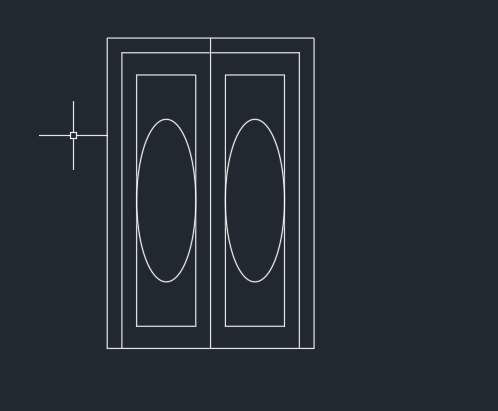

5、选择绘图椭圆命令，利用垂足和中点指定椭圆的中心点，输入@200,0回车，输入另一条半径550回车得到如图：

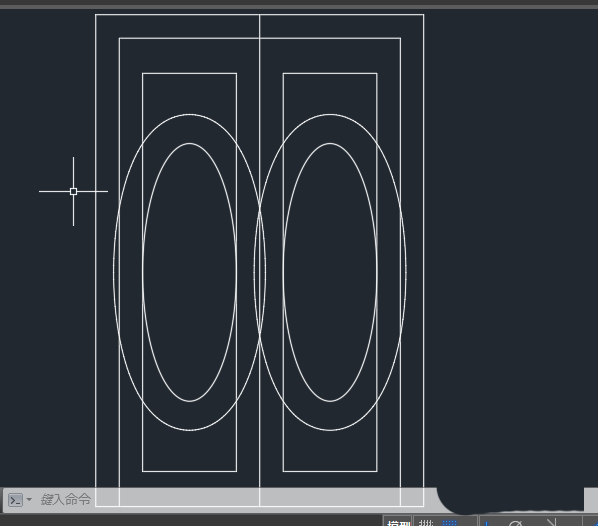

6、选择修改偏移值为124将椭圆往外偏移如图：

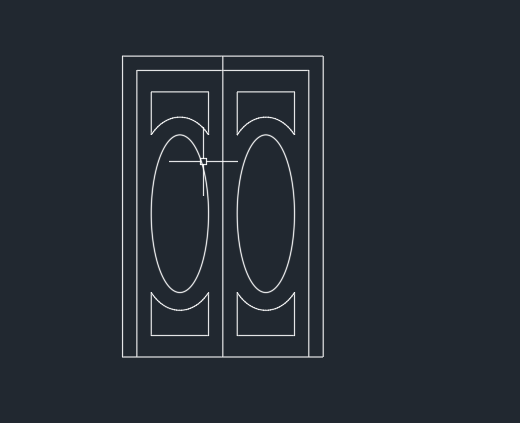

7、先选择全图分解然后选择修改打断完成后如图，选择修改中修剪命令得到如图：

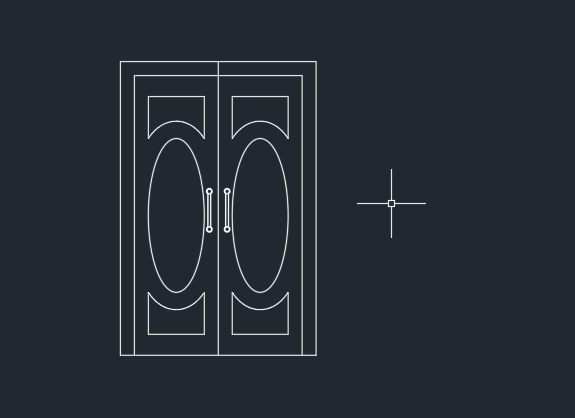

8、输入c选择圆输入18半径值，然后移动最终得到如图：

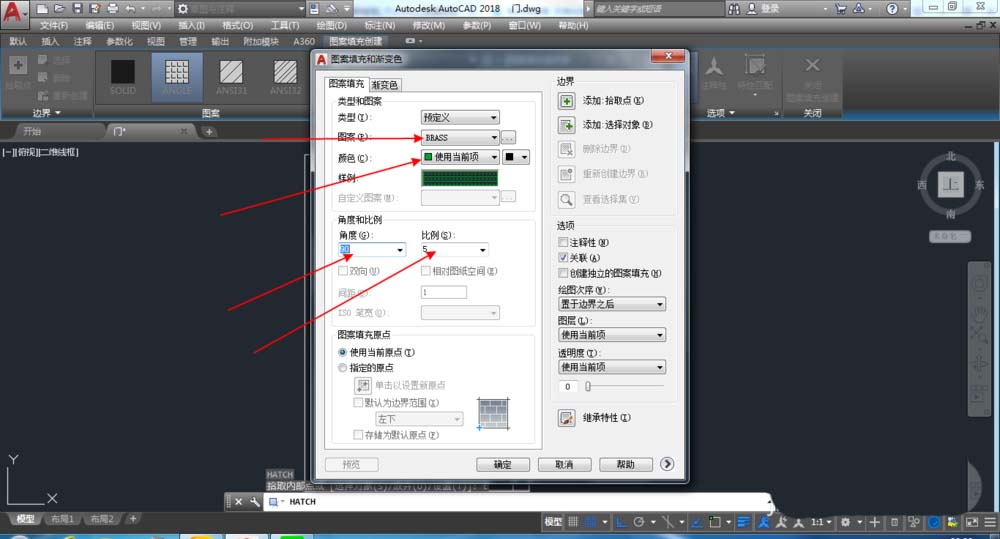

9、选择颜色命令输入颜色102，输入h选择t修改颜色板块如图：

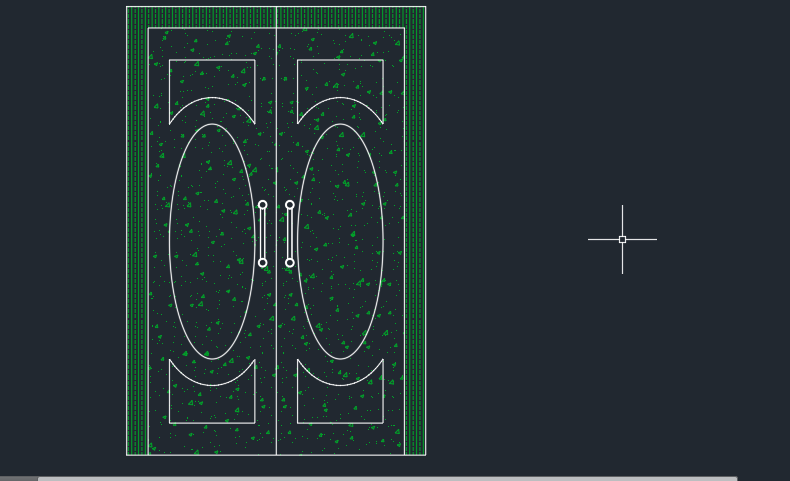

10、然后选择填充最终得到的图形是：
以上就是cad画双开门的教程，希望大家喜欢，请继续关注脚本之家。
