cad中想要画立体三维图形，该怎么画呢？下面我们就来看看cad画立体三维弹簧的教程。

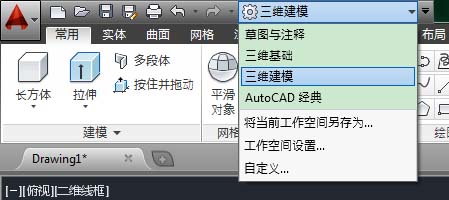

1、打开cad2014并调整到三维建模工作空间

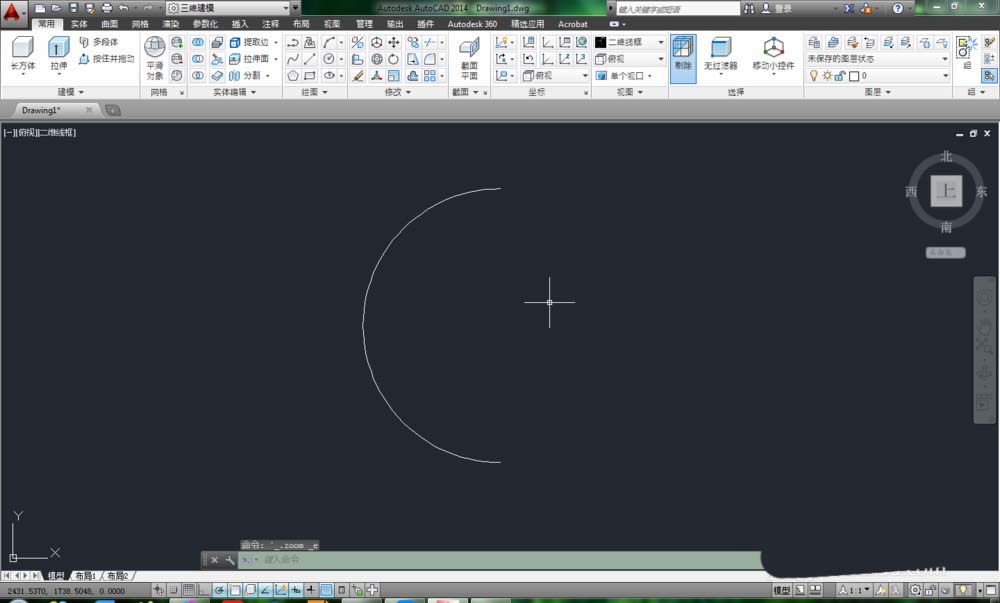

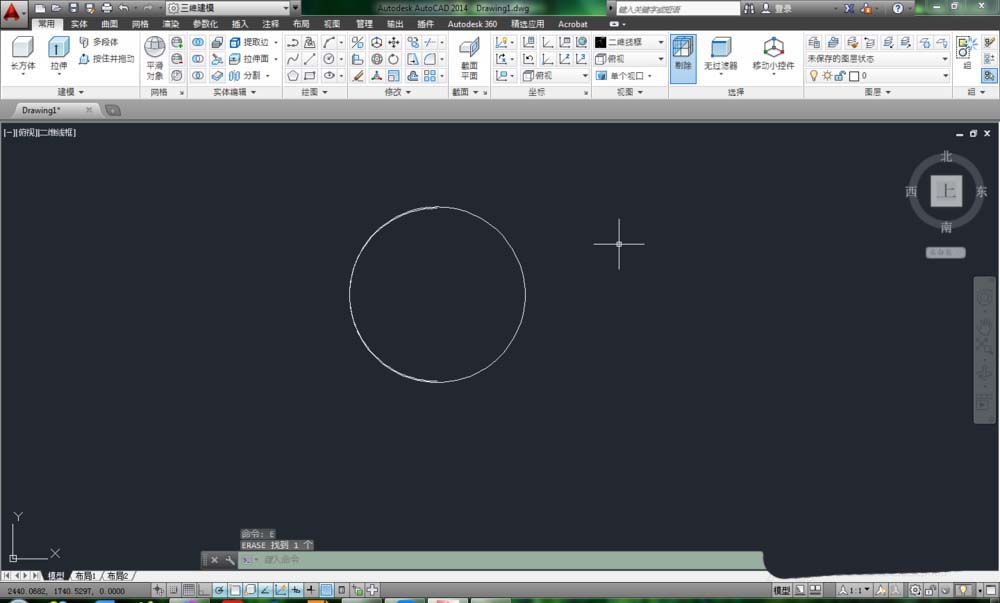

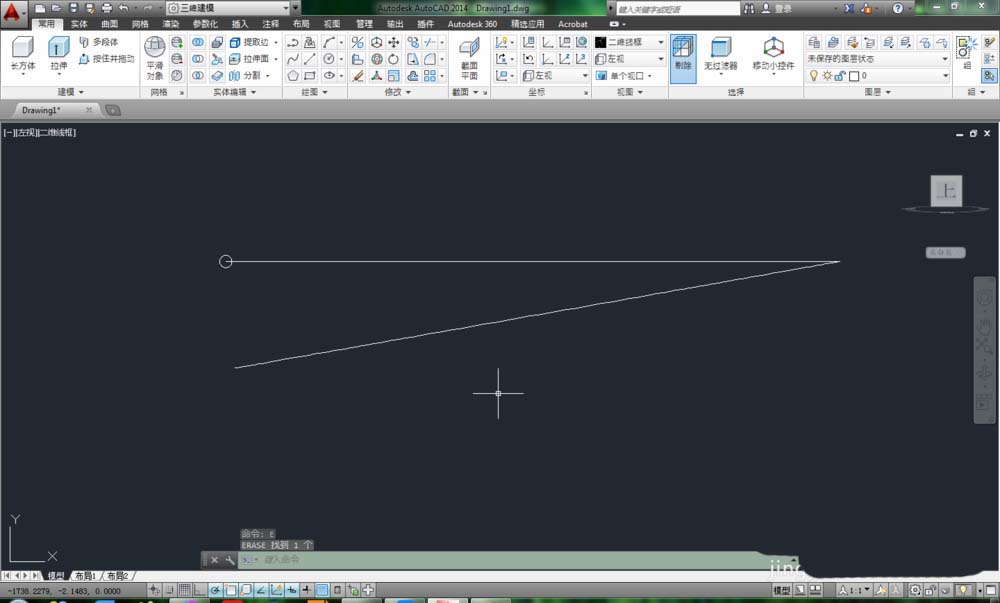

2、在俯视图中按照如图的位置画一个半圆；然后到左视图中，将半圆以中心为基点旋转一个角度，如10度。

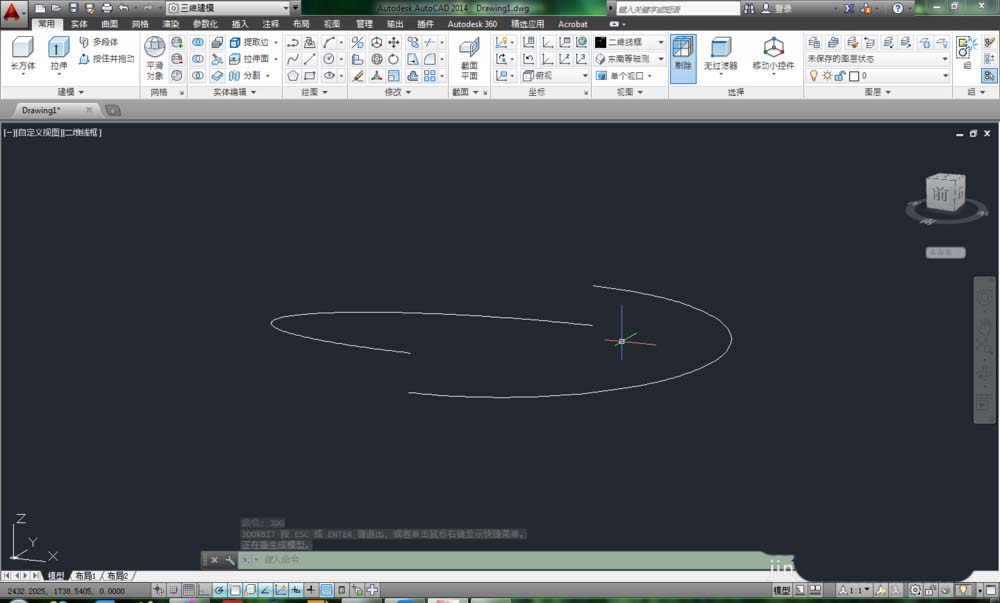

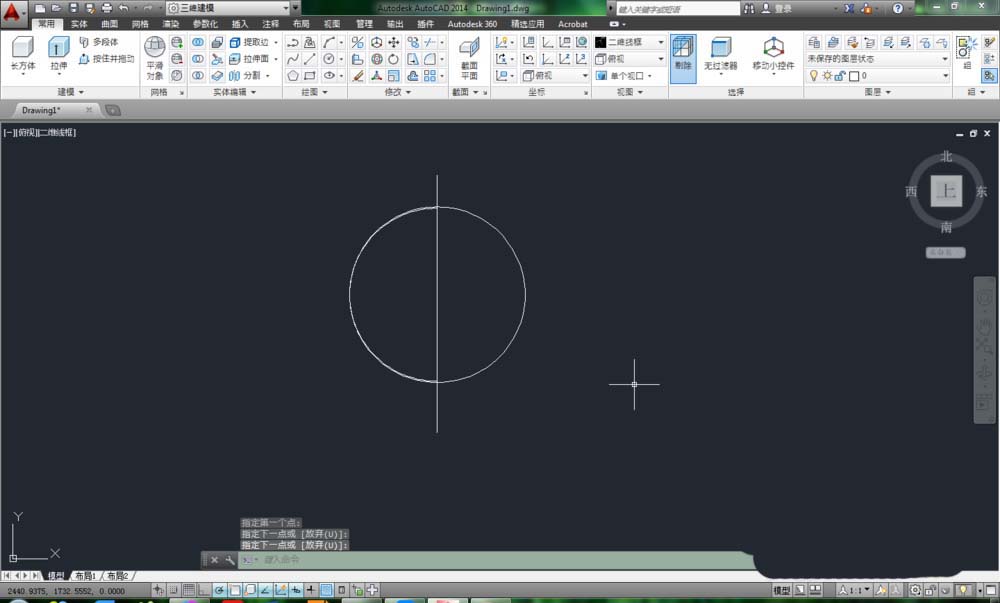

3、回到俯视图中；在相同的圆心处做一个圆形，然后将与半圆重合的那半个圆修剪掉。这样再回到等轴测视图中可以看大如图的两个半圆；用移动命令，将两个半圆拼接到一起；

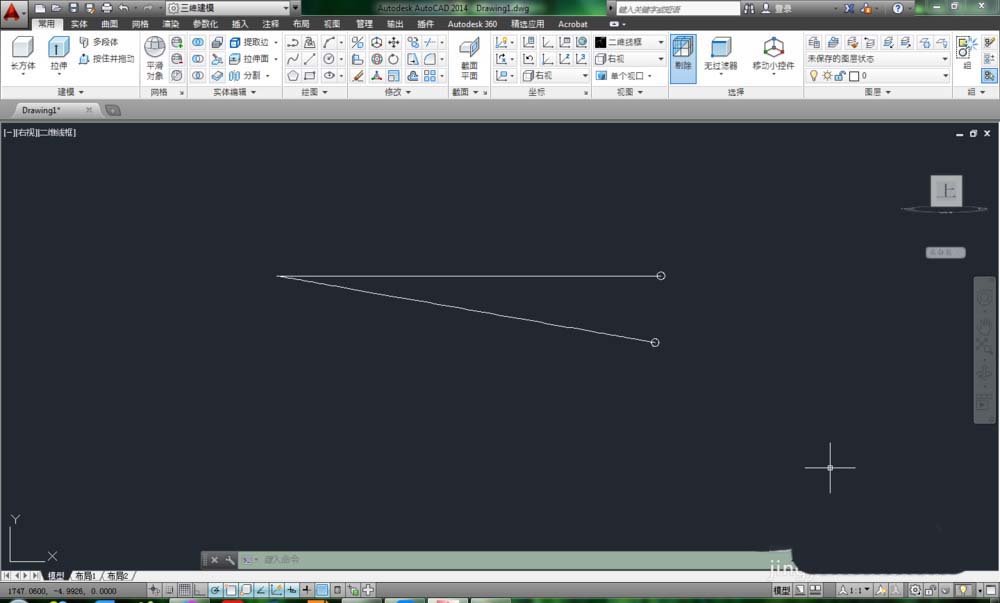

4、将视图调到左视图，在端点做如图的小圆；换到右视图，在另一个端点做小圆；这里两个小圆分别在哪个端点上做取决于俯视图中两个半圆的端点朝向。

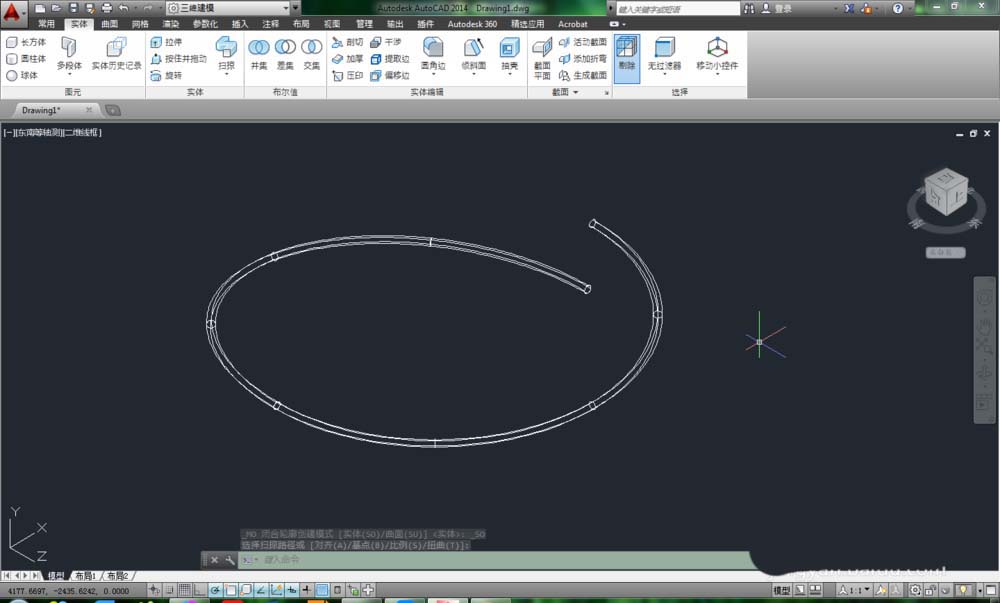

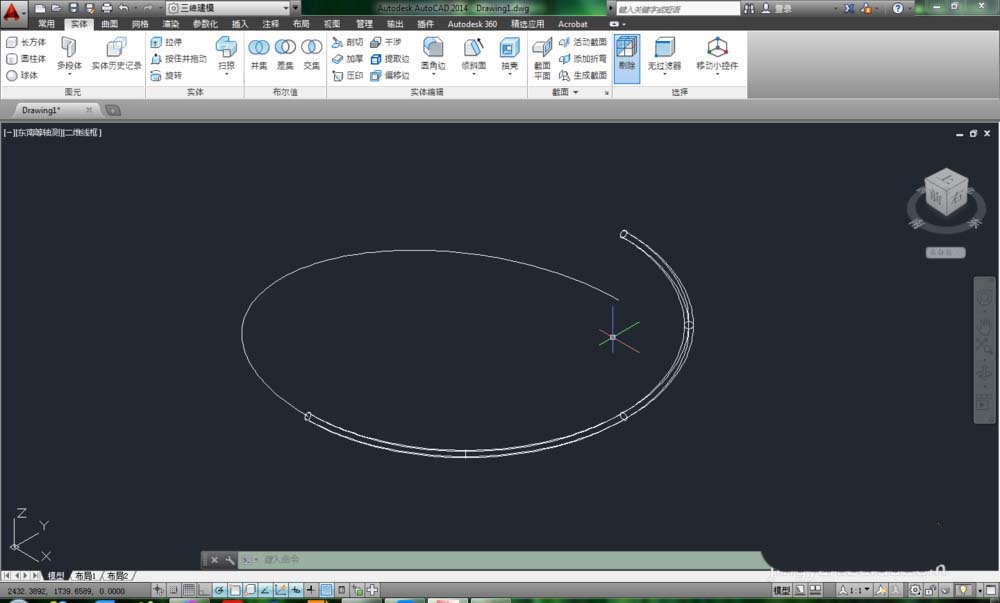

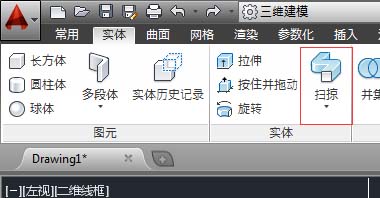

5、分别对两个小圆执行扫掠，扫掠路径分别沿着两个半圆。

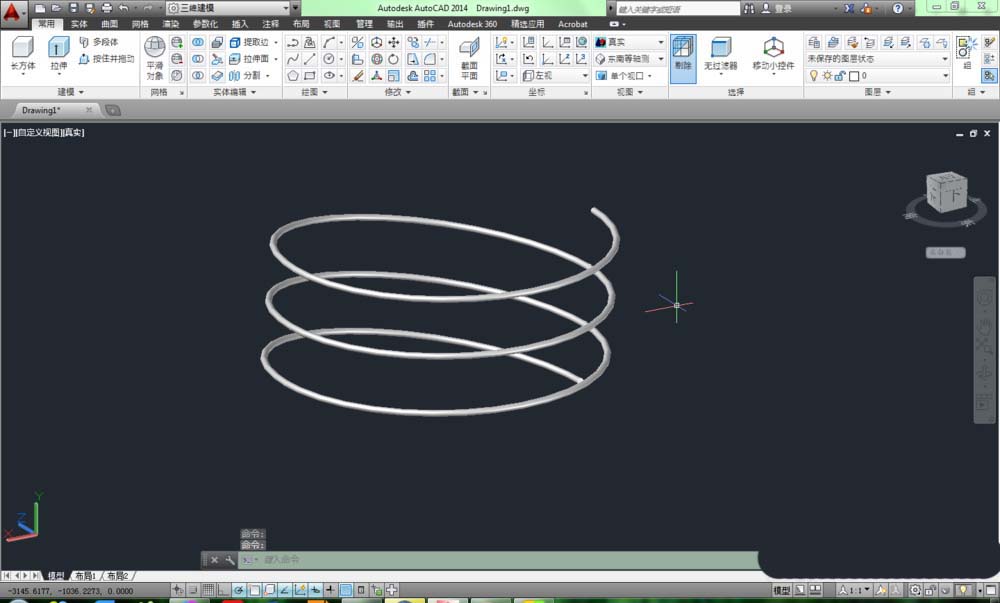

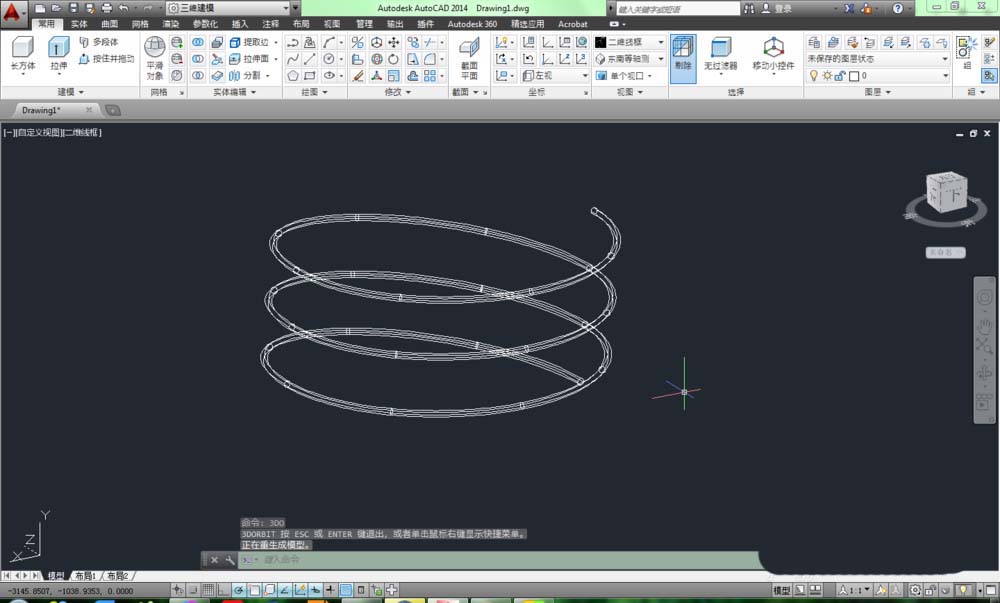

6、至此，已完成了弹簧的一个单元。执行复制命令，复制时，全部选中，以其中一个端点为基点，第二个点选为另个端点，这样就实现了弹簧的增长，以此类推，复制次数根据需要确定。
以上就是cad画立体弹簧模型的教程，希望大家喜欢，请继续关注脚本之家。
