CAD图纸有很多线条，想要把同一类型的元素放在同一图层里，该怎么修改同一类型线条的颜色呢？下面我们就来看看详细的教程。

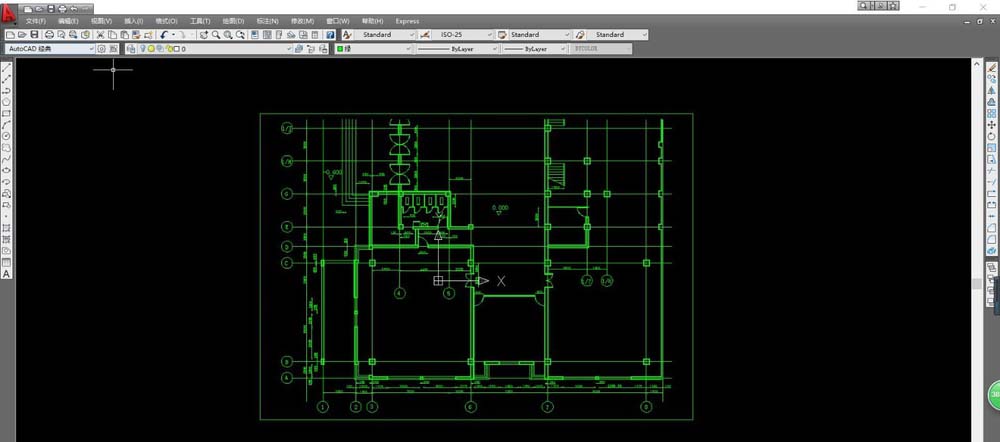

1、打开CAD，把图画完；需要强调的是最好把同一类型的元素放在一个图层里，方便改动。

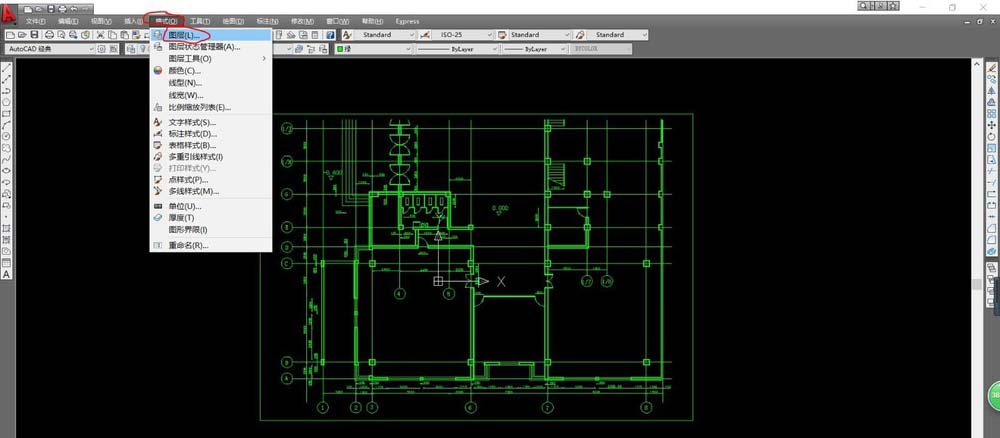

2、然后单击工具栏的【格式】，在下拉菜单里选择【图层】，选中。

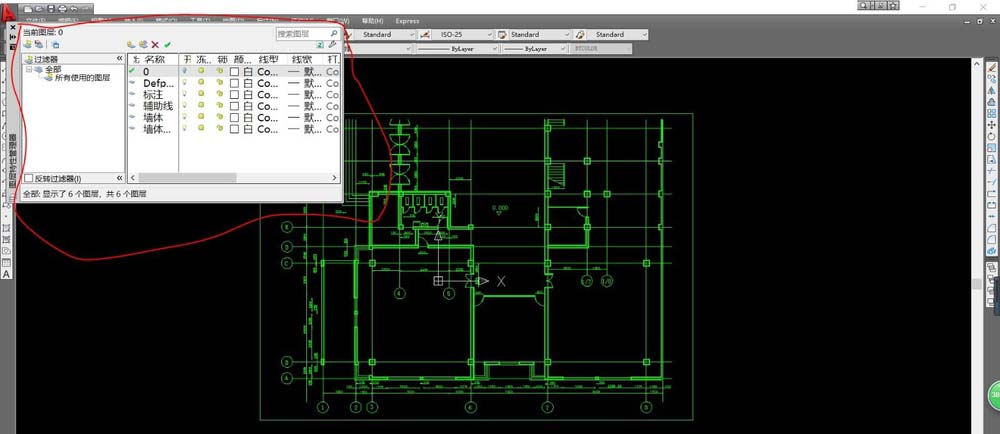

3、完成上一步后出现一个对话框，如下所示；也就是可以改变图层属性的对话框。

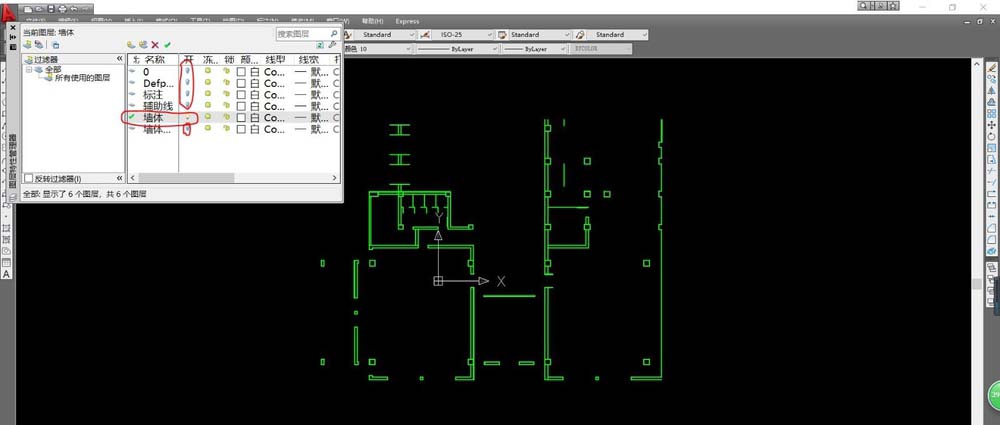

4、比如我们把【0】图层关闭，打开【墙体】图层，把【墙体】后面的小灯泡点亮，其他图层的小灯泡变暗；这时候我们就只能够看到【墙体】这一个图层的绘图内容，而其他图层的任何内容都看不见。

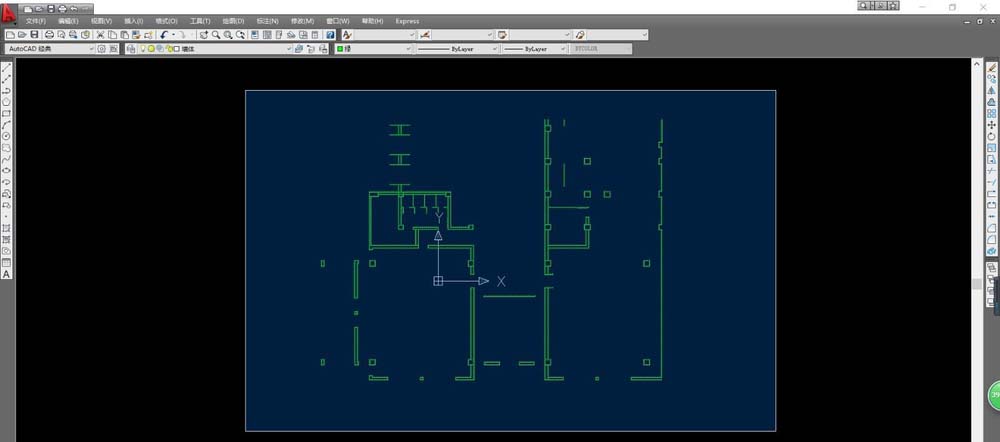

5、用鼠标拖动把整个图层的内容都选中，然后就可以对已经画好的元素进行操作了。

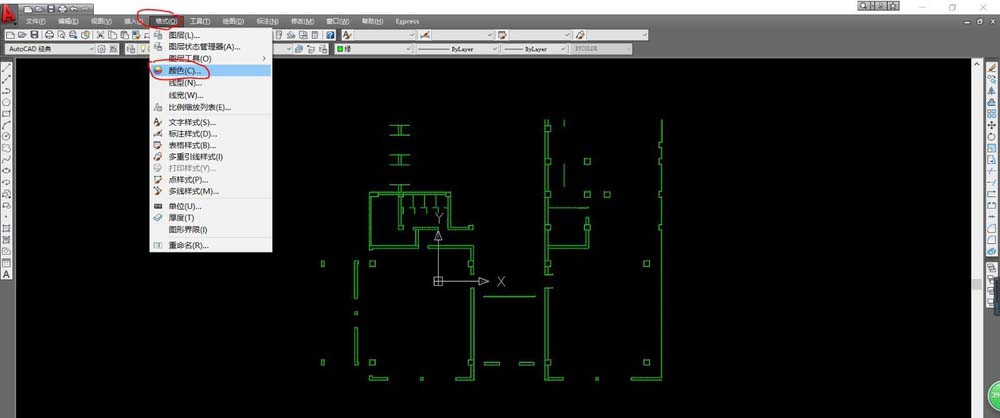

6、然后单击工具栏的【格式】，选择【颜色】选项并且选中，会出现一个对话框。

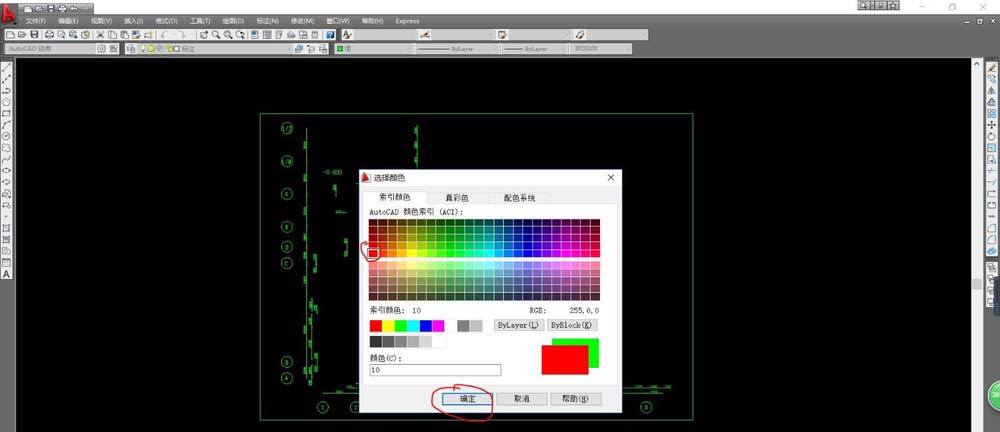

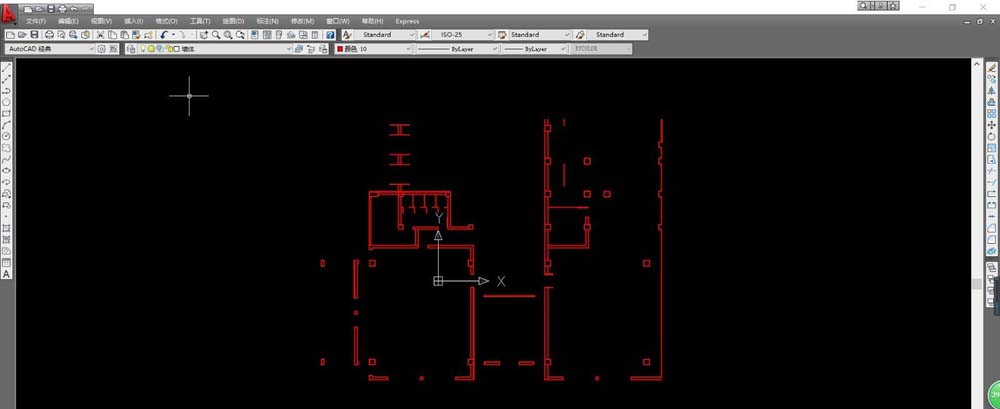

7、在出现的对话框里就可以选择需要的颜色了，比如我们选择【红色】，然后单击【确定】，这样就把【墙体】这个图层所有元素都变成了红色。

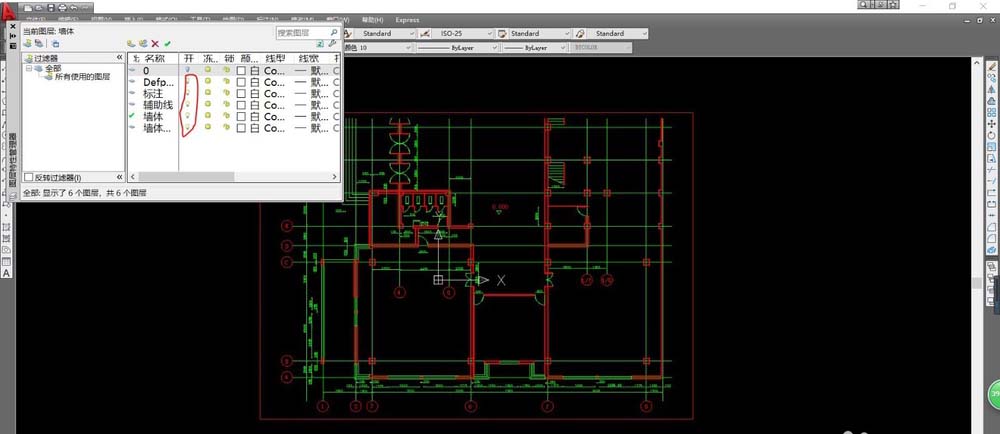

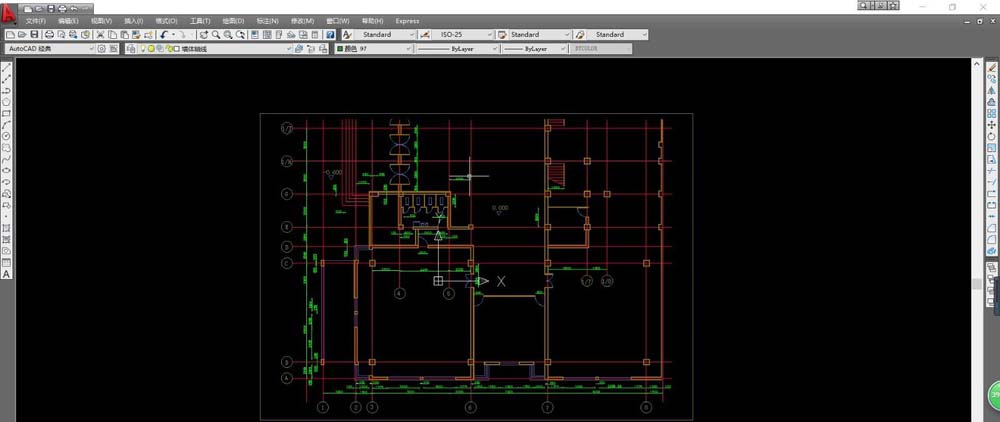

8、然后把所有的图层都打开，就会看到改过的图层和其他图层的区别了；同样其他图层也可以用这种方法进行更改。
以上就是CAD图纸修改同一类型元素的颜色的教程，希望大家喜欢，请继续关注脚本之家。
