cad中经常使用参照旋转功能，但是参照旋转的前提是要旋转的对象跟被参照的对象之间需要交点，下面我们就来看看详细的使用方法。

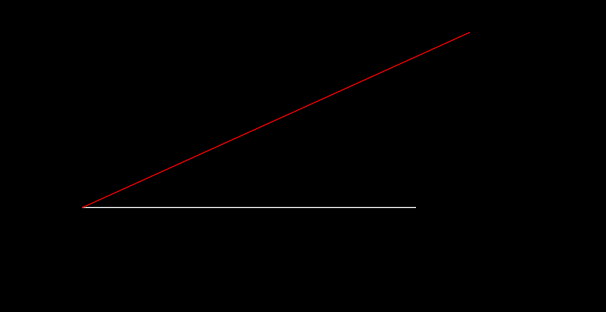

1、如图所示，有如下两条线，需将红线通过参照旋转至白线位置。

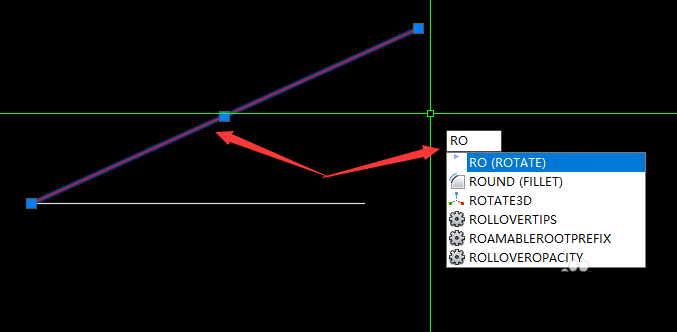

2、选中红线，输入旋转命令“ro”，回车。

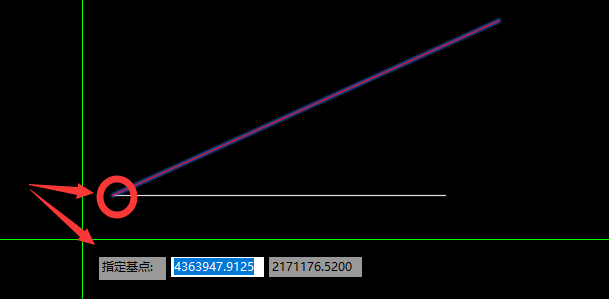

3、指点旋转基点为二者相交点。

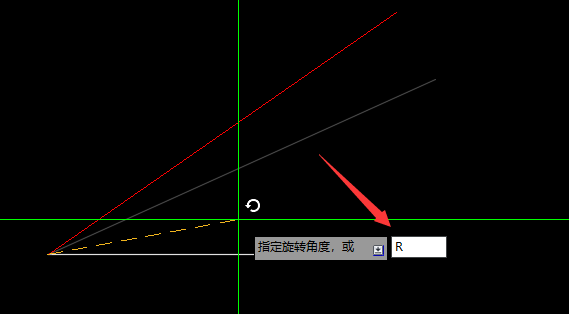

4、输入参照命令“r”，回车。

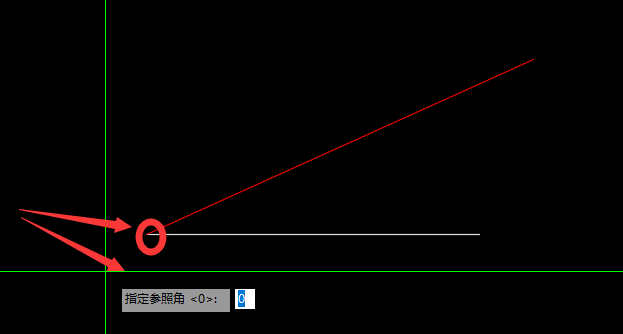

5、指定旋转对象的第一个点为二者相交点，这点很重要，切勿搞混。

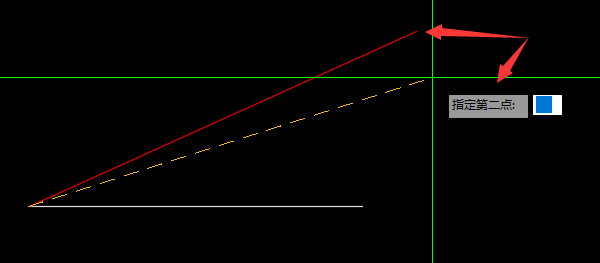

6、指定旋转对象的第二个点，该直线上任一点，中点、端点都行。

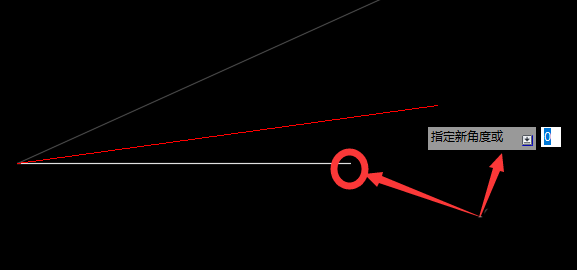

7、指定参照对象上的一个点，中点、端点都可。

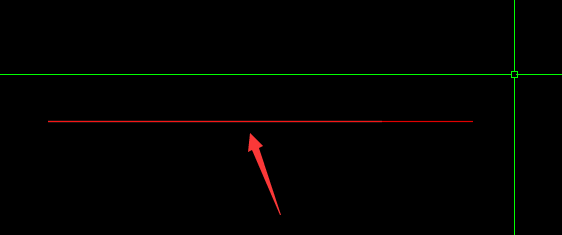

8、完成。
以上就是cad线条进行参照旋转的教程，希望大家喜欢，请继续关注脚本之家。
