CAD三维模型怎么进行交集操作?

cad创建的三维模型想要交集，该怎么保留两组实体对象的相交部分呢？下面我们就来看看详细的教程。

Autocad2014(cad2014) 官方版(64位)

• 类型：图像处理
• 大小：1.47GB
• 语言：简体中文
• 时间：2013-05-03

查看详情

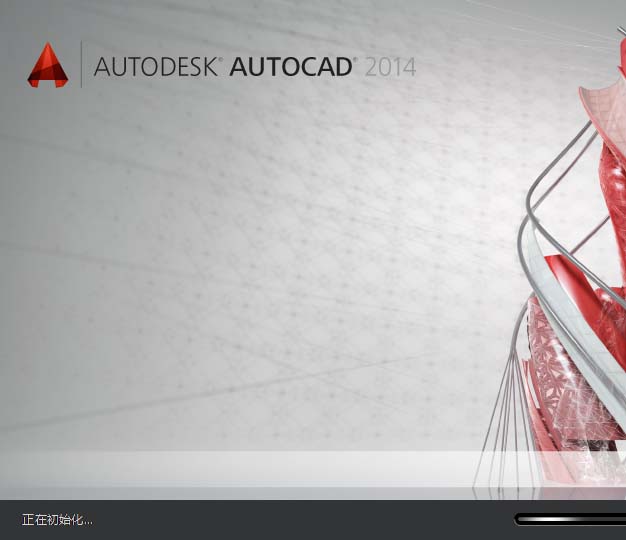

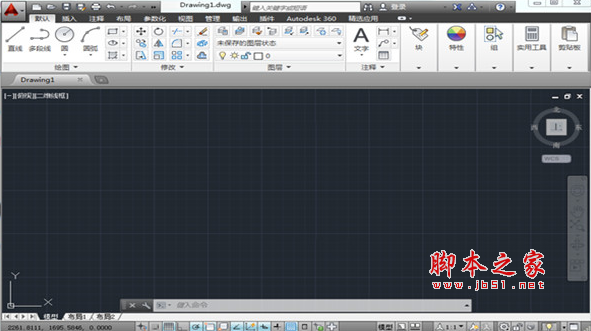

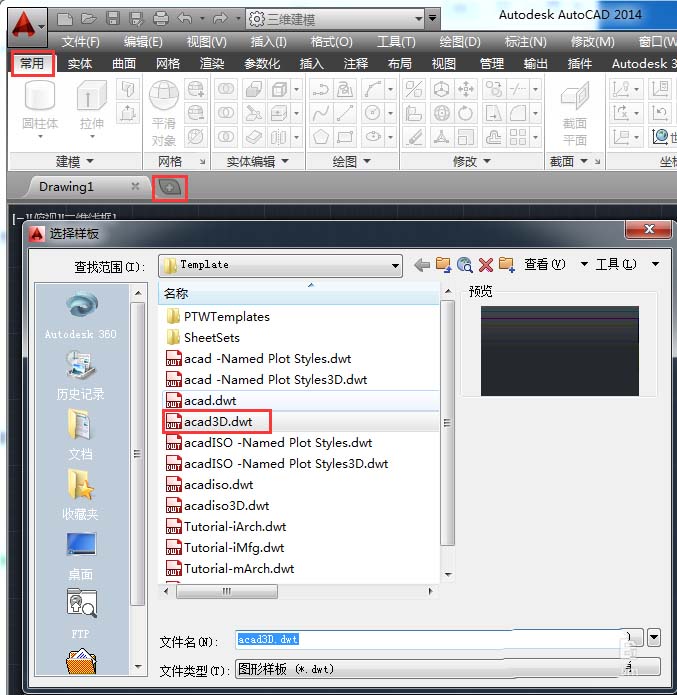

1、首先运行AutoCAD2014软件，打开【选择样板】对话框载入acad3D.dwt文件。

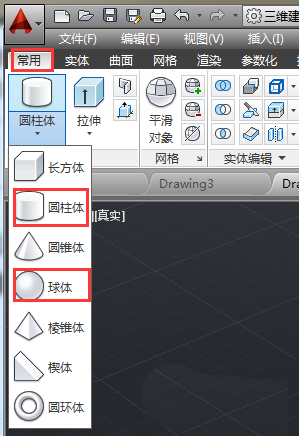

2、然后点击菜单栏【常用】》【建模】》【球体】和【圆柱体】选项。

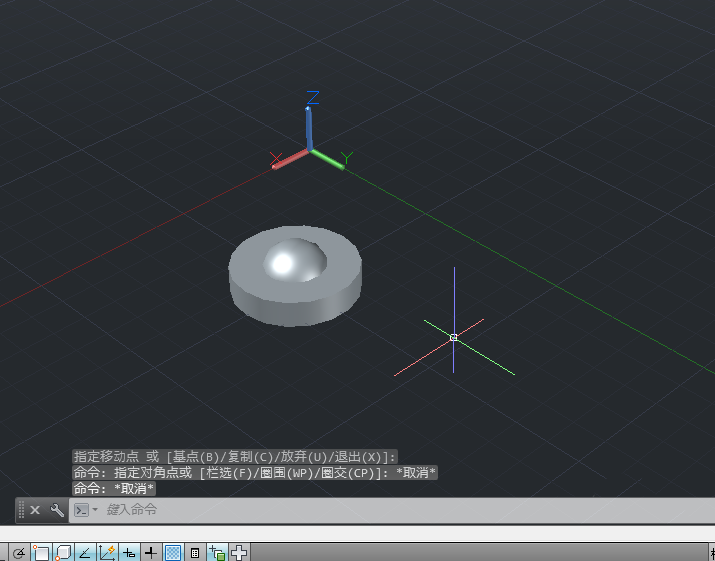

3、随后根据信息提示，绘制球和圆柱体重叠在一起的图形，如图所示。

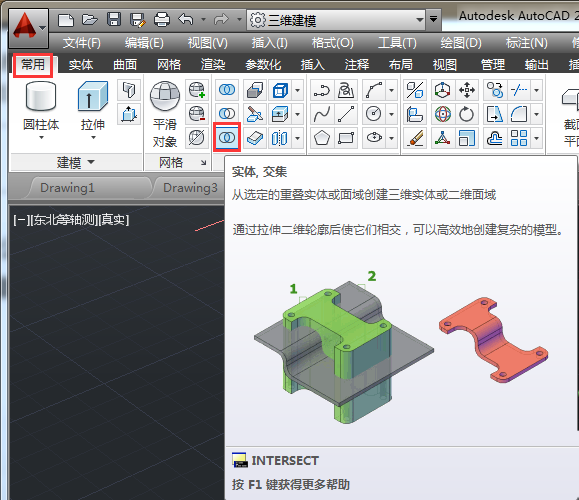

4、接着依次选择菜单栏【常用】》【实体编辑】》【交集】选项。

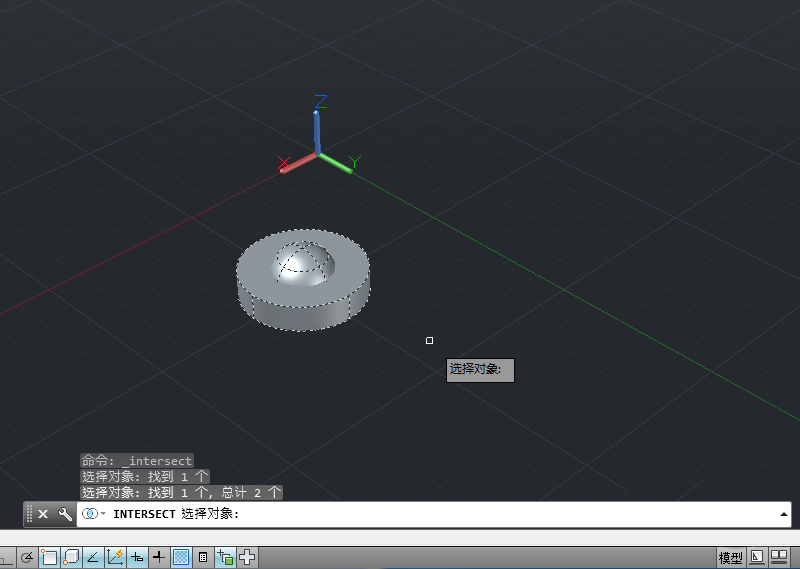

5、使用鼠标左键点击绘图区绘制的图形做为交集的指定对象。

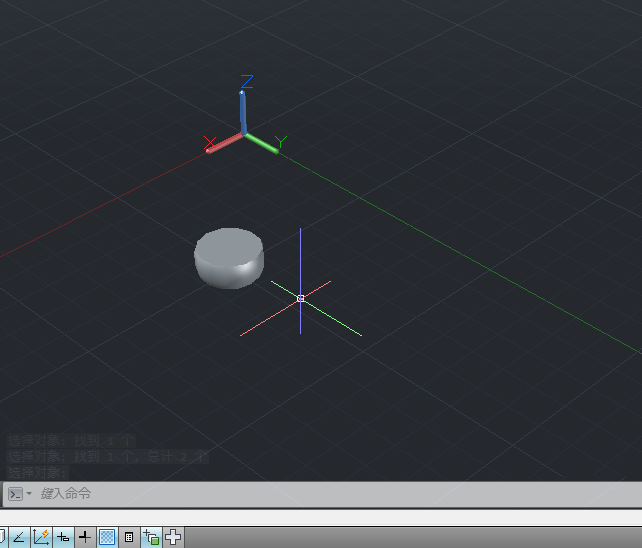

6、选择好后，按回车键完成交集操作，绘图区会删除多余部分只保留两个图形有交叉的部分图形，如图。

以上就是CAD交集运算的实例教程，希望大家喜欢，请继续关注脚本之家。
