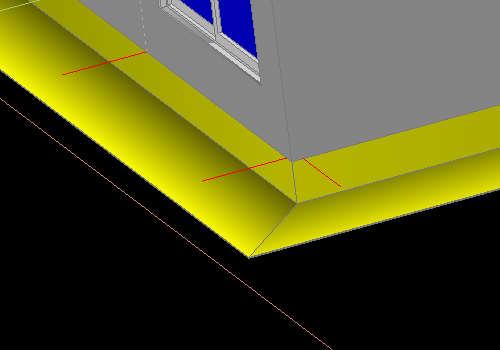

cad只不过想要绘制散水，该怎么给施工图中绘制散水呢？下面我们就来看看详细的教程。

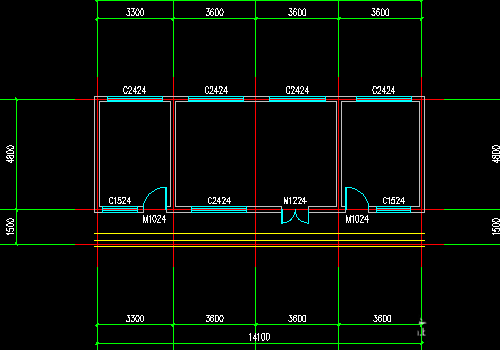

1、散水的绘制需要先有墙体，首先我们打开我们要绘制散水的图纸。

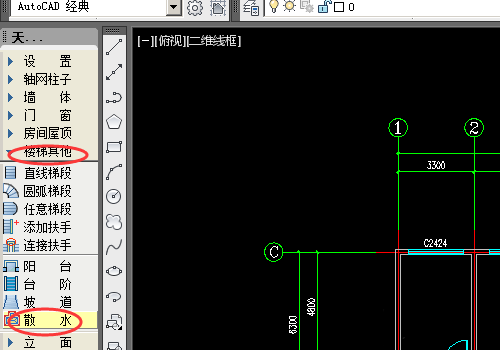

2、然后再左侧工具栏中点击楼梯其他--散水。

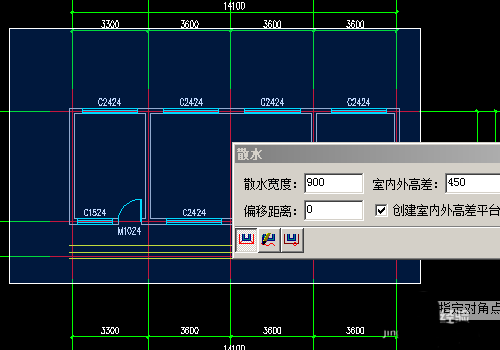

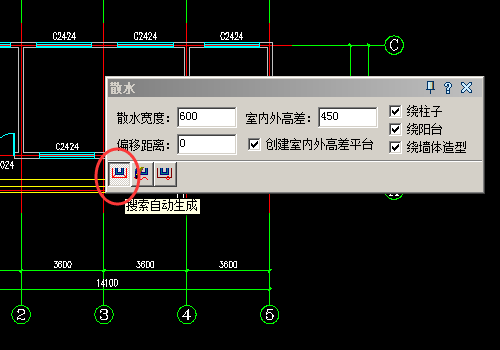

3、在弹出的散水窗口中我们选择下方的自动生成。如果没有墙体可以选择后两个来绘制。

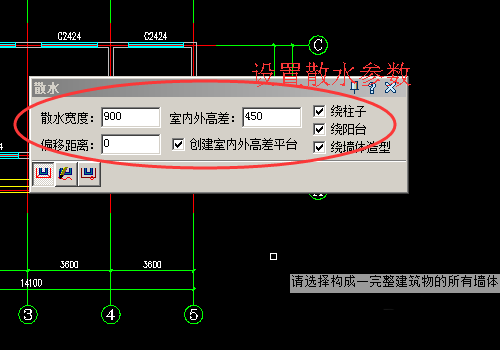

4、选择好以后我们设置散水的各项参数，首先设置散水的宽度900，室外高差设置为450。其他按照默认即可。

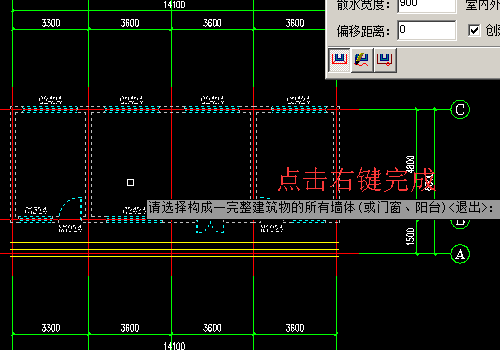

5、设置好以后我们就可以绘制散水了，由于我们是使用的自动生成散水，我们可在动态输入中看到，请选择构成一建筑物的所有墙体。我们框选全部的墙体。
6、选择完成后我们点击右键即可自动生成散水。

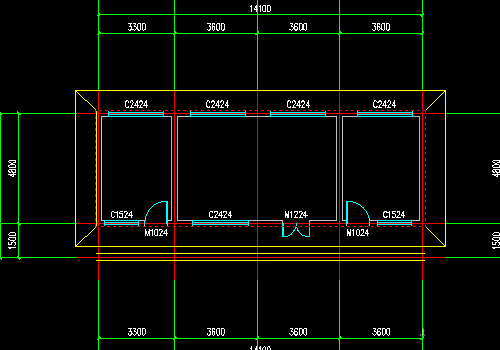

7、这是我们绘制好的散水。
以上就是CAD绘制散水的教程，希望大家喜欢，请继续关注脚本之家。
