cad中可以画立面图，该怎么画建筑图的立面图呢？下面我们就来看看详细的教程。

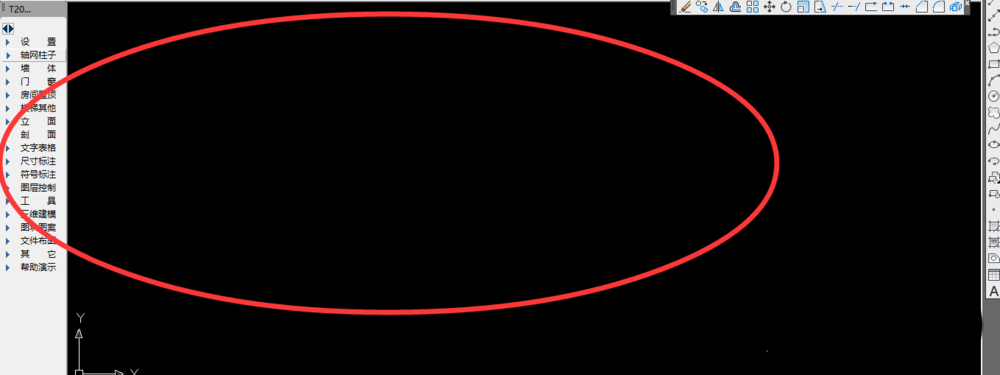

1、首先，我们打开天正软件，进入如图所示的工作界面。

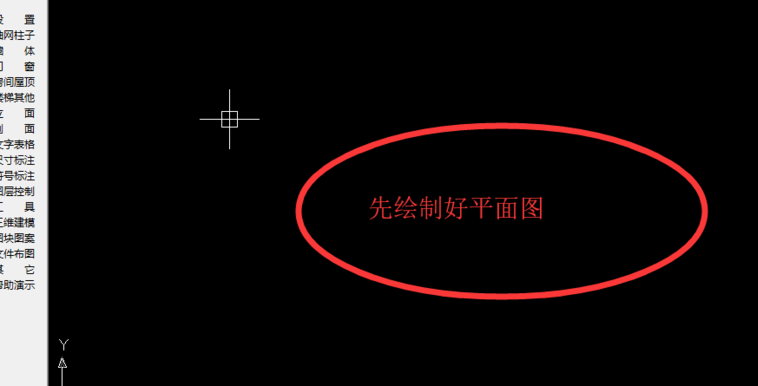

2、在生成立面图是，前期必须在天正软件中，绘制好平面图。

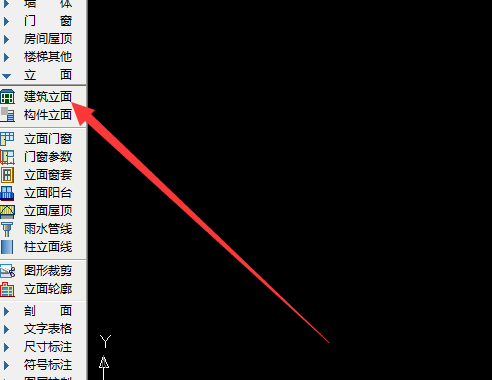

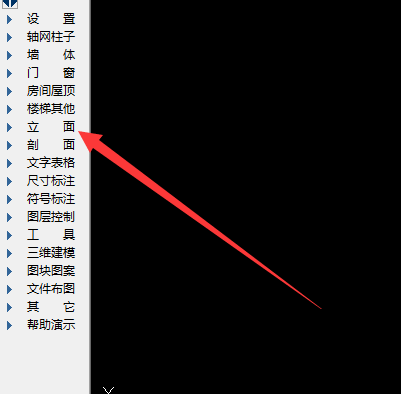

3、绘制好平面图之后，我们可以利用天正生成立面图。首先，我们单击软件左侧工具条——立面——建筑立面。

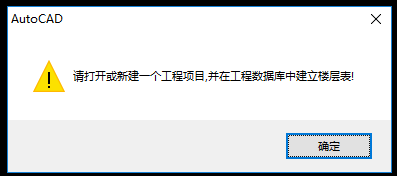

4、单击建筑立面后，弹出对话框，要求我们新建一个工程，单击确定。

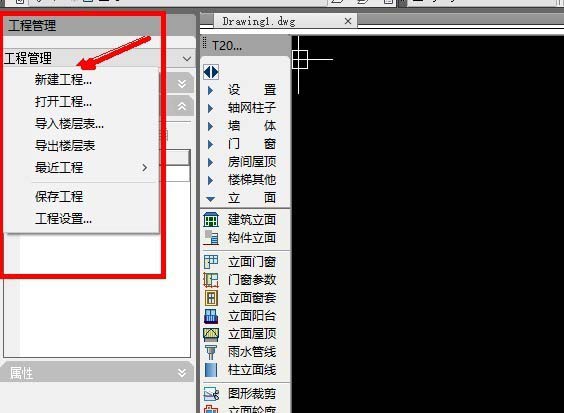

5、单击确定后，出现工程管理窗口，，继续单击工程管理，弹出下拉菜单，选择新建工程。

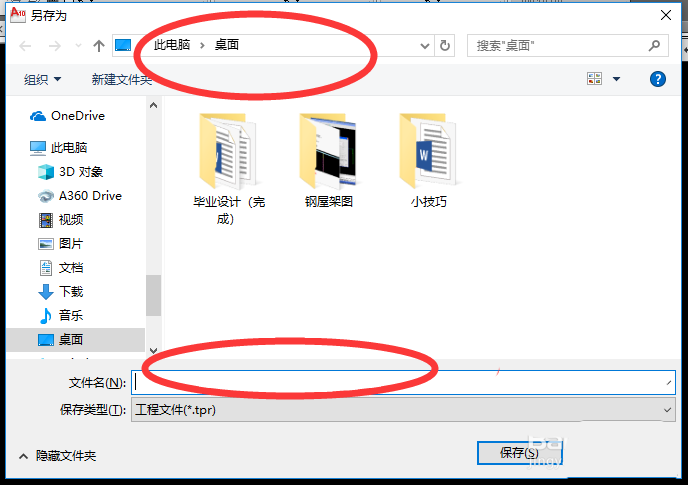

6、单击新建工程后，便出现另存为对话框，给文件命名、选择文件位置后，保存。

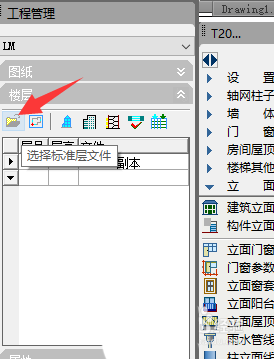

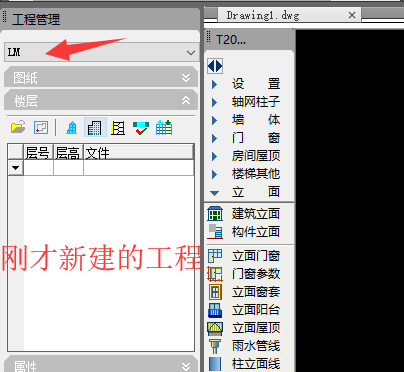

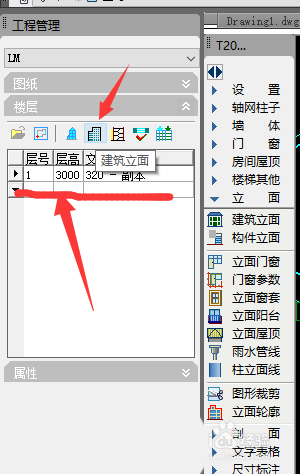

7、单击保存刚才新建的工程。接着，打开楼层下拉菜单，我们添加标准层文件。
8、单击，添加标准层文件后。设置层数，层高参数，然后单击立面按钮。

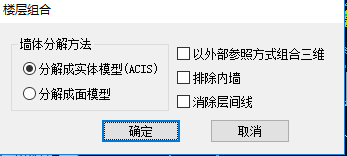

9、单击立面按钮后，弹出如图对话框，单击确定。

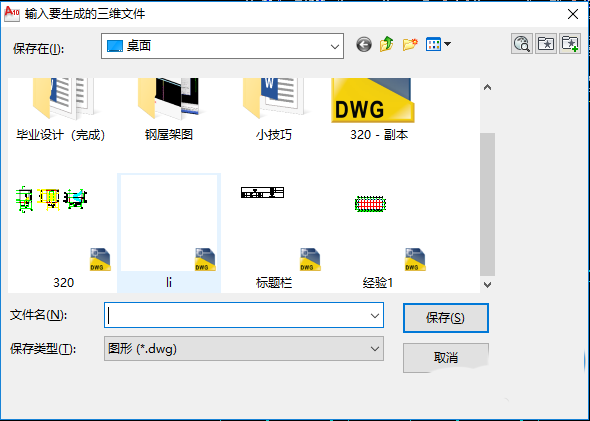

10、然后，又弹出对话框，给要生成的三维文件命名，并选择保存位置。

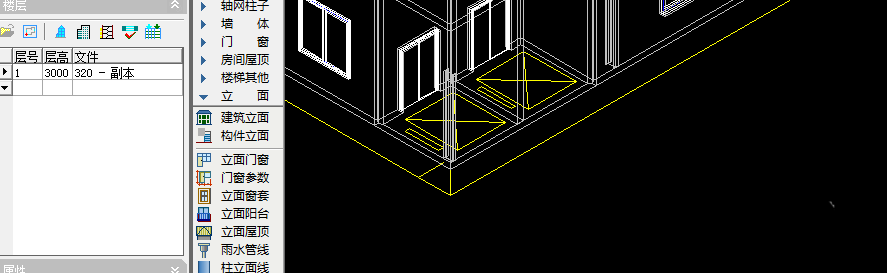

11、单击保存之后，选择要生成的立面，如选择左立面，这样便生成了立面图。

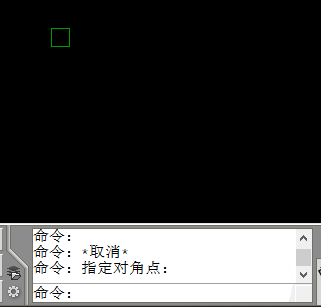

注意：操作时，随时注意关注 命令行 提示。
以上就是cad立面图的绘制方法，希望大家喜欢，请继续关注脚本之家。
